Projekt domu NewHouse 744 B G1

Zgodność z WT 2021 i Eurokodami

Opis projektu

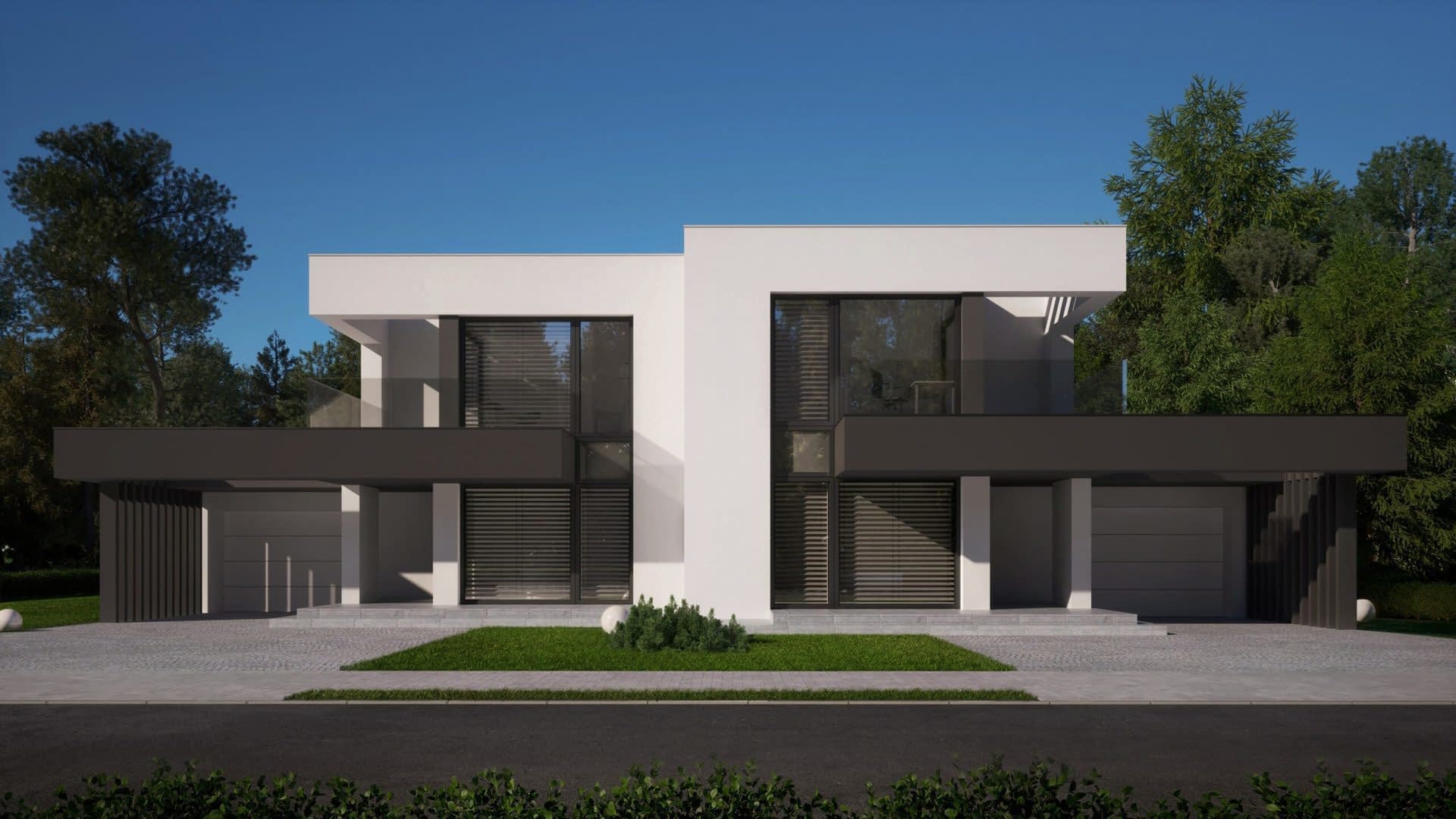

New House 744 B G1, czyli piętrowy bliźniak z dachem płaskim.

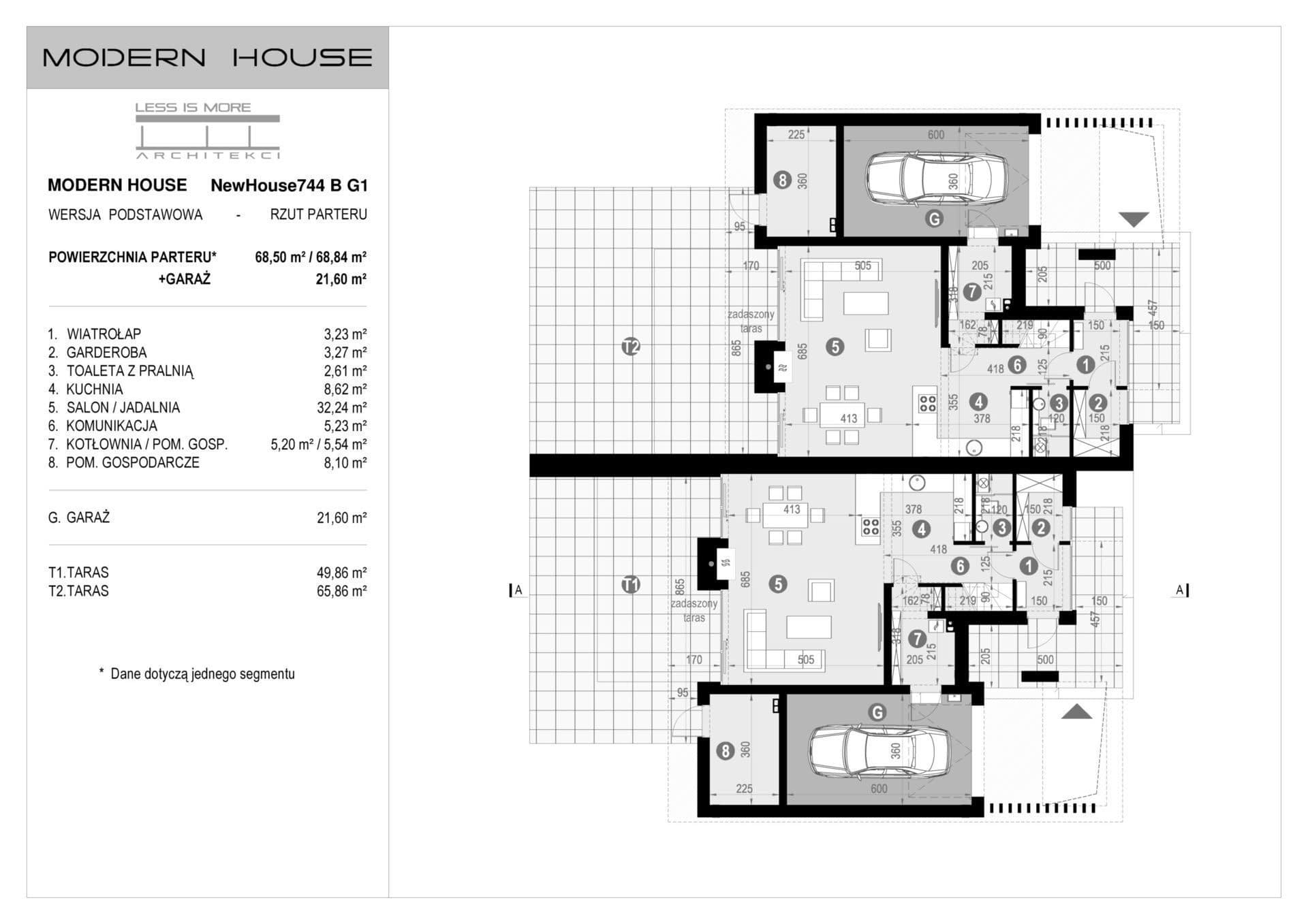

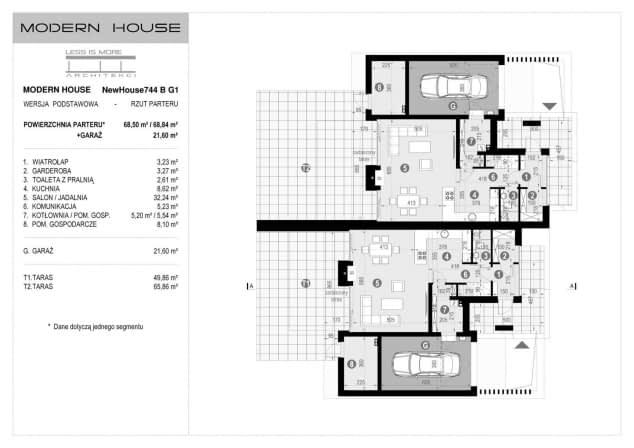

Na parterze (68 m²) zaprojektowano otwartą strefę dzienną złożoną z  salonu z jadalnią (32 m²), a zaraz za nimi znajduje się funkcjonalna kuchnia (9 m²). Duże, skierowane na ogród przeszklenia gwarantują stały dopływ naturalnego światła. Kominek znajdujący się na ścianie z oknami gwarantuje niezapomniane wizualne wrażenia. Wyjście na zadaszony taras przewidziano z salonu. W codziennej organizacji życia domowego pomoże przestronne pomieszczenie gospodarcze (5 m²) z kotłownią. Drugie takie pomieszczenie przewidziano na tyłach garażu (8 m²) – znakomicie sprawdzi się jako schowek na narzędzia, sprzęty ogrodnicze, zabawki czy rowery. W garażu (22 m²) przewidziano miejsce dla jednego samochodu.

W tym nowoczesnym domu na parterze mieszkańcy będą mogli skorzystać również z garderoby (3 m²) oraz pralni połączonej z toaletą (3 m²). Pomieszczenia te gwarantują wysoki komfort życia: zapewniają wystarczającą przestrzeń do funkcjonalnego zaplanowania wnętrza.

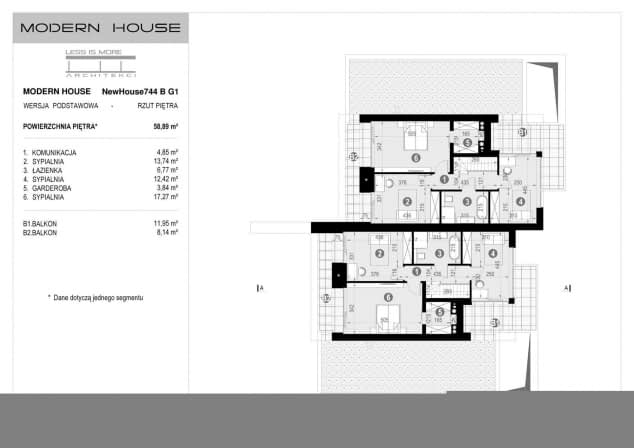

Na piętrze NewHouse 744 B G1, nowoczesnego bliźniaka stworzonego przez Modern House, przewidziano trzy sypialnie (17, 14 oraz 12 m²) – każda z nich ma własne wyjście na balkon (12 oraz 8 m²). Największą sypialnię wyposażono również we własną garderobę (4 m²). Przegląd pomieszczeń zaplanowanych na piętrze tego nowoczesnego domu kończy się na wspólnej dla wszystkich domowników łazience (7 m²).

Konstrukcja

• Fundamenty  tradycyjne - na ławach fundamentowych
• Ściany  dwuwarstwowe pustak ceramiczny 25 cm + styropian Termo Organika 20 cm
• Strop  żelbetowy, wylewany
• Dach  stropodach pełny kryty membraną EPDM

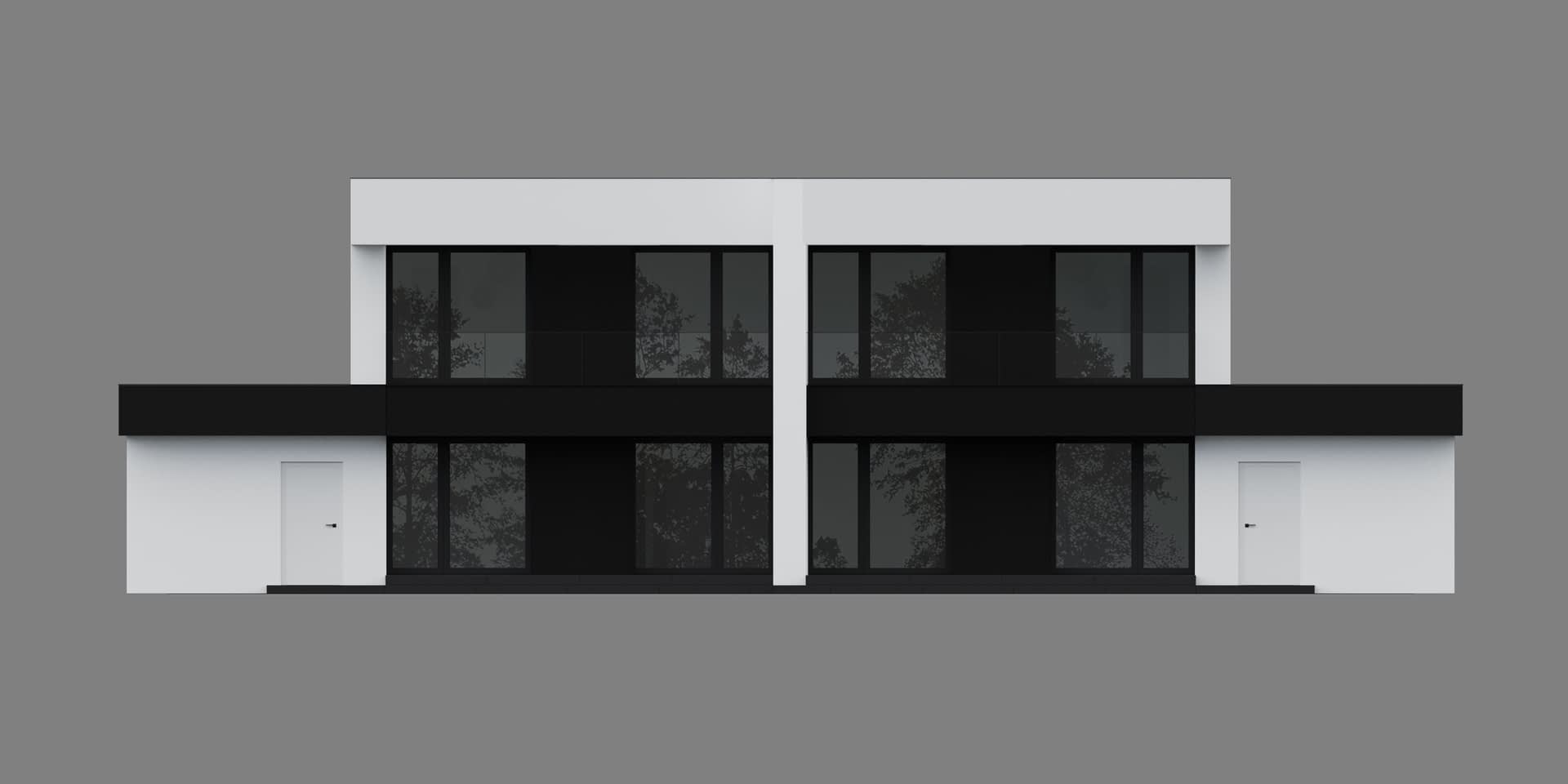

• Elewacja tynk silikonowy w kolorze białym i grafitowym
• Ogrzewanie gazowe - piec kondensacyjny oraz ogrzewanie podłogowe w salonie, kuchni, jadalni, łazienkach, wiatrołapie, garderobach i w części komunikacyjnej, w pozostałych pomieszczeniach tradycyjne grzejniki oraz grzejniki kanałowe.
• Wentylacja  mechaniczna z rekuperacją

Zgodnie z obowiązującym Rozporządzeniem Ministra Rozwoju w sprawie szczegółowego zakresu i formy projektu budowlanego dokumentacja projektowa składa się z 3 egzemplarzy projektu architektoniczno – budowlanego oraz 3 egzemplarzy projektu technicznego.

W skład projektu architektoniczno – budowlanego wchodzi:

• opis techniczny zgodny z §20 ust. 1 pkt 1 – 4 , 6 – 13 w/w Rozporządzenia,
• rzuty wszystkich kondygnacji w zakresie niezbędnym do przedstawienia układu funkcjonalno- -przestrzennego i rozwiązań architektoniczno-budowlanych,

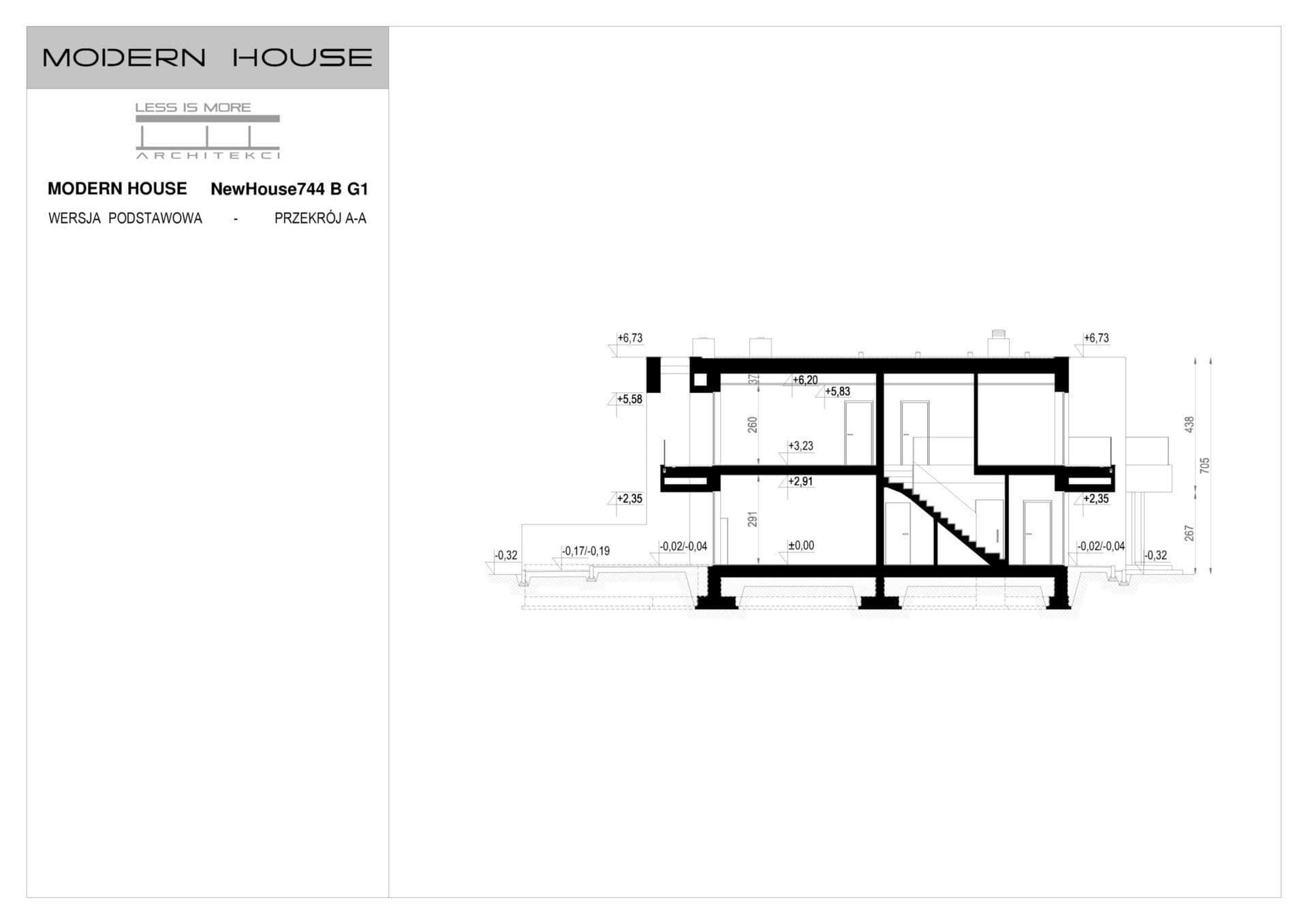

• charakterystyczne przekroje, w zakresie niezbędnym do przedstawienia układu funkcjonalno-przestrzennego, z nawiązaniem do poziomu terenu, ukazujące powiązanie z podłożem oraz przyległymi obiektami,

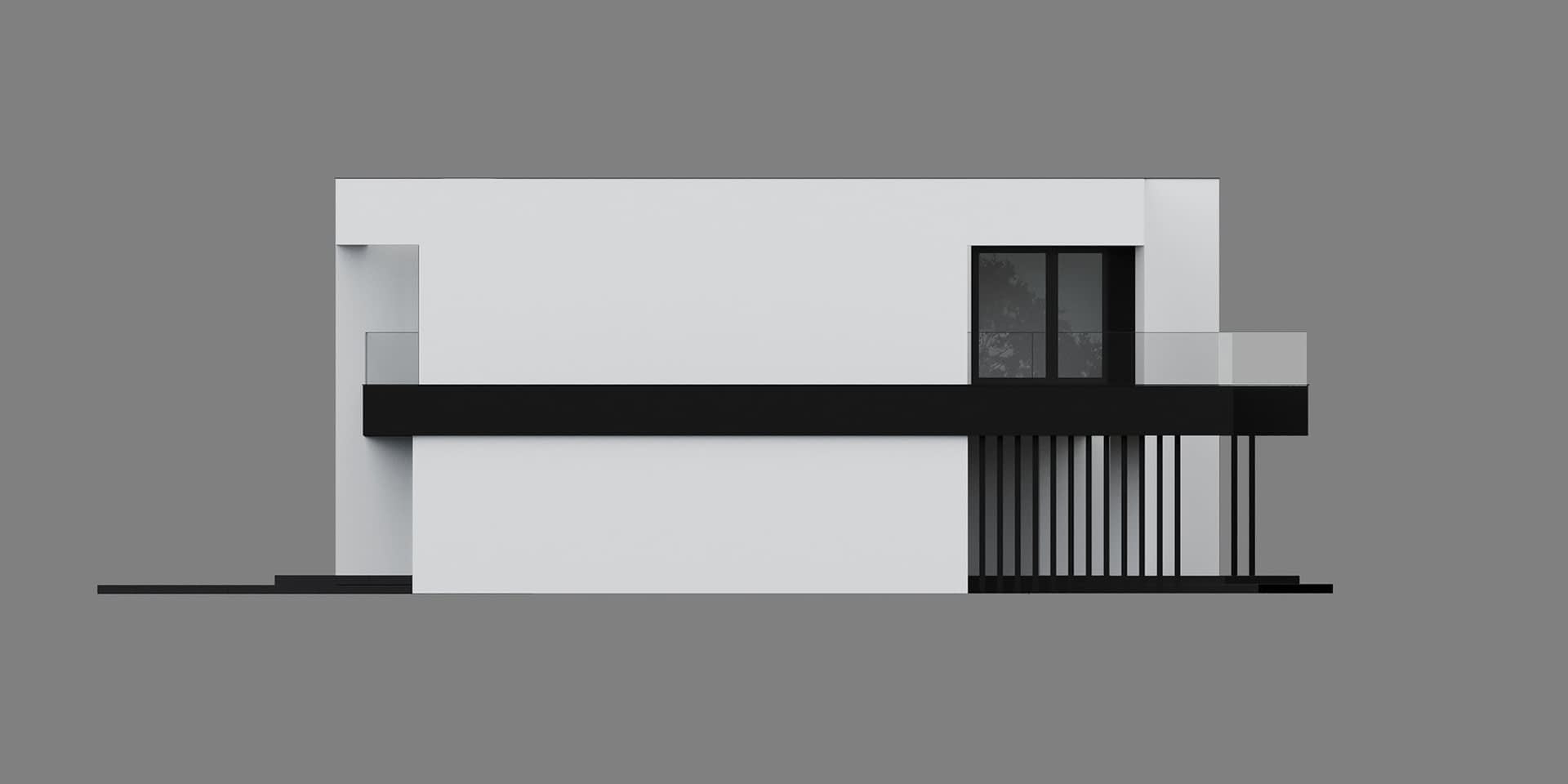

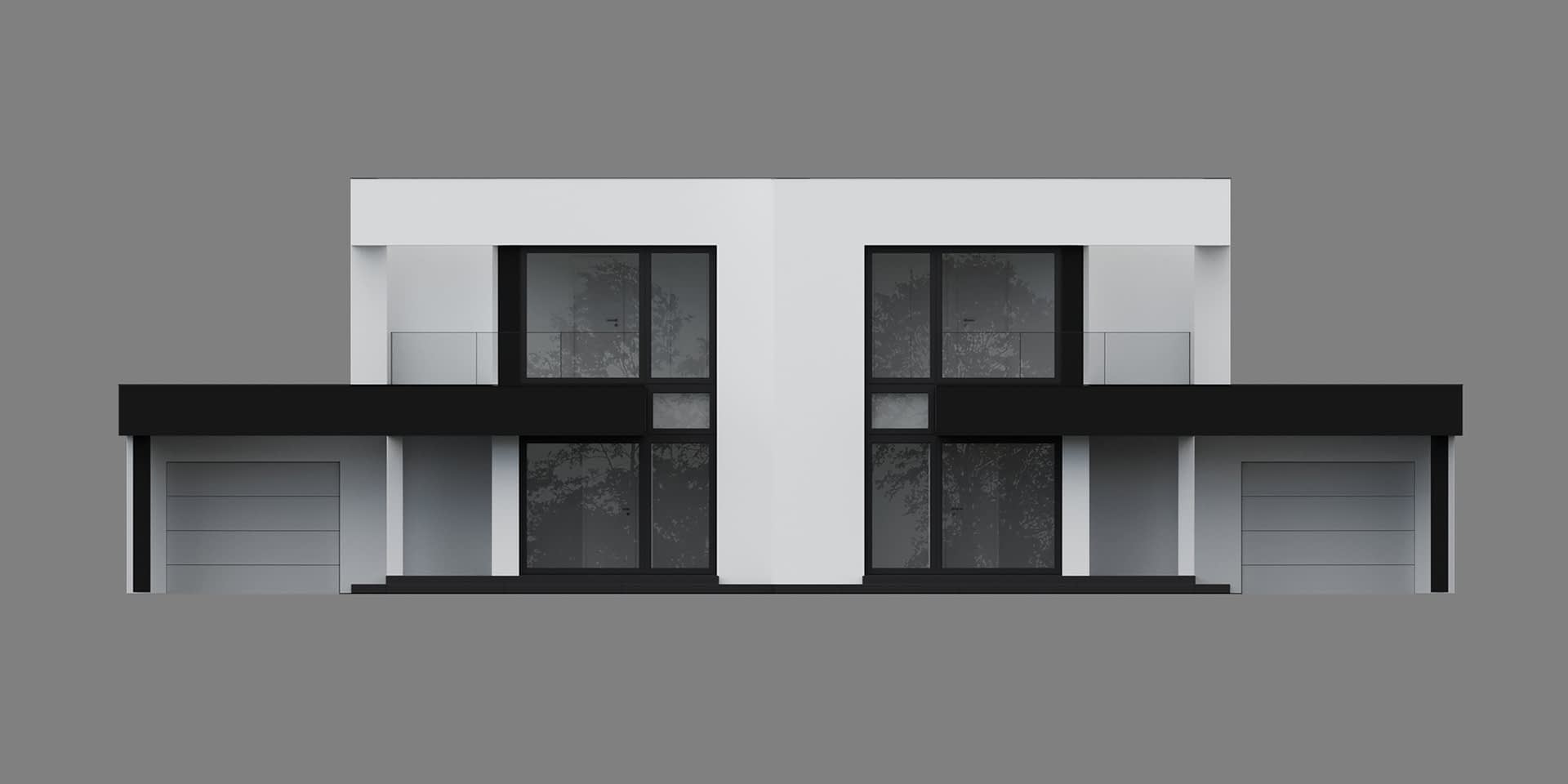

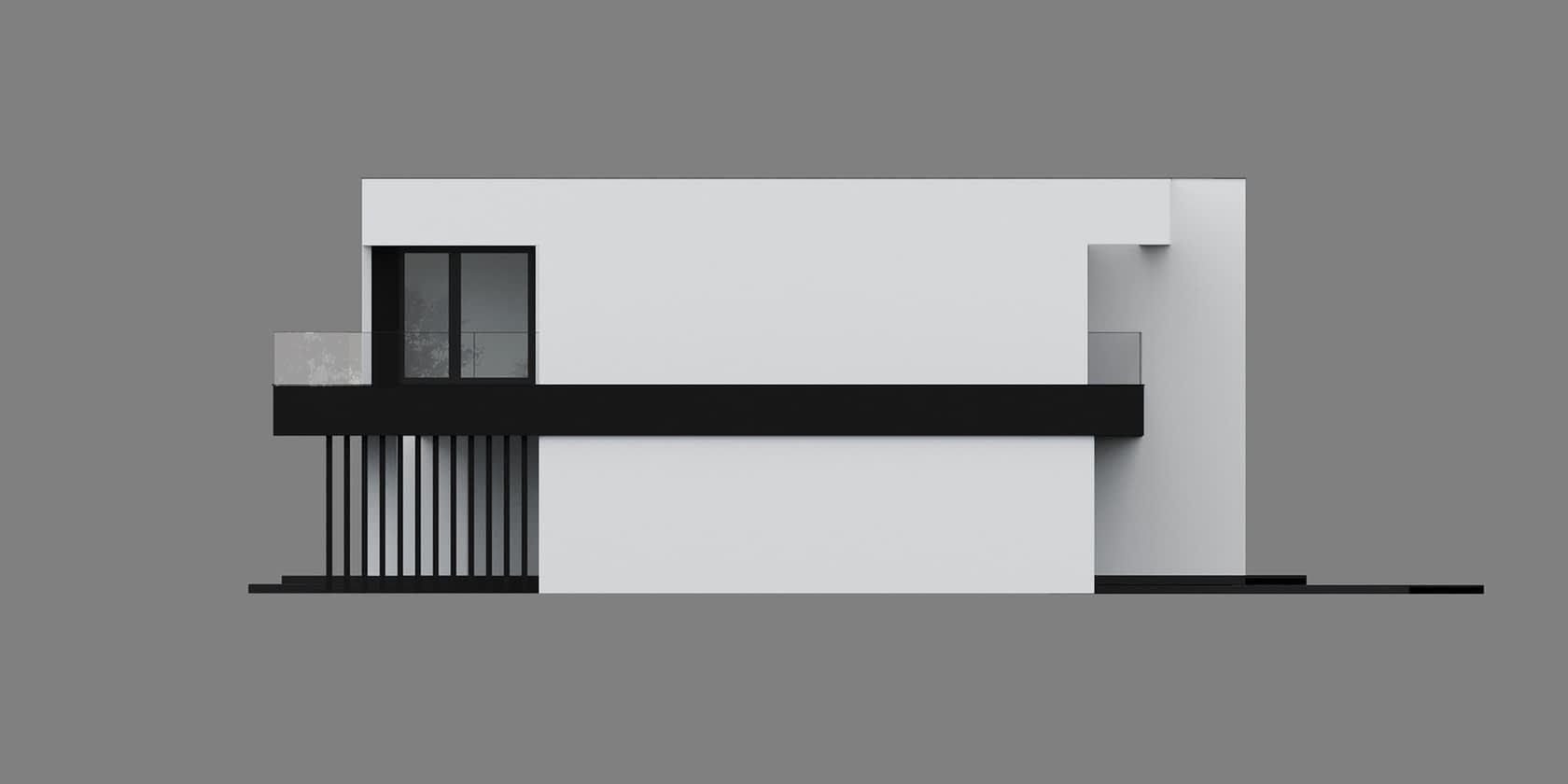

• widoki elewacji oraz dachu lub przekrycia w liczbie dostatecznej do wyjaśnienia formy architektonicznej obiektu budowlanego, w tym jego wyglądu zewnętrznego ze wszystkich widocznych stron, ze wskazaniem materiałów wykończeniowych i kolorystyki,
• zestawienie stolarki okiennej i drzwiowej,
• zestawienie więźby dachowej.

W skład projektu technicznego wchodzi:

I. Projekt konstrukcji:

• opis techniczny wraz z obliczeniami statycznymi,
• rysunki techniczne,
• zestawienie stali zbrojeniowej.

II. Projekt wewnętrznych instalacji sanitarnych:

• opis techniczny instalacji wodno-kanalizacyjnej, centralnego ogrzewania, instalacji gazowej, wentylacji mechanicznej,
• obliczenia instalacyjne,
• rysunki techniczne rozwiązań instalacyjnych.

III. Projekt wewnętrznych instalacji elektrycznych:

• opis techniczny instalacji elektrycznych,
• schematy instalacji elektrycznych,
• rysunki techniczne.

Osoba dokonująca adaptacji projektu może bez dodatkowej zgody autora wprowadzić następujące zmiany do opracowania:

• Zmiana materiałów ściennych i izolacyjnych – przy zachowaniu odpowiedniej wytrzymałości i ciepłochronności oraz odpowiedniego, założonego oporu dyfuzyjnego i innych właściwości fizykochemicznych dla wybranych przegród,
• Zmiana rodzaju stropów wraz z dostosowaniem układu konstrukcyjnego budynku przy zachowaniu wymaganej wytrzymałości oraz izolacji akustycznej,
• Zmiana materiałów wykończeniowych: posadzek, tynków, pokrycia dachu, izolacji przy zachowaniu niezbędnych parametrów wytrzymałościowych oraz parametrów przenikania ciepła,
• Zmiana kolorystyki i wykończenia elewacji,
• Zmiana zewnętrznych wymiarów budynku w granicach do 5% przy zachowaniu dopuszczalnych wymiarów rozpiętości konstrukcji wynikających z zastosowanych materiałów i technologii oraz z zachowaniem odpowiednich (zgodnych z przepisami) izolacji termicznych ścian zewnętrznych,
• Zmiana wymiarów fundamentów wynikająca z dostosowania obiektu do warunków gruntowych i głębokości przemarzania gruntu oraz zmiana ław na płytę fundamentową,
• Zmiana wymiarów przekrojów lub rozstawu elementów więźby dachowej wynikająca z dostosowania konstrukcji dachu budynku do odpowiedniej strefy obciążenia śniegiem i wiatrem,
• Zmiana kąta nachylenia połaci dachu max. o 10° oraz wysięgu okapów – po dokonaniu dodatkowych obliczeń konstrukcyjnych,
• Zmiana ustroju więźby dachowej przy zachowaniu odpowiedniej wytrzymałości i nośności konstrukcji dachu oraz z zachowaniem głównych założeń geometrycznych dachu,
• Zmiana wielkości i kształtu tarasu naziemnego lub rezygnacja z niego,
• Zmiana rozwiązań funkcjonalnych wewnątrz budynku polegająca m.in. na przesunięciu lub likwidacji ścian działowych,
• Zmiana lokalizacji, ilości i kształtu okien oraz drzwi przy zachowaniu charakteru i estetyki elewacji oraz wymaganej izolacyjności, doświetlenia pomieszczeń oraz warunków ewakuacji,
• Wprowadzenie częściowego lub całkowitego podpiwniczenia budynku – po dokonaniu dodatkowych obliczeń konstrukcyjnych,
• Zmiany w projektach instalacji wodno-kanalizacyjnej, c.o., elektrycznej oraz gazowej i wentylacji mechanicznej (jeżeli występuje) przy zachowaniu obowiązujących norm i przepisów, a wynikające ze zmian materiałowych, typów dobranych urządzeń i dostępności mediów na działce budowlanej,
• Zmiana sposobu wentylacji budynku z wentylacji grawitacyjnej na wentylację mechaniczną (lub odwrotnie) oraz zmiana źródła ciepła po dokonaniu dodatkowych opracowań.
