Projekt domu NewHouse 758 G1 w1

Zgodność z WT 2021 i Eurokodami

Opis projektu

Projekt NewHouse 758 G1 w1 to zachwycający dom z poddaszem użytkowym, który przyciąga nowoczesnym wnętrzem oraz unikatową stylistyką bryły i elewacji.

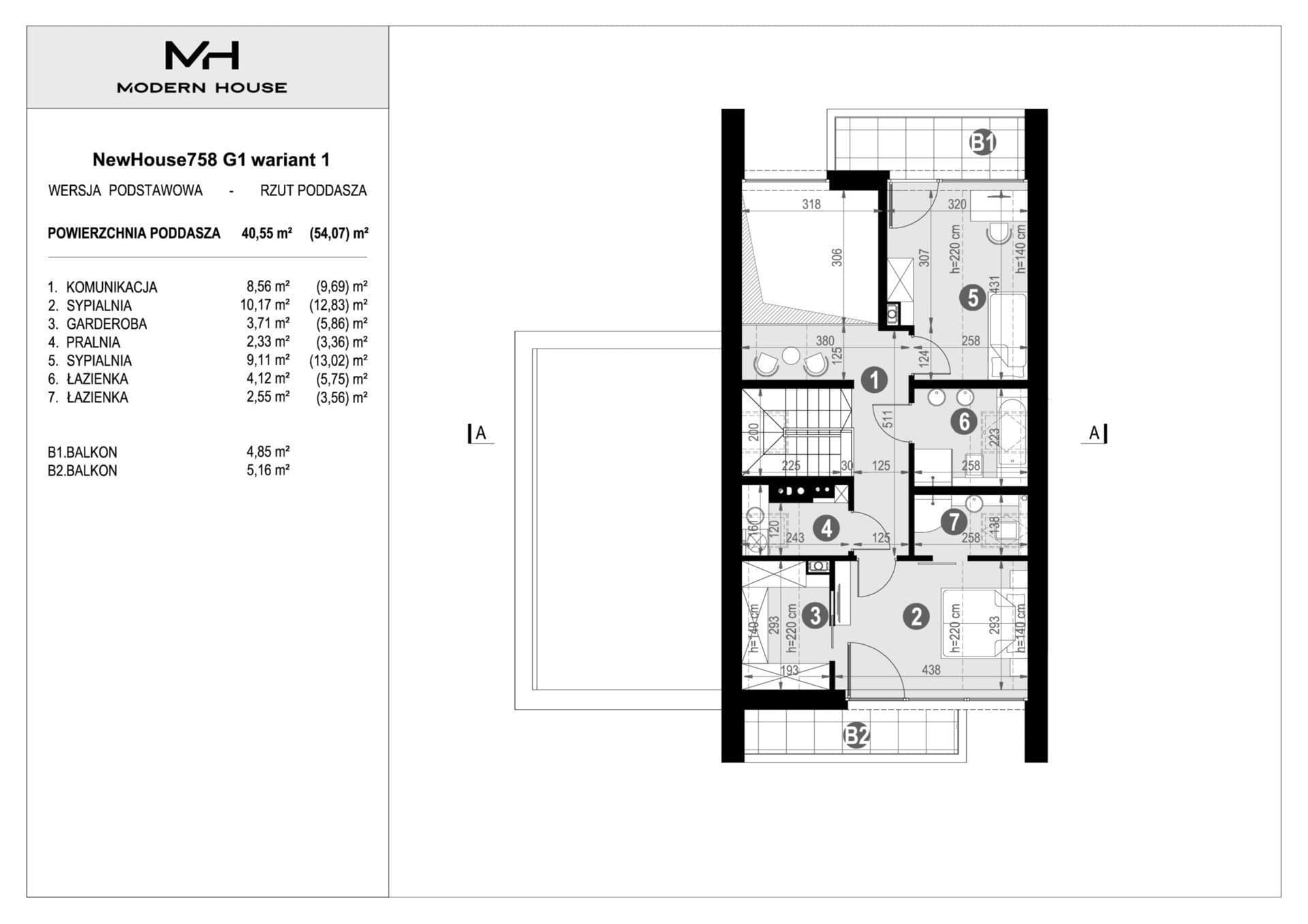

Ten niewielki jednorodzinny dom New House 758 G1 w1 zapewni Tobie i Twoim bliskim fantastyczną przestrzeń do wspólnego spędzania czasu. Nasz projekt nowoczesnego domu to 107 m² powierzchni, na którą składa się parter (67 m²) oraz poddasze (40 m²).

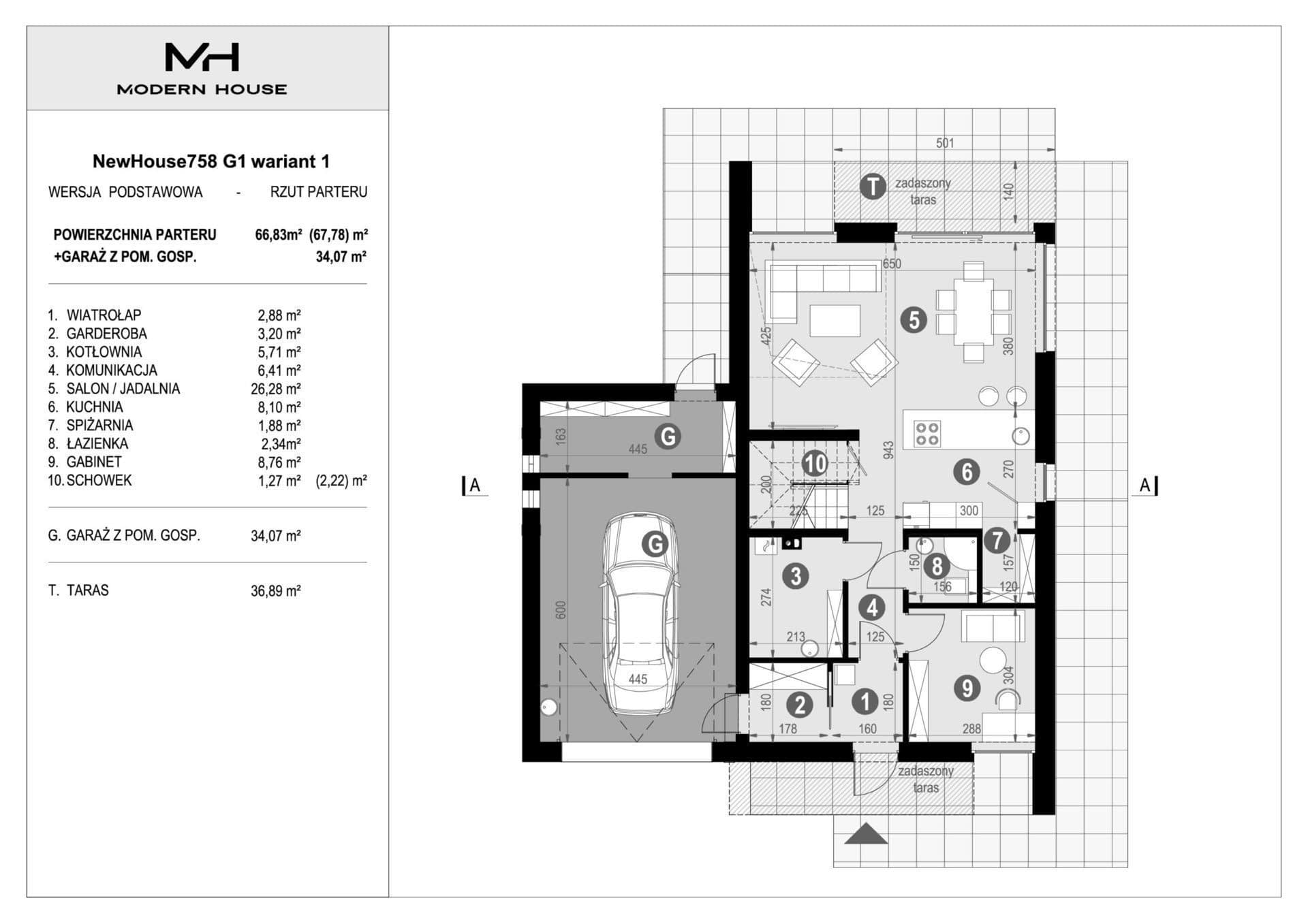

Na parterze kluczowym pomieszczeniem jest salon z antresolą (26 m²). Zaprojektowana antresola z przeszkleniem ściany aż po sufit zdecydowanie uatrakcyjnia wnętrze, dodając mu niezwykłej przestronności. Bezpośrednie wyjście z salonu zaprowadzi Was na częściowo zadaszony taras.

Obok salonu znajduje się otwarta kuchnia (8 m²) ze schowkiem (1 m²) oraz spiżarnią (2 m²). Te sprytnie zaprojektowane pomieszczenia będą na wagę złota w codziennej organizacji Waszej przestrzeni. Tak samo jak garderoba (3 m²) przy wiatrołapie i sporych rozmiarów kotłownia (5,7 m²) Także duży, jednostanowiskowy garaż (34 m²) jest wzbogacony o pomieszczenie gospodarcze.

Na parterze znajduje się również dodatkowy pokój ( 8,7 m²) mogący pełnić funkcję gabinetu, pokoju gościnnego lub sypialni.

Konstrukcja

• Fundamenty  Tradycyjnie - na ławach fundamentowych
• Ściany  Dwuwarstwowe pustak ceramiczny 25 cm + wełna mineralna 18 cm
• Strop   Żelbetowy wylewany

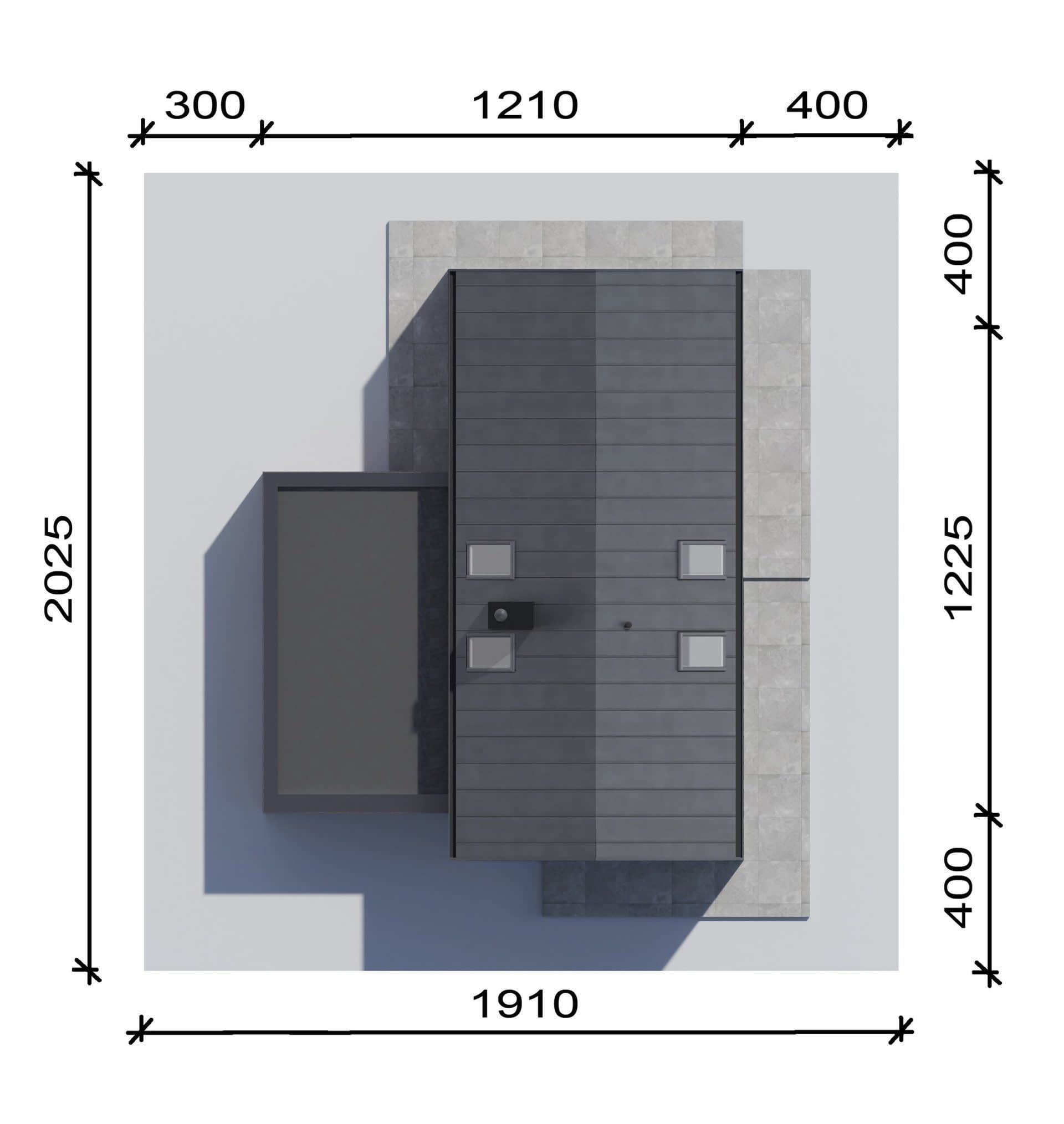

• Dach  Dwuspadowy kryty blachą na rąbek stojący. Stropodach nad garażem pełny kryty membraną EPDM

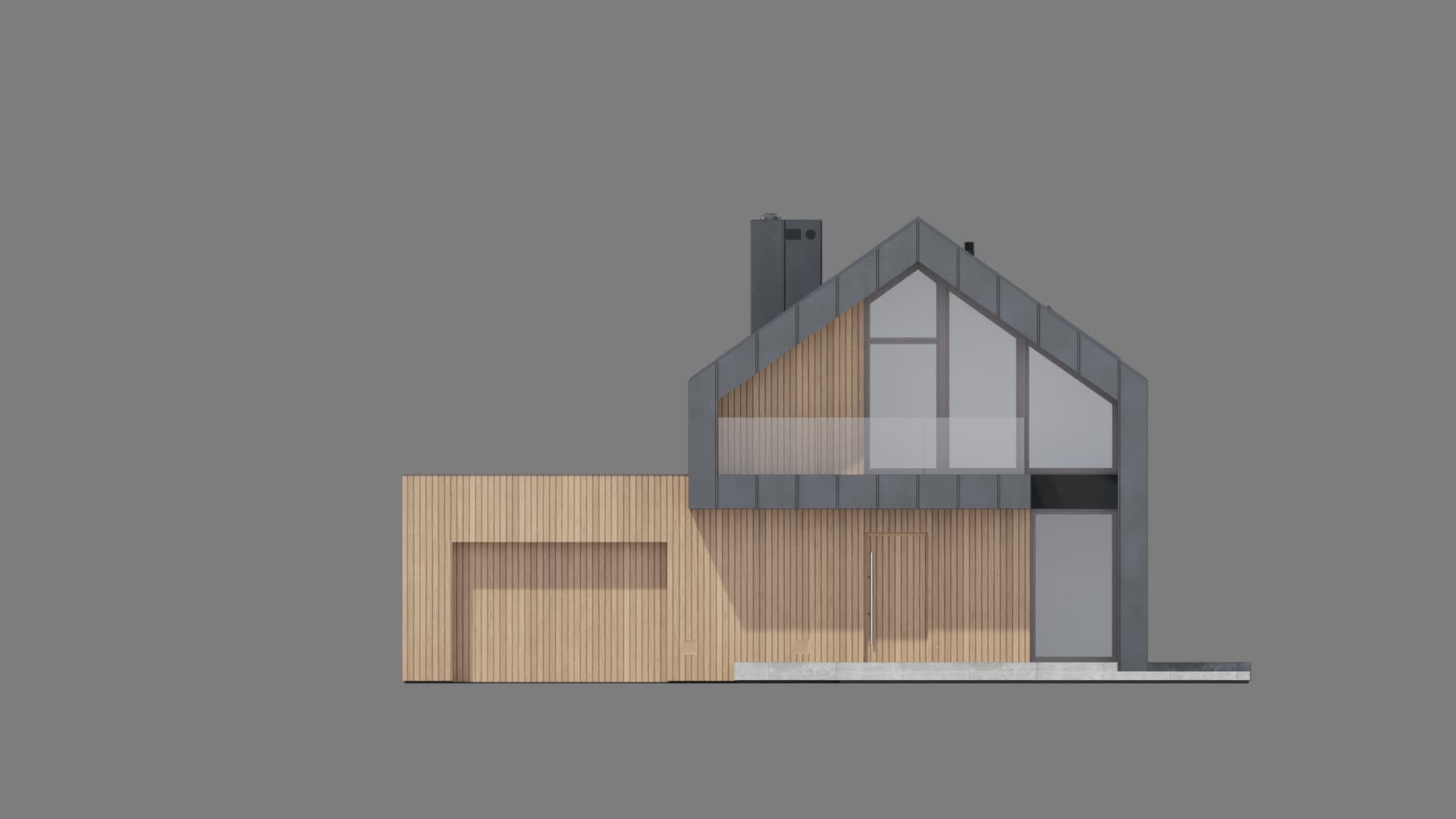

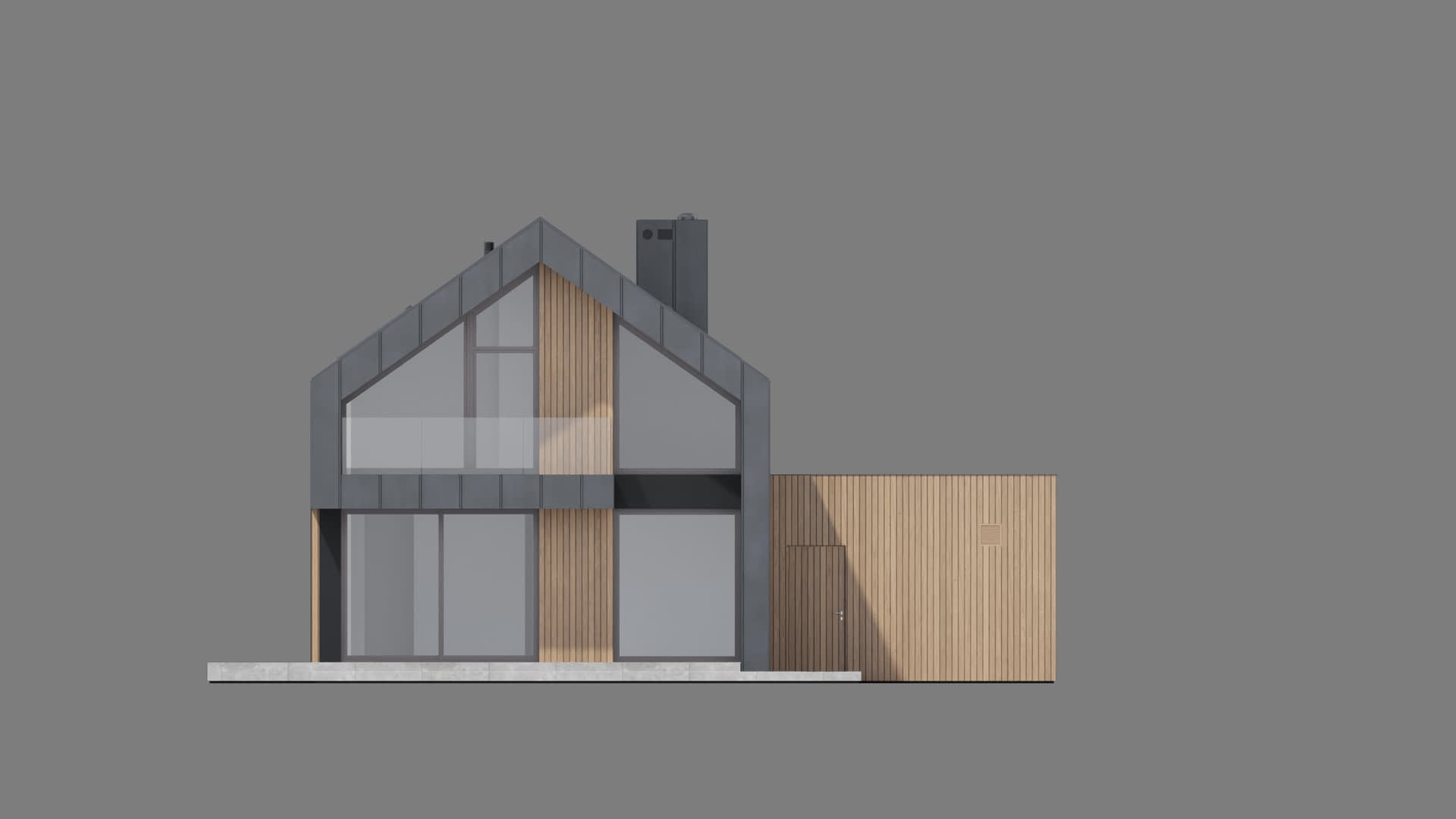

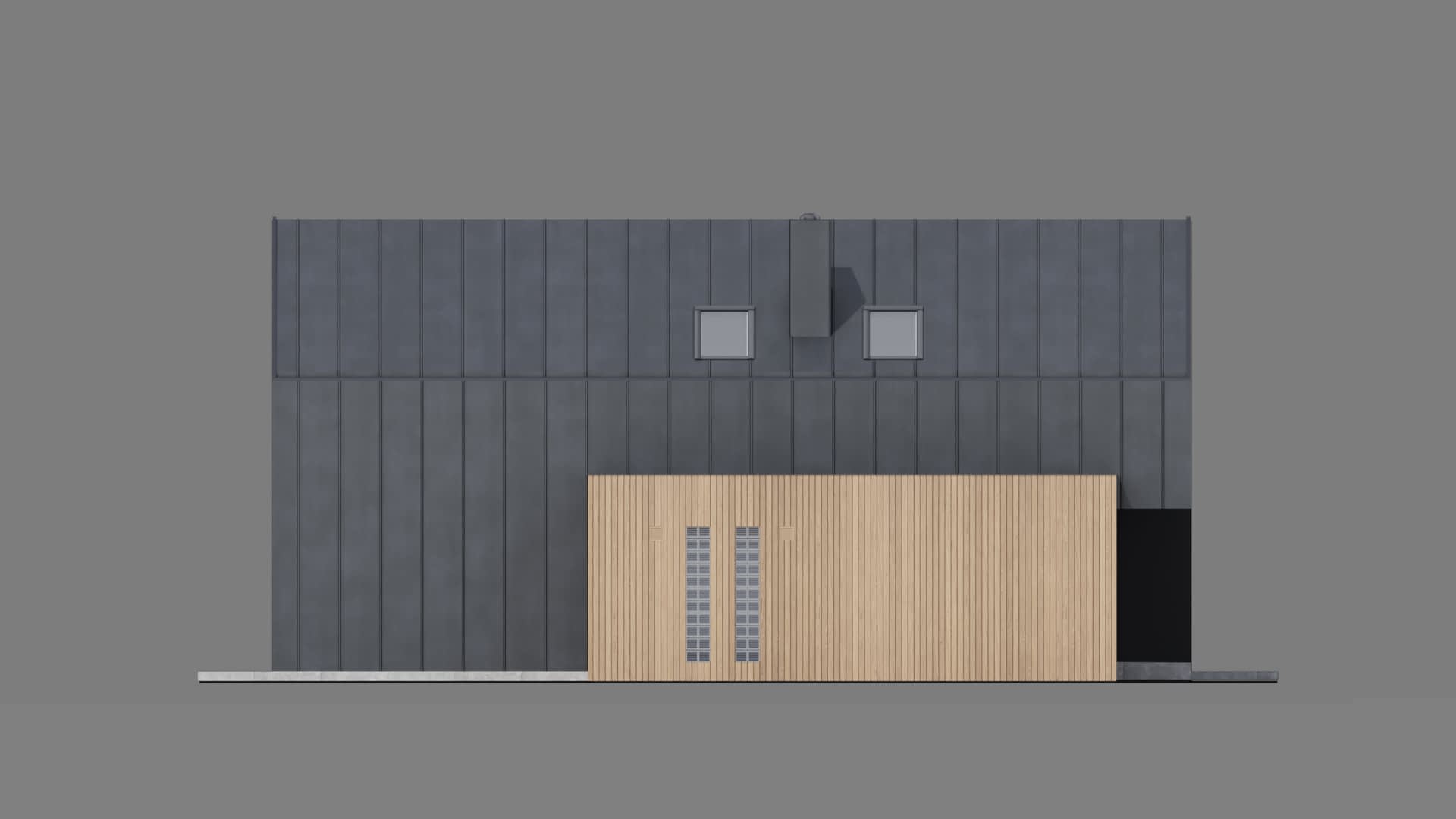

• Elewacja  Drewno elewacyjne połączone z blachą na rąbek oraz tynk silikonowy w kolorze grafitowym.

Zgodnie z obowiązującym Rozporządzeniem Ministra Rozwoju w sprawie szczegółowego zakresu i formy projektu budowlanego dokumentacja projektowa składa się z 3 egzemplarzy projektu architektoniczno – budowlanego oraz 3 egzemplarzy projektu technicznego.

W skład projektu architektoniczno – budowlanego wchodzi:

• opis techniczny zgodny z §20 ust. 1 pkt 1 – 4 , 6 – 13 w/w Rozporządzenia,
• rzuty wszystkich kondygnacji w zakresie niezbędnym do przedstawienia układu funkcjonalno- -przestrzennego i rozwiązań architektoniczno-budowlanych,

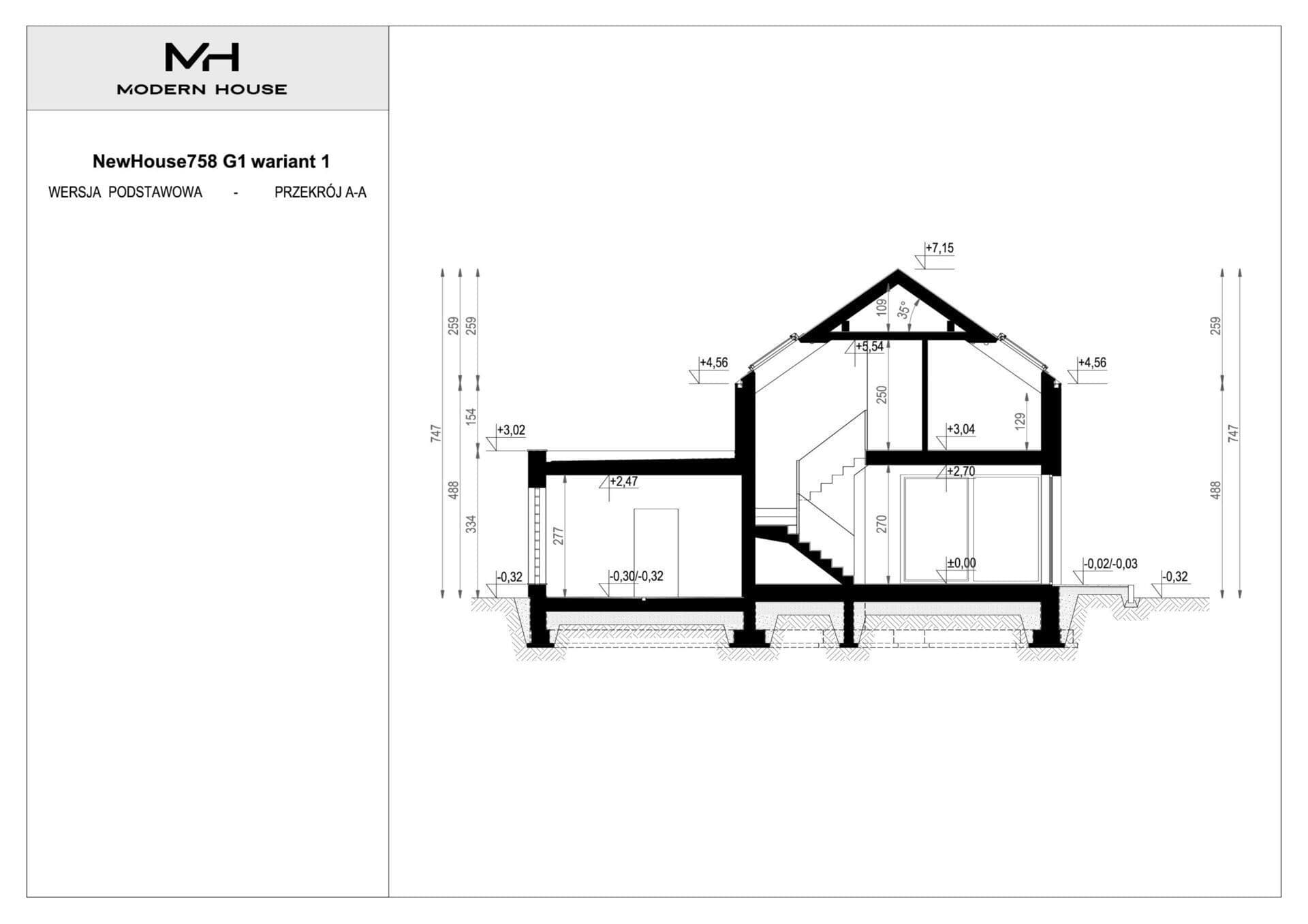

• charakterystyczne przekroje, w zakresie niezbędnym do przedstawienia układu funkcjonalno-przestrzennego, z nawiązaniem do poziomu terenu, ukazujące powiązanie z podłożem oraz przyległymi obiektami,

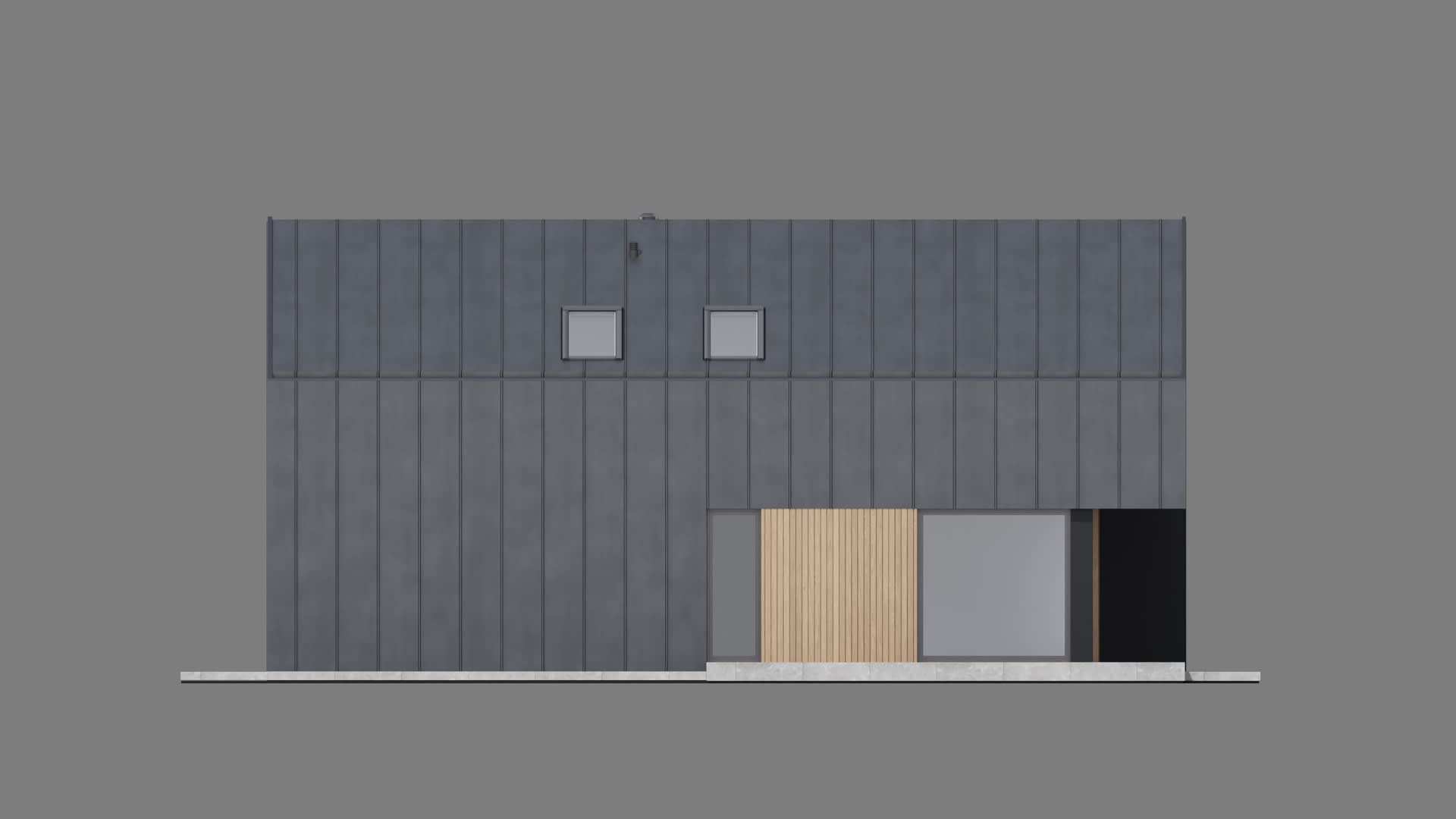

• widoki elewacji oraz dachu lub przekrycia w liczbie dostatecznej do wyjaśnienia formy architektonicznej obiektu budowlanego, w tym jego wyglądu zewnętrznego ze wszystkich widocznych stron, ze wskazaniem materiałów wykończeniowych i kolorystyki,
• zestawienie stolarki okiennej i drzwiowej,
• zestawienie więźby dachowej.

W skład projektu technicznego wchodzi:

I. Projekt konstrukcji:

• opis techniczny wraz z obliczeniami statycznymi,
• rysunki techniczne,
• zestawienie stali zbrojeniowej.

II. Projekt wewnętrznych instalacji sanitarnych:

• opis techniczny instalacji wodno-kanalizacyjnej, centralnego ogrzewania, instalacji gazowej, wentylacji mechanicznej,
• obliczenia instalacyjne,
• rysunki techniczne rozwiązań instalacyjnych.

III. Projekt wewnętrznych instalacji elektrycznych:

• opis techniczny instalacji elektrycznych,
• schematy instalacji elektrycznych,
• rysunki techniczne.

Osoba dokonująca adaptacji projektu może bez dodatkowej zgody autora wprowadzić następujące zmiany do opracowania:

• Zmiana materiałów ściennych i izolacyjnych – przy zachowaniu odpowiedniej wytrzymałości i ciepłochronności oraz odpowiedniego, założonego oporu dyfuzyjnego i innych właściwości fizykochemicznych dla wybranych przegród,
• Zmiana rodzaju stropów wraz z dostosowaniem układu konstrukcyjnego budynku przy zachowaniu wymaganej wytrzymałości oraz izolacji akustycznej,
• Zmiana materiałów wykończeniowych: posadzek, tynków, pokrycia dachu, izolacji przy zachowaniu niezbędnych parametrów wytrzymałościowych oraz parametrów przenikania ciepła,
• Zmiana kolorystyki i wykończenia elewacji,
• Zmiana zewnętrznych wymiarów budynku w granicach do 5% przy zachowaniu dopuszczalnych wymiarów rozpiętości konstrukcji wynikających z zastosowanych materiałów i technologii oraz z zachowaniem odpowiednich (zgodnych z przepisami) izolacji termicznych ścian zewnętrznych,
• Zmiana wymiarów fundamentów wynikająca z dostosowania obiektu do warunków gruntowych i głębokości przemarzania gruntu oraz zmiana ław na płytę fundamentową,
• Zmiana wymiarów przekrojów lub rozstawu elementów więźby dachowej wynikająca z dostosowania konstrukcji dachu budynku do odpowiedniej strefy obciążenia śniegiem i wiatrem,
• Zmiana kąta nachylenia połaci dachu max. o 10° oraz wysięgu okapów – po dokonaniu dodatkowych obliczeń konstrukcyjnych,
• Zmiana ustroju więźby dachowej przy zachowaniu odpowiedniej wytrzymałości i nośności konstrukcji dachu oraz z zachowaniem głównych założeń geometrycznych dachu,
• Zmiana wielkości i kształtu tarasu naziemnego lub rezygnacja z niego,
• Zmiana rozwiązań funkcjonalnych wewnątrz budynku polegająca m.in. na przesunięciu lub likwidacji ścian działowych,
• Zmiana lokalizacji, ilości i kształtu okien oraz drzwi przy zachowaniu charakteru i estetyki elewacji oraz wymaganej izolacyjności, doświetlenia pomieszczeń oraz warunków ewakuacji,
• Wprowadzenie częściowego lub całkowitego podpiwniczenia budynku – po dokonaniu dodatkowych obliczeń konstrukcyjnych,
• Zmiany w projektach instalacji wodno-kanalizacyjnej, c.o., elektrycznej oraz gazowej i wentylacji mechanicznej (jeżeli występuje) przy zachowaniu obowiązujących norm i przepisów, a wynikające ze zmian materiałowych, typów dobranych urządzeń i dostępności mediów na działce budowlanej,
• Zmiana sposobu wentylacji budynku z wentylacji grawitacyjnej na wentylację mechaniczną (lub odwrotnie) oraz zmiana źródła ciepła po dokonaniu dodatkowych opracowań.

Bezpłatne dodatki

Gratis

Zestaw umów

Gratis

Zmiany w projekcie

Gratis

Tablica budowy

Gratis

Dziennik budowy

Gratis

Projekt w wersji pdf

Płatne dodatki

Zbiornik na nieczystości (szambo)

450 zł

Projekt dodatkowego ogrzewania podłogowego

400 zł

Pompa ciepła powietrzna + ogrzewanie podłogowe

800 zł

Szczegółowy kosztorys inwestorski

450 zł

Dodatkowy egzemplarz projektu

500 zł
