Projekt domu NICEA
Rabat -150 zł
- Typ projektuWolnostojący
- Powierzchnia użytkowa103.38 m²
- Kondygnacjez poddaszem
- GarażBez garażu
- DachDwuspadowy
- Kąty nach. dachu35°, 20°
- Odbicie lustrzaneTak
- Czas realizacjido 10 dni roboczych Zobacz więcej >
Opis
Konstrukcja
Budynek zaprojektowano w technologii murowanej. Główną konstrukcję nośną stanowić będą: ławy, ściągi, słupy i stopy żelbetowe zazbrojone konstrukcyjnie, ściany nośne w układzie mieszanym spięte wieńcem opaskowym, dach wielospadowy, oparty na więźbie o konstrukcji drewnianej.
Rzuty

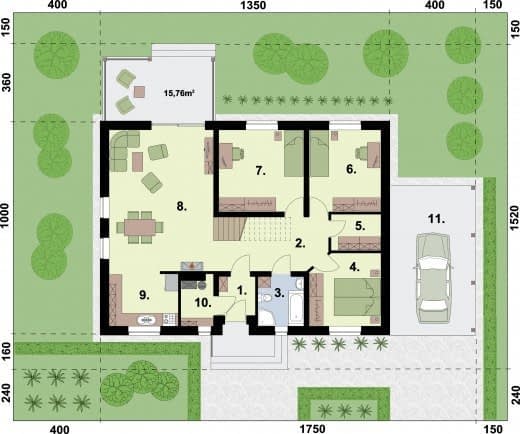

Rzut przyziemia
- 2 Komunikacja10.45
- 3 Łazienka4.81
- 4 Pokój10.72
- 1 Wiatrołap2.97
- 5 Garderoba3.8
- 6 Pokój12.54
- 7 Pokój14.58
- 8 Pokój dzienny31.73
- 9 Kuchnia7.69
- 10 Kotłownia3.22

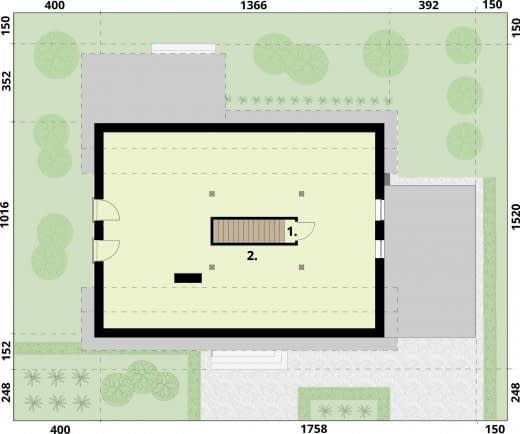

Rzut poddasza
- 1 Komunikacja4.09
- 2 Strych do adaptacji75.23
Dane techniczne
- Powierzchnia użytkowa103.38 m²
- Powierzchnia zabudowy134.39 m²
- Liczba pokoi12
- Powierzchnia dachu254.5 m²
- Kubatura838 m³
- Wysokość domu7.97 m
- PoddaszeUżytkowe
- Minimalne wymiary działki21.5 x 18m
- GarażBez garażu
- Rodzaj dachuDwuspadowy
- Kąty nach. dachu35°, 20°
Zawartość projektu
Projekty są dostępne w wersji książkowej, drukowanej w tak zwanym w nowym trybie 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego. Na życzenie przesyłamy rzuty i przekroje wersji podstawowych dokumentacji w formacie PDF
Każdy projekt architektoniczno-budowlany domu składa się z następujących części:
- strona tytułowa,
- oświadczenie
- część opisowa projektu architektoniczno-budowlanego,
- projektowana charakterystyka energetyczna z analizą,
- część rysunkowej projektu architektoniczno-budowlanego,
- zaświadczenia i uprawnienia.
Każdy projekt techniczny domu składa się z:
- strony tytułowej,
- oświadczenia,
- części opisowej projektu technicznego,
- części rysunkowej projektu technicznego,
- części konstrukcyjnej,
- zaświadczenia i uprawnień,
- zestawień drewna i stali,
-instalacji elektrycznej i odgromowej,
-instalacji sanitarnych, gazowych i centralnego ogrzewania.
Do projektu na życzenie dołączamy obliczenia statyczno-wytrzymałościowe.
Inwestor otrzymuje 3 opieczętowane sztuki projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego tworzące komplet, każdy z plombą zabezpieczającą i oryginalnym hologramem biura.
Pierwszy egzemplarz tomu I zawiera zgodę in blanco na wszystkie zmiany wprowadzane do projektu po zakupie przez lokalnego wybranego na własną rękę przez Inwestora architekta adaptującego/kierownika budowy. Do teczki projektów dołączamy także zaświadczenia i aktualne wpisy do Izb autorów projektu oraz wpisy aktualne na czas sporządzenia projektu.
Dodatki
Bezpłatne dodatki
GratisZestaw umów
GratisZmiany w projekcie
GratisTablica budowy
GratisDziennik budowy
Płatne dodatki
Kosztorys
370 zł
Dodatkowy egzemplarz projektu
450 zł
Projekt wentylacji mechanicznej z rekuperatorem
450 zł
Projekt fotowoltaiki dla domu
750 zł
Projekt instalacji z ogrzewaniem podłogowym
400 zł
