Projekt domu ODPOWIEDNI D66 WARIANT I

Zgodność z WT 2021 i Eurokodami

Opis projektu

Projekt domu ODPOWIEDNI D66 WARIANT I cechuje optymalnie zaprojektowany układ funkcjonalny o wysokich walorach użytkowych przeznaczony dla 4-5 osobowej rodziny.

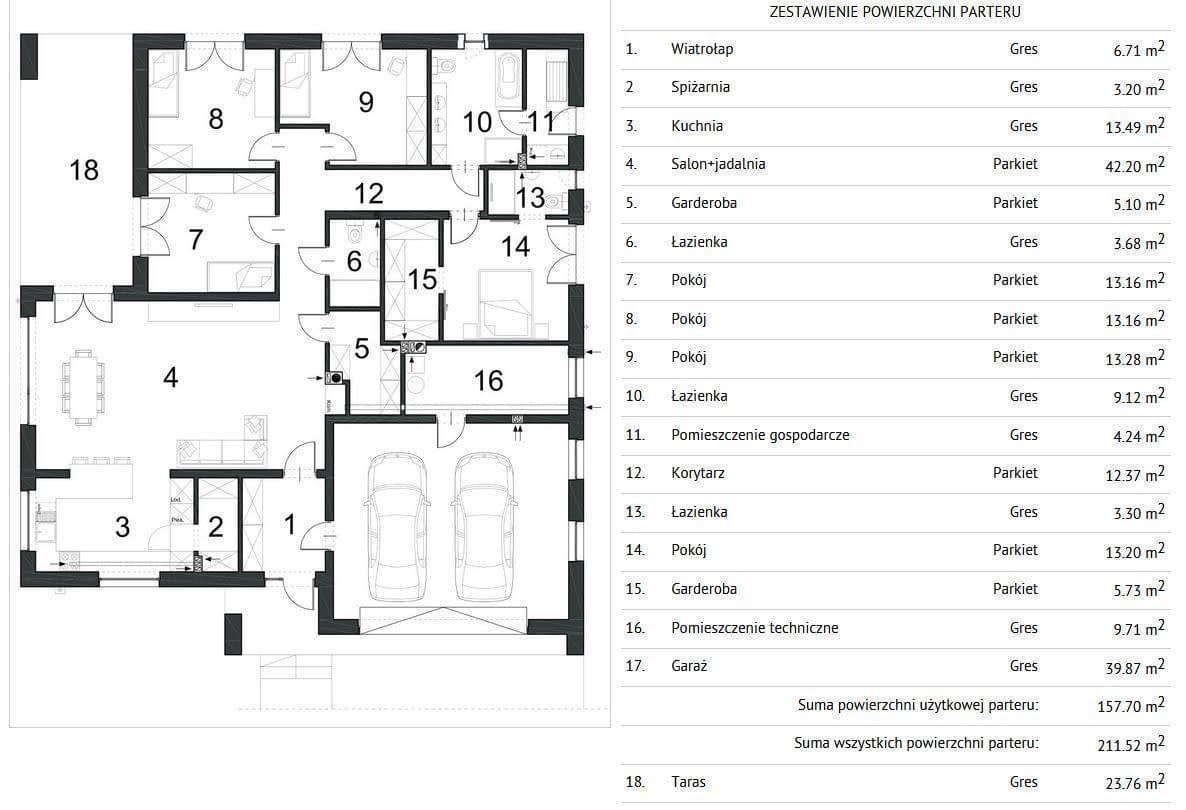

Układ funkcjonalny domu podzielony został na 3 strefy.

Strefa dzienna obejmuje wygodny salon z jadalnią i wyjściem na zewnętrzny zadaszony taras z miejscem na stół lub leżaki. Salon posiada kominek oraz ścianę telewizyjną. Częściowo otwarta na salon kuchnia posiada wyspę i dużą powierzchnię zabudowy meblami kuchennymi oraz dodatkowo spiżarnię. Dla tej części przeznaczona jest łazienka znajdująca się w korytarzu, kierującym do strefy nocnej. W strefie dziennej zaprojektowano również garderobą z bezpośrednim wejściem z salonu. W wiatrołapie zaprojektowano szafy oraz przejście do garażu.

Cześć nocna to 4 wygodne sypialnie do których przynależy spora łazienka z prysznicem i wanną. Łazienka połączona została z pralnią, która posiada wyjście na zewnątrz. Sypialnia gospodarzy posiada łazienkę i garderobę oraz wyjście na zewnątrz.

Strefa techniczna to wygodny, doświetlony dwustanowiskowy garaż oraz pomieszczenie techniczne z ewentualnym wyjściem na zewnątrz.

Konstrukcja

Technologia:

Fundamenty - ławy fundamentowe żelbetowe monolityczne
Ściany fundamentowe - bloczki betonowe
Ściany konstrukcyjne - pustaki gazobetonowe o grubości 24 cm
Ściany działowe - pustaki gazobetonowe o grubości 12 cm
Stropy - żelbetowe monolityczne
Dach - stropodach

Gotowy projekt domu, który Ci dostarczamy, składa się z kilku działów, są to:

Projekt architektoniczno-budowlany (3 egzemplarze) w wersji papierowej

• Opis architektoniczny z elementami konstrukcji.

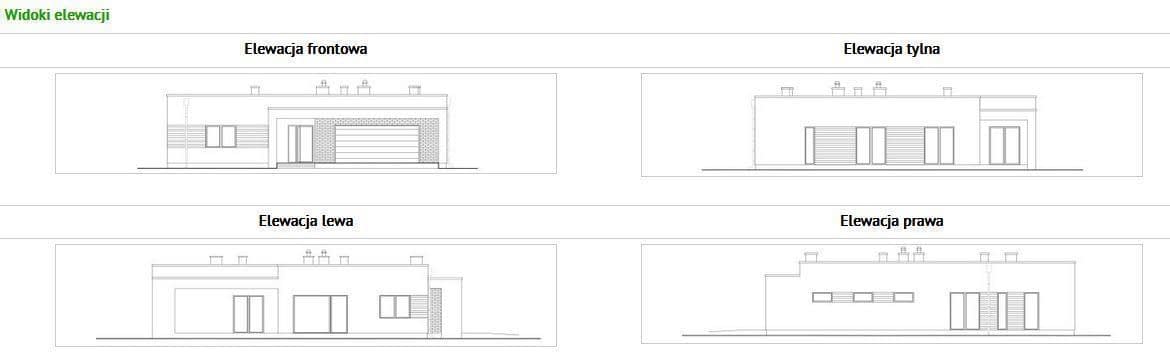

• Część rysunkowa (rzuty parteru, poddasza, piętra i dachu, przekroje i elewacje budynku).

Projekt techniczny (3 egzemplarze) w wersji papierowej

• Opisy branżowe (konstrukcja, branża sanitarna i elektryczna).
• Część rysunkowa – konstrukcja (rzuty fundamentów, stropu, więźby, dachu oraz przekroje, szczegóły konstrukcji i ewentualne szczegóły budowlane).
• Część rysunkowa do projektów instalacji (schematy: instalacji elektrycznych, instalacji wodno-kanalizacyjnej i ciepłej wody, instalacji grzewczych, ew. instalacji gazowej).

Materiały dodatkowe dodawane do projektu w wersji papierowej

• Bezpłatna zgoda na zmiany, która jest potrzebna dla architekta adaptującego aby mógł dokonać modyfikacji w projekcie.
• Charakterystyka energetyczna (dla projektów domów).
• Kopie uprawnień architektów i branżystów.

Płatne Dodatki do projektów sprzedawane w formie elektronicznej na płycie (z wyjątkiem dodatkowego egzemplarza projektu) i bez prawa zwrotu.

Wykaz dokumentów zawartych w projekcie sauny

Projekt techniczny

• Opisy techniczny wszystkich części składowych sauny
• Część rysunkowa – konstrukcja (rzut sauny, rzut fundamentów, rzut podłogi, rzut dachu, przekroje, elewacje zewnętrzne, elewacja pomieszczenia sauny, szkielety – elewacji południowej, wschodniej, północnej, zachodniej, detale konstrukcyjne, zestawienie stolarki okienno-drzwiowej, zestawienie materiałów)
• Część rysunkowa do projektów instalacji (schematy: instalacji elektrycznej i wodno-kanalizacyjnej)

Projekty saun sprzedawane w formie elektronicznej (w formacie PDF) na płycie (z wyjątkiem dodatkowego egzemplarza projektu) i bez prawa zwrotu.

Bezpłatne dodatki

Gratis

Zestaw umów

Gratis

Zmiany w projekcie

Gratis

Tablica budowy

Gratis

Dziennik budowy

Płatne dodatki

Pakiet ogrzewanie podłogowe

620 zł

Pakiet powietrznej / gruntowej pompy ciepła

590 zł

Projekt wentylacji mechanicznej

860 zł

Dodatkowy egzemplarz

590 zł

Wersja elektroniczna projektu

590 zł

Kosztorys

620 zł

Pakiet na paliwo stałe

590 zł
