Projekt domu OKLAHOMA 2 dom letniskowy z poddaszem
- Typ projektuLetniskowy
- Powierzchnia użytkowa59.28 m²
- Kondygnacjez poddaszem
- GarażJednostanowiskowy
- DachDwuspadowy
- Kąt nach. dachu43°
- Odbicie lustrzaneTak
- Czas realizacjido 10 dni roboczych Zobacz więcej >
Opis
Opis projektu
Projekt dostępny również jako CAŁOROCZNY!!!
Zobacz czym różni się projekt domku letniskowego od domu całorocznego?

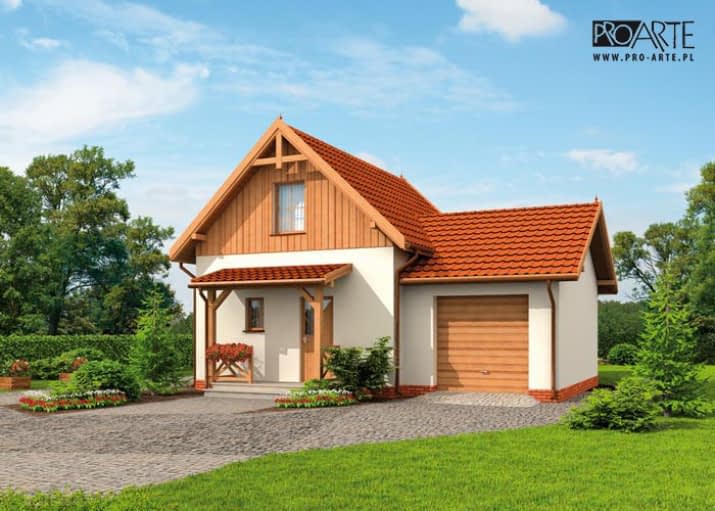

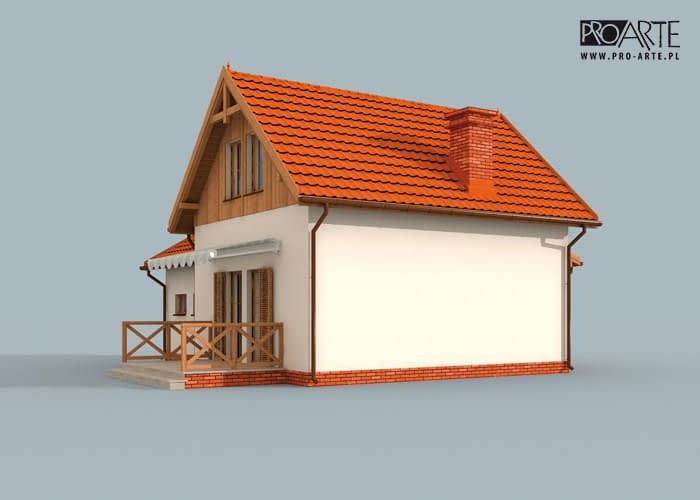

Oklahoma wyróżnia się indywidualnym charakterem, to przykład rasowego, praktycznego budownictwa: jednopiętrowy dom oraz garaż stanowią świetnie komponującą się całość, mogącą zadowolić niejednego Inwestora. Gustowne elewacje, dachówka, cokolik i elementy drewniane są tylko zapowiedzią dla racjonalnie zaplanowanych wnętrz. Piękno zewnętrzne i wewnętrzne uporządkowanie będą ważnym argumentem dla tych z Inwestorów, którzy widzieliby w nim ciepły, przyjazny dom letniskowy dla rodzin i nie tylko. Zadaszona weranda wiedzie do środka, w wiatrołapie znajdziemy miejsce na szafę pod zabudowę.
Zaś po wyjściu z niego, po lewej usytuowano w pełni wyposażoną łazienkę, natomiast po prawej schody wiodące na piętro. Na wprost od komunikacji widoczny jest dwufunkcyjny pokój dzienny z kominkiem oraz aneksem kuchennym. Z tego przestronnego pokoju można wyjść na taras. Jest on dużym udogodnieniem i niewątpliwą zaletą mogącą przekonać tych, którzy cenią biesiady oraz celebrowanie wspólnych posiłków na świeżym powietrzu. Na piętrze znajdują się dwie dość obszerne sypialnie, doświetlone przez znajdujące się na ich południowych i północnych ścianach okna. Garaż będzie bezpiecznym i komfortowym miejscem, w którym zmieści się jeden pojazd średniej lub dużej wielkości.
Zobacz projekt Oklahoma bez garażu.
Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji wod.-kan, c. o. i elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa
Konstrukcja
Technologia tradycyjna : - ściany zewnętrzne murowane grubości 30 cm, działowe gr. 12 cm. Wszystkie ściany wykonane z pustaków ceramicznych - konstrukcja więźby dachowej drewniana, pokrycie dachówka ceramiczna. - istnieje możliwość adaptacji obiektu na budynek całoroczny. Technologia szkieletu drewnianego : - ściany zewnętrzne : słupki 4x15 rozstawione max. co 40cm obite pomiędzy słupkami wypełniona wełną mineralną 15cm. - ściana wewnętrzna : słupki 4x7 rozstawione max. co 40cm obite z dwóch stron płytą GK 1,25cm przestrzeń pomiędzy słupkami wypełniona wełną mineralną 7cm - konstrukcja więźby dachowej drewniana, pokrycie dachówka ceramiczna. - istnieje możliwość adaptacji obiektu na budynek całoroczny
Rzuty

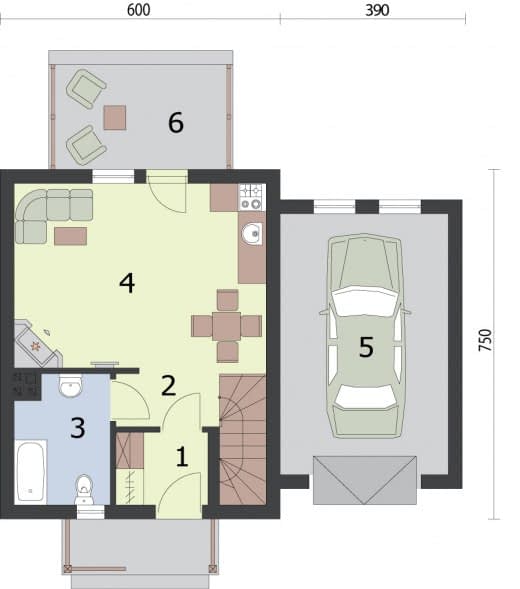

Rzut przyziemia
- 1. Wiatrołap3.07
- 2. Komunikacja4.03
- 3. Łazienka5.47
- 5. Garaż20.16
- 6. Taras8.3
- 4. Pokój z aneksem kuchennym21.63

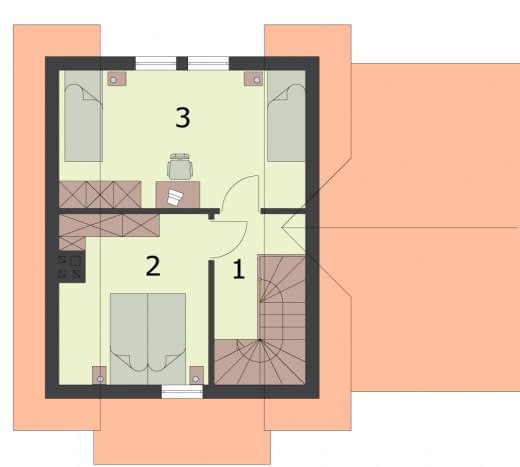

Rzut poddasza
- 1. Komunikacja5.25
- 2. Sypialnia8.92
- 3. Sypialnia10.91
Dane techniczne
- Powierzchnia użytkowa59.28 m²
- Powierzchnia zabudowy69.18 m²
- Liczba pokoi6
- Kubatura375.75 m³
- Wysokość domu7.18 m
- PoddaszeUżytkowe
- Minimalne wymiary działki15.9 x 16.95m
- GarażJednostanowiskowy
- Rodzaj dachuDwuspadowy
- Kąt nach. dachu43°
Zawartość projektu
Projekty są dostępne w wersji książkowej, drukowanej w tak zwanym w nowym trybie 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego. Na życzenie przesyłamy rzuty i przekroje wersji podstawowych dokumentacji w formacie PDF
Każdy projekt architektoniczno-budowlany domu składa się z następujących części:
- strona tytułowa,
- oświadczenie
- część opisowa projektu architektoniczno-budowlanego,
- projektowana charakterystyka energetyczna z analizą,
- część rysunkowej projektu architektoniczno-budowlanego,
- zaświadczenia i uprawnienia.
Każdy projekt techniczny domu składa się z:
- strony tytułowej,
- oświadczenia,
- części opisowej projektu technicznego,
- części rysunkowej projektu technicznego,
- części konstrukcyjnej,
- zaświadczenia i uprawnień,
- zestawień drewna i stali,
-instalacji elektrycznej i odgromowej,
-instalacji sanitarnych, gazowych i centralnego ogrzewania.
Do projektu na życzenie dołączamy obliczenia statyczno-wytrzymałościowe.
Inwestor otrzymuje 3 opieczętowane sztuki projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego tworzące komplet, każdy z plombą zabezpieczającą i oryginalnym hologramem biura.
Pierwszy egzemplarz tomu I zawiera zgodę in blanco na wszystkie zmiany wprowadzane do projektu po zakupie przez lokalnego wybranego na własną rękę przez Inwestora architekta adaptującego/kierownika budowy. Do teczki projektów dołączamy także zaświadczenia i aktualne wpisy do Izb autorów projektu oraz wpisy aktualne na czas sporządzenia projektu.
