Opałek K 2G

4 005 zł

Projekt domu Opałek K 2G

Autor projektu:Dominanta
Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
4 500 zł4 005 zł

Promocja ważna do

24-05-2022

Zadaj pytanie
  • Typ projektuWolnostojący
  • Powierzchnia użytkowa136.8 m²
  • KondygnacjeParterowy, z poddaszem
  • GarażBez garażu
  • DachCzterospadowy
  • Kąt nach. dachu40°
  • Odbicie lustrzaneTak
  • Czas realizacjido 10 dni roboczych
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

Opis projektu

Opałek K 2G to wygodny jednorodzinny dom parterowy, średniej wielkości, z użytkowym poddaszem i garażem dwustanowiskowym (istnieje wersja jednostanowiskowa), niepodpiwniczony. Dom przeznaczony jest dla 4-5-osobowej rodziny. Na parterze zaprojektowano reprezentacyjny otwarty salon z kominkiem i aneksem jadalnym oraz ozdobnymi schodami, kuchnię, pokój (gabinet), WC, garderobę oraz garaż na dwa samochody, wiatrołap i kotłownię. Na poddaszu zaprojektowano 3 sypialnie (sypialnia rodziców z własną łazienką i garderobą oraz balkonem) oraz ogólnodostępną łazienkę. Istnieje możliwość dowolnej aranżacji poddasza, np. w celu uzyskania czterech sypialni.

Projekt Opałek K 2G wychodzi naprzeciw osobom ceniącym klasyczną formę. Zwarta bryła, wynikająca z kopertowego dachu i rzutu zbliżonego do kwadratu, nadaje pożądany efekt lekkości. Subtelny detal, wyeksponowane lukarny, wysmakowane wykończenia elewacji wraz z ciepłą kolorystyką tworzą miły klimat w oryginalnym stylu. Wnętrze wyróżnia się zminimalizowaną komunikacją na korzyść innych pomieszczeń, m. in. otwartego salonu z kominkiem, częścią jadalnii i niebanalną klatką schodową. Architektura wnętrza daje wręcz nieskończone możliwości aranżacji wnętrza zgodnych z indywidualnymi potrzebami i gustami mieszkańców. Również poddasze zaprojektowano w taki sposób, by stroną uprzywilejowaną byli rodzice, mając do dyspozycji własną łazienkę i garderobę.

Zachęcamy Państwa do zapoznania się z artykułem, w którym autor projektu Opałek K 2g, mgr inż. Krzysztof Tomasz Markiewicz opisuje proces powstawania kolejnych wersji projektu Opałek.



  • wygodny jednorodzinny dom parterowy średniej wielkości z użytkowym poddaszem i garażem dwustanowiskowym (istnieje wersja jednostanowiskowa), niepodpiwniczony
  • przeznaczony dla 4-5 osób
  • na parterze zaprojektowano reprezentacyjny otwarty salon z kominkiem i aneksem jadalnym oraz ozdobnymi schodami, kuchnię, pokój (gabinet), WC, garderobę oraz garaż na dwa samochody, wiatrołap i kotłownię
  • na poddaszu zaprojektowano 3 sypialnie (sypialnia rodziców z własną łazienką i garderobą oraz balkonem) oraz ogólnodostępną łazienkę
  • istnieje możliwość dowolnej aranżacji poddasza, np. w celu uzyskania czterech sypialni
  • ogrzewanie olejowe, gazowe lub na paliwo stałe (np. ekogroszek, pelety)

Konstrukcja

Ściany zewnętrzne: ściany zewnętrzne tradycyjne dwuwarstwowe (pustak ceramiczny + styropian frezowany)
Strop: żelbetowy monolityczny
Dach: o konstrukcji drewnianej z pokryciem z dachówki ceramicznej, cementowej lub blachodachówki
Schody: ażurowe drewniane o konstrukcji stalowej lub drewnianej

Rzuty

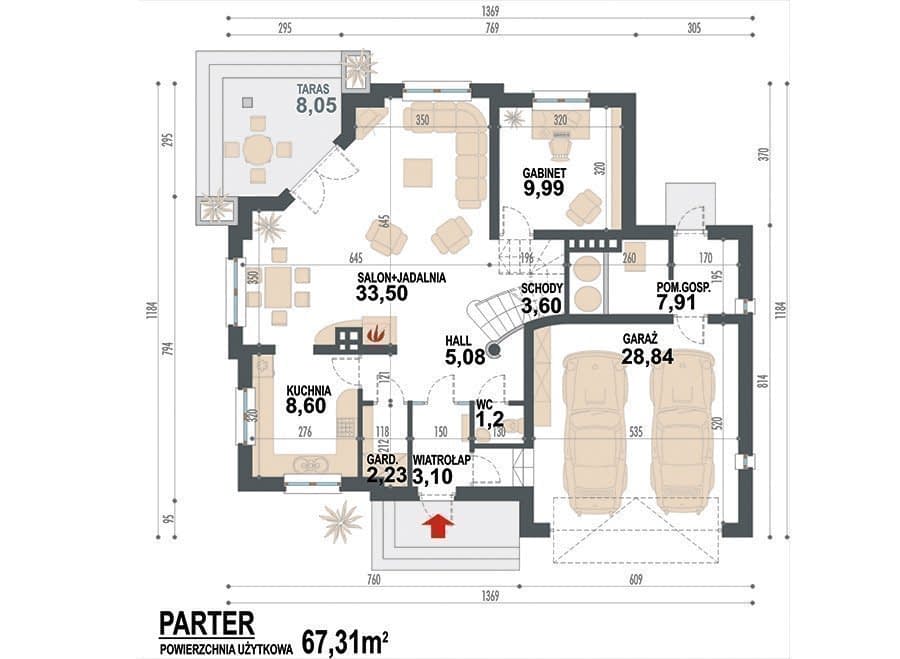

Rzut parteru

Rzut projektu Opałek K 2G - Rzut parteru

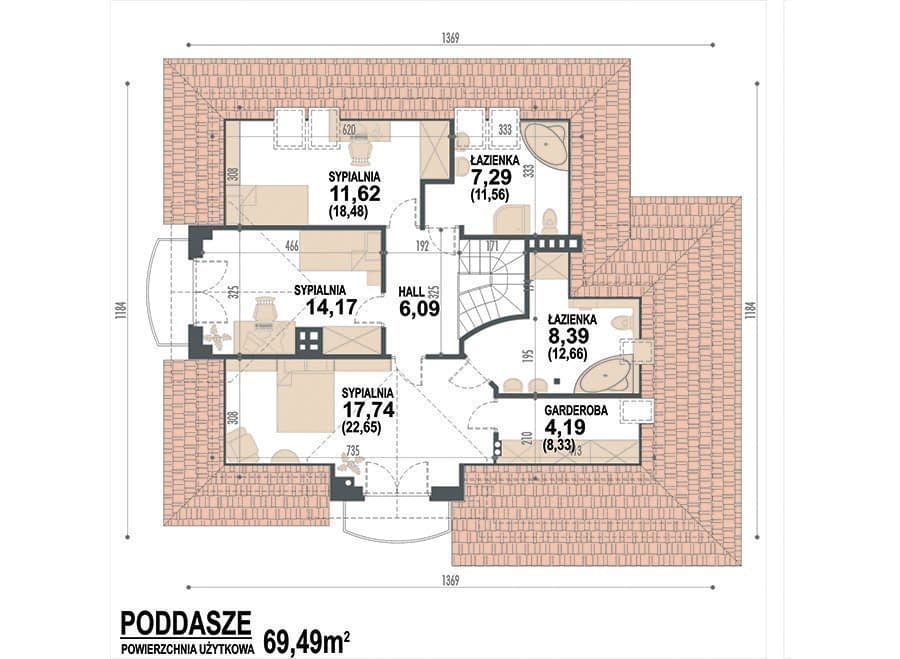

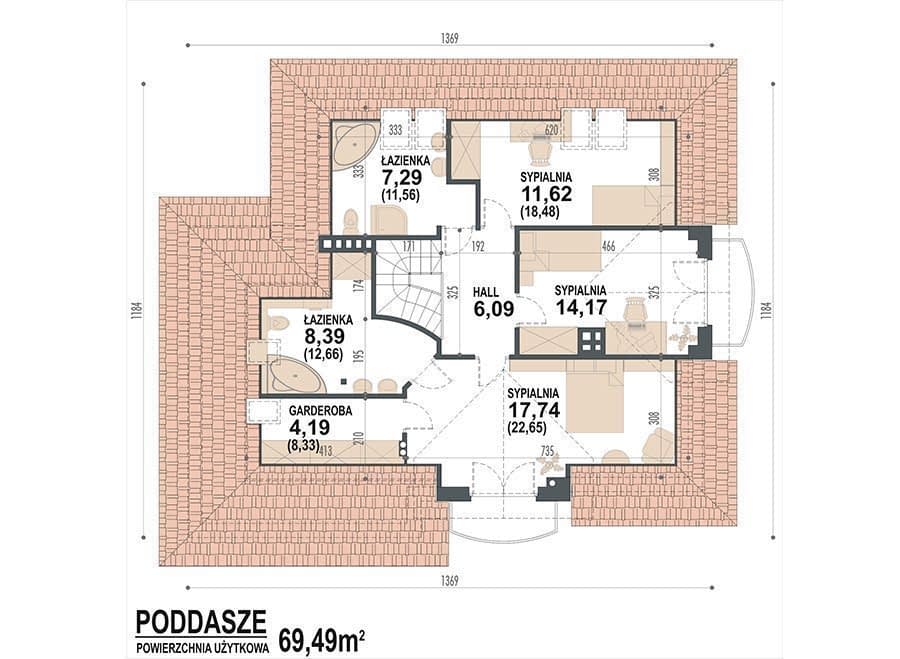

Rzut poddasza

Rzut projektu Opałek K 2G - Rzut poddasza

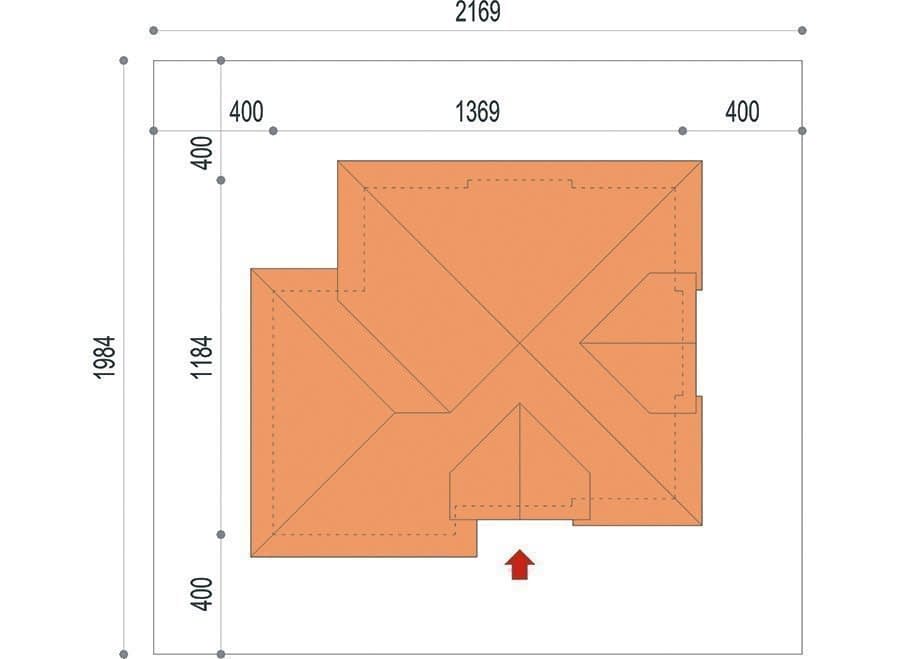

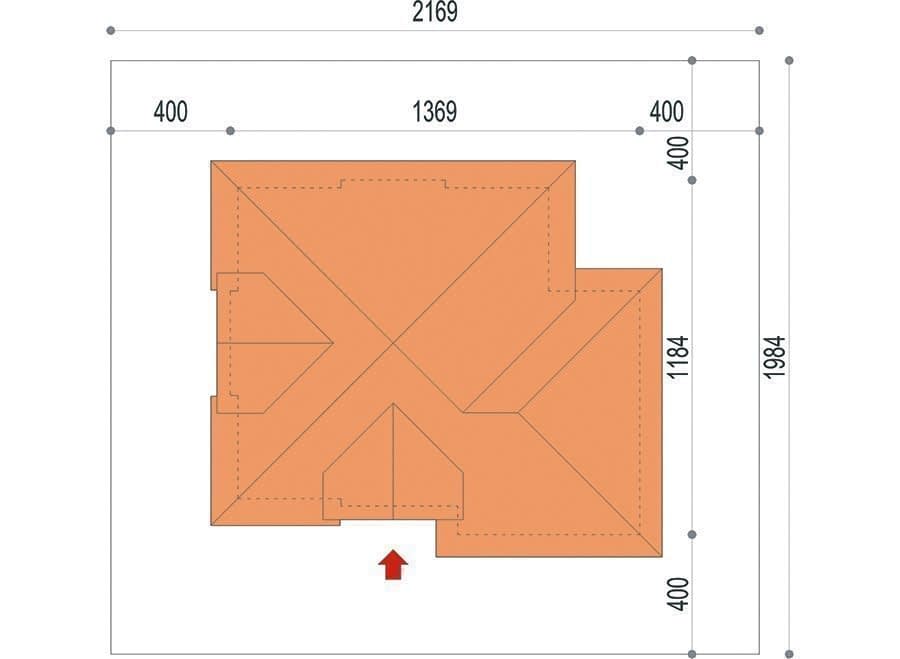

Rzut sytuacyjny

Rzut projektu Opałek K 2G - Rzut sytuacyjny

Rzut parteru

Rzut projektu Opałek K 2G - Rzut parteru

Rzut poddasza

Rzut projektu Opałek K 2G - Rzut poddasza

Rzut sytuacyjny

Rzut projektu Opałek K 2G - Rzut sytuacyjny

Dane techniczne

  • Powierzchnia użytkowa136.8 m²
  • Powierzchnia netto173.55 m²
  • Powierzchnia zabudowy139.15 m²
  • Kubatura813 m³
  • Wysokość domu9.07 m
  • PoddaszeUżytkowe
  • Minimalne wymiary działki19.84 x 21.69m
  • GarażBez garażu
  • Rodzaj dachuCzterospadowy
  • Kąt nach. dachu40°

Zawartość projektu



Komplet dokumentacji projektowej składa się z trzech egzemplarzy projektu architektoniczno-budowlanego oraz trzech egzemplarzy projektu technicznego.
Dokumentacja jest zgodna z WT2021 oraz Eurokodami i zawiera:

  • informacje jak uzyskać pozwolenie na budowę
  • zakres obowiązków projektanta dokonującego adaptacji
  • zgoda autora projektu na dokonanie zmian w dokumentacji projektowej
  • wytyczne techniczne dla oceny energetycznej budynku
  • przedmiar
  • zestawienie materiałów, sprzętu i roboczogodzin
  • projekt architektoniczny
  • wizualizację
  • projekt konstrukcyjny
  • projekt instalacji sanitarnych
  • projekt instalacji elektrycznych
  • projekt rekuperacji
  • projekt systemu solarów do ogrzania wody użytkowej.

Projektanci wyrażają zgodę na następujące zmiany w dokumentacji projektowej:

  • zmiany technologiczne i materiałowe - rodzaj stropu, schodów, materiały ścienne, izolacyjne i wykończeniowe, pokrycie dachowe
  • dostosowanie posadowienia budynku do warunków geotechnicznych i zmiana wysokości posadowienia
  • dostosowanie konstrukcji budynku do stref obciążenia śniegiem i wiatrem
  • wykonanie częściowego lub całkowitego podpiwniczenia budynku
  • zmiany usytuowania ścian nośnych, działowych i otworów drzwiowych
  • zmiany funkcji i układu pomieszczeń
  • zmiana nachylenia kąta połaci dachowej, konstrukcji i kształtu dachu, doprojektowanie, przeprojektowanie lub likwidacja lukarn
  • zmiany w wymiarach zewnętrznych i wysokości budynku (powiększenie lub pomniejszenie budynku)
  • zmiana materiałów i rozwiązań instalacyjnych, przebiegu instalacji wewnętrznych, zmiana sposobu ogrzewania
  • przeprojektowanie kominów
  • zmiana usytuowania, ilości, kształtu i wielkości okien i drzwi w elewacjach zewnętrznych budynku
  • zmiana kolorystyki budynku
  • zmiana kształtu i usytuowania tarasów, schodów zewnętrznych i wewnętrznych budynku
  • zmiana wysokości kondygnacji oraz podwyższenie ścianki kolankowej
  • likwidacja lub zmniejszenie podcieni i wnęk w bryle budynku
  • likwidacja, przeprojektowanie lub doprojektowanie słupów, balkonów i wykuszy
  • zmiana poddasza na użytkowe lub nieużytkowe.

Powyższe zmiany mogą dokonać osoby posiadające odpowiednie uprawnienia zgodnie z obowiązującymi normami i przepisami prawa budowlanego. Wyżej wymienione zmiany powinny być naniesione czerwonym pisakiem w czterech oryginalnych egzemplarzach projektu gotowego lub dołączone jako aneks. Dokonanie zmian wybiegających poza wymieniony zakres wymaga zgody autora projektu.
