Projekt domu ORLEAN 2 C dom mieszkalny, całoroczny

Konstrukcja

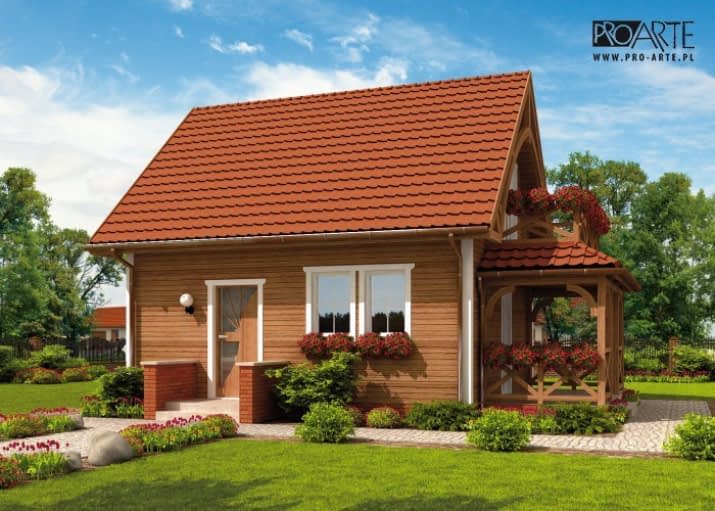

FORMA ARCHITEKTONICZNA:

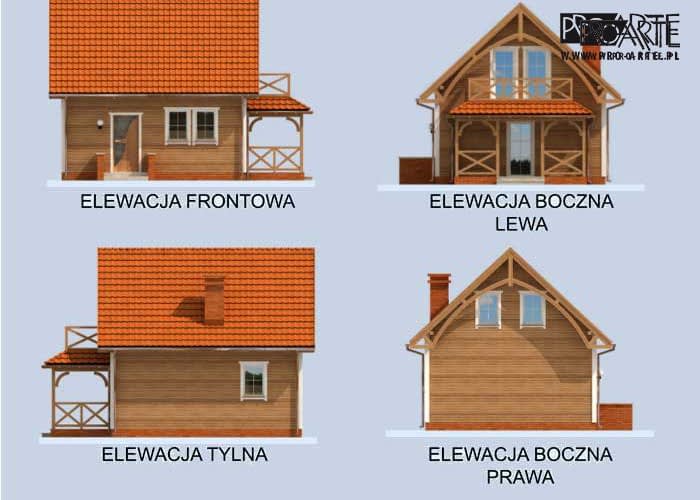

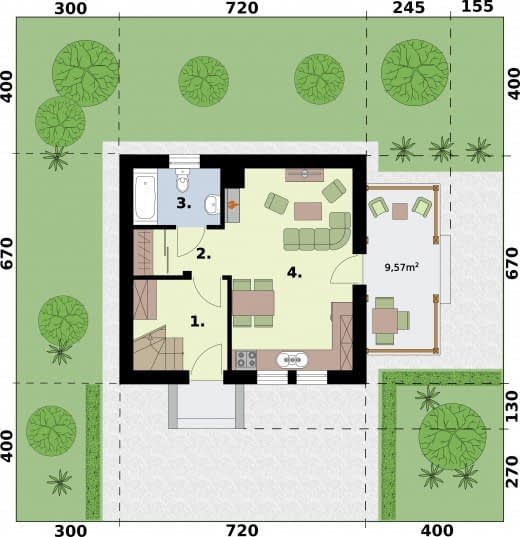

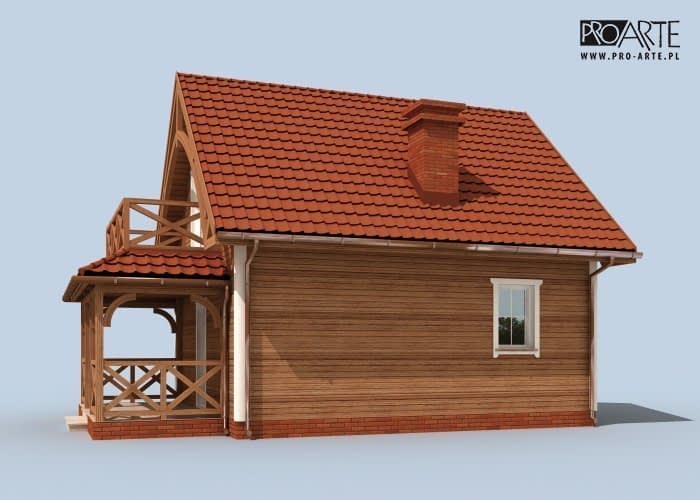

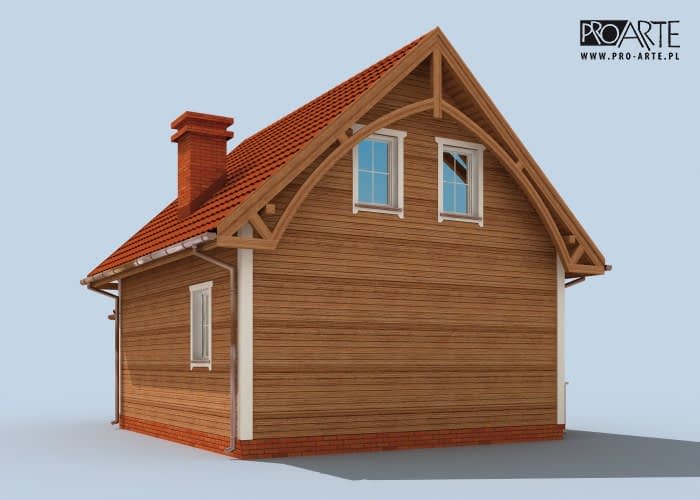

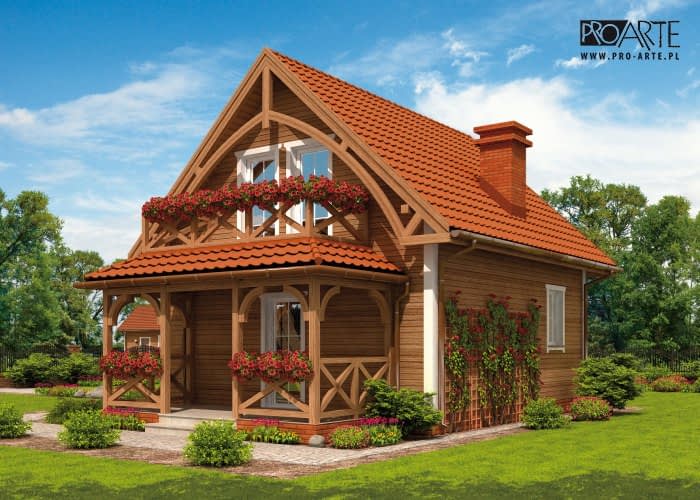

Budynek o zwartej bryle, parterowy z poddaszem użytkowym. Budynek przekryty jest dachem dwuspadowym, natomiast nad werandą trzyspadowym. Maksymalna wysokość budynku wynosi 7,35m. Nowoprojektowany budynek swoją formą nawiązywać winien do zabudowy występującej w sąsiedztwie planowanej inwestycji.

KONSTRUKCJA: Główne rozwiązania konstrukcyjno - materiałowe: Projektowany budynek zaprojektowano w technologii murowanej. Główną konstrukcję nośną stanowić będą: ławy i stopy fundamentowe żelbetowe, ściany nośne w układzie mieszanym spięte wieńcami, strop gęstożebrowy. Nad budynkiem dach dwuspadowy, oparty na więźbie o konstrukcji drewnianej w formie wiązarów krokwiowo-jętkowych. Drewno użyte do wykonania elementów konstrykcyjnych budynku powinno być klasy co najmniej C-24 i wilgotności nie większej niż 18%.

FUNDAMENTY: Ławy fundamentowe wykonać z betonu C20/25 (dawne B25) i posadowić na 2 warstwach papy na sucho, ułożonych na podkładzie z chudego betonu gr. 10cm. Ławy zazbroić prętami Ø12 (stal A-IIIN (34GS), strzemiona Ø8 (stal A-I (PB240)). Głębokość posadowienia ław fundamentowych ustalono na poziomie 1,00m poniżej terenu przyległego do budynku. Przed przystąpieniem do prac budowlanych należy zdjąć warstwę humusu w obrębie fundamentów. Pod fundamentami należy wykonać warstwę ochronna z 10cm chudego betonu. Po wykonaniu wykopów do poziomu posadowienia fundamentów kierownik budowy powinien sprawdzić, czy rodzaj i stan gruntu odpowiada założeniom przyjętym w projekcie. Po wykonaniu prac fundamentowych wykop zasypywać piaskiem grubym lub żwirem warstwami o gr. 25-30cm i ubijać mechanicznie do wartości IL=0,60 np: za pomocą zagęszczarek wibracyjnych. Do obliczeń ław fundamentowych zostały przyjęte proste warunki gruntowe o normatywnym oporze obliczeniowy podłoża równym 150kPa. Głębokość posadowienia i wymiary fundamentu należy każdorazowo adaptować do warunków lokalnych występujących w miejscu planowanej inwestycji. Na terenach objętych szkodami górniczymi należy sporządzić odrębny projekt.

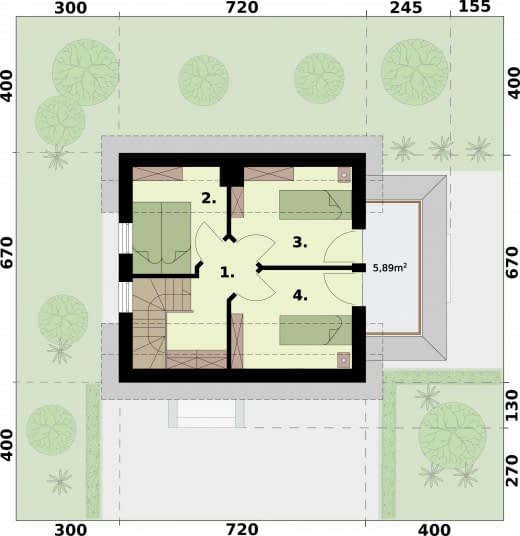

Wysokość ściany kolankowej 0.90m

Projekty są dostępne w wersji książkowej, drukowanej w tak zwanym w nowym trybie 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego. Na życzenie przesyłamy rzuty i przekroje wersji podstawowych dokumentacji w formacie PDF

Każdy projekt architektoniczno-budowlany domu składa się z następujących części:
- strona tytułowa,
- oświadczenie
- część opisowa projektu architektoniczno-budowlanego,
- projektowana charakterystyka energetyczna z analizą,
- część rysunkowej projektu architektoniczno-budowlanego,
- zaświadczenia i uprawnienia.

Każdy projekt techniczny domu składa się z:
- strony tytułowej,
- oświadczenia,
- części opisowej projektu technicznego,
- części rysunkowej projektu technicznego,
- części konstrukcyjnej,
- zaświadczenia i uprawnień,
- zestawień drewna i stali,
-instalacji elektrycznej i odgromowej,
-instalacji sanitarnych, gazowych i centralnego ogrzewania.

Do projektu na życzenie dołączamy obliczenia statyczno-wytrzymałościowe.

Inwestor otrzymuje 3 opieczętowane sztuki projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego tworzące komplet, każdy z plombą zabezpieczającą i oryginalnym hologramem biura.

Pierwszy egzemplarz tomu I zawiera zgodę in blanco na wszystkie zmiany wprowadzane do projektu po zakupie przez lokalnego wybranego na własną rękę przez Inwestora architekta adaptującego/kierownika budowy. Do teczki projektów dołączamy także zaświadczenia i aktualne wpisy do Izb autorów projektu oraz wpisy aktualne na czas sporządzenia projektu.
