ORLEAN 3 C dom mieszkalny, całoroczny

2 899 zł
Projekty>Domy>Projekt domu ORLEAN 3 C dom mieszkalny, całoroczny

Projekt domu ORLEAN 3 C dom mieszkalny, całoroczny

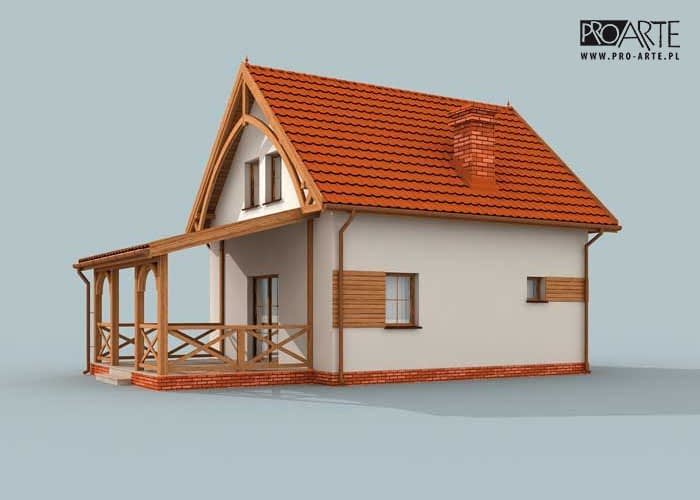

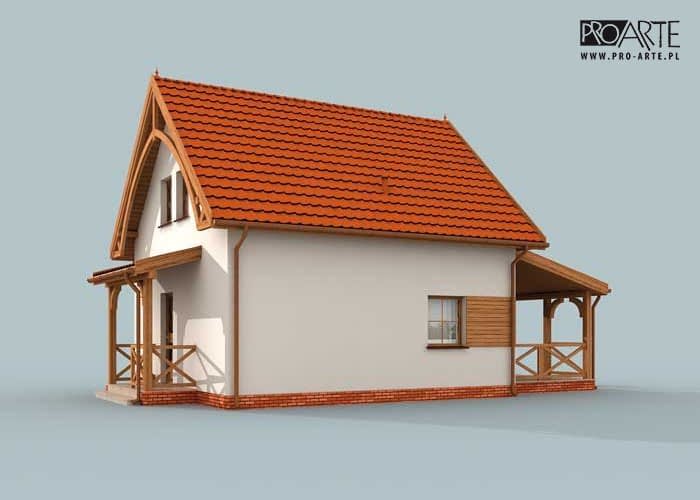

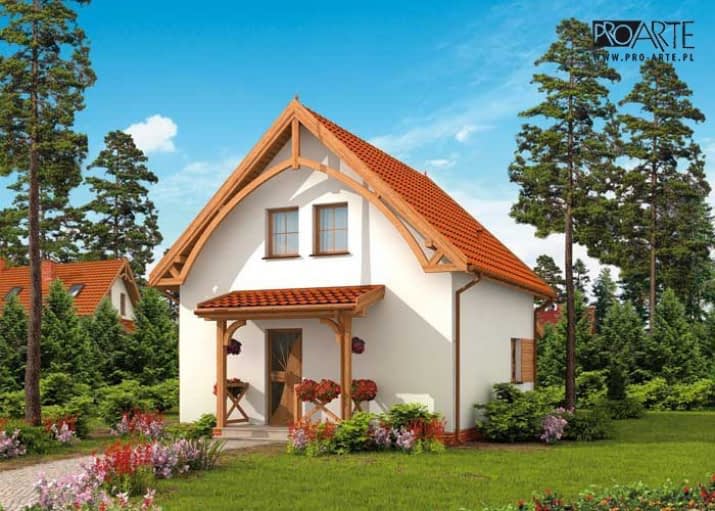

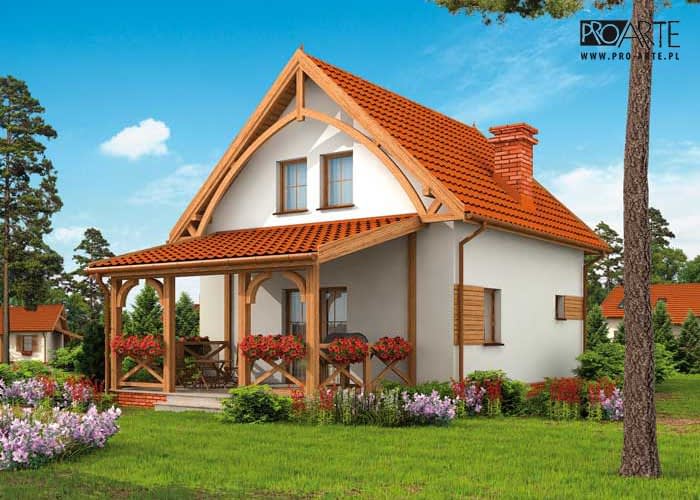

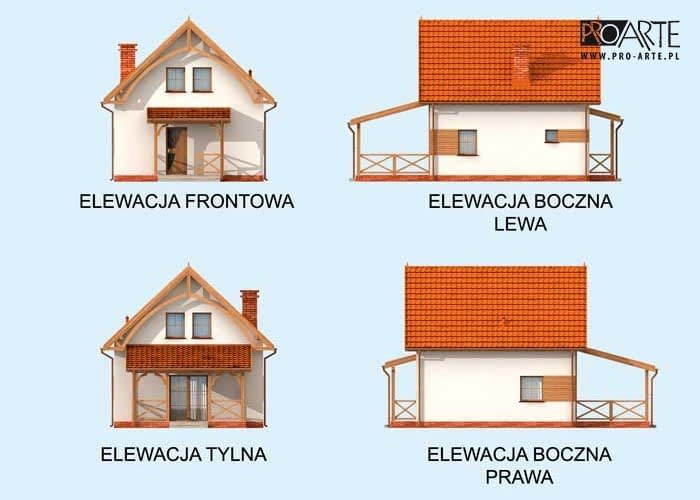

ORLEAN 3 C dom mieszkalny, całoroczny - wizualizacja 2
ORLEAN 3 C dom mieszkalny, całoroczny - wizualizacja 3
ORLEAN 3 C dom mieszkalny, całoroczny - wizualizacja 4
ORLEAN 3 C dom mieszkalny, całoroczny - wizualizacja 5
ORLEAN 3 C dom mieszkalny, całoroczny - wizualizacja 6
Autor projektu:PRO ARTE Arkadiusz Woch, Krzysztof Biodrowicz s.j.
Lustrzane odbicie
Dodaj do schowka
Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
2 899 zł
Zadaj pytanie
  • Typ projektuWolnostojący
  • Powierzchnia użytkowa68.02 m²
  • Kondygnacjez poddaszem
  • GarażBez garażu
  • DachDwuspadowy
  • Kąt nach. dachu43°
  • Odbicie lustrzaneTak
  • Czas realizacjido 10 dni roboczych
    • Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Opis projektu

ORLEAN 3 C - projekt domu mieszkalnego, całorocznego z poddaszem użytkowym. ORLEAN 3 to najdoskonalszy projekt z seriiOrlean. Za jego niepowtarzalny styl odpowiedzialne są przewidywanie praktycznych zastosowań projektu oraz jego dopracowanie w każdym szczególe. Uwagę zwraca poddasze z dwoma oknami wychodzącymi na zachód, pod nimi znajduje się gustowny, drewniany ganek, nadający wejściu estetycznego charakteru. Dach z obu stron spinają eleganckie gotowe jętki ozdobne, do kupienia w całości. Weranda ze ślicznym balkonem stanowiącym jej zadaszenie znajduje się po przeciwnej stronie domu. Na parterze znajdziemy komunikację wiodącą do łazienki i pokoju dziennego z aneksem kuchennym. Miejscem centralnym skupiającym domowników, nie tylko w zimowe wieczory, będzie z pewnością znajdujący się w salonie kominek. Na poddaszu zostały rozmieszczone trzy sypialnie, każda z nich posiada własne wyjście na klatkę schodową. Budynek ma program użytkowy domu mieszkalnego, spełnia warunki techniczne podyktowane tej grupie obiektów. Ma system ogrzewania bazujący na kotle gazowym, wiatropłap oraz termoizolacje przegród budowlanych: dachu, ścian zewnętrznych.

Zobacz inne projekty tej serii:
Orlean
Orlean 2
Orlean 3
Orlean 4
Orlean 5


Projekt składa się z 3 części architektoniczno-budowlanej opisanej jako TOM I oraz 3 części technicznej, zawierającej opis, rysunki konstrukcyjne, zestawienia drewna i stalo, projekty wewnętrznych instalacji sanitarnych i instalacji elektrycznej. Opracowanie opisane jako TOM II. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.

Konstrukcja

Technologia tradycyjna:

- powierzchnia zabudowy budynku -49,64m2
- powierzchnia werandy i podestów -24,05m2
- powierzchnia użytkowa parteu + weranda + poddasze = 37,41 + 17,46 + 27,79m2
- kubatura -395,00
- ściany zewnętrzne murowane gr. 30 cm
- ściany wewnętrzne (nośne) gr. 25 cm i działowe gr. 12 cm
- wszystkie ściany  wykonane z  pustaków ceramicznych "POROTHERM"
- strop gęstożebrowy "POROTHERM" o gr 23 cm.
- konstrukcja więźby dachowej drewniana w układzie krokwiowym
- pokrycie dachówka ceramiczna
- projekt posiada kominek
- istnieje możliwość adaptacji obiektu na budynek całoroczny
- w przypadku wersji całorocznej docieplenie warstwą styropianu gr. 10 cm.
- instalacja grzewcza w wersji całorocznej : kocioł gazowy zlokalizowany w łazience
 Technologia szkieletu drewnianego : - ściany zewnętrzne : słupki 4x15 rozstawione max. co 40cm obite zewnątrz płytą OSB 3 1,2cm , a wewnątrz płytą GK 1,25cm , przestrzeń pomiędzy słupkami wypełniona wełną mineralną 15cm. - ściana wewnętrzna : słupki 4x7 rozstawione max. co 40cm obite z dwóch stron płytą GK 1,25cm przestrzeń pomiędzy słupkami wypełniona wełną mineralną 7cm - konstrukcja więźby dachowej drewniana, pokrycie dachówka ceramiczna. - istnieje mozliwośc adaptacji obiektu na budynek całoroczny - docieplenie warstwą styropianu gr. 10 cm.

Rzuty

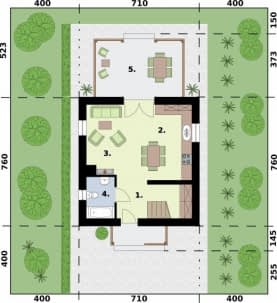

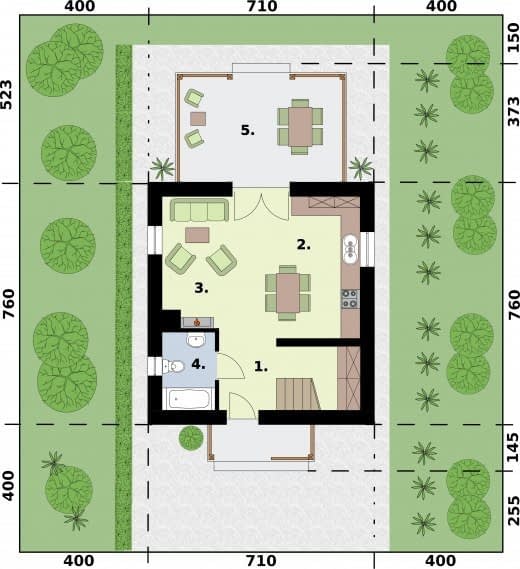

Rzut przyziemia

  • 1. Wiatrołap z klatką schodową9.42
  • 2. Kuchnia z aneksem jadalnym10.62
  • 3. Pokój dzienny15.48
  • 4. Łazienka3.94
  • 5. Weranda17
Rzut projektu ORLEAN 3 C dom mieszkalny, całoroczny - Rzut przyziemia

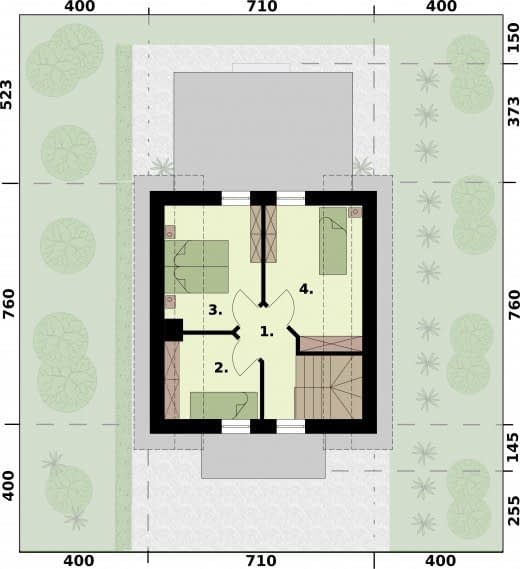

Rzut poddasza

  • 1. Komunikacja5.72
  • 2. Sypialnia5.4
  • 3. Sypialnia8.3
  • 4. Sypialnia9.14
Rzut projektu ORLEAN 3 C dom mieszkalny, całoroczny - Rzut poddasza

Dane techniczne

  • Powierzchnia użytkowa68.02 m²
  • Powierzchnia zabudowy53.96 m²
  • Liczba pokoi9
  • Powierzchnia dachu124 m²
  • Kubatura332 m³
  • Wysokość domu7.82 m
  • PoddaszeUżytkowe
  • Minimalne wymiary działki15.3 x 14.8m
  • GarażBez garażu
  • Rodzaj dachuDwuspadowy
  • Kąt nach. dachu43°

Zawartość projektu

Projekty są dostępne w wersji książkowej, drukowanej w tak zwanym w nowym trybie 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego. Na życzenie przesyłamy rzuty i przekroje wersji podstawowych dokumentacji w formacie PDF

Każdy projekt architektoniczno-budowlany domu składa się z następujących części:
- strona tytułowa,
- oświadczenie
- część opisowa projektu architektoniczno-budowlanego,
- projektowana charakterystyka energetyczna z analizą,
- część rysunkowej projektu architektoniczno-budowlanego,
- zaświadczenia i uprawnienia.

Każdy projekt techniczny domu składa się z:
- strony tytułowej,
- oświadczenia,
- części opisowej projektu technicznego,
- części rysunkowej projektu technicznego,
- części konstrukcyjnej,
- zaświadczenia i uprawnień,
- zestawień drewna i stali,
-instalacji elektrycznej i odgromowej,
-instalacji sanitarnych, gazowych i centralnego ogrzewania.

Do projektu na życzenie dołączamy obliczenia statyczno-wytrzymałościowe.

Inwestor otrzymuje 3 opieczętowane sztuki projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego tworzące komplet, każdy z plombą zabezpieczającą i oryginalnym hologramem biura.

Pierwszy egzemplarz tomu I zawiera zgodę in blanco na wszystkie zmiany wprowadzane do projektu po zakupie przez lokalnego wybranego na własną rękę przez Inwestora architekta adaptującego/kierownika budowy. Do teczki projektów dołączamy także zaświadczenia i aktualne wpisy do Izb autorów projektu oraz wpisy aktualne na czas sporządzenia projektu.
