Projekt domu Rawena II

Zgodność z WT 2021 i Eurokodami

Opis projektu

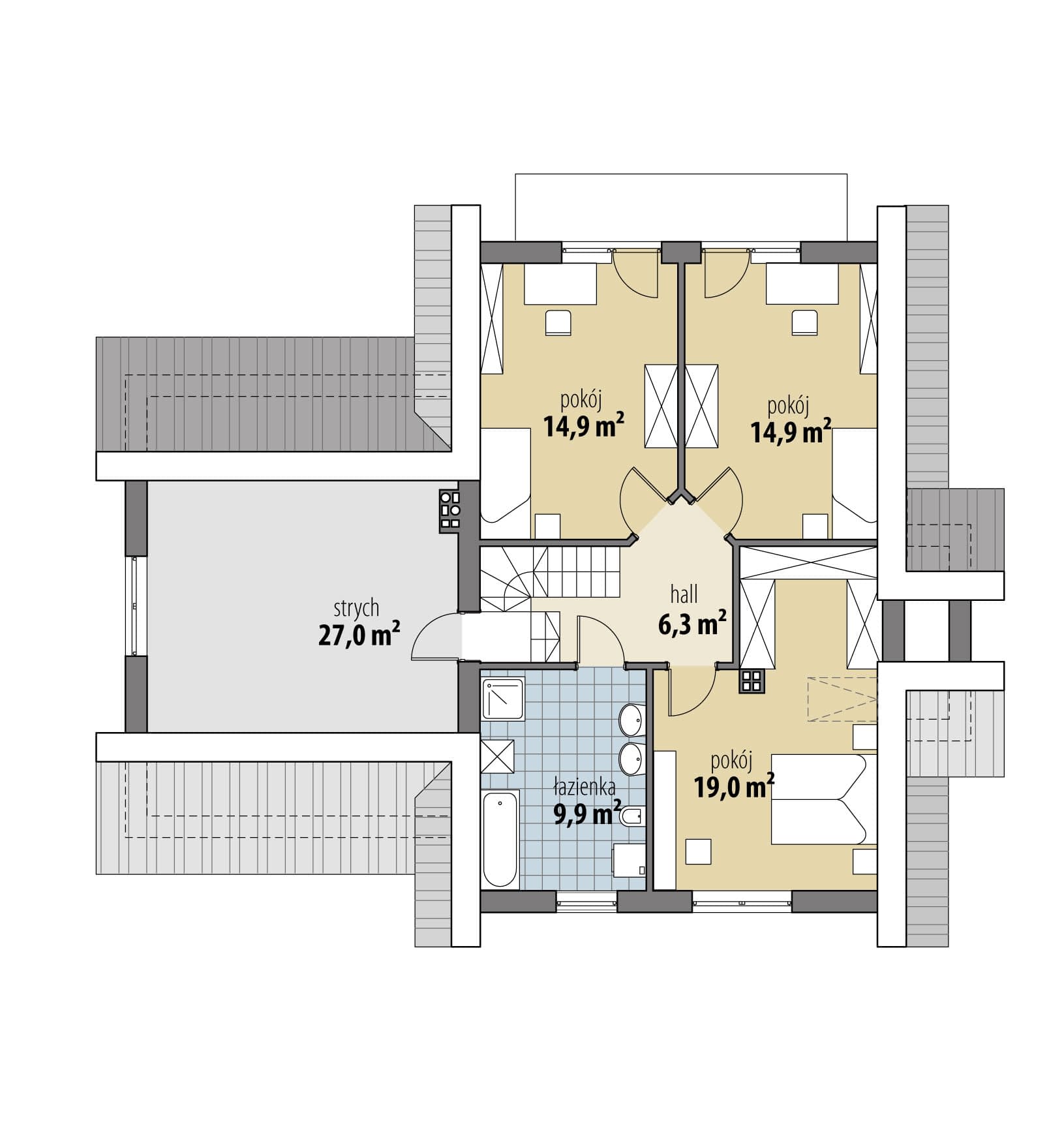

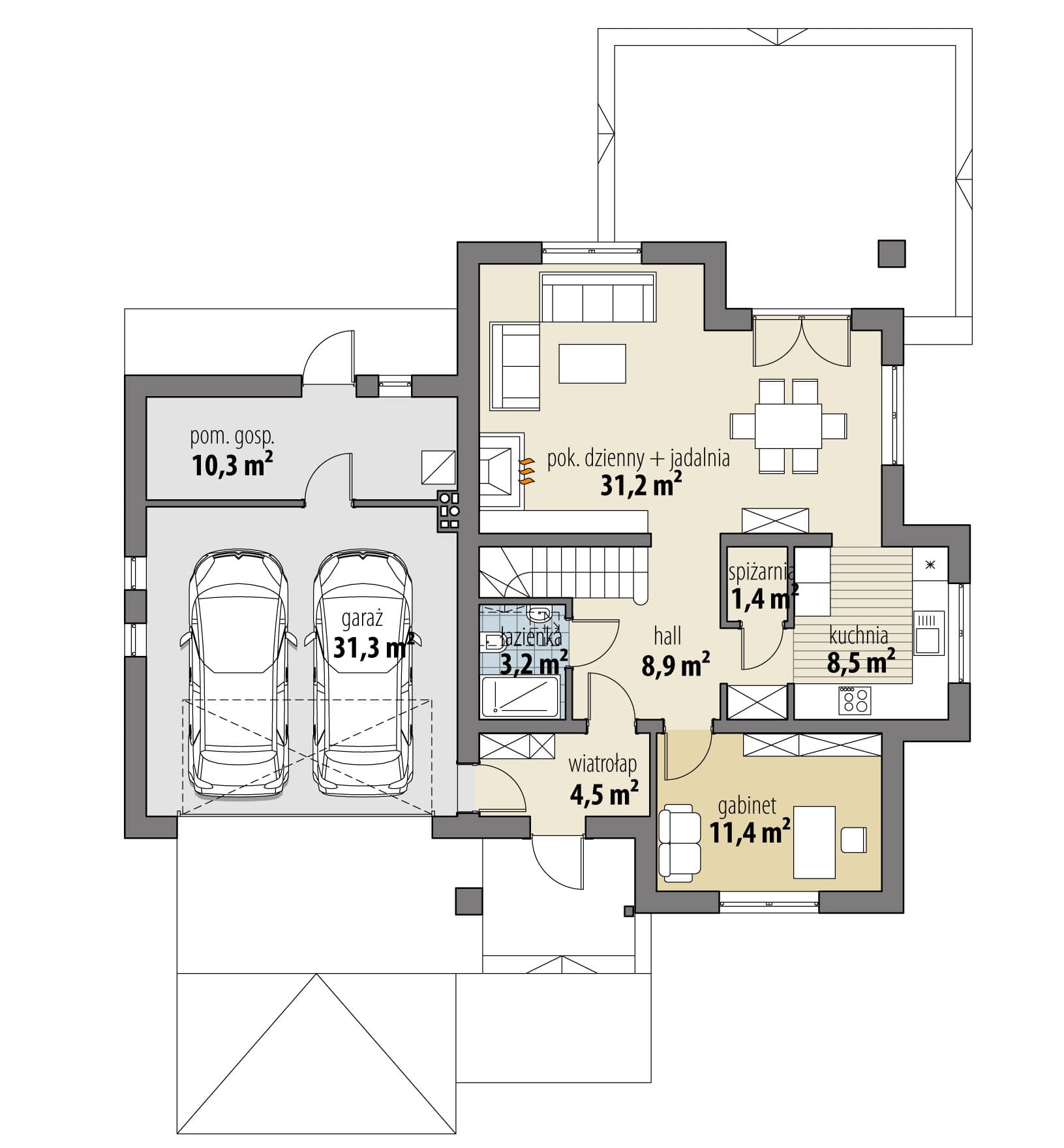

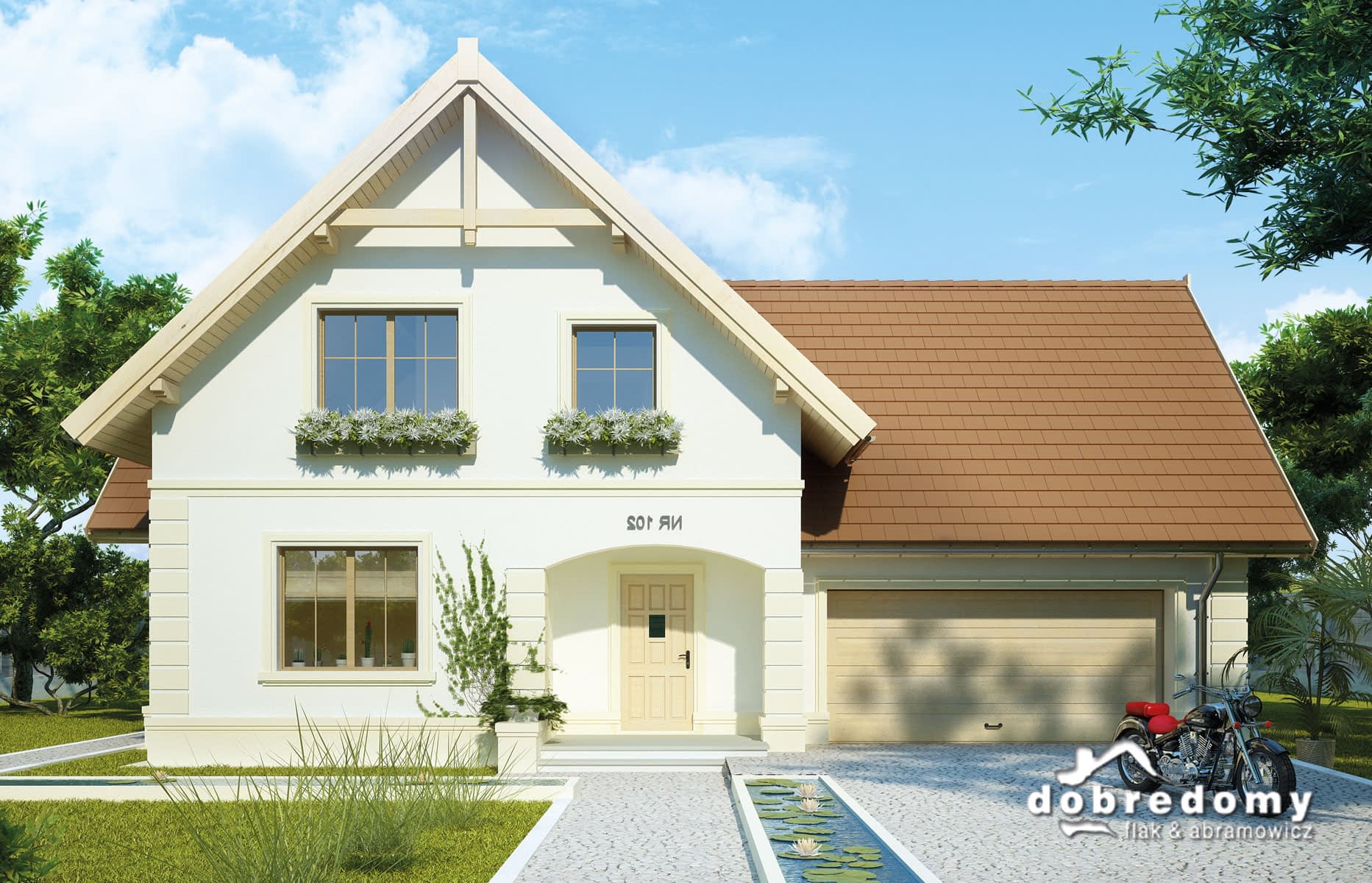

Dom z użytkowym poddaszem, przeznaczony dla 4-5-osobowej rodziny. Na parterze zlokalizowano pokój dzienny połączony z jadalnią, kuchnię, schowek, pokój, łazienkę, dwustanowiskowy garaż oraz pomieszczenie gospodarcze z bezpośrednim wyjściem na ogród. Na poddaszu znajdują się trzy sypialnie, łazienka oraz strych, który można zaadaptować na dodatkowy pokój. Projekt dostępny w wersji z garażem jednostanowiskowym - Rawena. Projekt może być wykorzystany do zabudowy bliźniaczej.

Konstrukcja

Ściany zewnętrzne warstwowe z bloczków wapienno-piaskowych, na fundamentach betonowych. Ściany wewnętrzne z bloczków wapienno-piaskowych, na poddaszu g-k. Strop gęstożebrowy z elementami żelbetowymi.

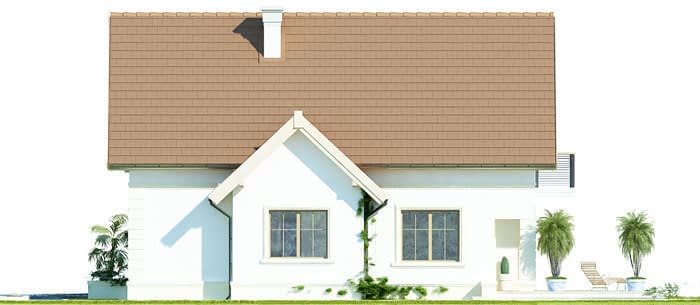

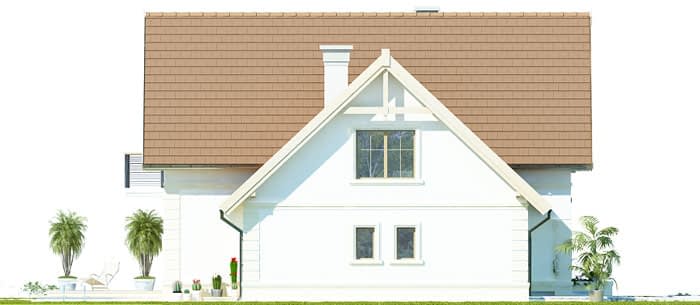

Elewacje pokryte tynkiem strukturalnym w systemie ociepleń Termo Organika. W projekcie zastosowano okna dachowe marki FAKRO. Pokrycie dachu - dachówka ceramiczna lub cementowa CREATON.

Komplet dokumentacji projektowej stanowi:

1. Trzy (3) egzemplarze projektu architektoniczno-budowlanego

• architektura – opis,
• architektura - rysunki.

2. Dwa (2) egzemplarze projektu technicznego:

• architektura - rysunki,
• konstrukcja - opis,
• konstrukcja - rysunki,
• instalacje sanitarne,
• instalacje sanitarne opis,
• instalacje elektryczne,
• instalacje elektryczne opis.

3. MATERIAŁY POMOCNICZE w 1 egzemplarzu.

• rysunki wykonawcze elementów żelbetowych,
• zestawienie stali zbrojeniowej,
• zestawienie elementów konstrukcyjnych więźby dachowej
• tabela elementów z kosztorysu stanu surowego zamkniętego (obejmującą robociznę, materiały i sprzęt).

Uprawnienia - wszystkie projekty domów mają stosowne uprawnienia i zaświadczenia potwierdzające przynależność do izb wszystkich projektantów, będących autorami prezentowanych na tej stronie koncepcji domów.

Zmiany w projekcie domu, które nie naruszają jego konstrukcji , możecie Państwo wprowadzać we współpracy z projektantem adaptującym projekt gotowy, bez konieczności konsultowania tego z autorem dokumentacji.

Poniżej prezentujemy zakres zmian, które nie wymagają zgody ze strony naszej Pracowni:

• Zmiany wymiarów fundamentów wynikające z dostosowania budynku do lokalnych warunków gruntowych.
• Wprowadzenie całkowitego lub częściowego podpiwniczenia budynku pod warunkiem nie wynoszenia poziomu parteru w stosunku do poziomu terenu.
• Zaprojektowanie użycia innych materiałów na konstrukcję budynku (ściany stropy) przy zachowaniu wymaganych przepisami i normami parametrów oraz pod warunkiem zachowania walorów użytkowych budynku.
• Rodzaj stropów – przy zachowaniu układu konstrukcji i wymaganych przepisami oraz normami parametrów.
• Materiały ścian zewnętrznych i wykończeniowych (tynki, posadzki, dachówki, izolacja cieplna i przeciwwilgociowa) pod warunkiem utrzymania wymaganych parametrów (tj. np. wytrzymałość, ciepłochłonność).
• Program użytkowy wewnątrz budynku; np. przesunięcie lub likwidacja ścian działowych i zmiana lokalizacji, ilości i kształtu okien oraz drzwi, przy zachowaniu wymaganych przepisami i normami parametrów.
• Kąt nachylenia dachu do 10 proc. lub 5 stopni, pod warunkiem dostosowania konstrukcyjnego i zachowania formy architektonicznej.
• Zmiana przekrojów elementów konstrukcji dachowej wynikająca z dostosowania do materiałów pokrycia lub z dostosowania budynku do innych stref śniegowych i wiatrowych niż podano w projekcie.
• Kolorystyka elewacji, detali dekoracyjnych, kształtu podjazdów i tarasów.
• Instalacja: wodna, kanalizacyjna, gazowa, elektryczna i centralnego ogrzewania - pod warunkiem zachowania obowiązujących norm i przepisów prawa budowlanego.
• Realizacja projektu wg. lustrzanego odbicia.
