Projekt domu RIO
+5
- Typ projektuWolnostojący
- Powierzchnia użytkowa117.93 m²
- Kondygnacjez poddaszem
- GarażJednostanowiskowy
- DachDwuspadowy
- Kąt nach. dachu43°
- Odbicie lustrzaneTak
- Czas realizacjido 10 dni roboczych Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu
Konstrukcja
- powierzchnia użytkowa - 113,539m2
- powierzchnia użytkowa garażu - 19,7m2
- powierzchnia użytkowa strychu - 6,13m2
- powierzchnia zabudowy - 103,2m2
- powierzchnia całkowita -201,58m2
- kubatura - 636,00m3
- ściany zewnętrzne nośne murowane grubości 30cm.- ściany wewnętrzne nośne murowane grubości 25cm.
- ściany wewnętrzne działowe grubości 12cm .
- ocieplenie : styropian 10cm
- wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM" .
- wysokość budynku 8,89m .
- dach jednospadowy 43° .
- więźba dachowa drewniana.
- pokrycie dachu: dachówka ceramiczna.
- zastosowane ogrzewanie: gazowe.
Rzuty

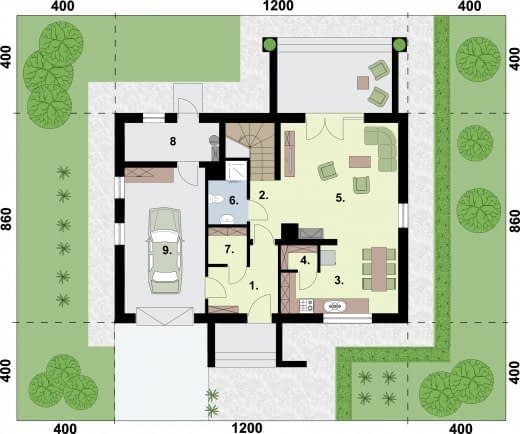

Rzut przyziemia
- 2. Komunikacja5.93
- 1. Wiatrołap5.25
- 3. Kuchnia11.67
- 4. Spiżarnia1.43
- 5. Pokój dzienny22.19
- 6. Łazienka3.36
- 9. Garaż19
- 7. Pomieszczenie Gosp.2.21
- 8. Kotłownia5.97

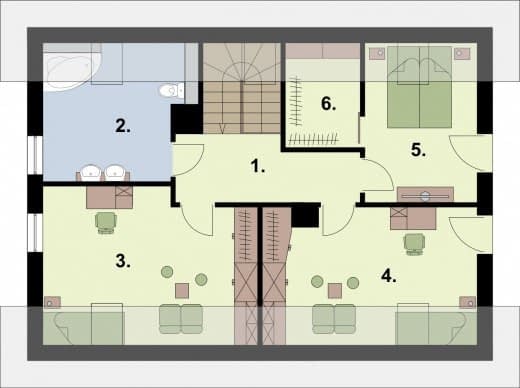

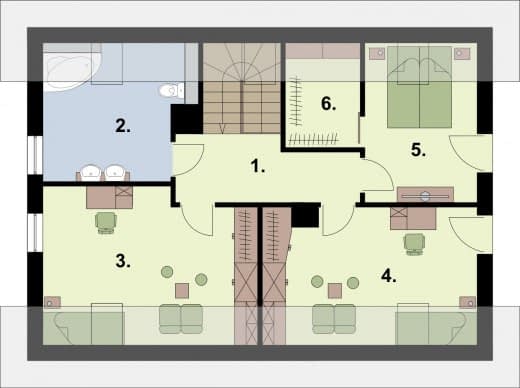

Rzut poddasza
- 1. Komunikacja10.11
- 4. Pokój15.2
- 5. Sypialnia9.68
- 6. Garderoba3.55
- 2. Łazienka10
- 3. Pokój17.35
Dane techniczne
- Powierzchnia użytkowa117.93 m²
- Powierzchnia zabudowy104.03 m²
- Liczba pokoi15
- Powierzchnia dachu196 m²
- Kubatura735.41 m³
- Wysokość domu8.74 m
- PoddaszeUżytkowe
- Minimalne wymiary działki20.04 x 21.8m
- GarażJednostanowiskowy
- Rodzaj dachuDwuspadowy
- Kąt nach. dachu43°
Zawartość projektu
Projekty są dostępne w wersji książkowej, drukowanej w tak zwanym w nowym trybie 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego. Na życzenie przesyłamy rzuty i przekroje wersji podstawowych dokumentacji w formacie PDF
Każdy projekt architektoniczno-budowlany domu składa się z następujących części:
- strona tytułowa,
- oświadczenie
- część opisowa projektu architektoniczno-budowlanego,
- projektowana charakterystyka energetyczna z analizą,
- część rysunkowej projektu architektoniczno-budowlanego,
- zaświadczenia i uprawnienia.
Każdy projekt techniczny domu składa się z:
- strony tytułowej,
- oświadczenia,
- części opisowej projektu technicznego,
- części rysunkowej projektu technicznego,
- części konstrukcyjnej,
- zaświadczenia i uprawnień,
- zestawień drewna i stali,
-instalacji elektrycznej i odgromowej,
-instalacji sanitarnych, gazowych i centralnego ogrzewania.
Do projektu na życzenie dołączamy obliczenia statyczno-wytrzymałościowe.
Inwestor otrzymuje 3 opieczętowane sztuki projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego tworzące komplet, każdy z plombą zabezpieczającą i oryginalnym hologramem biura.
Pierwszy egzemplarz tomu I zawiera zgodę in blanco na wszystkie zmiany wprowadzane do projektu po zakupie przez lokalnego wybranego na własną rękę przez Inwestora architekta adaptującego/kierownika budowy. Do teczki projektów dołączamy także zaświadczenia i aktualne wpisy do Izb autorów projektu oraz wpisy aktualne na czas sporządzenia projektu.
Dodatki
Bezpłatne dodatki
GratisZestaw umów
GratisZmiany w projekcie
GratisTablica budowy
GratisDziennik budowy
Płatne dodatki
Kosztorys
370 zł
Dodatkowy egzemplarz projektu
450 zł
Projekt wentylacji mechanicznej z rekuperatorem
450 zł
Projekt fotowoltaiki dla domu
750 zł
Projekt instalacji z ogrzewaniem podłogowym
400 zł
