Projekt domu RIO 2 projekt domu z bali drewnianych

Name: RIO 2 projekt domu z bali drewnianych
Brand: PRO ARTE Arkadiusz Woch, Krzysztof Biodrowicz s.j.
SKU: rio-2-projekt-domu-z-bali-drewnianych-1
Price: 3999.00 PLN
Availability: InStock

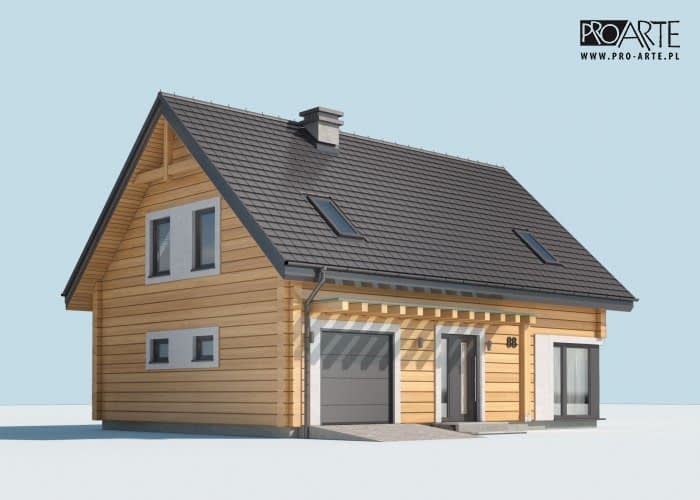

RIO 2 projekt domu z bali drewnianych - wizualizacja 2

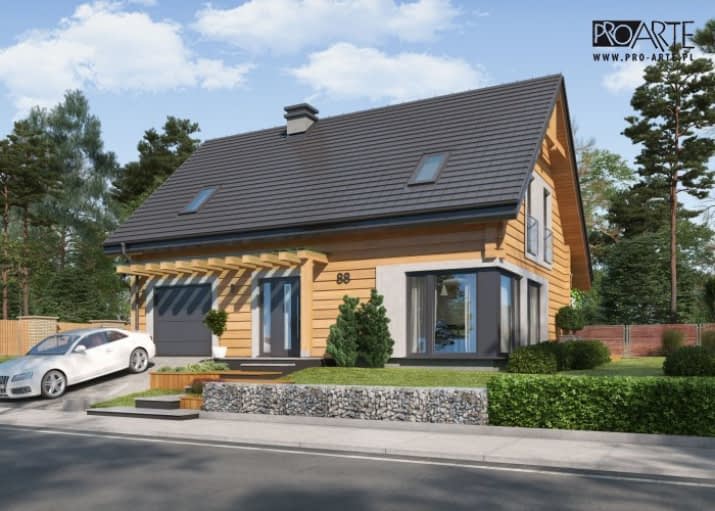

RIO 2 projekt domu z bali drewnianych - wizualizacja 3

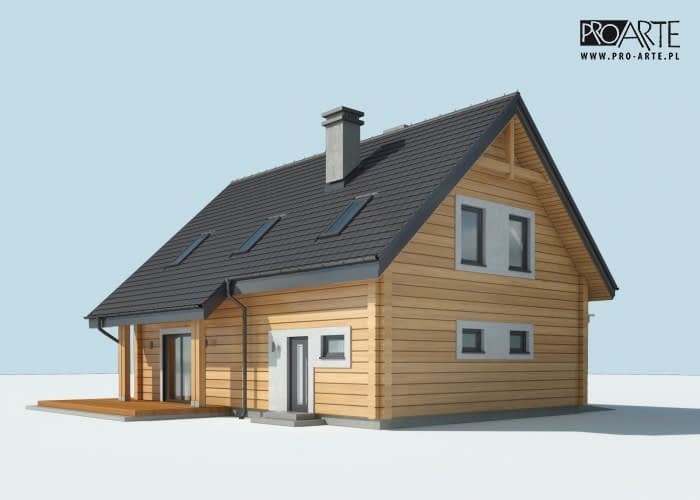

RIO 2 projekt domu z bali drewnianych - wizualizacja 4

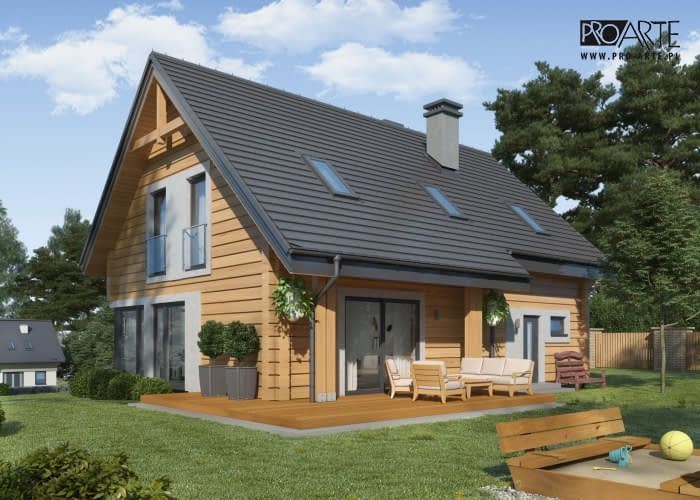

RIO 2 projekt domu z bali drewnianych - wizualizacja 5

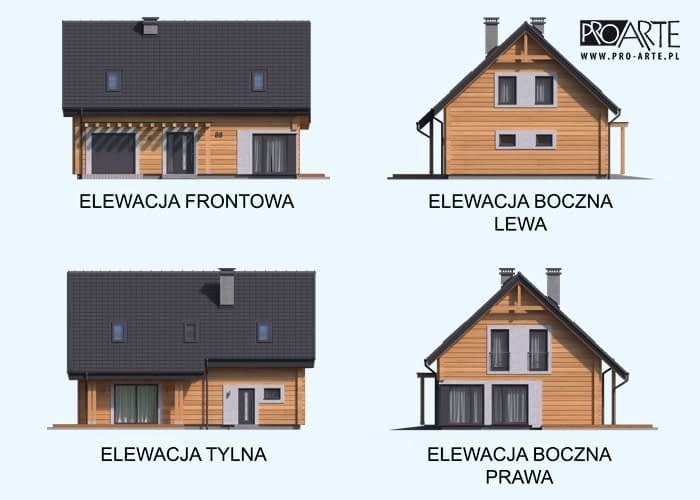

RIO 2 projekt domu z bali drewnianych - wizualizacja 6

Autor projektu:PRO ARTE Arkadiusz Woch, Krzysztof Biodrowicz s.j.

Lustrzane odbicie

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

3 999 zł

Zadaj pytanie

Typ projektuWolnostojący
Powierzchnia użytkowa118.27 m²
Kondygnacjez poddaszem
GarażJednostanowiskowy
DachDwuspadowy
Kąt nach. dachu43°
Odbicie lustrzaneTak
Czas realizacjido 10 dni roboczych

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

502 503 202

sklep@wbudowie.pl

Zapytaj o termin realizacji

Konstrukcja

WIĘŹBA DACHOWA. Pokrycie dachu zaprojektowano z dachówki, w konstrukcji dachu uwzględniono ocieplenie z wełny mineralnej i wykończenie płytami gipsowymi. Podstawowe przekroje elementów: krokiew 10x20cm, 18x22cm, 18x34cm; kleszcze 5x22cm (połączone przewiązkami co 90cm), płatew 18x18cm, słup 18x18cm, miecz 18x18cm, murłata 24x24cm – belka ściany wieńcowej. Dopuszczalne osłabienie krokwi a=3cm.

Elementy drewniane łączyć ze sobą za pomocą gwoździ przy pomocy łączników metalowych – blach systemowych, np: firma METAL-MIX s.c.. (www.metal-mix.pl).

Drewno świerkowe lub sosnowe klasy min.C27. Wszystkie elementy drewniane zabezpieczyć przed korozją i szkodnikami dostępnymi preparatami na bazie roztworów soli.

ŚCIANY DREWNIANE NOŚNE

Zaprojektowano w konstrukcji wieńcowej, podstawowe przekroje elementów: belka 24x24cm, 24x12cm, słup 16x24cm, słup 40cm.

Nad otworami okiennymi i drzwiowymi należy zastosować zagęszczony rozstaw łączników.

Drewno świerkowe lub sosnowe \klasy min.C27. Wszystkie elementy drewniane zabezpieczyć przed korozją i szkodnikami dostępnymi preparatami na bazie roztworów soli.

ŚCIANY DZIAŁOWE Drewniane szkieletowe lub z płyt gk na ruszcie metalowym.

STROP DREWNIANY, BELKI B.1 – B.6 Zaprojektowano jako strop drewniany, belkowy, przekrój belek (bxh) 16x24cm, 24x24cm; rozstaw belek wg rysunku stropu. Drewno świerkowe lub sosnowe klasy min.C27. Wszystkie elementy drewniane zabezpieczyć przed korozją i szkodnikami dostępnymi preparatami na bazie roztworów soli.

Rzuty

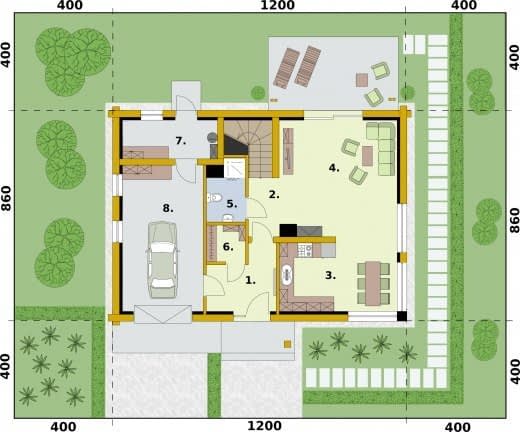

Rzut przyziemia

1 Wiatrołap6.25
2 Komunikacja5.1
3 Kuchnia13.27
4 Salon22.24
5 WC3.42
6 Garderoba2.29
7 Kotłownia5.97
8 Garaż19.42

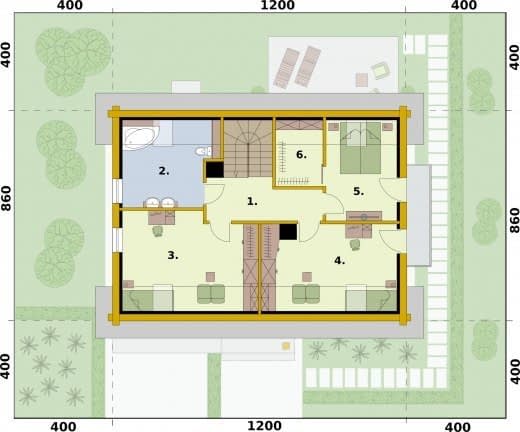

Rzut poddasza

1 Komunikacja9.63
2 Łazienka9.95
3 Pokój17.42
4 Pokój15.19
5 Sypialnia9.74
6 Garderoba3.77

Dane techniczne

Powierzchnia użytkowa118.27 m²
Powierzchnia zabudowy104.85 m²
Liczba pokoi13
Kubatura714 m³
Wysokość domu8.57 m
PoddaszeUżytkowe
Minimalne wymiary działki20 x 16.6m
GarażJednostanowiskowy
Rodzaj dachuDwuspadowy
Kąt nach. dachu43°

Instalacja grzewcza

Instalacja opcjonalna

Zawartość projektu

Projekty są dostępne w wersji książkowej, drukowanej w tak zwanym w nowym trybie 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego. Na życzenie przesyłamy rzuty i przekroje wersji podstawowych dokumentacji w formacie PDF

Każdy projekt architektoniczno-budowlany domu składa się z następujących części:
- strona tytułowa,
- oświadczenie
- część opisowa projektu architektoniczno-budowlanego,
- projektowana charakterystyka energetyczna z analizą,
- część rysunkowej projektu architektoniczno-budowlanego,
- zaświadczenia i uprawnienia.

Każdy projekt techniczny domu składa się z:
- strony tytułowej,
- oświadczenia,
- części opisowej projektu technicznego,
- części rysunkowej projektu technicznego,
- części konstrukcyjnej,
- zaświadczenia i uprawnień,
- zestawień drewna i stali,
-instalacji elektrycznej i odgromowej,
-instalacji sanitarnych, gazowych i centralnego ogrzewania.

Do projektu na życzenie dołączamy obliczenia statyczno-wytrzymałościowe.

Inwestor otrzymuje 3 opieczętowane sztuki projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego tworzące komplet, każdy z plombą zabezpieczającą i oryginalnym hologramem biura.

Pierwszy egzemplarz tomu I zawiera zgodę in blanco na wszystkie zmiany wprowadzane do projektu po zakupie przez lokalnego wybranego na własną rękę przez Inwestora architekta adaptującego/kierownika budowy. Do teczki projektów dołączamy także zaświadczenia i aktualne wpisy do Izb autorów projektu oraz wpisy aktualne na czas sporządzenia projektu.
