Projekt domu RIOBAMBA dom letniskowy
- Typ projektuLetniskowy
- Powierzchnia użytkowa33 m²
- Kondygnacje
- GarażBez garażu
- DachDwuspadowy
- Kąt nach. dachu30°
- Odbicie lustrzaneTak
- Czas realizacjido 10 dni roboczych Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu
Zobacz czym różni się projekt domku letniskowego od domu całorocznego?

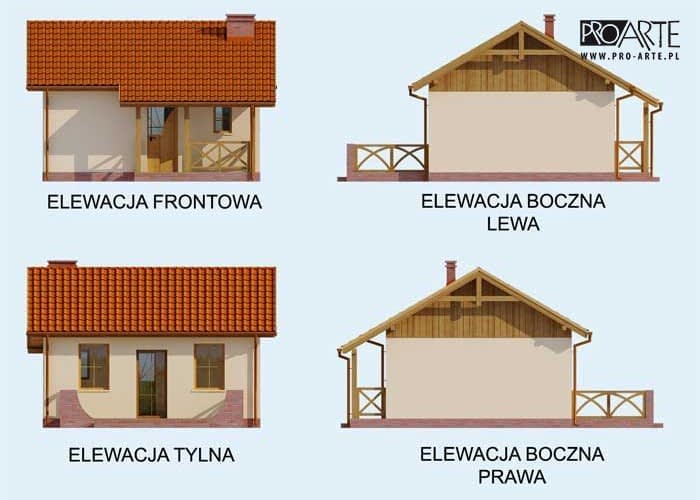

Wygodny i efektowny domek, wymarzony na urlop czy letnie weekendowe wypady. Riobamba przyciąga uwagę elegancka prostotą - wszelkie rozwiązania architektoniczne i elementy wykończeniowe zestawiono tu z ogromnym wyczuciem smaku. Bardzo efektownie prezentuje się tylna elewacja - wytworna i gustowna w każdym szczególe - od wysmukłych okien, przeszklonych drzwi, przez lśniącą posadzkę tarasu, po efektownie wyprofilowany murek otaczający go.
Wnętrze domku wyróżnia się ciekawym układem: funkcjonalny i praktyczny pokój dzienny połączono tu z aneksem sypialnym, z kolei w kuchni, która jest samodzielnym pomieszczeniem, zaplanowano kącik jadalny. Całości dopełnia łazienka oraz komunikacja z garderobą.
Zobacz projekt domu letniskowego RIOBAMBA 2 bliźniak
Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji wod.-kan, c. o. i elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.
Zapytaj o możliwość adaptacji projektu do wersji całorocznej.
Konstrukcja
Rzuty

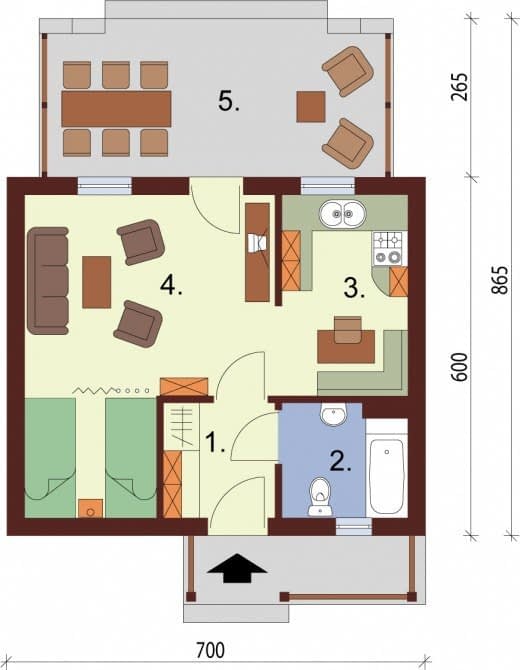

Rzut przyziemia
- 1. Komunikacja z garderobą3.57
- 2. Łazienka3.83
- 3 Kuchnia7.06
- 4. Pokój dzienny z aneksem kuchennym18.54
- 5. Taras14.5

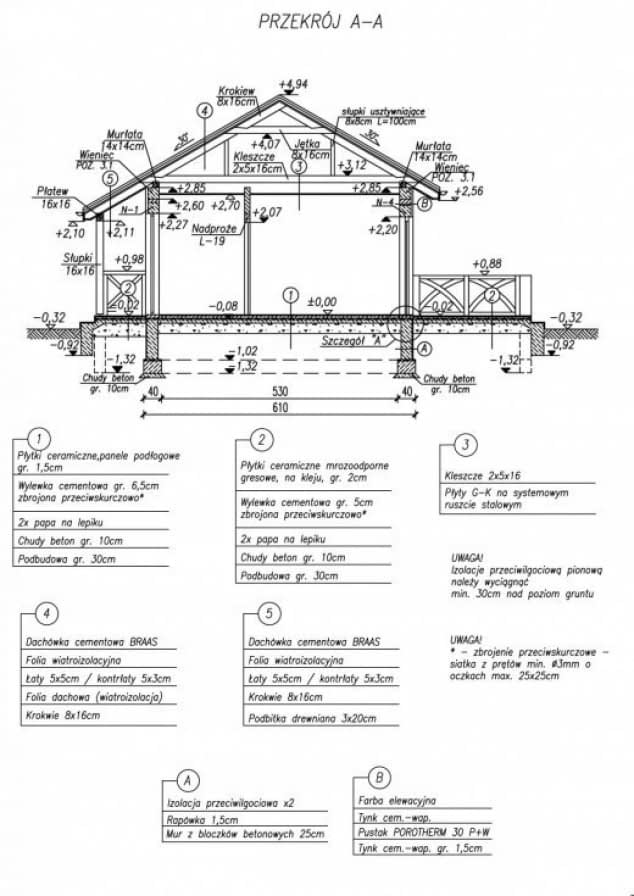

Przekrój A-A
Dane techniczne
- Powierzchnia użytkowa33 m²
- Powierzchnia zabudowy42 m²
- Powierzchnia dachu75 m²
- Kubatura185 m³
- Wysokość domu5.26 m
- Minimalne wymiary działki13 x 15.8m
- GarażBez garażu
- Rodzaj dachuDwuspadowy
- Kąt nach. dachu30°
Zawartość projektu
Projekty są dostępne w wersji książkowej, drukowanej w tak zwanym w nowym trybie 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego. Na życzenie przesyłamy rzuty i przekroje wersji podstawowych dokumentacji w formacie PDF
Każdy projekt architektoniczno-budowlany domu składa się z następujących części:
- strona tytułowa,
- oświadczenie
- część opisowa projektu architektoniczno-budowlanego,
- projektowana charakterystyka energetyczna z analizą,
- część rysunkowej projektu architektoniczno-budowlanego,
- zaświadczenia i uprawnienia.
Każdy projekt techniczny domu składa się z:
- strony tytułowej,
- oświadczenia,
- części opisowej projektu technicznego,
- części rysunkowej projektu technicznego,
- części konstrukcyjnej,
- zaświadczenia i uprawnień,
- zestawień drewna i stali,
-instalacji elektrycznej i odgromowej,
-instalacji sanitarnych, gazowych i centralnego ogrzewania.
Do projektu na życzenie dołączamy obliczenia statyczno-wytrzymałościowe.
Inwestor otrzymuje 3 opieczętowane sztuki projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego tworzące komplet, każdy z plombą zabezpieczającą i oryginalnym hologramem biura.
Pierwszy egzemplarz tomu I zawiera zgodę in blanco na wszystkie zmiany wprowadzane do projektu po zakupie przez lokalnego wybranego na własną rękę przez Inwestora architekta adaptującego/kierownika budowy. Do teczki projektów dołączamy także zaświadczenia i aktualne wpisy do Izb autorów projektu oraz wpisy aktualne na czas sporządzenia projektu.
