Projekt domu Riwiera 4 wariant E

Name: Riwiera 4 wariant E
Brand: MG Projekt
SKU: riwiera-4-wariant-e
Price: 7740.00 PLN
Availability: InStock

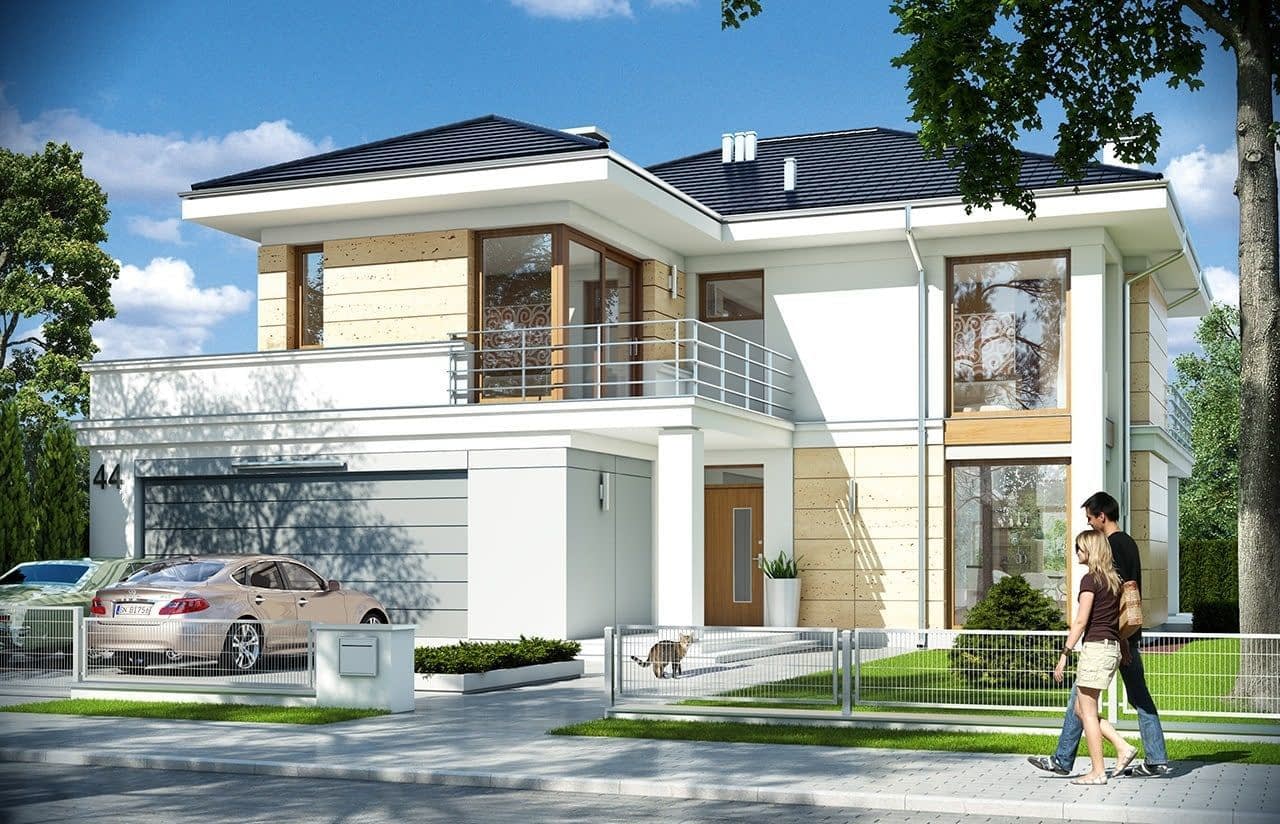

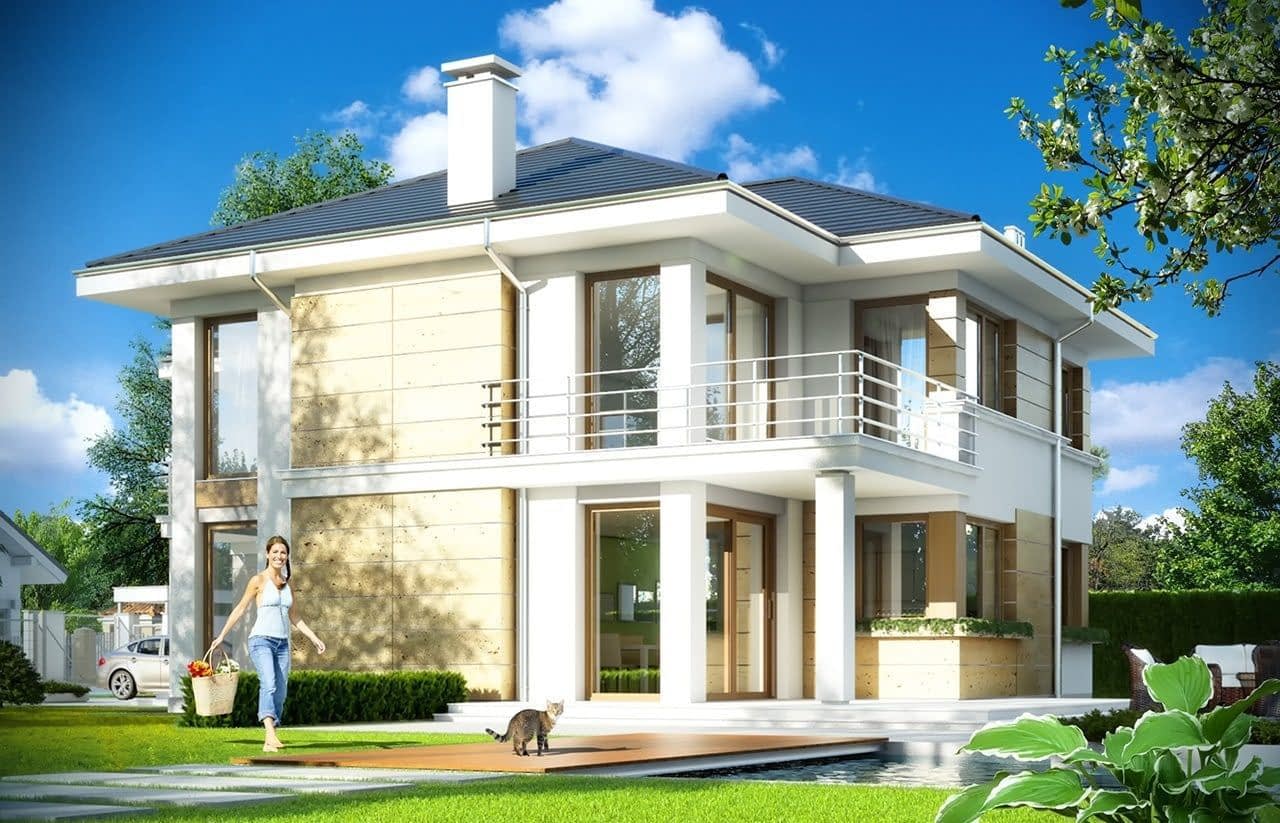

Projekt domu Riwiera 4 wariant E – wizualizacja od frontu

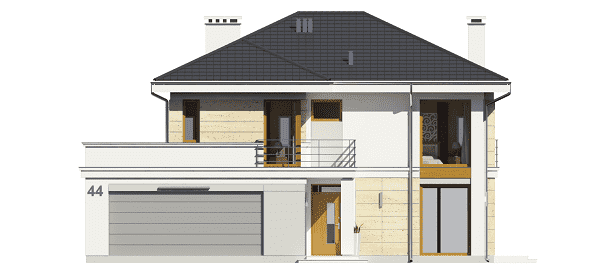

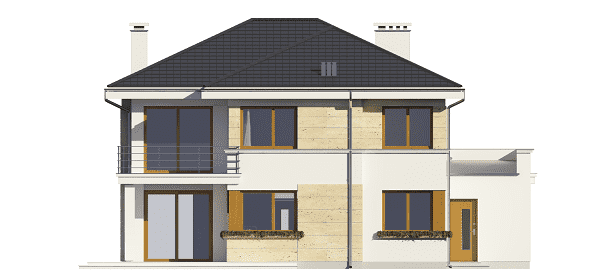

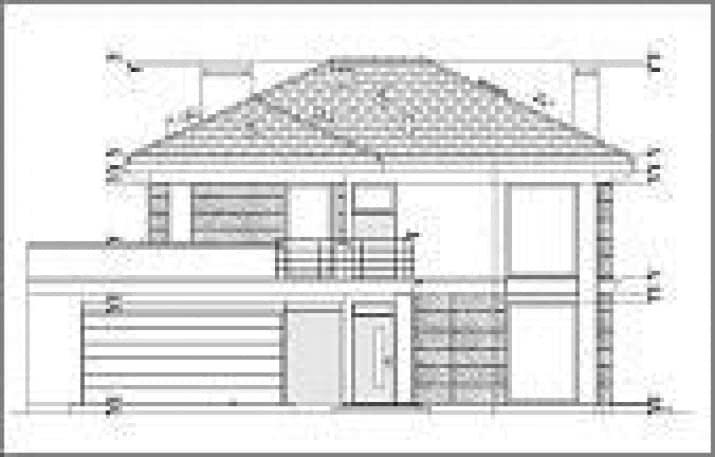

Projekt domu Riwiera 4 wariant E – elewacja frontowa

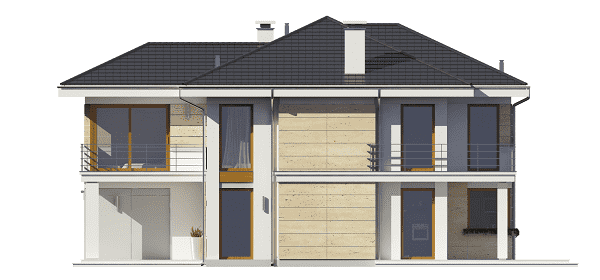

Projekt domu Riwiera 4 wariant E – elewacja ogrodowa

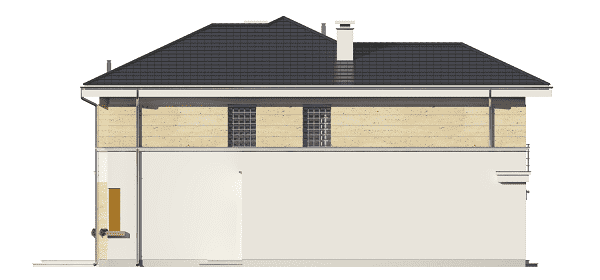

Projekt domu Riwiera 4 wariant E – elewacja boczna prawa

Projekt domu Riwiera 4 wariant E – elewacja boczna lewa

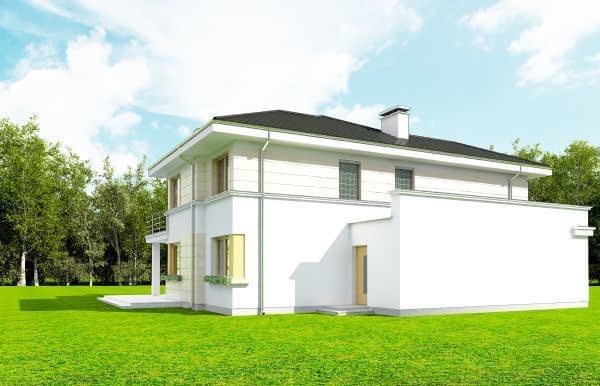

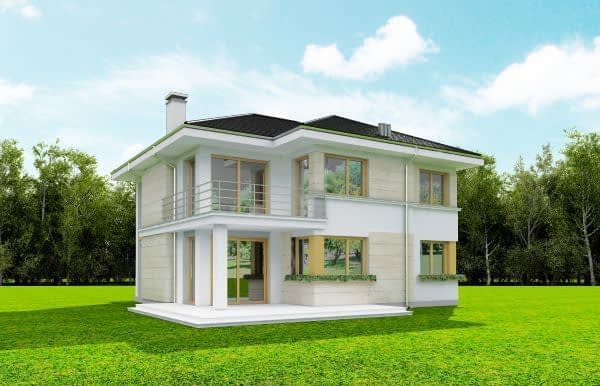

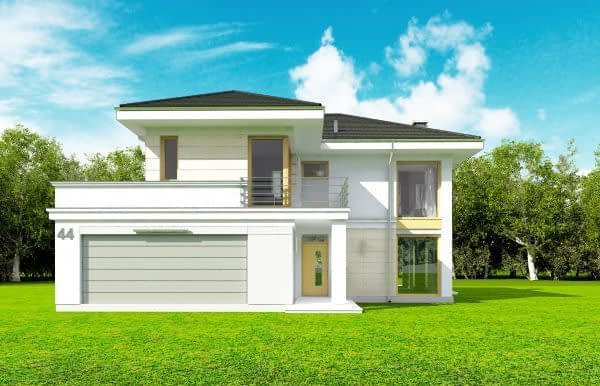

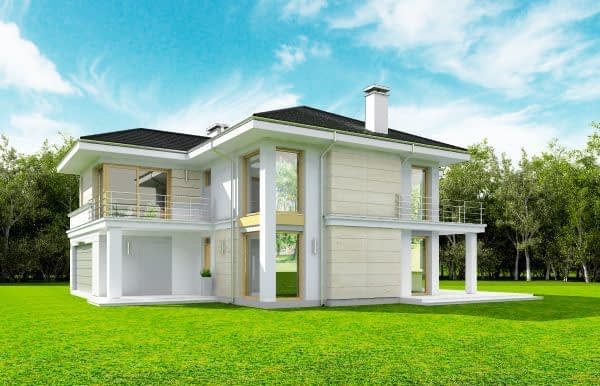

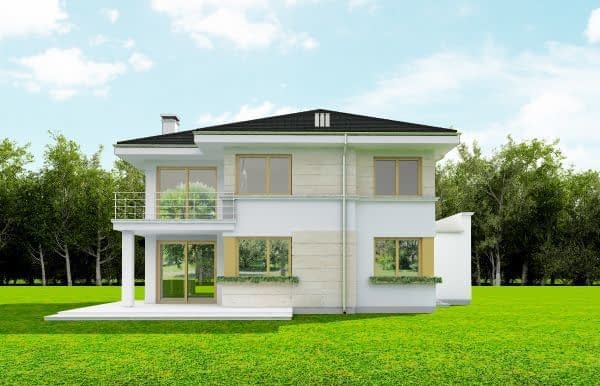

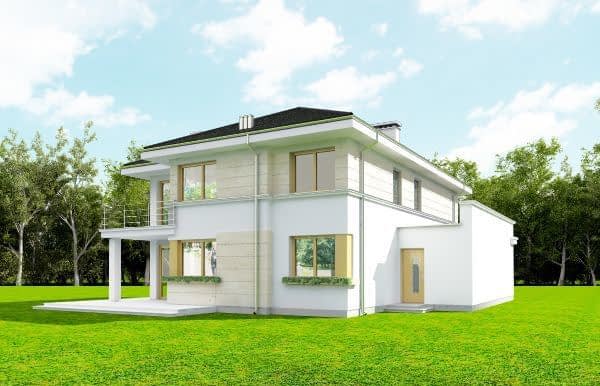

Projekt domu Riwiera 4 wariant E – widok bryły domu 1

Projekt domu Riwiera 4 wariant E – widok bryły domu 2

Projekt domu Riwiera 4 wariant E – widok bryły domu 3

Projekt domu Riwiera 4 wariant E – widok bryły domu 4

Autor projektu:MG Projekt

Lustrzane odbicie

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

7 740 zł

Zadaj pytanie

Typ projektuWolnostojący
StylTradycyjny
Powierzchnia użytkowa178.07 m²
Kondygnacjez piwnicą
GarażBez garażu
Kąt nach. dachu25°
Odbicie lustrzaneTak
Czas realizacjimax. czas realizacji 10 dni

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Opis projektu

Riwiera 4 wariant E to wersja domu Riwiera 4 z częściowym podpiwniczeniem i łagodnym dachem 25° – piętrowy dom o powierzchni użytkowej 178,07 m².

Piwnica bez zmian w bryle

Dom zachowuje niski dach i sylwetkę wersji podstawowej, a pod częścią budynku pojawia się piwnica na pomieszczenia techniczne, spiżarnię czy siłownię.

Parametry

Wysokość budynku to 8,43 m, a działka powinna mieć co najmniej 21,36 m szerokości. Strefa dzienna jest na parterze, sypialnie na piętrze.

powierzchnia zabudowy: 160,32 m²
powierzchnia netto: 178,07 m²
częściowe podpiwniczenie
dom piętrowy

Chcesz Riwiery 4 z piwnicą i niskim dachem? Zamów projekt domu Riwiera 4 wariant E na wbudowie.pl.

Rzuty

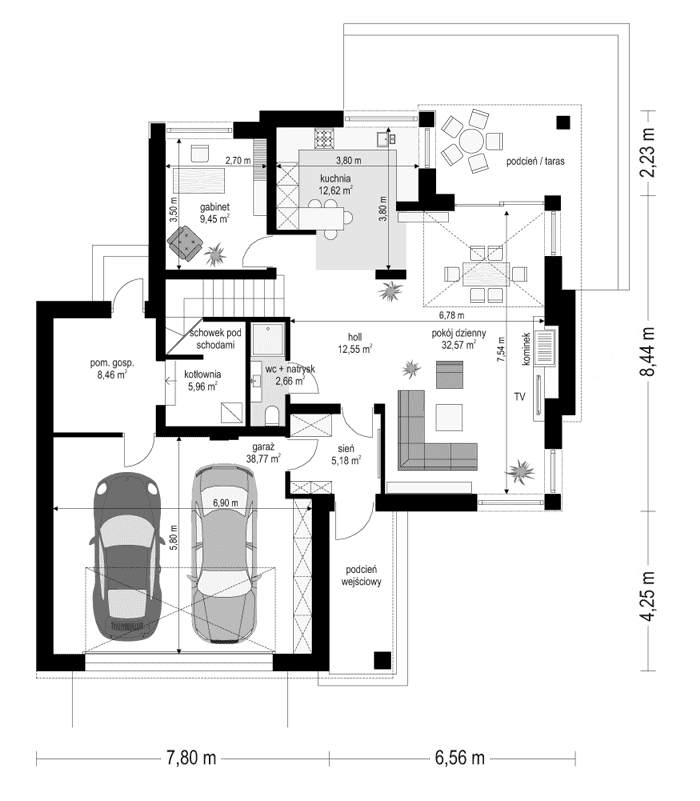

Parter

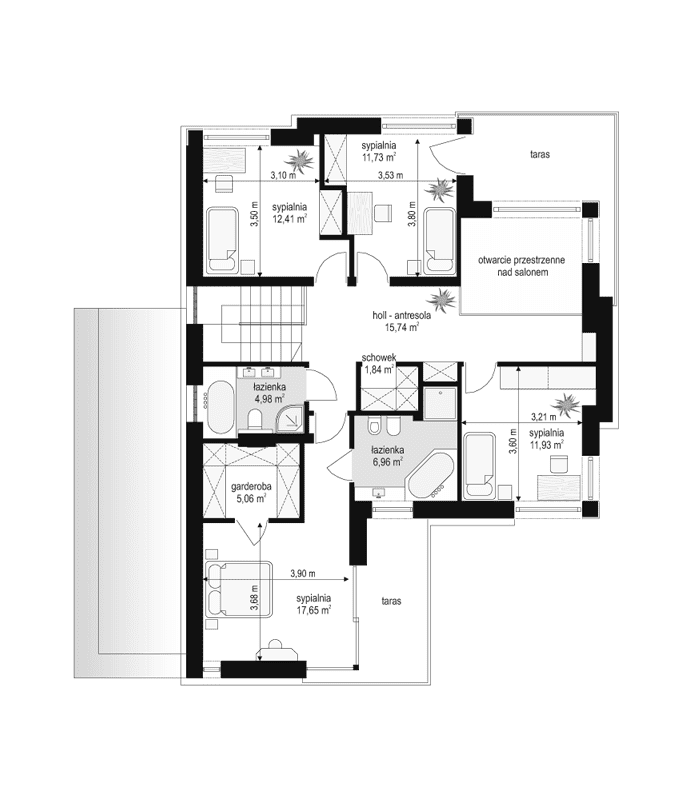

Piętro

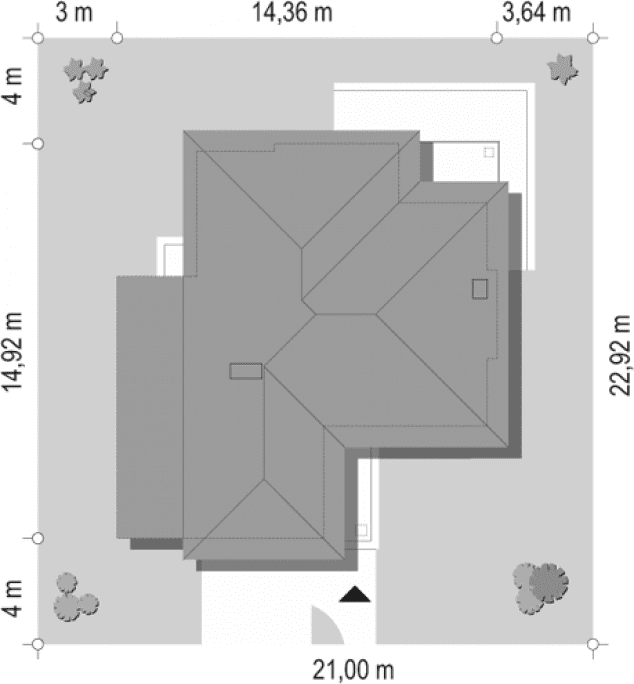

Sytuacja na działce

Dane techniczne

Powierzchnia użytkowa178.07 m²
Powierzchnia netto178.07 m²
Powierzchnia zabudowy160.32 m²
Wysokość domu8.43 m
GarażBez garażu
Kąt nach. dachu25°

Koszty budowy

Stan surowy zamknięty357864 zł
Koszt instalacji60617 zł

Zawartość projektu

W komplecie nowej wersji dokumentacji projektowej znajdują się 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego

Projekt architektoniczno-budowlany zawierający:
-opis architektoniczny z elementami konstrukcji,
-część rysunkowa: rzut parteru, poddasza/piętra, rzut dachu w skali 1:100, przekroje skala 1:50,
elewacje skala 1:100.

Projekt techniczny zawierający:
-opis techniczny i konstrukcyjny (obliczenia statyczne - w zależności od projektu włączone w projekt lub stanowiące odrębną teczkę).

Część rysunkowa architektura i konstrukcja:
-rzuty fundamentów, parteru, poddasza, stropu, więźby, dachu / w skali 1:50,
-przekroje przez budynek / budynek skali 1:50,
-elewacje budynku / w skali 1:50 (*niektóre projekty posiadają rysunki w skali 1:100 lub 1:75),
-zestawienie stolarki budowlanej okiennej i drzwiowej,
-szczegóły konstrukcji i ewentualne szczegóły budowlane,

Część instalacyjna:
-część opisowa do projektów instalacji elektrycznych, wodno-kanalizacyjnych, grzewczych, gazowych (jeśli występują).

Część rysunkowa do projektów instalacji:
-schematy instalacji elektrycznych, schemat rozdzielni, plan instalacji odgromowej,
-schematy instalacji wodno-kanalizacyjnej i ciepłej wody,
-schematy instalacji grzewczych,
-schemat instalacji gazowej (jeśli występują).

Do projektu dołączane jest zestawienie materiałowe, z wykazem elementów drewnianych oraz stali budowlanej.
Do projektu dołączone są kopie uprawnień wszystkich projektantów, oraz aktualne zaświadczenia o przynależności do izb zawodowych.
Projekt zawiera oświadczenie projektantów o poprawności projektu w świetle Prawa Budowlanego, a także zawiera informację dotyczącą bezpieczeństwa i ochrony zdrowia ( BIOZ).
Do projektu dołączona jest także zgoda na zmiany adaptacyjne. Zgoda dołączana jest do każdego projektu bezpłatnie. Na Państwa życzenie zakres zgody na zmiany możemy dowolnie rozszerzyć.

Pracownia zezwala na następujące zmiany i odstępstwa od projektu architektoniczno-budowlanego w trakcie jego przystosowywania do lokalizacji:

Zmianę obrysu zewnętrznego ścian zewnętrznych.
Zmianę obrysu wewnętrznego ścian zewnętrznych.
Zmianę układu ścian wewnętrznych działowych.
Zmianę funkcji, ilości i usytuowania poszczególnych pomieszczeń na dowolnej kondygnacji w projekcie.
Zmianę ukształtowania, ilości i kąta nachylenia połaci dachowych.
Zmianę ilości, umiejscowienia i wielkości otworów okiennych i drzwiowych.
Zmianę rodzaju materiału i technologii wykonania ścian zewnętrznych oraz wewnętrznych oraz ścian fundamentowych.
Zmianę rodzaju i technologii wykonania stropów nad dowolną kondygnacją.
Zmianę umiejscowienia, kształtu i materiału wykonania schodów w budynku.
Zmianę wielkości, kształtu i materiałów, bądź likwidacja: tarasów, podestów i balkonów.
Likwidację lub dodanie dowolnej ilości:
