Projekt domu SANTA FE

Name: SANTA FE
Brand: PRO ARTE Arkadiusz Woch, Krzysztof Biodrowicz s.j.
SKU: santa-fe
Price: 3500.00 PLN
Availability: InStock

Autor projektu:PRO ARTE Arkadiusz Woch, Krzysztof Biodrowicz s.j.

Lustrzane odbicie

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

3 500 zł

Zadaj pytanie

Typ projektuWolnostojący
Powierzchnia użytkowa153.76 m²
Kondygnacjez poddaszem
GarażDwustanowiskowy
DachCzterospadowy
Kąt nach. dachu35°
Odbicie lustrzaneTak
Czas realizacjido 10 dni roboczych

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Konstrukcja

Technologia tradycyjna :
- powierzchnia zabudowy -198,85m2

- powierzchnia użytkowa

parteru -131.06m2

poddasza -22.7m2

garażu -30.35m2

- powierzchnia całkowita - 245,75m2
- kubatura -1146,00m3
- ściany zewnętrzne murowane grubości 30 cm + 10 cm styropian
- ściany wewnętrzne działowe gr. 12 cm
- wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM"
- sufit podwieszany z płyt GK na ruszcie drewnianym lub stalowym przymocowanym za pomocą wieszaków
- konstrukcja więźby dachowej drewniana w układzie krokwiowo-jętkowym
- pokrycie dachówka ceramiczna
- projekt posiada kominek
- instalacja grzewcza: kocioł gazowy w kotłowni

Rzuty

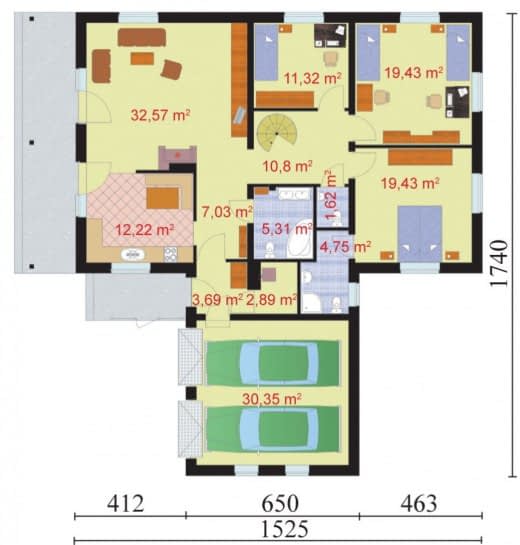

Przyziemie

Wiatrołap3.69
Hall7.03
Kuchnia 12.22
Pokój dzienny32.57
Pokój11.32
Pokój19.43
Garaż30.35
Komunikacja10.8
Sypialnia19.43
Wc1.62
Łazienka5.31
Łazienka4.75
Kotłownia2.89

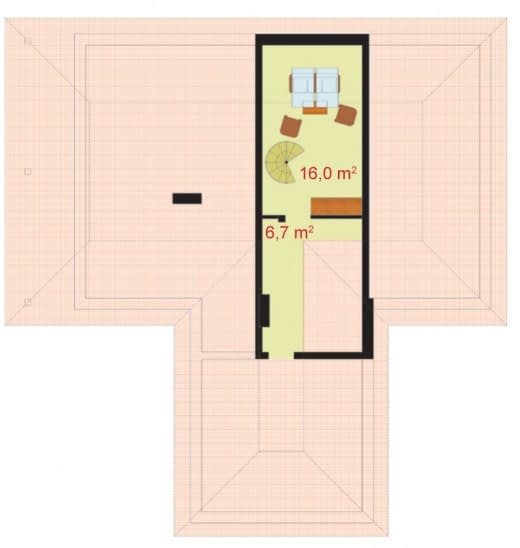

Poddasze

Pokój 16
Strych6.7

Dane techniczne

Powierzchnia użytkowa153.76 m²
Powierzchnia zabudowy198.85 m²
Liczba pokoi14
Powierzchnia dachu425 m²
Kubatura1146 m³
Wysokość domu7.06 m
PoddaszeUżytkowe
Minimalne wymiary działki25.4 x 23.25m
GarażDwustanowiskowy
Rodzaj dachuCzterospadowy
Kąt nach. dachu35°

Zawartość projektu

Projekty są dostępne w wersji książkowej, drukowanej w tak zwanym w nowym trybie 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego. Na życzenie przesyłamy rzuty i przekroje wersji podstawowych dokumentacji w formacie PDF

Każdy projekt architektoniczno-budowlany domu składa się z następujących części:
- strona tytułowa,
- oświadczenie
- część opisowa projektu architektoniczno-budowlanego,
- projektowana charakterystyka energetyczna z analizą,
- część rysunkowej projektu architektoniczno-budowlanego,
- zaświadczenia i uprawnienia.

Każdy projekt techniczny domu składa się z:
- strony tytułowej,
- oświadczenia,
- części opisowej projektu technicznego,
- części rysunkowej projektu technicznego,
- części konstrukcyjnej,
- zaświadczenia i uprawnień,
- zestawień drewna i stali,
-instalacji elektrycznej i odgromowej,
-instalacji sanitarnych, gazowych i centralnego ogrzewania.

Do projektu na życzenie dołączamy obliczenia statyczno-wytrzymałościowe.

Inwestor otrzymuje 3 opieczętowane sztuki projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego tworzące komplet, każdy z plombą zabezpieczającą i oryginalnym hologramem biura.

Pierwszy egzemplarz tomu I zawiera zgodę in blanco na wszystkie zmiany wprowadzane do projektu po zakupie przez lokalnego wybranego na własną rękę przez Inwestora architekta adaptującego/kierownika budowy. Do teczki projektów dołączamy także zaświadczenia i aktualne wpisy do Izb autorów projektu oraz wpisy aktualne na czas sporządzenia projektu.
