Projekt domu Sardynia B
Promocja ważna do
31-10-2024
- Typ projektuWolnostojący
- Powierzchnia użytkowa81.9 m²
- KondygnacjeParterowy
- GarażBez garażu
- DachDwuspadowy
- Kąt nach. dachu28°
- Odbicie lustrzaneTak
- Czas realizacjido 5 dni roboczych Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu
Sardynia B to wersja projektu Sardynia A powiększona o garaż jednostanowiskowy. Jest to projekt domu parterowego z trzema sypialniami, przeznaczony dla czteroosobowej rodziny. Sardynia B to doskonały wybór dla osób ceniących klasyczną formę, oraz niskie koszty użytkowania. Ze względu na nieduże gabaryty projekt ten jest przede wszystkim tani w realizacji. Do zalet projektu, zaliczyć należy funkcjonalny i sprawdzony układ wnętrz.
Do wnętrza domu dostajemy się przez wiatrołap, nieznacznie wysunięty przed całą bryłę budynku. Takie rozwiązanie jest niezwykle funkcjonalne, nadaje bryle domu tradycyjny charakter, oraz akcentuje strefę wejściową. Strefę dzienną stanowi salon z kominkiem, jadalnia oraz kuchnia. Ze względu na duże przeszklenia w tej części domu, strefa dzienna jest wyjątkowo jasna i przestronna. W sąsiedztwie kuchni zaprojektowano podręczne pomieszczenie gospodarcze oraz w.c.. W prywatnej części mieszkańców zaprojektowano trzy sypialnie oraz łazienkę o powierzchni 4,2 m2.
Projekt Sardynia B docenią rodziny poszukujące, tradycyjnego i komfortowego domu na niedużą działkę.

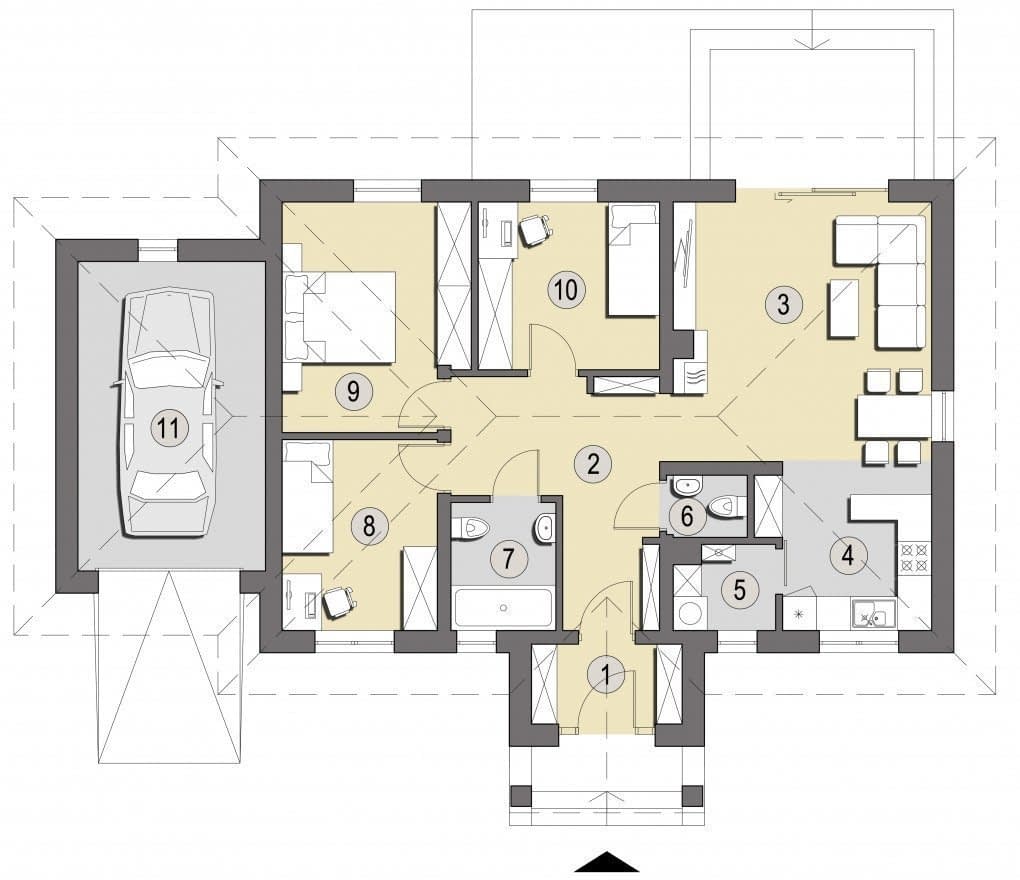

Rzuty
Parter
- m²
- 1. wiatrołap3.8
- 2. hol11.6
- 3. pokój dzienny + jadalnia22.3
- 4. kuchnia6.8
- 5. pralnia / kotłownia2.6
- 6. w.c.1.6
- 7. łazienka4.2
- 8. pokój9.3
- 9. pokój12.9
- 10. pokój9.5
- 11. garaż18.1
Dane techniczne
- Powierzchnia użytkowa81.9 m²
- Powierzchnia zabudowy133.9 m²
- Wysokość domu5.86 m
- PoddaszeUżytkowe
- Minimalne wymiary działki18.05 x 22.84m
- GarażBez garażu
- Rodzaj dachuDwuspadowy
- Kąt nach. dachu28°
Zawartość projektu
Projekty są oferowane w formie zgodnej z nowym Prawem Budowlanym i składają się z 3 egzemplarzy projektu architektoniczno-budowlanych i 3 egzemplarzy projektu technicznego.
Nowelizacja ustawy prawa budowlanego wprowadziła podział projektu budowlanego na:
- projekt techniczny
- projekt architektoniczno-budowlany
- projekt zagospodarowania działki lub terenu, (wykonuje miejscowy projektant adaptujący)
Projekt zagospodarowania działki lub terenu, obejmujący usytuowanie budynku, układ komunikacyjny oraz informacje dotyczące obszaru oddziaływania obiektu wraz z projektem architektoniczno-budowlanym będą tą częścią projektu budowlanego, która będzie zatwierdzana przez organ administracji architektoniczno-budowlanej. Projekt techniczny nie będzie przedkładany do urzędu i zatwierdzany, natomiast ma być przekazany kierownikowi budowy.
Projekt architektoniczno-budowlany zawiera:
- opis architektoniczny z elementami konstrukcji,
- część rysunkowa:
- rzut parteru, poddasza/piętra, rzut dachu w skali1:100,
- przekroje, skala 1:50,
- elewacje, skala 1:100.
Projekt techniczny zawiera:
- opis techniczny i konstrukcyjny - obliczenia statyczne,
- część rysunkowa architektura i konstrukcja:
- rzuty fundamentów, parteru, poddasza, stropu, więźby, dachu w skali 1:100,
- przekroje przez budynek w skali 1:75,
- elewacje budynku w skali 1:100
- zestawienie stolarki okiennej i drzwiowej,
- szczegóły konstrukcji. - część instalacyjna:
- część opisowa do projektów instalacji elektrycznych, wodno-kanalizacyjnych, grzewczych, gazowych (jeśli występują), - część rysunkowa do projektów instalacji:
- schemat instalacji elektrycznych, schemat rozdzielni,
- schemat instalacji wodno-kanalizacyjnej i ciepłej wody,
- schemat instalacji grzewczych,
- schemat instalacji gazowej (jeśli występuje).
Do projektu dołączone są również:
- kopie uprawnień wszystkich projektantów oraz zaświadczenia o przynależności do izb zawodowych,
- oświadczenie projektantów o poprawności projektu w świetle Prawa Budowlanego,
- informacje dotyczące bezpieczeństwa i ochrony zdrowia w zakresie budynku (BIOZ),
- zgoda na zmiany adaptacyjne.
Zmiany, które będziesz chciał wprowadzić uwzględnimy w treści dokumentu, który bezpłatnie dołączamy do każdego zamówionego projektu (Autorska zgoda na zmiany w projekcie) i zostaną one naniesione na projekt przez architekta adaptującego. W treści standardowo dołączanego dokumentu znajdują się:
- Dostosowanie budynku do warunków gruntowych.
- Zmiana wymiarów fundamentów, wynikająca z dostosowania obiektu do warunków gruntowych.
- Wprowadzenie całkowitego lub częściowego podpiwniczenia budynku - pod warunkiem nie przekroczenia poziomu posadzki na parterze o 50 cm ponad poziom terenu.
- Zmiana wymiarów przekrojów lub rozstawu elementów więźby dachowej, wynikająca z dostosowania budynku do odpowiedniej strefy śniegowej lub wiatrowej.
- Zmiana rodzaju stropów - przy zachowaniu układu konstrukcji.
- Zmiana warstw ścian zewnętrznych - przy zachowaniu współczynnika przenikalności cieplnej.
- Zmiana kąta nachylenia dachu do 5°- przy zwróceniu uwagi na nośność elementów więźby dachowej.
- Zmiana instalacji wodno - kanalizacyjnej, gazowej, CO, elektrycznej - przy zachowaniu obowiązujących norm.
- Zmiana materiałów wykończeniowych - posadzek, tynków, dachówki, izolacji cieplnej i przeciwwilgociowej - przy zachowaniu niezbędnych parametrów wytrzymałości (szczególnie dla zmiany pokrycia dachowego) oraz parametrów przenikania ciepła.
- Zmiana rozwiązań funkcjonalnych wewnątrz budynku poprzez przesunięcie lub likwidację ścian działowych.
- Zmiana usytuowania, ilości i kształtu okien oraz drzwi.
- Zmiana projektu polegająca na wykonaniu lustrzanego odbicia budynku.
- Zmiana konstrukcji - szerokości biegów schodowych, liczby stopni i wymiarów schodów.
- Zmiana pokrycia dachowego - przy zachowaniu zaprojektowanych spadków i ciężaru pokrycia.
- Dobudowanie garażu lub wiaty garażowej.
