Projekt domu SAVONA 2
Rabat -150 zł
- Typ projektuWolnostojący
- Powierzchnia użytkowa122.38 m²
- Kondygnacjez poddaszem
- GarażJednostanowiskowy
- DachDwuspadowy
- Kąt nach. dachu40°
- Odbicie lustrzaneTak
- Czas realizacjido 10 dni roboczych Zobacz więcej >
Opis
Konstrukcja
Technologia tradycyjna :
- ściany zewnętrzne murowane grubości 30 cm
- ocieplenie styropianem 14 cm
Technologia szkieletowa : zapytaj o dostępność
Rzuty

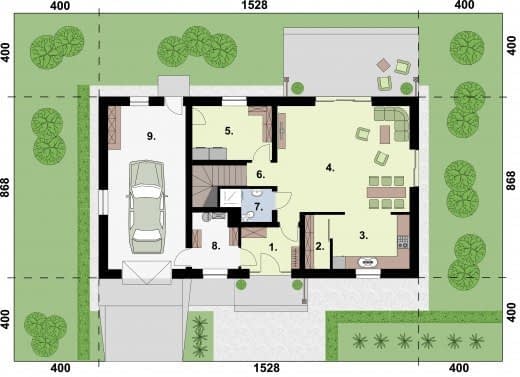

Rzut przyziemia
- 1 Wiatrołap5.44
- 2 Spiżarnia3.01
- 3 Kuchnia9.38
- 4 Pokój dzienny30.55
- 5 Pomieszczenie gospodarcze9.73
- 6 Komunikacja5.85
- 7 Łazienka3.12
- 8 Kotłownia5.51
- 9 Garaż28.62
- 10 Taras19.38

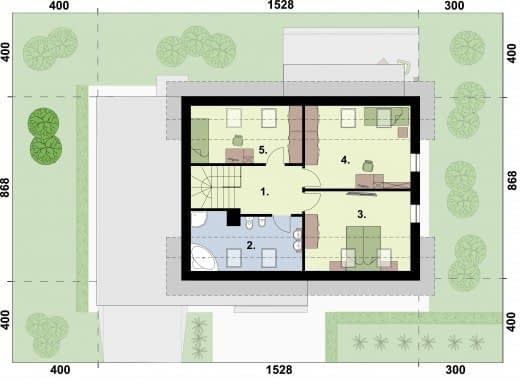

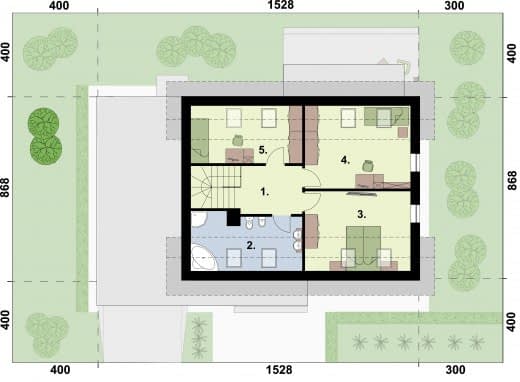

Rzut poddasza
- 1 Komunikacja7.01
- 2 Łazienka7.65
- 3 Sypialnia13.05
- 4 Sypialnia13.79
- 5 Sypialnia8.3
Dane techniczne
- Powierzchnia użytkowa122.38 m²
- Powierzchnia zabudowy132.63 m²
- Liczba pokoi14
- Powierzchnia dachu164.23 m²
- Kubatura726 m³
- Wysokość domu8.03 m
- PoddaszeUżytkowe
- Minimalne wymiary działki23.28 x 16.68m
- GarażJednostanowiskowy
- Rodzaj dachuDwuspadowy
- Kąt nach. dachu40°
Zawartość projektu
Projekty są dostępne w wersji książkowej, drukowanej w tak zwanym w nowym trybie 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego. Na życzenie przesyłamy rzuty i przekroje wersji podstawowych dokumentacji w formacie PDF
Każdy projekt architektoniczno-budowlany domu składa się z następujących części:
- strona tytułowa,
- oświadczenie
- część opisowa projektu architektoniczno-budowlanego,
- projektowana charakterystyka energetyczna z analizą,
- część rysunkowej projektu architektoniczno-budowlanego,
- zaświadczenia i uprawnienia.
Każdy projekt techniczny domu składa się z:
- strony tytułowej,
- oświadczenia,
- części opisowej projektu technicznego,
- części rysunkowej projektu technicznego,
- części konstrukcyjnej,
- zaświadczenia i uprawnień,
- zestawień drewna i stali,
-instalacji elektrycznej i odgromowej,
-instalacji sanitarnych, gazowych i centralnego ogrzewania.
Do projektu na życzenie dołączamy obliczenia statyczno-wytrzymałościowe.
Inwestor otrzymuje 3 opieczętowane sztuki projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego tworzące komplet, każdy z plombą zabezpieczającą i oryginalnym hologramem biura.
Pierwszy egzemplarz tomu I zawiera zgodę in blanco na wszystkie zmiany wprowadzane do projektu po zakupie przez lokalnego wybranego na własną rękę przez Inwestora architekta adaptującego/kierownika budowy. Do teczki projektów dołączamy także zaświadczenia i aktualne wpisy do Izb autorów projektu oraz wpisy aktualne na czas sporządzenia projektu.
Dodatki
Bezpłatne dodatki
GratisZestaw umów
GratisZmiany w projekcie
GratisTablica budowy
GratisDziennik budowy
Płatne dodatki
Kosztorys
370 zł
Dodatkowy egzemplarz projektu
450 zł
Projekt wentylacji mechanicznej z rekuperatorem
450 zł
Projekt fotowoltaiki dla domu
750 zł
Projekt instalacji z ogrzewaniem podłogowym
400 zł
