Projekt domu RIO 2 szkielet drewniany

Name: RIO 2 szkielet drewniany
Brand: PRO ARTE Arkadiusz Woch, Krzysztof Biodrowicz s.j.
SKU: rio-2-szkielet-drewniany
Price: 3899.00 PLN
Availability: InStock

RIO 2 szkielet drewniany - wizualizacja 2

RIO 2 szkielet drewniany - wizualizacja 3

RIO 2 szkielet drewniany - wizualizacja 4

RIO 2 szkielet drewniany - wizualizacja 5

RIO 2 szkielet drewniany - wizualizacja 6

Autor projektu:PRO ARTE Arkadiusz Woch, Krzysztof Biodrowicz s.j.

Lustrzane odbicie

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

3 899 zł3 749 zł

Oszczędź: 150,00zł

Cena przed promocją: 3 899 zł

Zadaj pytanie

Typ projektuWolnostojący
Powierzchnia użytkowa119.36 m²
Kondygnacjez poddaszem
GarażBez garażu
DachDwuspadowy
Kąt nach. dachu43°
Odbicie lustrzaneTak
Czas realizacjido 10 dni roboczych

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Konstrukcja

Projektowany budynek wykonany będzie w technologii lekkiego szkieletu drewnianego. Główną konstrukcję nośną stanowić będą: ławy, stopy, słupy i wieniec wykonane jako żelbetowe, słupy drewniane, ściany nośne w szkielecie drewnianym spięte podwójnym oczepem, dach dwuspadowy oparty na więźbie o konstrukcji drewnianej płatwiowo-kleszczowej oraz krokwiowo-jętkowej.

Wysokość ściany kolankowej 1.02m

Rzuty

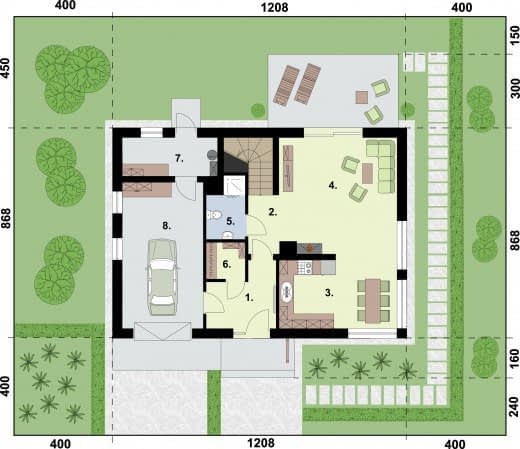

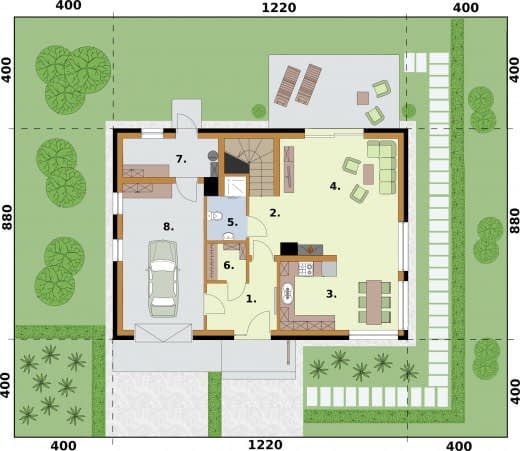

Rzut przyziemia

1 Wiatrołap5.06
2 Komunikacja3.78
3 Kuchnia 14.18
4 Pokój dzienny25.35
5 Łazienka3.7
6 Garderoba2.31
7 Kotłownia7.22
8 Garaż20.21

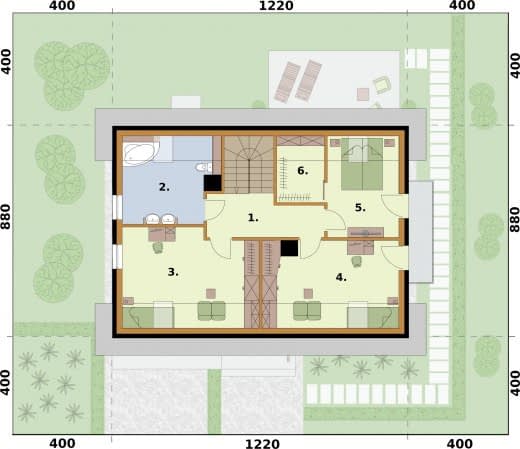

Rzut poddasza

1 Komunikacja7.2
4 Pokój14.09
6 Garderoba4.1
2 Łazienka11.07
3 Pokój 18.73
5 Pokój9.8

Dane techniczne

Powierzchnia użytkowa119.36 m²
Powierzchnia zabudowy104.85 m²
Liczba pokoi14
Kubatura697.02 m³
Wysokość domu8.67 m
PoddaszeUżytkowe
Minimalne wymiary działki20.08 x 16.68m
GarażBez garażu
Rodzaj dachuDwuspadowy
Kąt nach. dachu43°

Zawartość projektu

Projekty są dostępne w wersji książkowej, drukowanej w tak zwanym w nowym trybie 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego. Na życzenie przesyłamy rzuty i przekroje wersji podstawowych dokumentacji w formacie PDF

Każdy projekt architektoniczno-budowlany domu składa się z następujących części:
- strona tytułowa,
- oświadczenie
- część opisowa projektu architektoniczno-budowlanego,
- projektowana charakterystyka energetyczna z analizą,
- część rysunkowej projektu architektoniczno-budowlanego,
- zaświadczenia i uprawnienia.

Każdy projekt techniczny domu składa się z:
- strony tytułowej,
- oświadczenia,
- części opisowej projektu technicznego,
- części rysunkowej projektu technicznego,
- części konstrukcyjnej,
- zaświadczenia i uprawnień,
- zestawień drewna i stali,
-instalacji elektrycznej i odgromowej,
-instalacji sanitarnych, gazowych i centralnego ogrzewania.

Do projektu na życzenie dołączamy obliczenia statyczno-wytrzymałościowe.

Inwestor otrzymuje 3 opieczętowane sztuki projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego tworzące komplet, każdy z plombą zabezpieczającą i oryginalnym hologramem biura.

Pierwszy egzemplarz tomu I zawiera zgodę in blanco na wszystkie zmiany wprowadzane do projektu po zakupie przez lokalnego wybranego na własną rękę przez Inwestora architekta adaptującego/kierownika budowy. Do teczki projektów dołączamy także zaświadczenia i aktualne wpisy do Izb autorów projektu oraz wpisy aktualne na czas sporządzenia projektu.
