Projekt domu SEVILLA szkielet drewniany

Name: SEVILLA szkielet drewniany
Brand: PRO ARTE Arkadiusz Woch, Krzysztof Biodrowicz s.j.
SKU: sevilla-szkielet-drewniany
Price: 3699.00 PLN
Availability: InStock

SEVILLA szkielet drewniany - wizualizacja 2

SEVILLA szkielet drewniany - wizualizacja 3

SEVILLA szkielet drewniany - wizualizacja 4

SEVILLA szkielet drewniany - wizualizacja 5

SEVILLA szkielet drewniany - wizualizacja 6

Autor projektu:PRO ARTE Arkadiusz Woch, Krzysztof Biodrowicz s.j.

Lustrzane odbicie

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

3 699 zł3 599 zł

Oszczędź: 100,00zł

Cena przed promocją: 3 699 zł

Promocja ważna do

27-05-2025

Zadaj pytanie

Typ projektuWolnostojący
Powierzchnia użytkowa101.73 m²
Kondygnacjez poddaszem
GarażJednostanowiskowy
DachDwuspadowy
Kąt nach. dachu43°
Odbicie lustrzaneTak
Czas realizacjido 10 dni roboczych

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

502 503 202

sklep@wbudowie.pl

Zapytaj o termin realizacji

Konstrukcja

Projektowany budynek wykonany będzie w technologii lekkiego szkieletu drewnianego. Główną konstrukcję nośną stanowić będą: ławy, stopy, słupy i wieńce żelbetowe oraz ściany nośne w szkielecie drewnianym spięte podwójnym oczepem. Nad budynkiem zaprojektowano dach dwuspadowy oparty na więźbie o konstrukcji drewnianej płatwiowo-kleszczowej, nad garażem zaprojektowano dach jednospadowy na więźbie o konstrukcji drewnianej w formie kratownic. Drewno użyte do wykonania elementów konstrukcyjnych budynku powinno być klasy co najmniej C-24 i wilgotności nie większej niż 18%.

Wysokość ściany kolankowej 1m

Rzuty

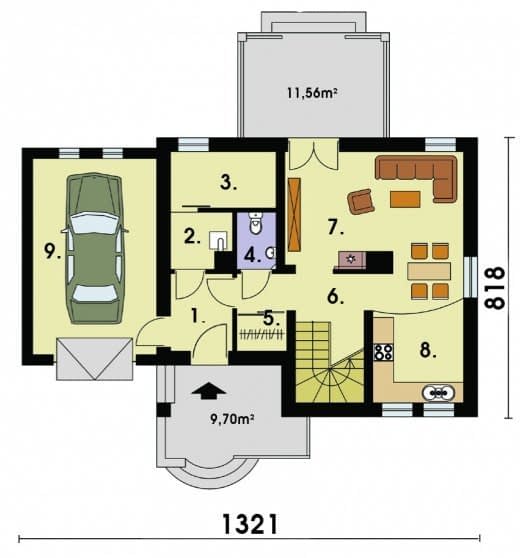

Rzut

1 Wiatrołap4.21
2 Kotłownia3.1
3 Pomieszczenie gospodarcze5.87
4 WC2.16
5 Garderoba1.61
6 Komunikacja 9.12
7 19.460
8 Kuchnia11.08
9 Garaż20.66

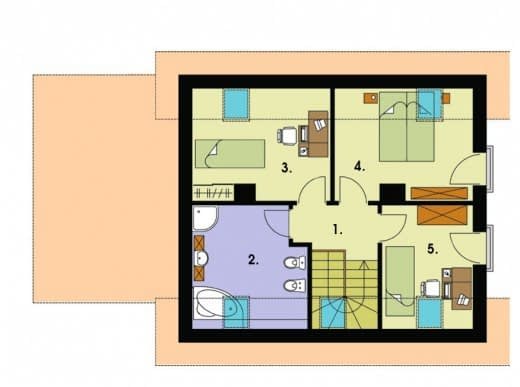

Rzut poddasza

1 Komunikacja4.84
2 Łazienka9.72
3 Pokój12.36
4 Pokój12.35
5 Pokój8.95

Dane techniczne

Powierzchnia użytkowa101.73 m²
Powierzchnia zabudowy100.76 m²
Liczba pokoi14
Kubatura571.3 m³
Wysokość domu8.62 m
PoddaszeUżytkowe
Minimalne wymiary działki21.21 x 16.18m
GarażJednostanowiskowy
Rodzaj dachuDwuspadowy
Kąt nach. dachu43°

Zawartość projektu

Projekty są dostępne w wersji książkowej, drukowanej w tak zwanym w nowym trybie 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego. Na życzenie przesyłamy rzuty i przekroje wersji podstawowych dokumentacji w formacie PDF

Każdy projekt architektoniczno-budowlany domu składa się z następujących części:
- strona tytułowa,
- oświadczenie
- część opisowa projektu architektoniczno-budowlanego,
- projektowana charakterystyka energetyczna z analizą,
- część rysunkowej projektu architektoniczno-budowlanego,
- zaświadczenia i uprawnienia.

Każdy projekt techniczny domu składa się z:
- strony tytułowej,
- oświadczenia,
- części opisowej projektu technicznego,
- części rysunkowej projektu technicznego,
- części konstrukcyjnej,
- zaświadczenia i uprawnień,
- zestawień drewna i stali,
-instalacji elektrycznej i odgromowej,
-instalacji sanitarnych, gazowych i centralnego ogrzewania.

Do projektu na życzenie dołączamy obliczenia statyczno-wytrzymałościowe.

Inwestor otrzymuje 3 opieczętowane sztuki projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego tworzące komplet, każdy z plombą zabezpieczającą i oryginalnym hologramem biura.

Pierwszy egzemplarz tomu I zawiera zgodę in blanco na wszystkie zmiany wprowadzane do projektu po zakupie przez lokalnego wybranego na własną rękę przez Inwestora architekta adaptującego/kierownika budowy. Do teczki projektów dołączamy także zaświadczenia i aktualne wpisy do Izb autorów projektu oraz wpisy aktualne na czas sporządzenia projektu.
