Projekt domu Sielanka 4

Name: Sielanka 4
Brand: MG Projekt
SKU: sielanka-4
Price: 6690.00 PLN
Availability: InStock

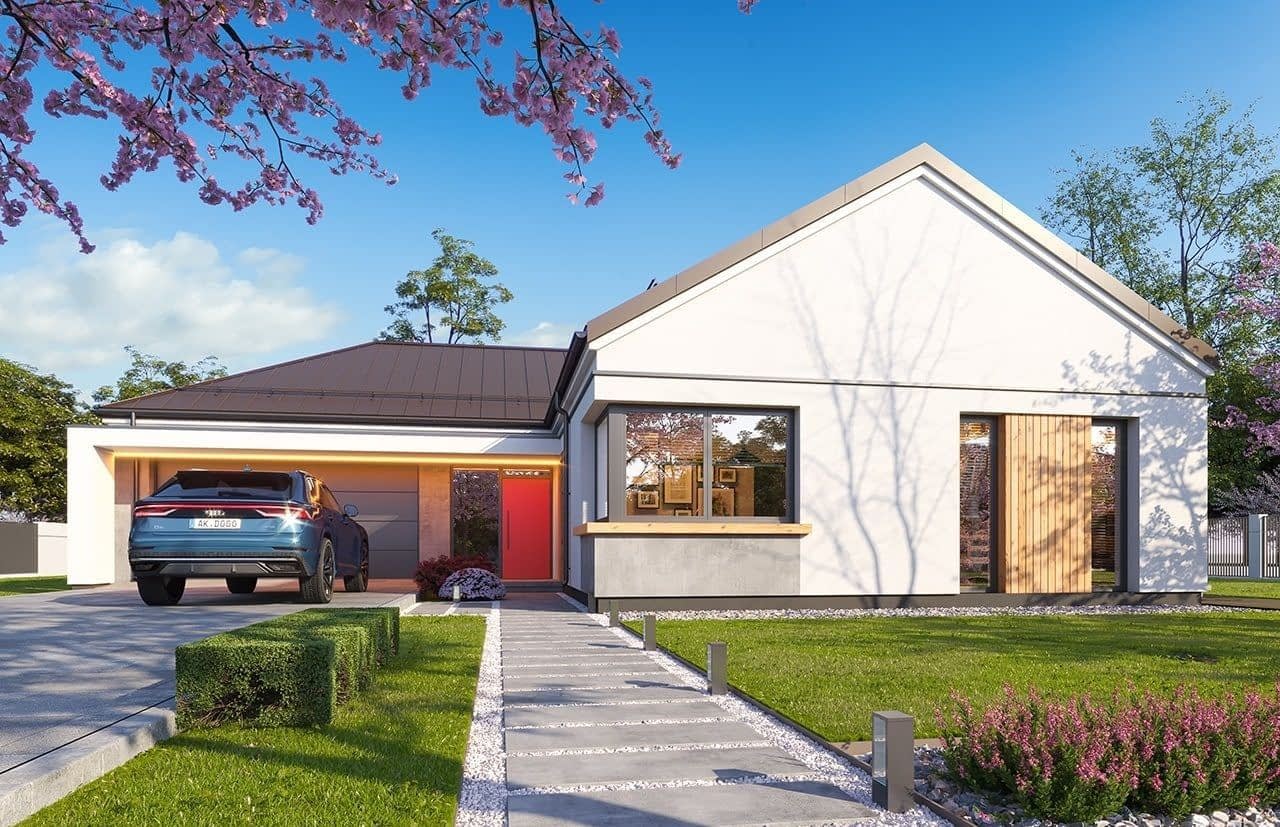

Projekt domu Sielanka 4 – wizualizacja od frontu 1

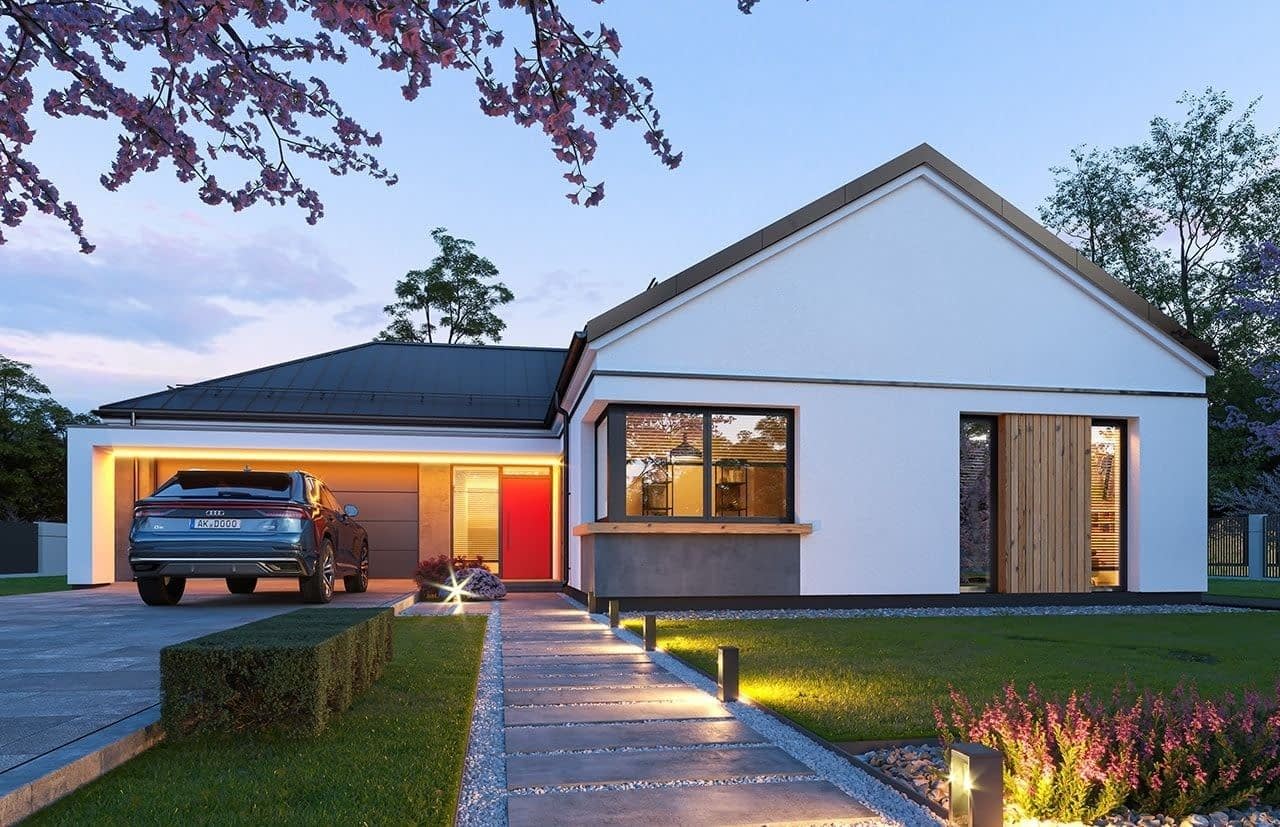

Projekt domu Sielanka 4 – wizualizacja od frontu 2

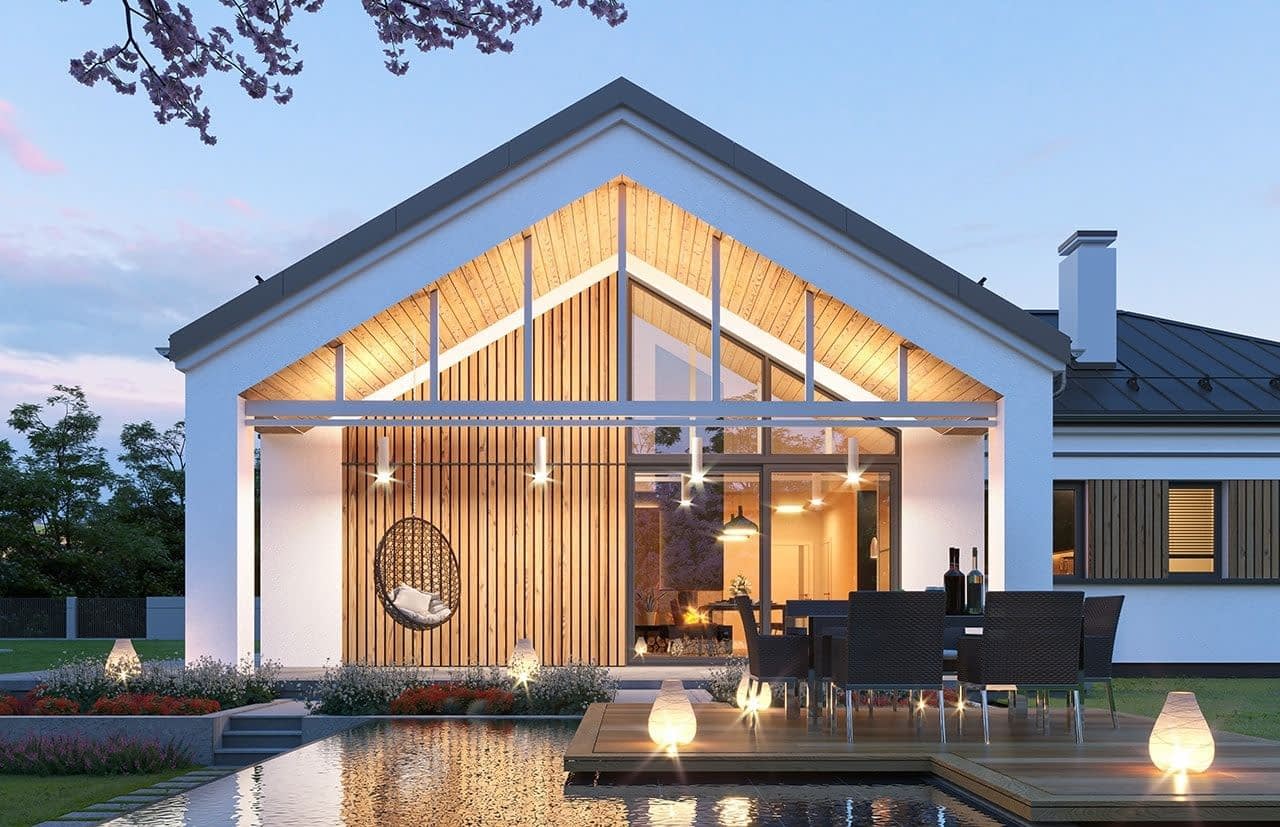

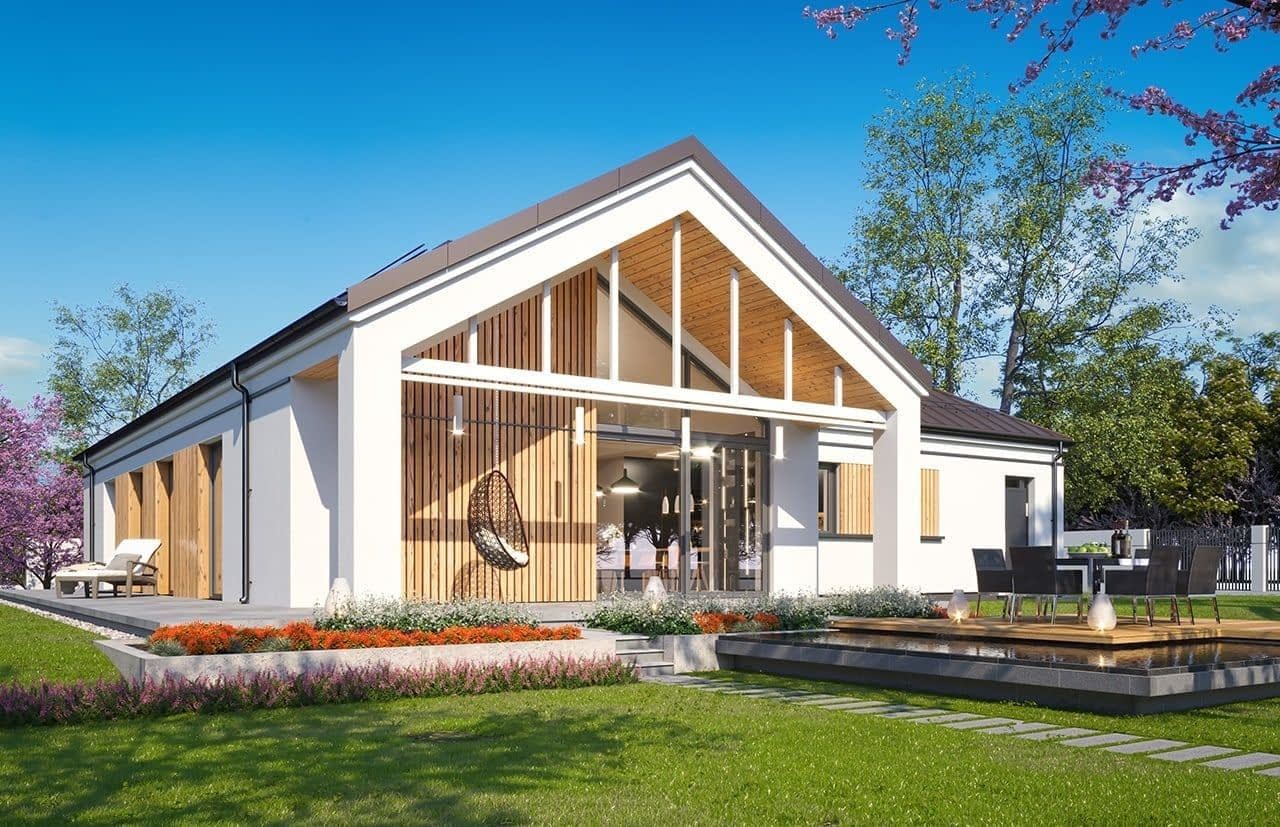

Projekt domu Sielanka 4 – wizualizacja od strony ogrodu 1

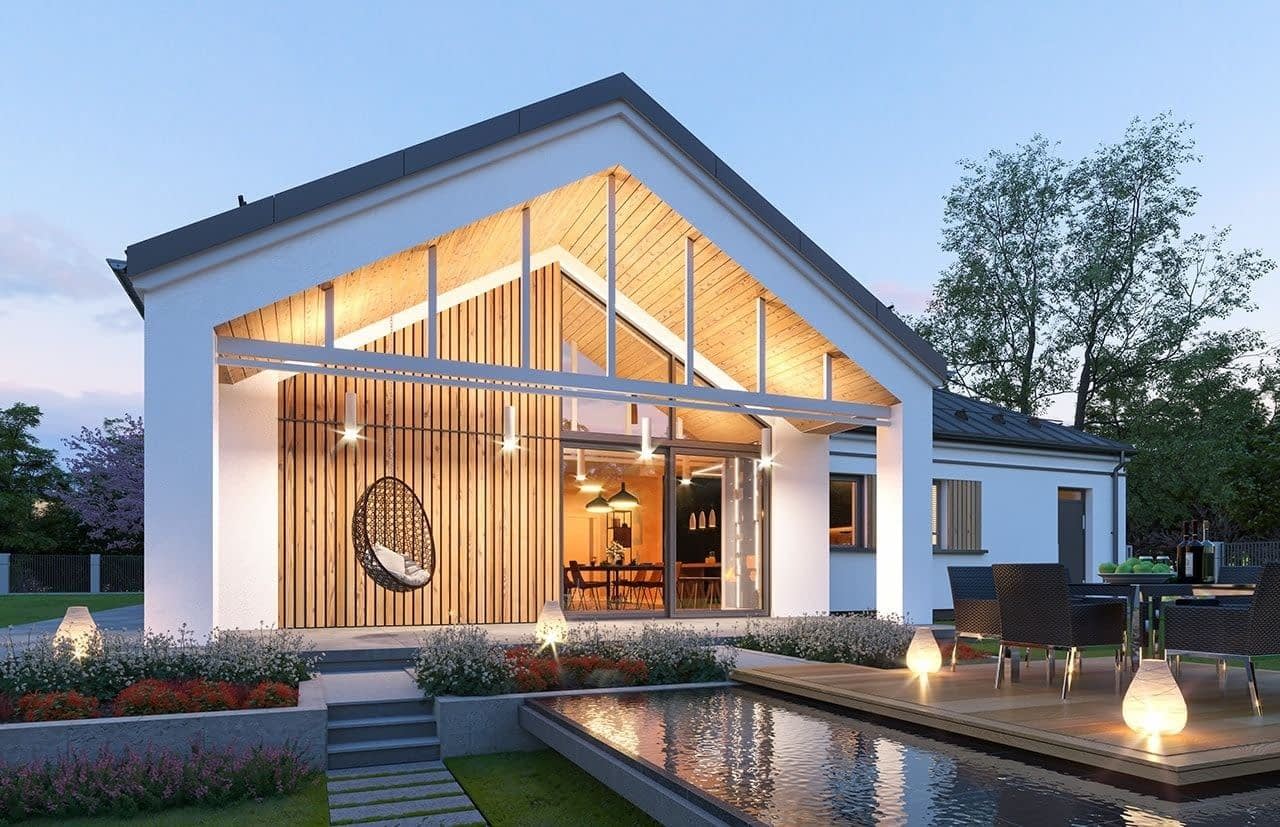

Projekt domu Sielanka 4 – wizualizacja od strony ogrodu 2

Projekt domu Sielanka 4 – wizualizacja od strony ogrodu 3

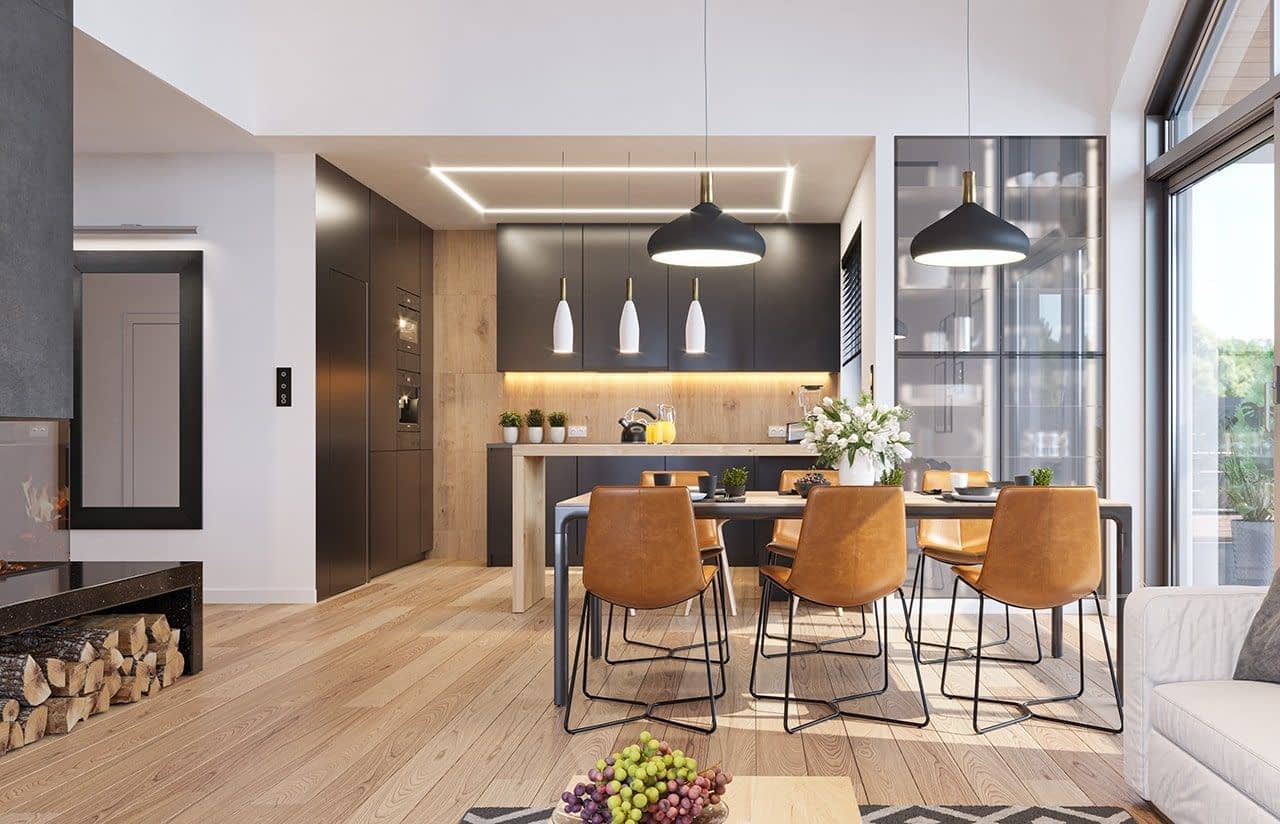

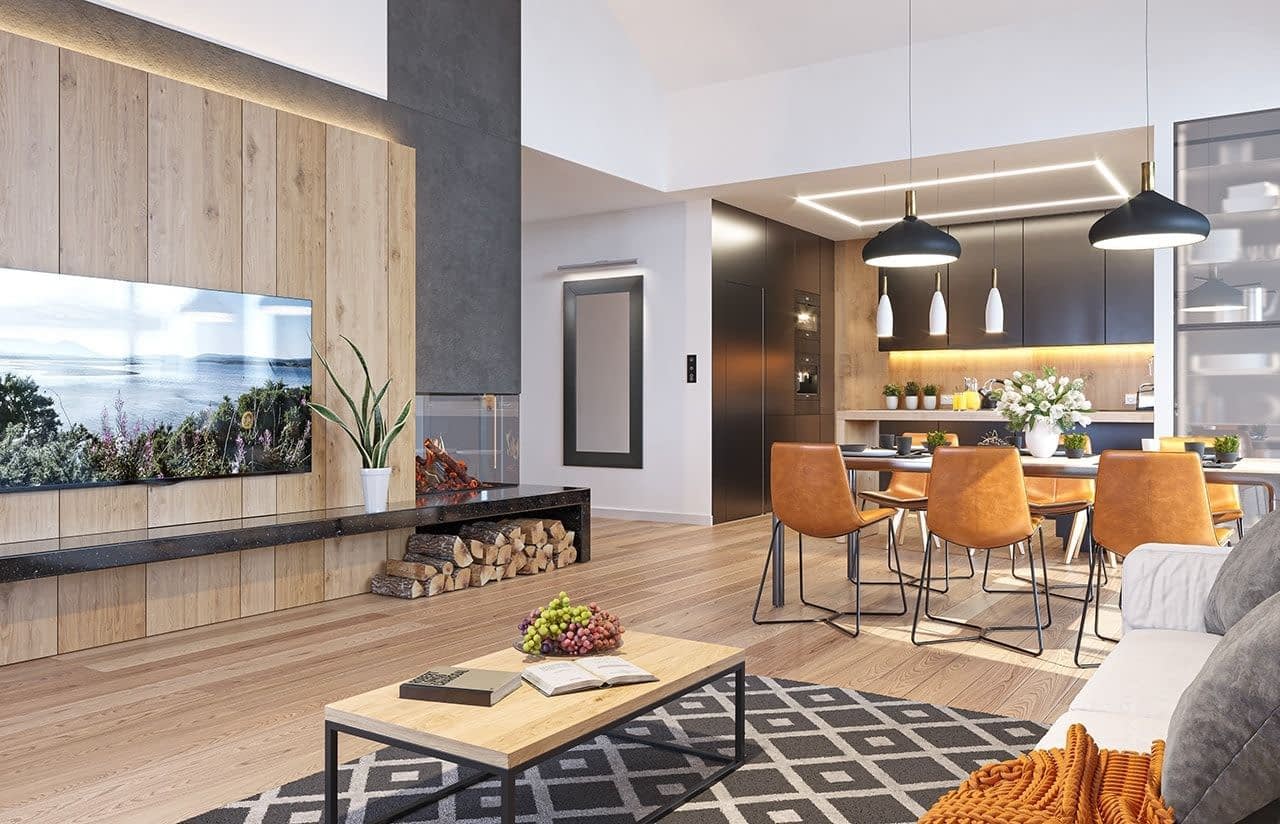

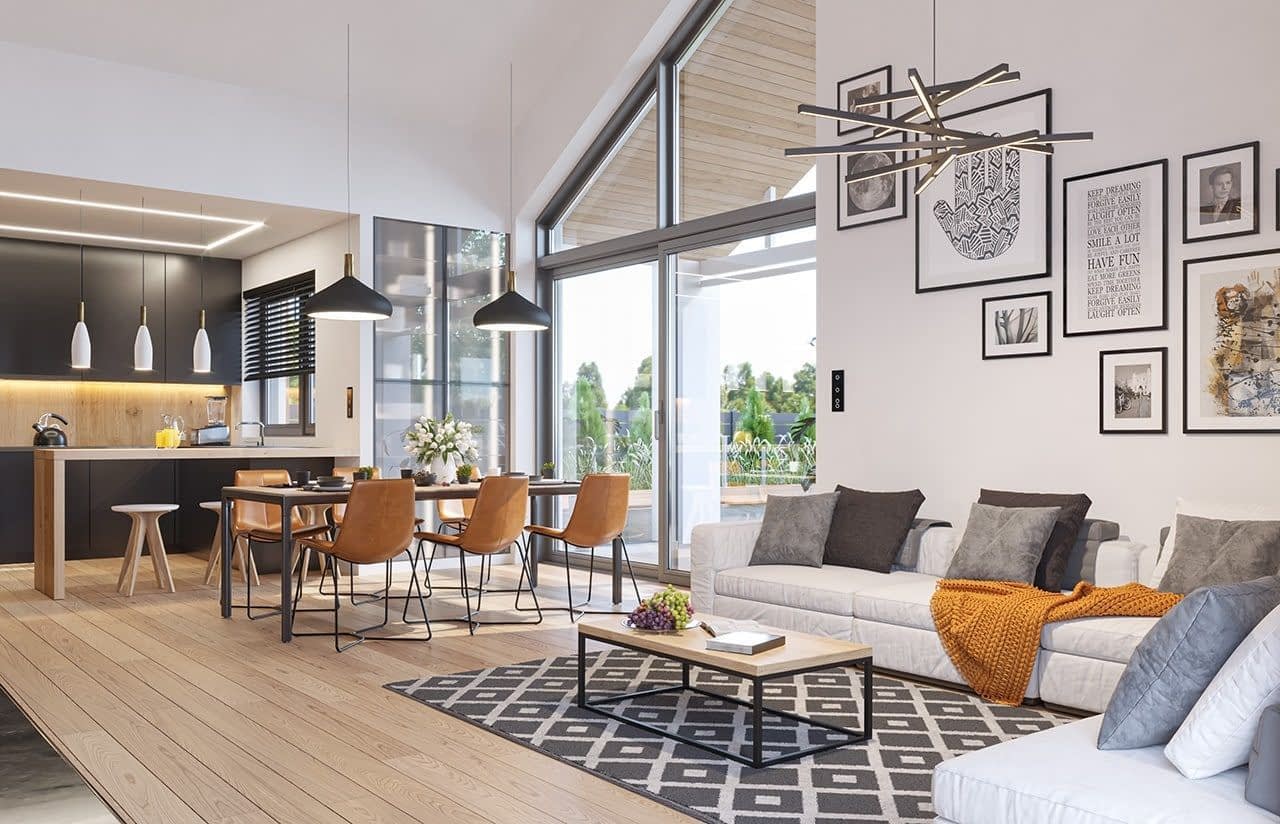

Projekt domu Sielanka 4 – wnętrze domu 1

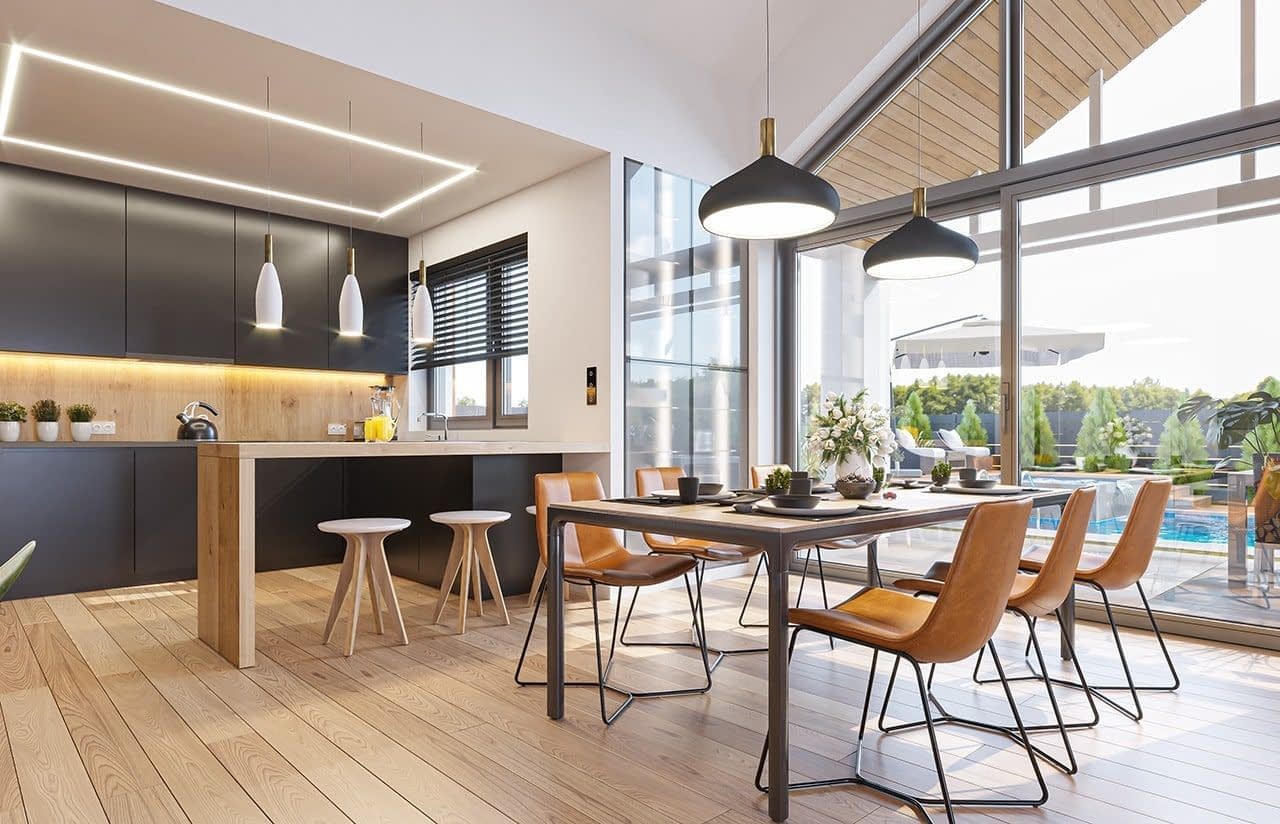

Projekt domu Sielanka 4 – wnętrze domu 2

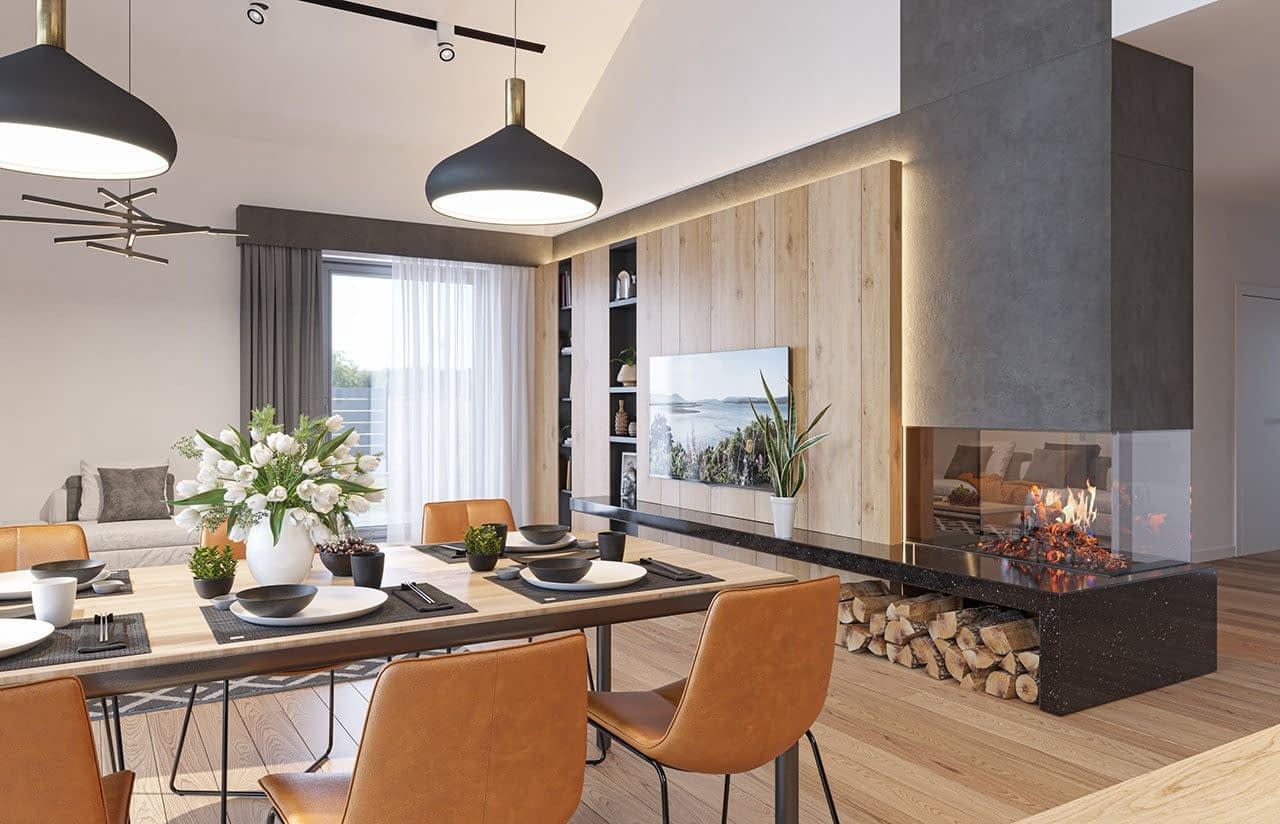

Projekt domu Sielanka 4 – wnętrze domu 3

Projekt domu Sielanka 4 – wnętrze domu 4

Projekt domu Sielanka 4 – wnętrze domu 5

Projekt domu Sielanka 4 – wizualizacja 3D rzutu parteru

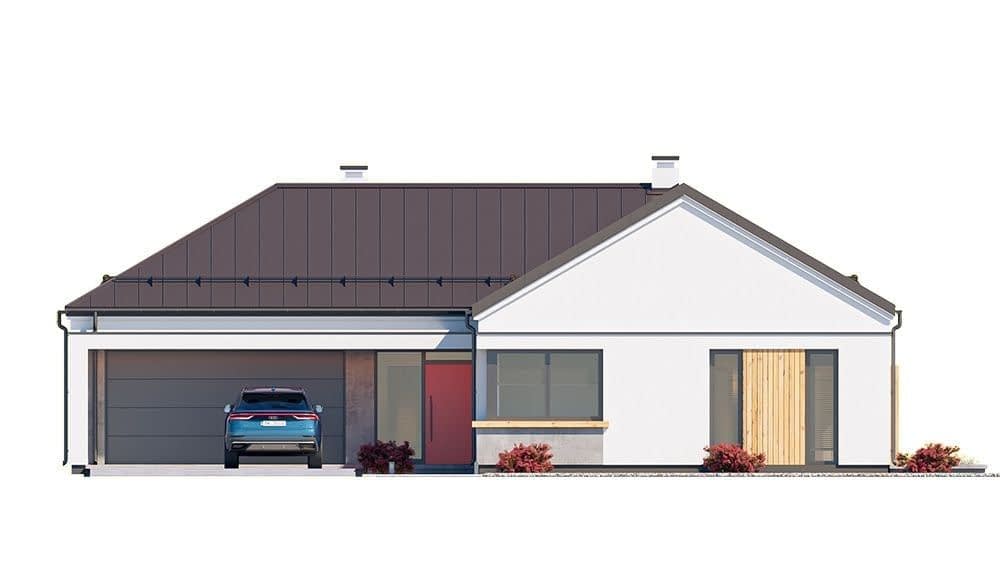

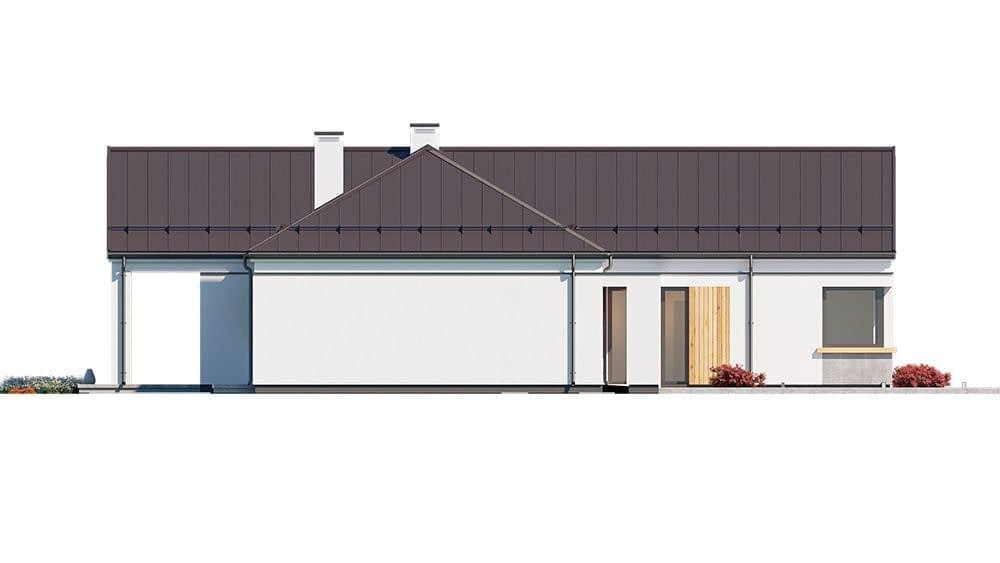

Projekt domu Sielanka 4 – elewacja frontowa

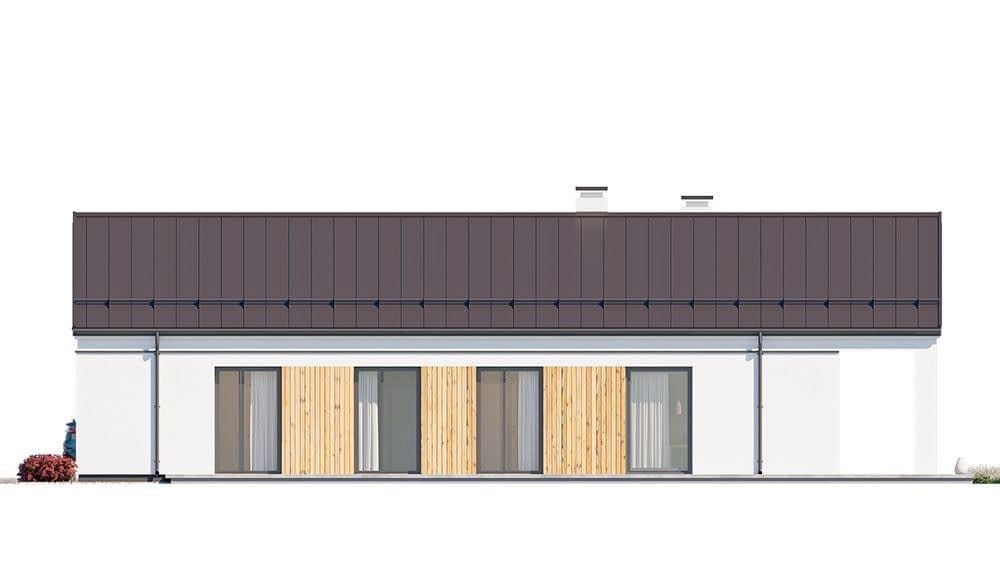

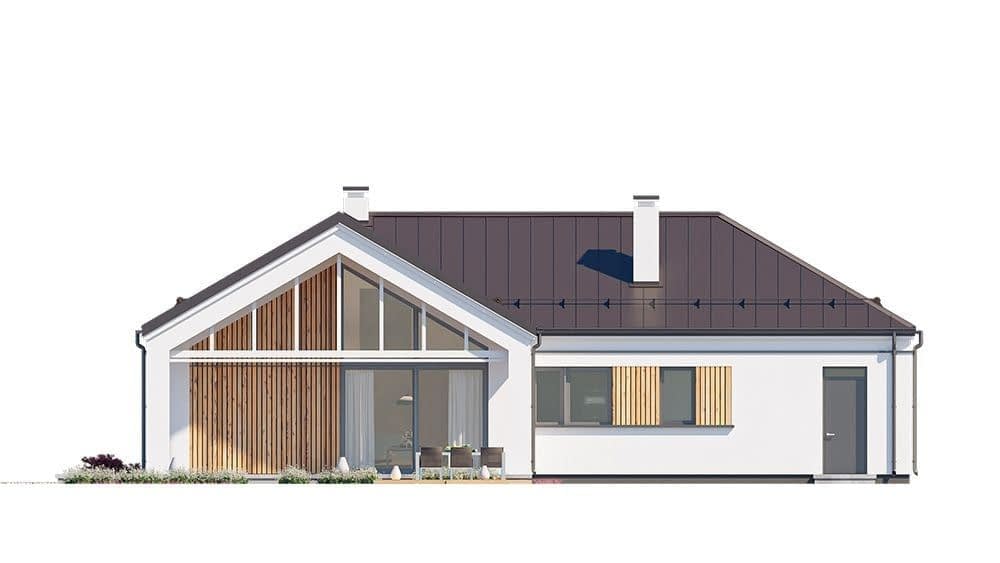

Projekt domu Sielanka 4 – elewacja ogrodowa

Projekt domu Sielanka 4 – widok bryły domu 1

Projekt domu Sielanka 4 – widok bryły domu 2

Projekt domu Sielanka 4 – widok bryły domu 3

Projekt domu Sielanka 4 – widok bryły domu 4

Autor projektu:MG Projekt

Lustrzane odbicie

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

6 690 zł

Zadaj pytanie

Typ projektuWolnostojący
StylNowoczesny
Powierzchnia użytkowa135.58 m²
KondygnacjeParterowy
GarażDwustanowiskowy
DachWielospadowy
Kąt nach. dachu30°
Odbicie lustrzaneTak
Czas realizacjimax. czas realizacji 10 dni

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Opis projektu

Sielanka 4 to nowoczesna parterówka w stylu stodoły o powierzchni użytkowej 135,58 m², z dachami bez okapów i dużym zadaszonym tarasem.

Dom-stodoła

Główna bryła ma dach dwuspadowy bez okapów, a dobudowany garaż – dach wielospadowy. Cofnięty garaż i wejście tworzą od frontu placyk-podjazd.

Parametry

Dom dla 4–5 osób ma 5 pokoi, 2 łazienki i kominek. Każdy pokój ma dostęp do ogrodu. Garaż dwustanowiskowy ma 38,08 m², wysokość budynku to 5,80 m.

wymiary budynku: 17,03 × 16,98 m
minimalna działka: 24,03 × 26,15 m
dach 30°
kubatura: 974 m³

Ile kosztuje budowa?

Według kosztorysu MG Projekt stan surowy zamknięty to ok. 338 tys. zł, roboty wykończeniowe ok. 415 tys. zł, instalacje ok. 124 tys. zł, a realizacja domu pod klucz ok. 752 tys. zł. To kwoty netto (bez VAT), policzone na średnich krajowych cenach z Sekocenbudu dla budowy systemem gospodarczym. Rzeczywisty koszt będzie inny: zależy od regionu, ekipy, terminu budowy i wybranego standardu, więc traktuj te liczby jako punkt wyjścia do własnej wyceny.

Podoba Ci się styl nowoczesnej stodoły? Zamów projekt domu Sielanka 4 na wbudowie.pl.

Konstrukcja

Fundamenty: betonowe ławy i ściany fundamentowe z bloczków betonowych

Ściany zewnętrzne: ściany murowane - pustaki gazobetonowe 24 cm + styropian

Strop i konstrukcja dachu: wiązary prefabrykowane drewniane

Elewacje: tynk cienkowarstwowy

Pokrycie dachu: blacha na rąbek

Rzuty

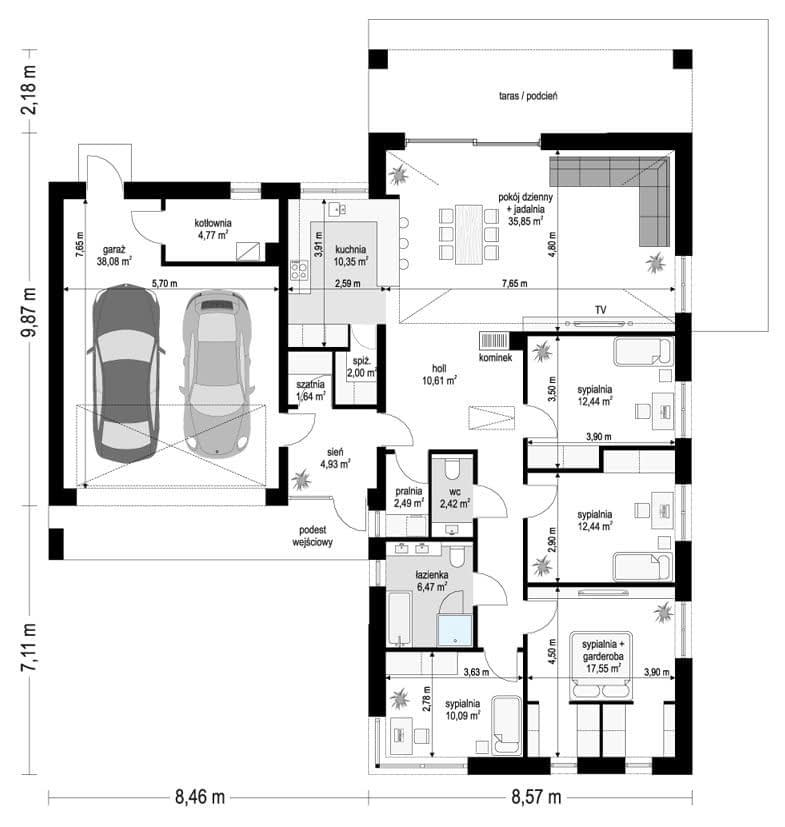

Parter

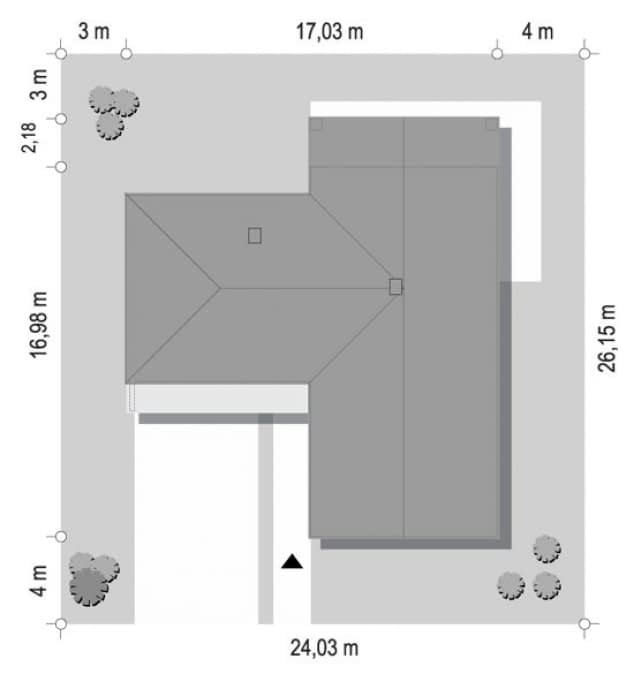

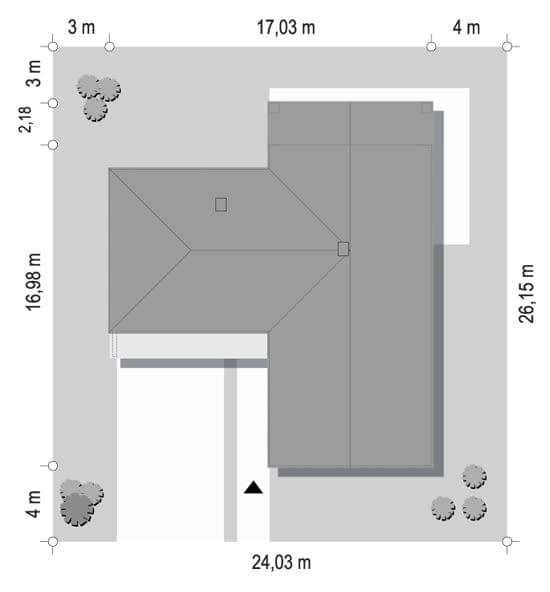

Sytuacja na działce

Dane techniczne

Powierzchnia użytkowa135.58 m²
Powierzchnia netto140.35 m²
Powierzchnia zabudowy218.58 m²
KominekTak
Liczba łazienek2
Liczba pokoi5
Powierzchnia dachu281.69 m²
Kubatura974 m³
Długość domu16.98 m
Szerokość domu17.03 m
Wysokość domu5.8 m
Energia pierwotna69 kWh/m²/rok
Energia końcowa61.2 kWh/m²/rok
Minimalne wymiary działki26.15 x 24.03m
GarażDwustanowiskowy
Rodzaj dachuWielospadowy
Kąt nach. dachu30°

Instalacja grzewcza

EUco33.1 kwH/m²/rok

Koszty budowy

Stan surowy239948 zł
Stan surowy zamknięty337770 zł
Koszt wykończenia414721 zł
Koszt instalacji124165 zł

Zawartość projektu

W komplecie nowej wersji dokumentacji projektowej znajdują się 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego

Projekt architektoniczno-budowlany zawierający:
-opis architektoniczny z elementami konstrukcji,
-część rysunkowa: rzut parteru, poddasza/piętra, rzut dachu w skali 1:100, przekroje skala 1:50,
elewacje skala 1:100.

Projekt techniczny zawierający:
-opis techniczny i konstrukcyjny (obliczenia statyczne - w zależności od projektu włączone w projekt lub stanowiące odrębną teczkę).

Część rysunkowa architektura i konstrukcja:
-rzuty fundamentów, parteru, poddasza, stropu, więźby, dachu / w skali 1:50,
-przekroje przez budynek / budynek skali 1:50,
-elewacje budynku / w skali 1:50 (*niektóre projekty posiadają rysunki w skali 1:100 lub 1:75),
-zestawienie stolarki budowlanej okiennej i drzwiowej,
-szczegóły konstrukcji i ewentualne szczegóły budowlane,

Część instalacyjna:
-część opisowa do projektów instalacji elektrycznych, wodno-kanalizacyjnych, grzewczych, gazowych (jeśli występują).

Część rysunkowa do projektów instalacji:
-schematy instalacji elektrycznych, schemat rozdzielni, plan instalacji odgromowej,
-schematy instalacji wodno-kanalizacyjnej i ciepłej wody,
-schematy instalacji grzewczych,
-schemat instalacji gazowej (jeśli występują).

Do projektu dołączane jest zestawienie materiałowe, z wykazem elementów drewnianych oraz stali budowlanej.
Do projektu dołączone są kopie uprawnień wszystkich projektantów, oraz aktualne zaświadczenia o przynależności do izb zawodowych.
Projekt zawiera oświadczenie projektantów o poprawności projektu w świetle Prawa Budowlanego, a także zawiera informację dotyczącą bezpieczeństwa i ochrony zdrowia ( BIOZ).
Do projektu dołączona jest także zgoda na zmiany adaptacyjne. Zgoda dołączana jest do każdego projektu bezpłatnie. Na Państwa życzenie zakres zgody na zmiany możemy dowolnie rozszerzyć.

Pracownia zezwala na następujące zmiany i odstępstwa od projektu architektoniczno-budowlanego w trakcie jego przystosowywania do lokalizacji:

Zmianę obrysu zewnętrznego ścian zewnętrznych.
Zmianę obrysu wewnętrznego ścian zewnętrznych.
Zmianę układu ścian wewnętrznych działowych.
Zmianę funkcji, ilości i usytuowania poszczególnych pomieszczeń na dowolnej kondygnacji w projekcie.
Zmianę ukształtowania, ilości i kąta nachylenia połaci dachowych.
Zmianę ilości, umiejscowienia i wielkości otworów okiennych i drzwiowych.
Zmianę rodzaju materiału i technologii wykonania ścian zewnętrznych oraz wewnętrznych oraz ścian fundamentowych.
Zmianę rodzaju i technologii wykonania stropów nad dowolną kondygnacją.
Zmianę umiejscowienia, kształtu i materiału wykonania schodów w budynku.
Zmianę wielkości, kształtu i materiałów, bądź likwidacja: tarasów, podestów i balkonów.
Likwidację lub dodanie dowolnej ilości:
