Sindbad N 2G

4 340 zł

Projekt domu Sindbad N 2G

Autor projektu:Dominanta
Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
4 800 zł4 340 zł
Oszczędź: 460,00zł
Najniższa cena z 30 dni: 4 320,00 zł

Promocja ważna do

14-12-2024

Zadaj pytanie
  • Typ projektuWolnostojący
  • Powierzchnia użytkowa132.23 m²
  • KondygnacjeParterowy, z poddaszem
  • GarażDwustanowiskowy
  • DachCzterospadowy
  • Kąt nach. dachu38°
  • Odbicie lustrzaneTak
  • Czas realizacjido 10 dni roboczych
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

Opis projektu

Projekt Sindbad N 2G to odświeżona i zarazem udoskonalona wersja popularnego projektu w wersji z garażem dwustanowiskowym. Wcześniejsza wersja tradycyjna spotkała się z pozytywnym odbiorem klientów. Wersji N nadano nowoczesną stylistykę i zaproponowano modną kolorystykę oraz aktualnie częściej stosowane materiały wykończenia elewacji. Pewnym korektom uległy detale balustrad oraz podziały okien, czy drzwi. Sugerując się zdaniem klientów w tej wersji wprowadzono pewne korzystne zmiany w układzie funkcjonalnym parteru. Aktualnie znajduje się tutaj wydzielona kuchnia z aneksem jadalnym i spiżarnią, przestronny salon z kominkiem, gabinet mogący pełnić funkcję sypialni, wiatrołap, hol oraz powiększona łazienka (wcześniej tylko wc). Część garażowa projektu zawiera w sobie także kotłownię i pomieszczenie gospodarcze. W projekcie zastosowano schody żelbetowe prowadzące na poddasze, gdzie znajdziemy dwie sypialnie ze wspólną garderobą oraz trzecią sypialnię z osobną łazienką i garderobą a także łazienkę ogólnodostępną z wydzieloną pralnią oraz wc. Jako opcję zawierającą się w standardowym projekcie mamy także rozwiązanie poddasza z 4 sypialniami dla 5-osobowej rodziny - zobacz rzuty poddasza OPCJA - CZTERY POKOJE.



  • wygodny jednorodzinny dom parterowy z poddaszem użytkowym i garażem dwustanowiskowym (istnieje wersja jednostanowiskowa), niepodpiwniczony
  • przeznaczony dla 4-5 osób
  • na parterze zaprojektowano wiatrołap, hol, przedsionek prowadzący z garażu, reprezentacyjny salon z kominkiem i wyjściem na częściowo zadaszony taras, wydzieloną kuchnię z aneksem jadalnym i spiżarnią, dodatkowy pokój / gabinet, łazienkę, pomieszczenie gospodarcze i kotłownię
  • na poddaszu znajdują się 3 sypialnie (sypialnia rodziców z garderobą i łazienką oraz dwie kolejne sypialnie ze wspólną garderobą) a także ogólnodostępna duża łazienka z pralnią i wydzielony wc
  • układ funkcjonalny stwarza możliwość dowolnej aranżacji poddasza, np. w celu uzyskania 4 sypialni
  • istnieje wersja w tradycyjnej stylistyce elewacji: Sindbad
  • ogrzewanie olejowe, gazowe lub na paliwo stałe (np. ekogroszek, pelety)

Konstrukcja

Ściany zewnętrzne: tradycyjne dwuwarstwowe (pustak ceramiczny + styropian), na fragmentach szalówka drewniana lub tynk imitujący drewno
Strop: żelbetowe monolityczne
Dach: czterospadowy o konstrukcji drewnianej z pokryciem z dachówki ceramicznej, cementowej lub blachodachówki
Schody: żelbetowe monolityczne

Rzuty

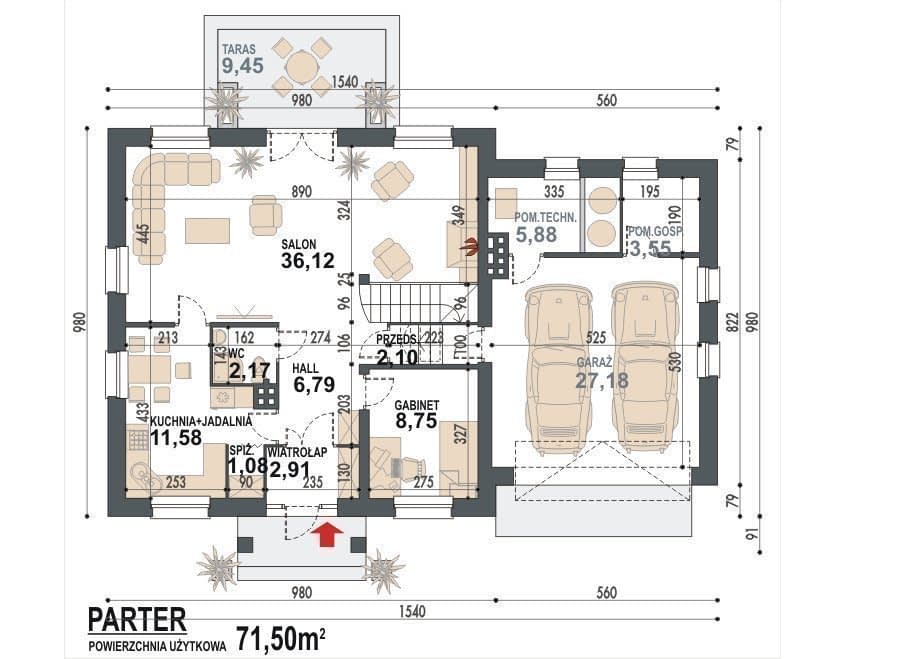

rzut parteru

Rzut projektu Sindbad N 2G - rzut parteru

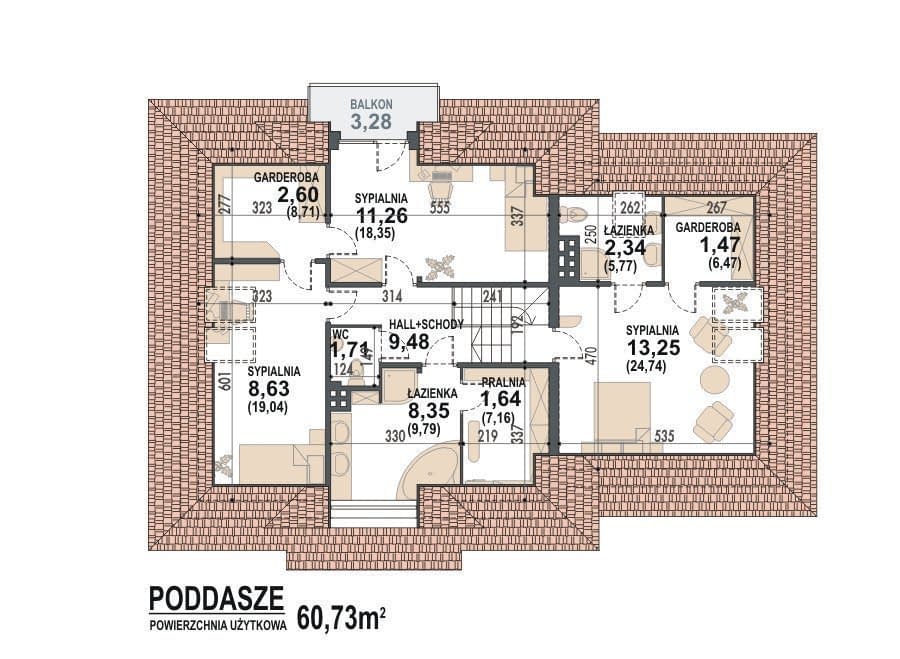

rzut poddasza

Rzut projektu Sindbad N 2G - rzut poddasza

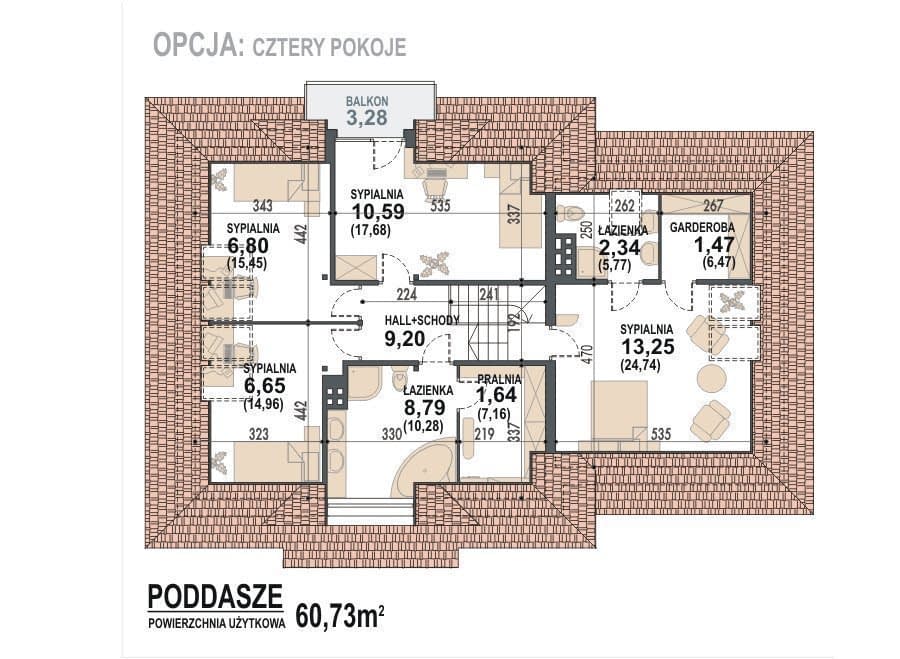

rzut poddasza opcja

Rzut projektu Sindbad N 2G - rzut poddasza opcja

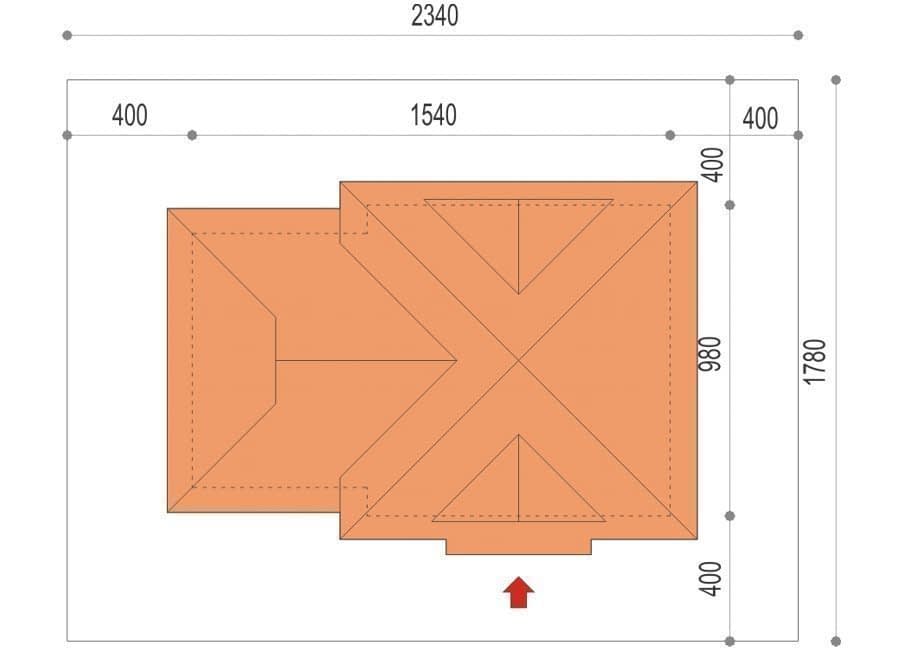

rzut sytuacyjny

Rzut projektu Sindbad N 2G - rzut sytuacyjny

rzut parteru

Rzut projektu Sindbad N 2G - rzut parteru

rzut poddasza

Rzut projektu Sindbad N 2G - rzut poddasza

rzut poddasza opcja

Rzut projektu Sindbad N 2G - rzut poddasza opcja

rzut sytuacyjny

Rzut projektu Sindbad N 2G - rzut sytuacyjny

Dane techniczne

  • Powierzchnia użytkowa132.23 m²
  • Powierzchnia netto168.84 m²
  • Powierzchnia zabudowy142.07 m²
  • Kubatura806 m³
  • Wysokość domu8.26 m
  • PoddaszeUżytkowe
  • Minimalne wymiary działki17.8 x 23.4m
  • GarażDwustanowiskowy
  • Rodzaj dachuCzterospadowy
  • Kąt nach. dachu38°

Zawartość projektu



Komplet dokumentacji projektowej składa się z trzech egzemplarzy projektu architektoniczno-budowlanego oraz trzech egzemplarzy projektu technicznego.
Dokumentacja jest zgodna z WT2021 oraz Eurokodami i zawiera:

  • informacje jak uzyskać pozwolenie na budowę
  • zakres obowiązków projektanta dokonującego adaptacji
  • zgoda autora projektu na dokonanie zmian w dokumentacji projektowej
  • wytyczne techniczne dla oceny energetycznej budynku
  • przedmiar
  • zestawienie materiałów, sprzętu i roboczogodzin
  • projekt architektoniczny
  • wizualizację
  • projekt konstrukcyjny
  • projekt instalacji sanitarnych
  • projekt instalacji elektrycznych
  • projekt rekuperacji
  • projekt systemu solarów do ogrzania wody użytkowej.

Projektanci wyrażają zgodę na następujące zmiany w dokumentacji projektowej:

  • zmiany technologiczne i materiałowe - rodzaj stropu, schodów, materiały ścienne, izolacyjne i wykończeniowe, pokrycie dachowe
  • dostosowanie posadowienia budynku do warunków geotechnicznych i zmiana wysokości posadowienia
  • dostosowanie konstrukcji budynku do stref obciążenia śniegiem i wiatrem
  • wykonanie częściowego lub całkowitego podpiwniczenia budynku
  • zmiany usytuowania ścian nośnych, działowych i otworów drzwiowych
  • zmiany funkcji i układu pomieszczeń
  • zmiana nachylenia kąta połaci dachowej, konstrukcji i kształtu dachu, doprojektowanie, przeprojektowanie lub likwidacja lukarn
  • zmiany w wymiarach zewnętrznych i wysokości budynku (powiększenie lub pomniejszenie budynku)
  • zmiana materiałów i rozwiązań instalacyjnych, przebiegu instalacji wewnętrznych, zmiana sposobu ogrzewania
  • przeprojektowanie kominów
  • zmiana usytuowania, ilości, kształtu i wielkości okien i drzwi w elewacjach zewnętrznych budynku
  • zmiana kolorystyki budynku
  • zmiana kształtu i usytuowania tarasów, schodów zewnętrznych i wewnętrznych budynku
  • zmiana wysokości kondygnacji oraz podwyższenie ścianki kolankowej
  • likwidacja lub zmniejszenie podcieni i wnęk w bryle budynku
  • likwidacja, przeprojektowanie lub doprojektowanie słupów, balkonów i wykuszy
  • zmiana poddasza na użytkowe lub nieużytkowe.

Powyższe zmiany mogą dokonać osoby posiadające odpowiednie uprawnienia zgodnie z obowiązującymi normami i przepisami prawa budowlanego. Wyżej wymienione zmiany powinny być naniesione czerwonym pisakiem w czterech oryginalnych egzemplarzach projektu gotowego lub dołączone jako aneks. Dokonanie zmian wybiegających poza wymieniony zakres wymaga zgody autora projektu.
