Skowronek 2 (CE)

3 000 zł

Projekt domu Skowronek 2 (CE)

Autor projektu:MTM STYL Sp. z o.o. Sp.k
Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
3 000 zł
Zadaj pytanie
  • Typ projektuWolnostojący
  • StylTradycyjny
  • Powierzchnia użytkowa168.3 m²
  • KondygnacjeParterowy, z poddaszem
  • GarażJednostanowiskowy
  • DachWielospadowy
  • Kąt nach. dachu35°
  • Odbicie lustrzaneTak
  • Czas realizacjido 10 dni roboczych
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Reklama

Opis

Opis projektu

Dom jednorodzinny z użytkowym poddaszem, niepodpiwniczony. Dom przeznaczony dla 4 – 5-osobowej rodziny. Na parterze zaprojektowano dodatkowy pokój. Klarowny układ funkcjonalny.

Konstrukcja

Ściany: 2-warstwowe - pustak ceramiczny + styropian, Stropy: żelbetowe, wylewane, Dach: dachówka, kąt nachylenia 35°

Rzuty

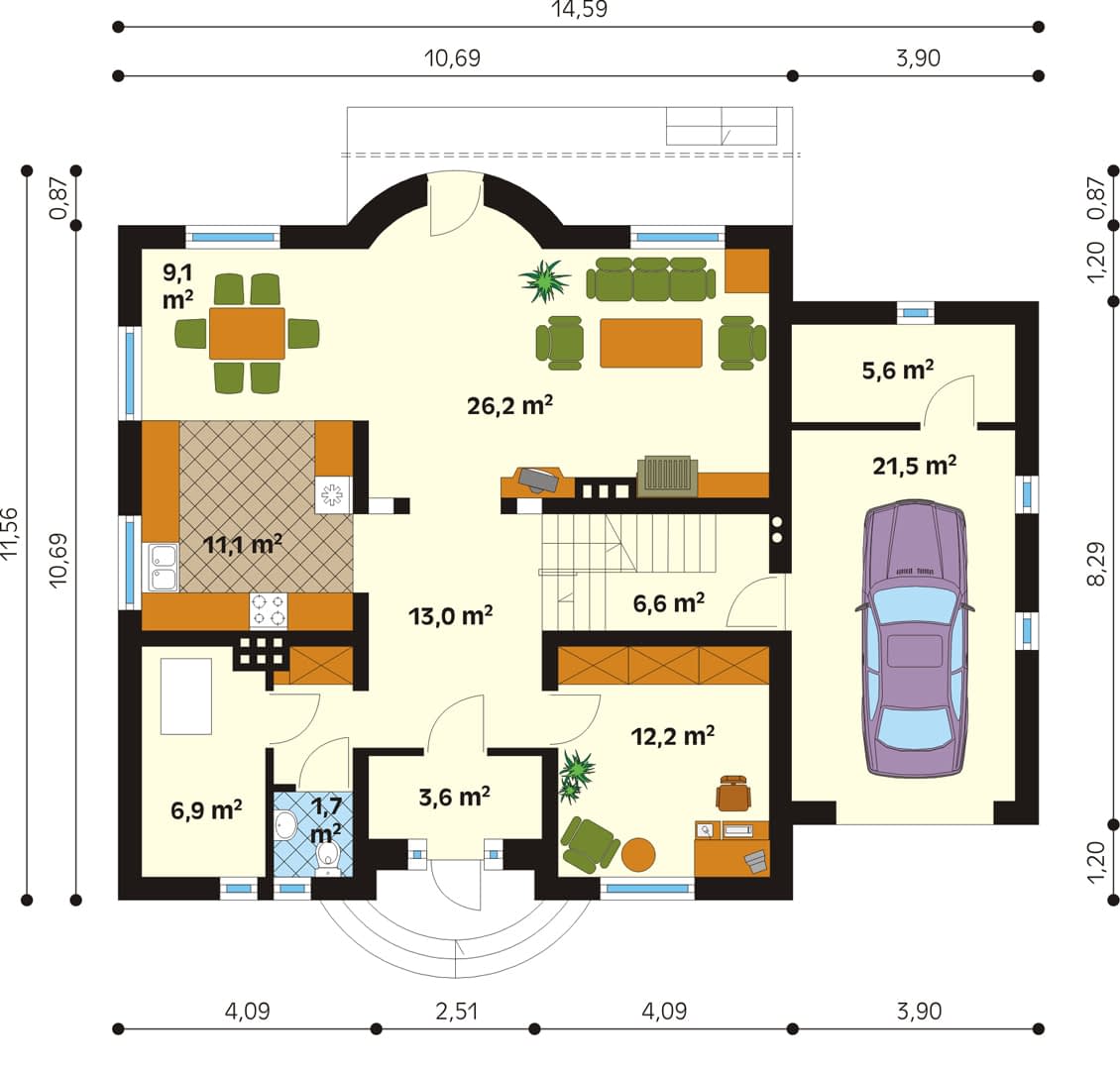

parter

  • wiatrołap3.6
  • korytarz/komunikacja13
  • wc1.7
  • kuchnia11.1
  • jadalnia9.1
  • salon26.2
  • schody6.6
  • pokój12.2
  • kotłownia6.9
  • pomieszczenie gospodarcze5.6
  • garaż21.5
Rzut projektu Skowronek 2 (CE) - parter

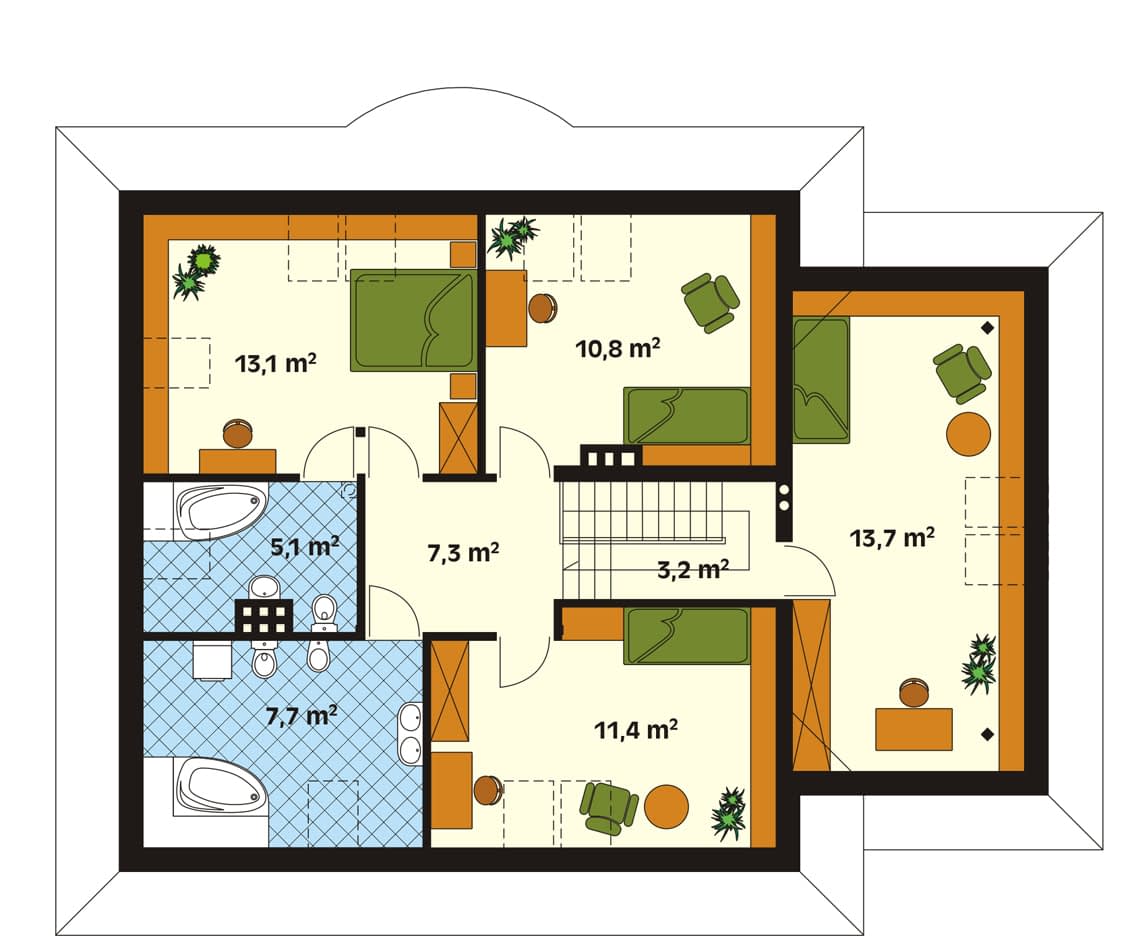

poddasze

  • hol7.3
  • sypialnia11.4
  • łazienka7.7
  • łazienka5.1
  • sypialnia13.1
  • sypialnia10.8
  • korytarz/komunikacja3.2
  • suszarnia13.7
Rzut projektu Skowronek 2 (CE) - poddasze

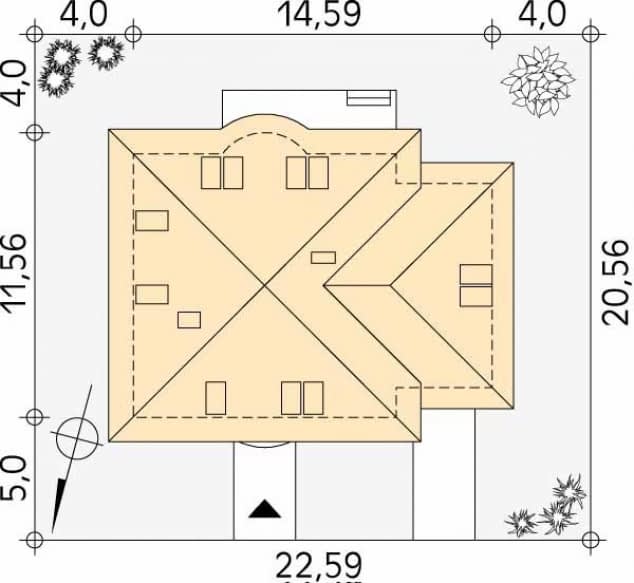

Usytuowanie na działce

Rzut projektu Skowronek 2 (CE) - Usytuowanie na działce

Dane techniczne

  • Powierzchnia użytkowa168.3 m²
  • Powierzchnia zabudowy148.7 m²
  • Liczba pokoi8
  • Powierzchnia dachu250 m²
  • Kubatura798 m³
  • Długość domu11.56 m
  • Szerokość domu14.59 m
  • Wysokość domu8.5 m
  • PoddaszeUżytkowe
  • Minimalne wymiary działki20.56 x 22.59m
  • GarażJednostanowiskowy
  • Rodzaj dachuWielospadowy
  • Kąt nach. dachu35°

Zawartość projektu

PROJEKT ARCHITEKTONICZNO-BUDOWLANY ( 4 egzemplarze) zawiera:

  • Projekt architektoniczny – rysunki w skali 1:50 lub 1:100
  • Projekt konstrukcyjny – rysunki w skali 1:50 i 1:25
  • Projekt wewnętrznych instalacji: wodno-kanalizacyjnych, centralnego ogrzewania oraz gazu
  • Projekt wewnętrznych instalacji elektrycznych

Autor projektu wyraża zgodę na zmiany, które dopuszczają następujący zakres adaptacji:

  • dostosowanie fundamentów do warunków geotechnicznych w miejscu posadowienia budynku
  • realizacja budynku w lustrzanym odbiciu
  • zmiana technologii wykonania domu: materiałów ściennych, izolacyjnych, wykończeniowych przy spełnieniu wymaganych normą własności ścian
  • zmiany wymiarów rzutu poziomego budynku w granicach 5%
  • zmiana rodzajów stropów przy zachowaniu układu konstrukcyjnego oraz wymaganej wytrzymałości
  • zmiana pokrycia dachowego na ciężkie po dostosowaniu konstrukcji budynku do zwiększonego ciężaru pokrycia dachowego, zmiana kąta nachylenia dachu w granicach 5%
  • podpiwniczenie budynku lub rezygnacja z podpiwniczenia
  • zmiana lokalizacji ścian działowych i wewnętrznych otworów drzwiowych ( przy zachowaniu nośności elementów konstrukcyjnych budynku)
  • zmiana wykonania wewnętrznych instalacji sanitarnych i elektrycznych zgodnie z uzyskanymi warunkami zapewnienia dostaw mediów do budynku mieszkalnego
  • zmiana ilości, wielkości i usytuowania otworów okiennych i drzwiowych

Powyższe zamiany muszą być dokonane z zachowaniem obowiązujących norm i przepisów prawa budowlanego przez osoby posiadające odpowiednie uprawnienia. Wszelkie pozostałe zmiany w projektach wymagają odrębnej zgody autorów.

Dodatkowo do zakupionego projektu dołączone są

  • Uprawnienia projektantów,
  • Standardową zgodę na zmiany,
  • Projektowaną charakterystykę energetyczną,
  • Analizę porównawczą systemów ogrzewania,
  • Rzut w skali 1:500 do projektu zagospodarowania działki,
  • Informację BIOZ (Bezpieczeństwo i Ochrona Zdrowia w czasie budowy),

Dodatki

Bezpłatne dodatki

Gratis

Zestaw umów

Gratis

Zmiany w projekcie

Płatne dodatki

Kosztorys budowlany

90 zł

Promocja

Schemat szamba

70 zł20 zł

Schemat rekuperacji

300 zł
