Projekt domu Sosenka 4

Name: Sosenka 4
Brand: MG Projekt
SKU: sosenka-4
Price: 5690.00 PLN
Availability: InStock

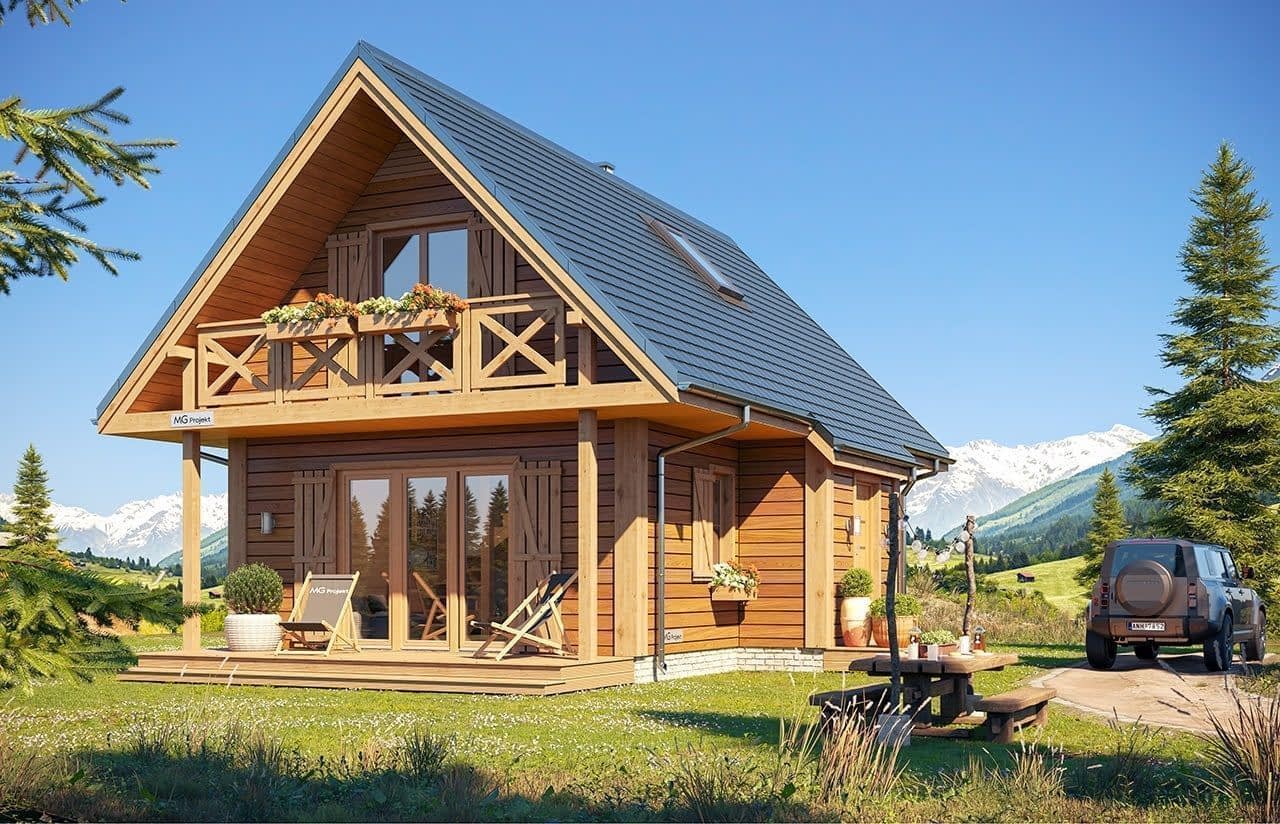

Projekt domu Sosenka 4 – wizualizacja od frontu

Projekt domu Sosenka 4 – wizualizacja 3D rzutu parteru

Projekt domu Sosenka 4 – wizualizacja 3D rzutu poddasza

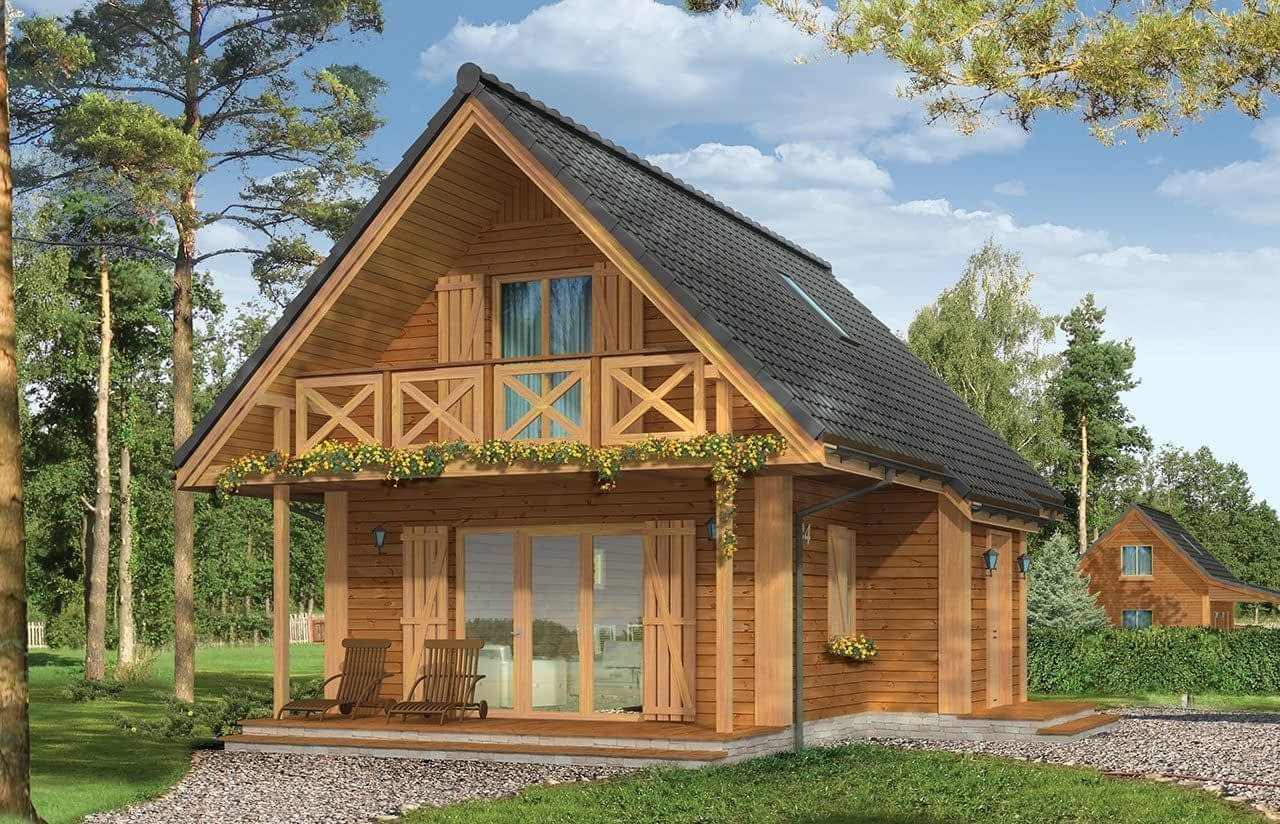

Projekt domu Sosenka 4 – wizualizacja od strony ogrodu

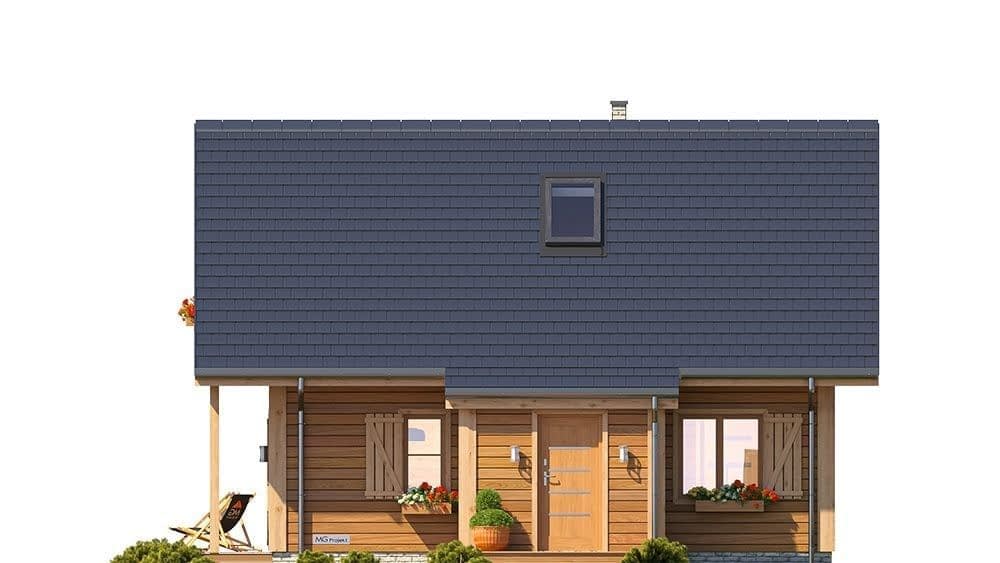

Projekt domu Sosenka 4 – elewacja frontowa

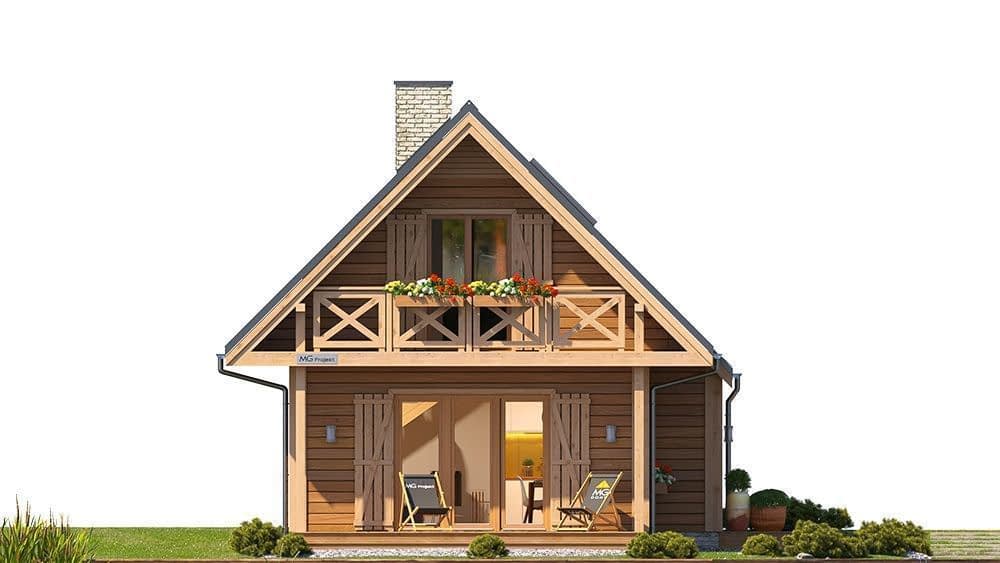

Projekt domu Sosenka 4 – elewacja ogrodowa

Projekt domu Sosenka 4 – widok bryły domu 1

Projekt domu Sosenka 4 – widok bryły domu 2

Projekt domu Sosenka 4 – widok bryły domu 3

Autor projektu:MG Projekt

Lustrzane odbicie

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

5 690 zł

Zadaj pytanie

Typ projektuLetniskowy
StylTradycyjny
Powierzchnia użytkowa63.32 m²
KondygnacjeParterowy, z poddaszem
GarażBez garażu
DachDwuspadowy
Kąt nach. dachu45°
Odbicie lustrzaneTak
Czas realizacjimax. czas realizacji 10 dni

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Opis projektu

Sosenka 4 to wersja domku Sosenka w konstrukcji szkieletowej drewnianej, z tarasem i balkonem z boku – dom z poddaszem użytkowym o powierzchni 63,32 m². Prosta bryła zapewnia szybką i ekonomiczną budowę.

Wnętrze

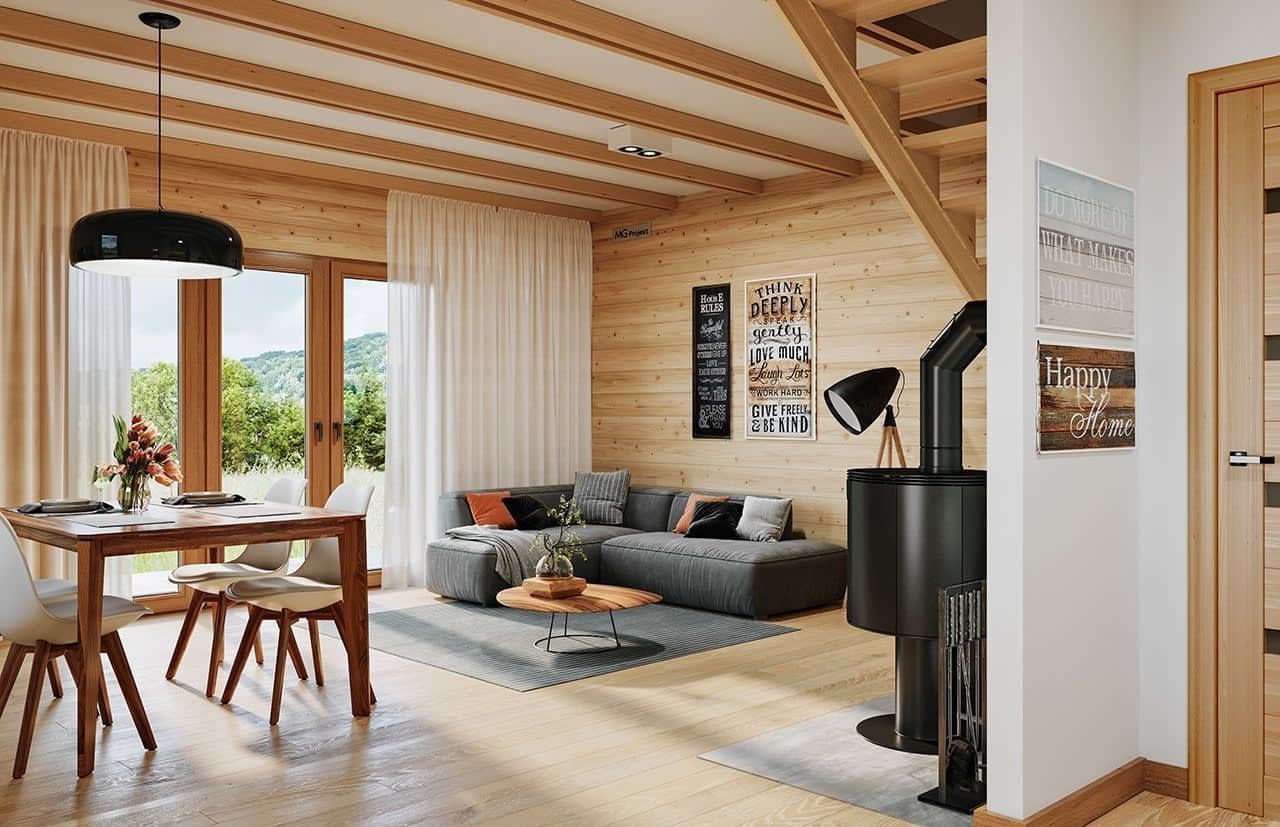

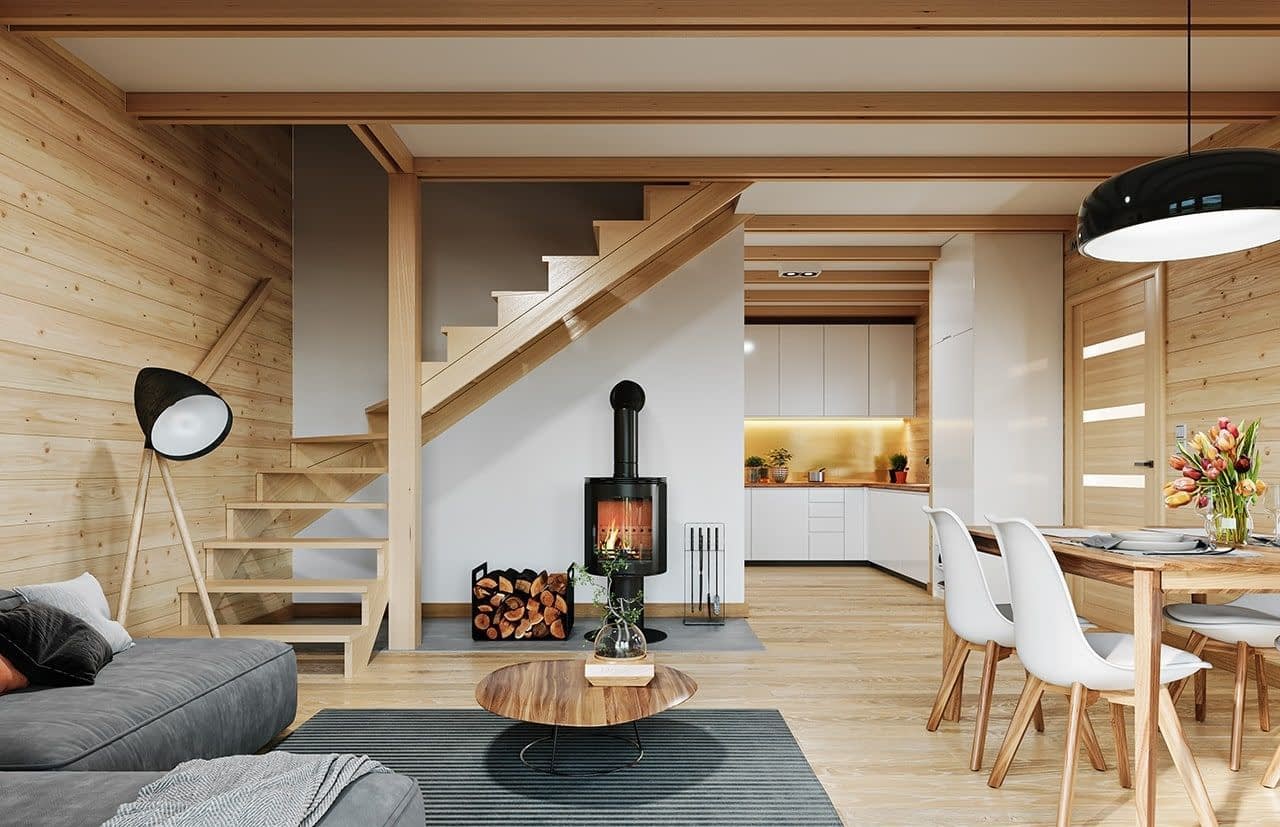

Na parterze jest strefa dzienna z kuchnią, łazienką, gankiem wejściowym i pomieszczeniem gospodarczym. Kominek i drewniane schody w salonie zdobią wnętrze. Na poddaszu są dwie sypialnie.

Taras i balkon

Zadaszony taras i balkon wsparty na słupach umilą letnie dni.

wymiary budynku: 8,66 × 6,63 m
minimalna działka: 16,66 × 14,63 m
dach dwuspadowy 45°, wysokość 6,68 m
kubatura: 254 m³

Ile kosztuje budowa?

Według kosztorysu MG Projekt stan surowy zamknięty to ok. 140 tys. zł, roboty wykończeniowe ok. 181 tys. zł, instalacje ok. 68 tys. zł, a realizacja domu pod klucz ok. 321 tys. zł. To kwoty netto (bez VAT), policzone na średnich krajowych cenach z Sekocenbudu dla budowy systemem gospodarczym. Rzeczywisty koszt będzie inny: zależy od regionu, ekipy, terminu budowy i wybranego standardu, więc traktuj te liczby jako punkt wyjścia do własnej wyceny.

Szukasz drewnianego domku z balkonem? Zamów projekt domu Sosenka 4 na wbudowie.pl.

Konstrukcja

Fundamenty: ławy betonowe, ściany z bloczków

Ściany zewnętrzne: konstrukcja szkieletowa drewniana

Strop: drewniane belkowe

Elewacje: deski elewacyjne

Pokrycie dachu: dachówka

Rzuty

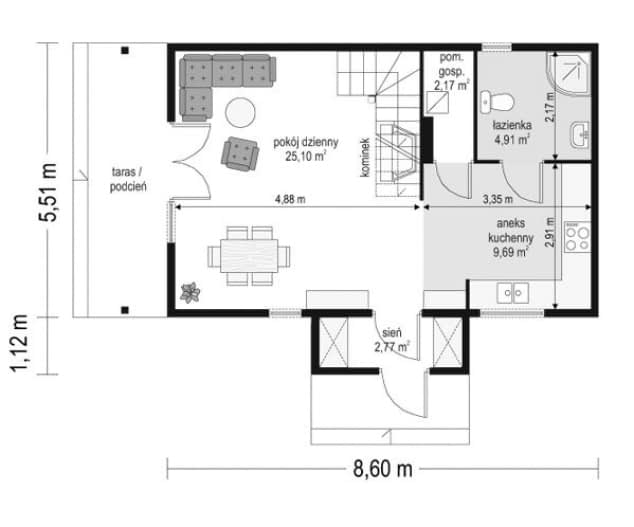

Parter

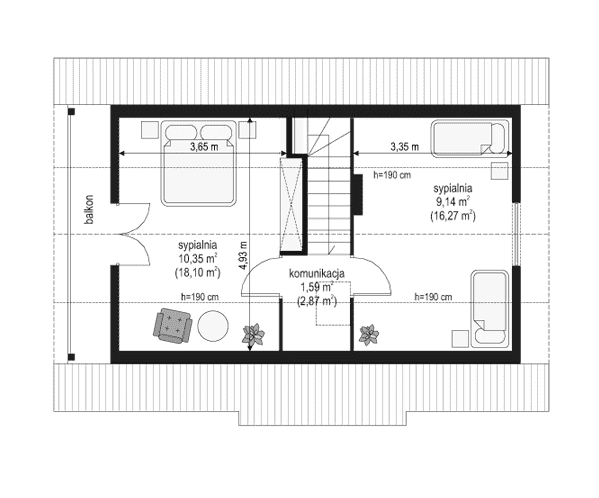

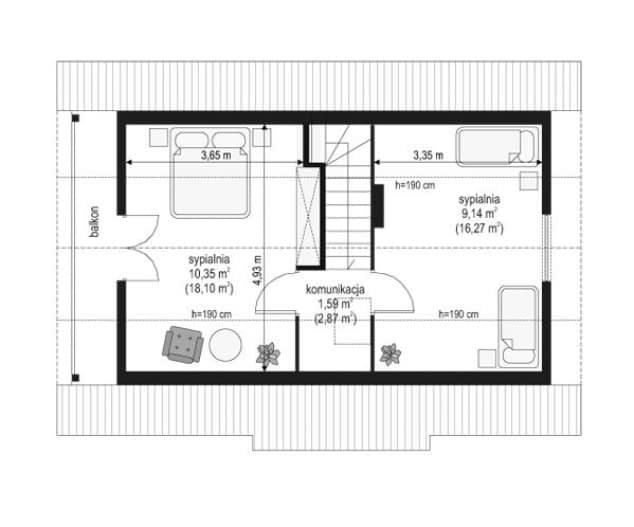

Poddasze

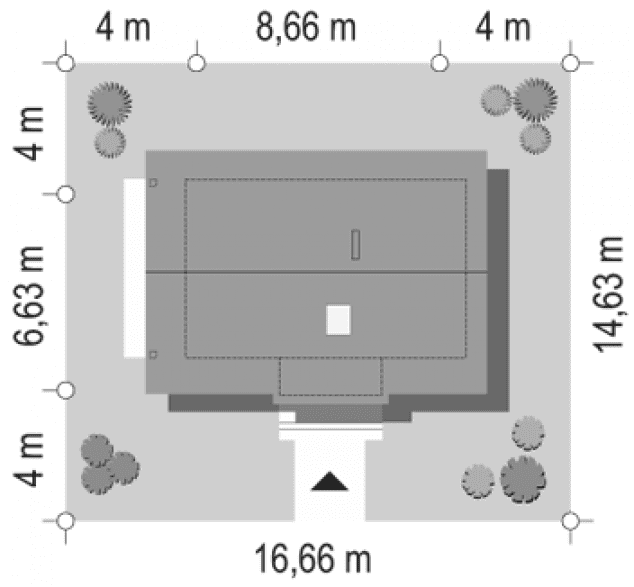

Sytuacja na działce

Dane techniczne

Powierzchnia użytkowa63.32 m²
Powierzchnia netto63.32 m²
Powierzchnia zabudowy51.28 m²
KominekTak
Liczba łazienek1
Liczba pokoi3
Powierzchnia dachu111.71 m²
Kubatura253.5 m³
Długość domu6.63 m
Szerokość domu8.66 m
Wysokość domu6.68 m
Poddaszeużytkowe
Energia pierwotna64.2 kWh/m²/rok
Energia końcowa19.1 kWh/m²/rok
Minimalne wymiary działki14.63 x 16.66m
GarażBez garażu
Rodzaj dachuDwuspadowy
Kąt nach. dachu45°

Instalacja grzewcza

EUco49.2 kwH/m²/rok

Koszty budowy

Stan surowy89498 zł
Stan surowy zamknięty139921 zł
Koszt wykończenia180836 zł
Koszt instalacji68470 zł

Zawartość projektu

W komplecie nowej wersji dokumentacji projektowej znajdują się 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego

Projekt architektoniczno-budowlany zawierający:
-opis architektoniczny z elementami konstrukcji,
-część rysunkowa: rzut parteru, poddasza/piętra, rzut dachu w skali 1:100, przekroje skala 1:50,
elewacje skala 1:100.

Projekt techniczny zawierający:
-opis techniczny i konstrukcyjny (obliczenia statyczne - w zależności od projektu włączone w projekt lub stanowiące odrębną teczkę).

Część rysunkowa architektura i konstrukcja:
-rzuty fundamentów, parteru, poddasza, stropu, więźby, dachu / w skali 1:50,
-przekroje przez budynek / budynek skali 1:50,
-elewacje budynku / w skali 1:50 (*niektóre projekty posiadają rysunki w skali 1:100 lub 1:75),
-zestawienie stolarki budowlanej okiennej i drzwiowej,
-szczegóły konstrukcji i ewentualne szczegóły budowlane,

Część instalacyjna:
-część opisowa do projektów instalacji elektrycznych, wodno-kanalizacyjnych, grzewczych, gazowych (jeśli występują).

Część rysunkowa do projektów instalacji:
-schematy instalacji elektrycznych, schemat rozdzielni, plan instalacji odgromowej,
-schematy instalacji wodno-kanalizacyjnej i ciepłej wody,
-schematy instalacji grzewczych,
-schemat instalacji gazowej (jeśli występują).

Do projektu dołączane jest zestawienie materiałowe, z wykazem elementów drewnianych oraz stali budowlanej.
Do projektu dołączone są kopie uprawnień wszystkich projektantów, oraz aktualne zaświadczenia o przynależności do izb zawodowych.
Projekt zawiera oświadczenie projektantów o poprawności projektu w świetle Prawa Budowlanego, a także zawiera informację dotyczącą bezpieczeństwa i ochrony zdrowia ( BIOZ).
Do projektu dołączona jest także zgoda na zmiany adaptacyjne. Zgoda dołączana jest do każdego projektu bezpłatnie. Na Państwa życzenie zakres zgody na zmiany możemy dowolnie rozszerzyć.

Pracownia zezwala na następujące zmiany i odstępstwa od projektu architektoniczno-budowlanego w trakcie jego przystosowywania do lokalizacji:

Zmianę obrysu zewnętrznego ścian zewnętrznych.
Zmianę obrysu wewnętrznego ścian zewnętrznych.
Zmianę układu ścian wewnętrznych działowych.
Zmianę funkcji, ilości i usytuowania poszczególnych pomieszczeń na dowolnej kondygnacji w projekcie.
Zmianę ukształtowania, ilości i kąta nachylenia połaci dachowych.
Zmianę ilości, umiejscowienia i wielkości otworów okiennych i drzwiowych.
Zmianę rodzaju materiału i technologii wykonania ścian zewnętrznych oraz wewnętrznych oraz ścian fundamentowych.
Zmianę rodzaju i technologii wykonania stropów nad dowolną kondygnacją.
Zmianę umiejscowienia, kształtu i materiału wykonania schodów w budynku.
Zmianę wielkości, kształtu i materiałów, bądź likwidacja: tarasów, podestów i balkonów.
Likwidację lub dodanie dowolnej ilości:
