Projekt domu Szmaragd wariant B

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

5 540 zł

Zadaj pytanie

Typ projektuWolnostojący
StylNowoczesny
Powierzchnia użytkowa141.45 m²
KondygnacjePiętrowy
GarażDwustanowiskowy
DachWielospadowy
Kąt nach. dachu25°
Odbicie lustrzaneNie
Czas realizacjimax. czas realizacji 10 dni

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Opis projektu

Wariant projektu z dwoma stropami betonowymi - nad parterem i nad piętrem. Oba stropy to betonowe płyty monolityczne.Inny układ okien

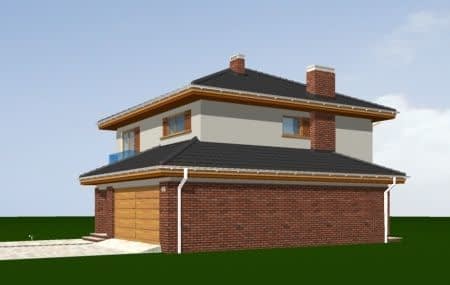

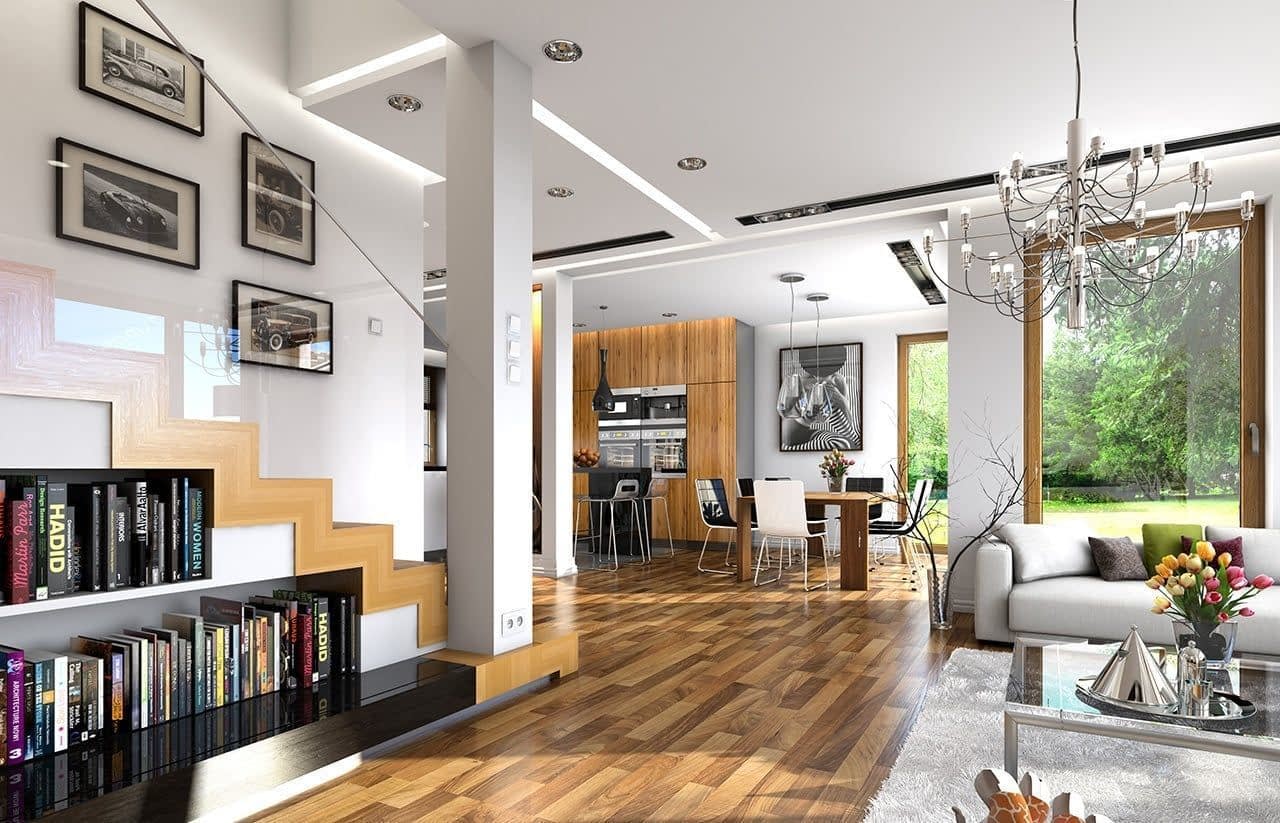

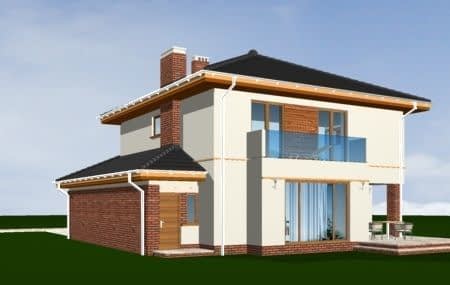

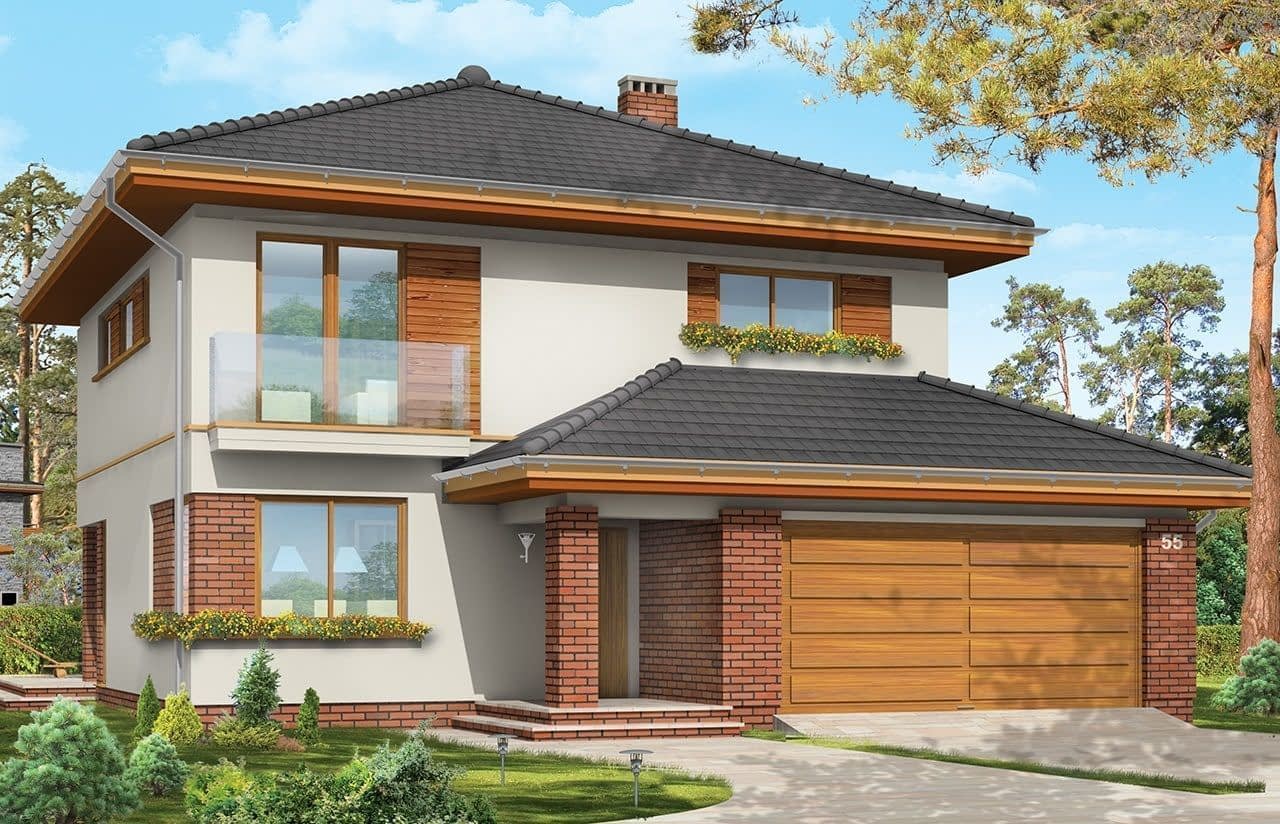

Projekt domu Szmaragd to jeden z najnowszych projektów domów jednorodzinnych. Nowoczesna forma budynku z atrakcyjnymi detalami współgra w nim z prostą formą zbudowanej na planie kwadratu bryły, przekrytej kopertowym dachem. Zasadniczą bryłę domu wzbogacono o częściowo wystający garaż, podcień wejściowy i ogrodowy, wykusz i balkony. Projekt domu Szmaragd, jako całość, tworzy spójną, czystą kompozycję. Nowoczesny wygląd zewnętrzny budynku w harmonijny sposób koresponduje z wnętrzem, gdzie na parterze zaprojektowano jednoprzestrzenną otwartą część dzienną holu, jadalni i salonu, z dużymi przeszkleniami na ogród. Aneks jadalny częściowo połączono z kuchnią. Na parterze swoje miejsce znalazł także dwustanowiskowy garaż oraz kotłownia. W Szmaragdzie, w mieszkaniu na piętrze umieszczono trzy sypialnie i łazienką. Zaprojektowano także dodatkowy pokój mogący służyć jako gabinet, sypialnia gościnna, albo garderoba. Projekt domu Szmaragd dostępny jest w odbiciu lustrzanym jak i w kilku innych wersjach: zbliźniaczona (projekt domu Szmaragd 2), wersja z dodatkowym pokojem na parterze (projekt domu Szmaragd 3) oraz wersje w nowocześniejszym stylu ( projekt domu Szmaragd 4), (projekt domu Szmaragd 5), (projekt domu Szmaragd 6). Zapraszamy !

Konstrukcja

Fundamentybetonowe wylewane
Ściany zewnętrznedwuwarstwowe porotherm 25 + 18 styropian (lub wełna mineralna)
StropTeriva
Elewacjetynk cienkowarstwowy
Pokrycie dachublachodachówka lub dachówka

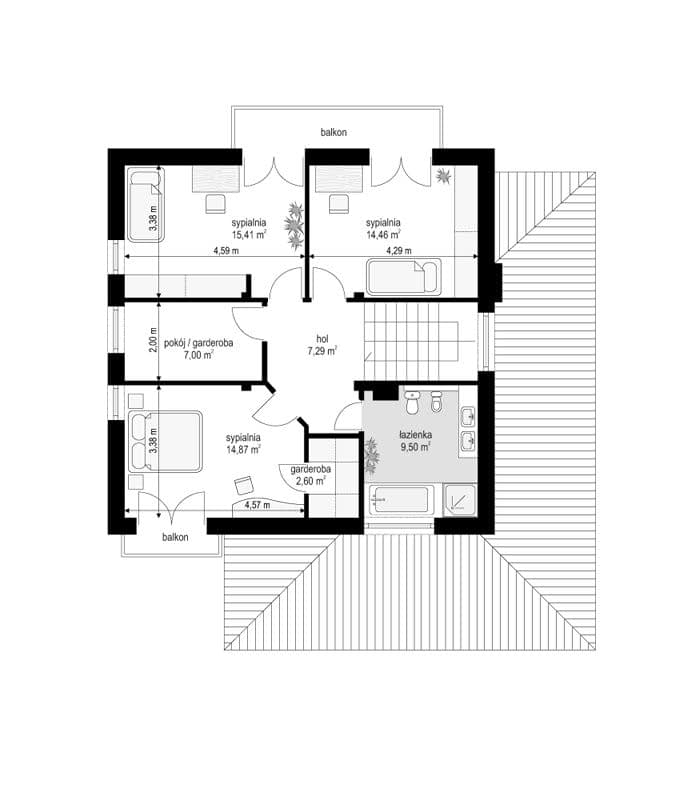

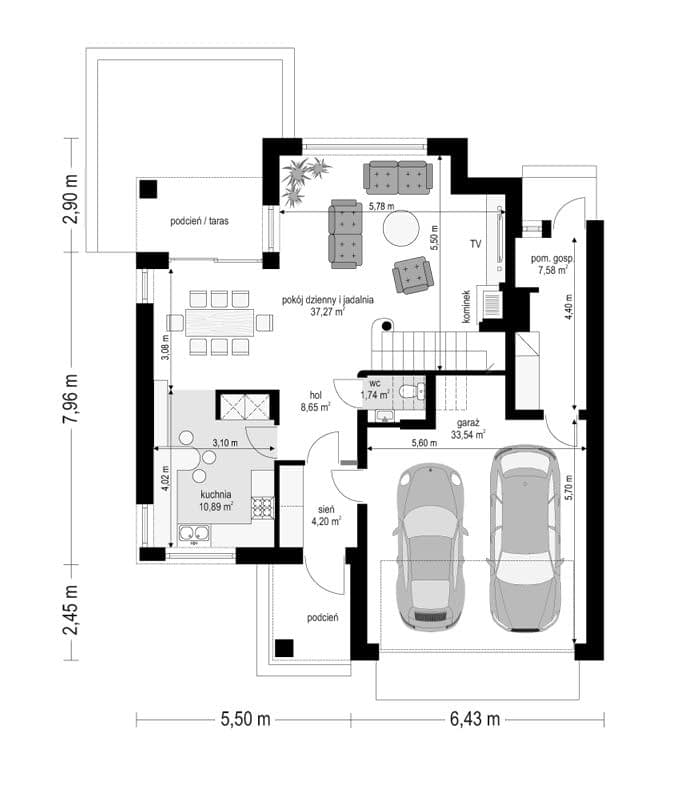

Rzuty

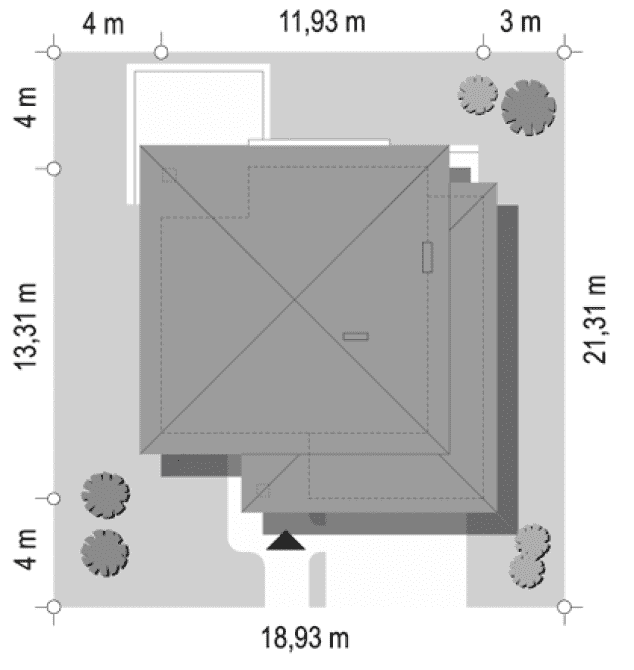

sytuacja

Dane techniczne

Powierzchnia użytkowa141.45 m²
Powierzchnia netto133.87 m²
Powierzchnia zabudowy130.3 m²
KominekTak
Liczba łazienek2
Liczba pokoi5
Powierzchnia dachu201.89 m²
Kubatura683 m³
Długość domu13.31 m
Szerokość domu11.93 m
Wysokość domu9.1 m
Minimalne wymiary działki21.31 x 18.93m
GarażDwustanowiskowy
Rodzaj dachuWielospadowy
Kąt nach. dachu25°

Koszty budowy

Stan surowy155153 zł
Stan surowy zamknięty245188 zł
Koszt wykończenia243600 zł
Koszt instalacji70810 zł

Zawartość projektu

W komplecie nowej wersji dokumentacji projektowej znajdują się 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego

Projekt architektoniczno-budowlany zawierający:
-opis architektoniczny z elementami konstrukcji,
-część rysunkowa: rzut parteru, poddasza/piętra, rzut dachu w skali 1:100, przekroje skala 1:50,
elewacje skala 1:100.

Projekt techniczny zawierający:
-opis techniczny i konstrukcyjny (obliczenia statyczne - w zależności od projektu włączone w projekt lub stanowiące odrębną teczkę).

Część rysunkowa architektura i konstrukcja:
-rzuty fundamentów, parteru, poddasza, stropu, więźby, dachu / w skali 1:50,
-przekroje przez budynek / budynek skali 1:50,
-elewacje budynku / w skali 1:50 (*niektóre projekty posiadają rysunki w skali 1:100 lub 1:75),
-zestawienie stolarki budowlanej okiennej i drzwiowej,
-szczegóły konstrukcji i ewentualne szczegóły budowlane,

Część instalacyjna:
-część opisowa do projektów instalacji elektrycznych, wodno-kanalizacyjnych, grzewczych, gazowych (jeśli występują).

Część rysunkowa do projektów instalacji:
-schematy instalacji elektrycznych, schemat rozdzielni, plan instalacji odgromowej,
-schematy instalacji wodno-kanalizacyjnej i ciepłej wody,
-schematy instalacji grzewczych,
-schemat instalacji gazowej (jeśli występują).

Do projektu dołączane jest zestawienie materiałowe, z wykazem elementów drewnianych oraz stali budowlanej.
Do projektu dołączone są kopie uprawnień wszystkich projektantów, oraz aktualne zaświadczenia o przynależności do izb zawodowych.
Projekt zawiera oświadczenie projektantów o poprawności projektu w świetle Prawa Budowlanego, a także zawiera informację dotyczącą bezpieczeństwa i ochrony zdrowia ( BIOZ).
Do projektu dołączona jest także zgoda na zmiany adaptacyjne. Zgoda dołączana jest do każdego projektu bezpłatnie. Na Państwa życzenie zakres zgody na zmiany możemy dowolnie rozszerzyć.

Pracownia zezwala na następujące zmiany i odstępstwa od projektu architektoniczno-budowlanego w trakcie jego przystosowywania do lokalizacji:

Zmianę obrysu zewnętrznego ścian zewnętrznych.
Zmianę obrysu wewnętrznego ścian zewnętrznych.
Zmianę układu ścian wewnętrznych działowych.
Zmianę funkcji, ilości i usytuowania poszczególnych pomieszczeń na dowolnej kondygnacji w projekcie.
Zmianę ukształtowania, ilości i kąta nachylenia połaci dachowych.
Zmianę ilości, umiejscowienia i wielkości otworów okiennych i drzwiowych.
Zmianę rodzaju materiału i technologii wykonania ścian zewnętrznych oraz wewnętrznych oraz ścian fundamentowych.
Zmianę rodzaju i technologii wykonania stropów nad dowolną kondygnacją.
Zmianę umiejscowienia, kształtu i materiału wykonania schodów w budynku.
Zmianę wielkości, kształtu i materiałów, bądź likwidacja: tarasów, podestów i balkonów.
Likwidację lub dodanie dowolnej ilości:
