Sznaucer 5 z garażem

4 299 zł

Projekt domu Sznaucer 5 z garażem

Autor projektu:Lelo Design
Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
4 299 zł
Zadaj pytanie
  • Typ projektuWolnostojący
  • StylNowoczesny
  • Powierzchnia użytkowa133.4 m²
  • KondygnacjeParterowy, z poddaszem
  • GarażJednostanowiskowy
  • DachDwuspadowy
  • Odbicie lustrzaneTak
  • Czas realizacjimax. czas realizacji 10 dni
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

Opis projektu

Dom został zaprojektowany dla potrzeb 4-ro lub 5-cio osobowej rodziny. Kompaktowa, zwarta bryła domu jest przekryta dwuspadowym dachem o bardzo prostej konstrukcji drewnianej. Dom zaprojektowano z balkonem nad wejściem tarasowym oraz wbudowanym garażem jednostanowiskowym. Optymalna wysokość ścianki kolankowej jaka została zaprojektowana, pozwala na uzyskanie komfortowej powierzchni mieszkalnej na poddaszu i zachowanie idealnych proporcji bryły obiektu. Budynek stanowi kompromis tradycyjnej formy, współczesnej estetyki oraz regionalnych materiałów, takich jak naturalne drewno, okładzina kamienna cokołu czy szlachetna grafitowa dachówka. Funkcjonalne wnętrze zakłada strefę dzienną na parterze oraz w pełni rozkładową strefę nocną na poddaszu. Przestronny, otwierający się na ogród salon z jadalnią dopełniono zaprojektowanym tarasem, który doskonale sprawdzi się jako miejsce na letnie posiłki. Ponadczasowa architektura tego średniej wielkości domu sprawia, że z łatwością wpisze się w niemal każdy krajobraz.


Konstrukcja

Posadowienie bezpośrednie na zbrojonych ławach i stopach fundamentowych wykonanych z betonu B 20. Ściany fundamentowe: murowane z bloczków betonowych M6. Ściany zewnętrzne: bloczki gazobetonowe gr. 25cm na zaprawie systemowej, ciepłochronnej, ocieplony styropianem fasadowym gr. 15cm. Do ocieplenia budynku zaprojektowano użycie styropianu grafitowego gr. 15 cm, o współczynniku „lambda” nie przekraczającym 0,035 W(mK) i „oporze cieplnym” nie mniejszym niż Rd – 4,0 m2k/W. Zastosowanie materiałów budowlanych (ocieplenie ścian, dachu, podłogi na gruncie, okien i drzwi zewnętrznych) użytych w projekcie odpowiada nowym wymaganiom obowiązującym od stycznia 2021 roku (WT2021). Ściany nośne wewnętrzne: bloczki gazobetonowe gr. 25cm na zaprawie cementowo-wapiennej lub systemowej. Ściany wewnętrzne działowe: bloczki gazobetonowe gr. 12cm. Strop gęstożebrowy z wypełnieniem pustakami betonowymi, zalewany wraz z wieńcami betonem B 20. Konstrukcja dachu: drewniana, drewno klasy C24, więźba dachowa krokwiowo-jętkowa. Budynek, w wersji podstawowej, jest zaprojektowany z pomieszczeniem kotłowni wyposażonej w kocioł ekologiczny na paliwo stałe „pellet” i spełnia wszystkie wymagania dotyczące WT2021. Na etapie adaptacji projektu jest możliwość zaprojektowania ogrzewania gazowego ze wspomaganiem instalacją solarną lub ogrzewania nowoczesną pompa ciepła typu powietrze – woda. Projekt pod względem konstrukcyjnym spełnia normy zgodne z Eurokodami.

Rzuty

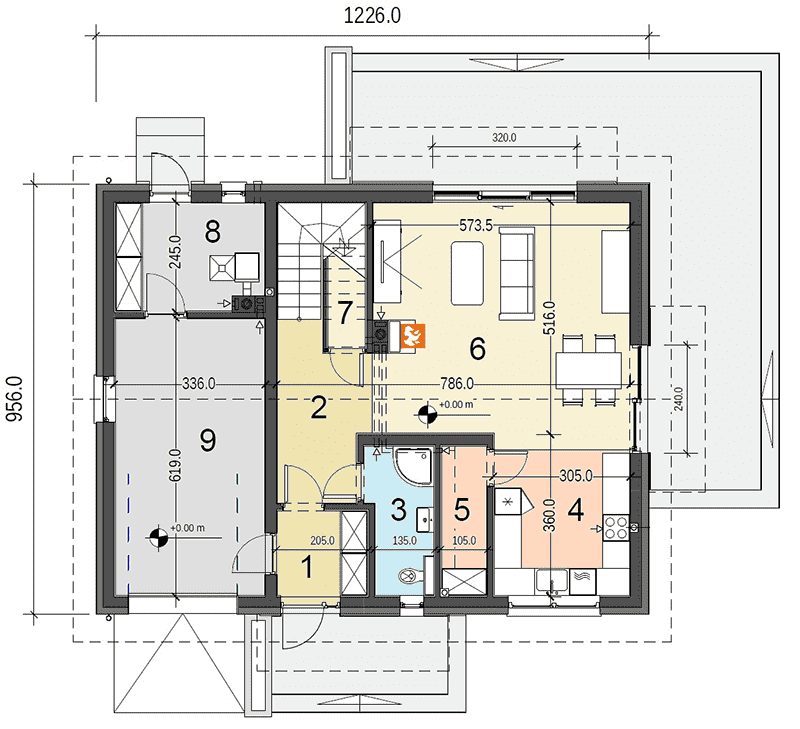

Rzut parteru

  • 1 wiatrołap:3,8
  • 2 korytarz:7,2
  • 3 łazienka:4,6
  • 4 kuchnia:10,4
  • 5 spiżarnia:3,3
  • 6 pokój dzienny:29,2
  • 7 garderoba:2
  • 8 kotłownia:7,7
  • 9 garaż jednostanowiskowy:20,3
Rzut projektu Sznaucer 5 z garażem - Rzut parteru

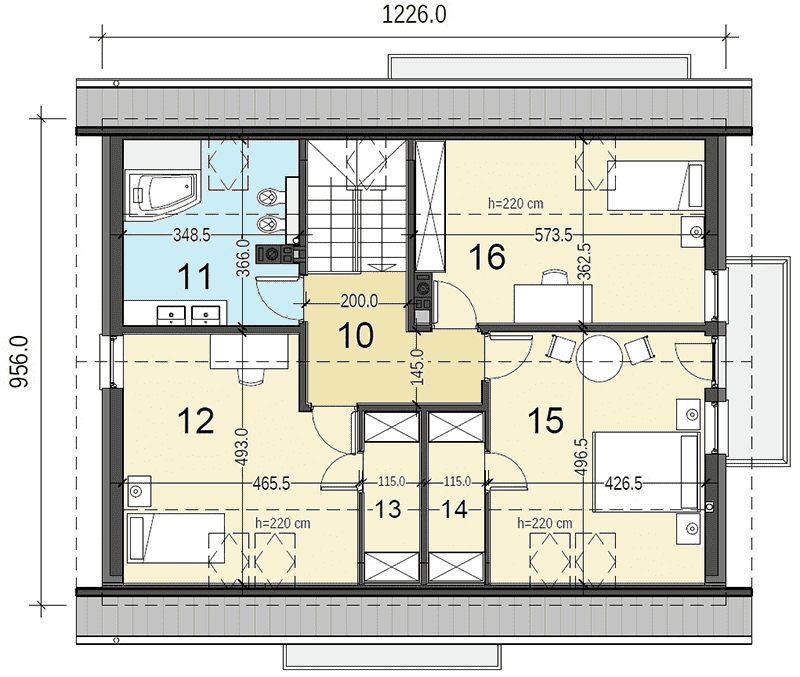

Rzut poddasza

  • 10 korytarz:7,1
  • 11 łazienka:8,7
  • 12 pokój:16,2
  • 13 garderoba:2,6
  • 14 garderoba:2,6
  • 15 pokój:16,6
  • 16 pokój:14,4
Rzut projektu Sznaucer 5 z garażem - Rzut poddasza

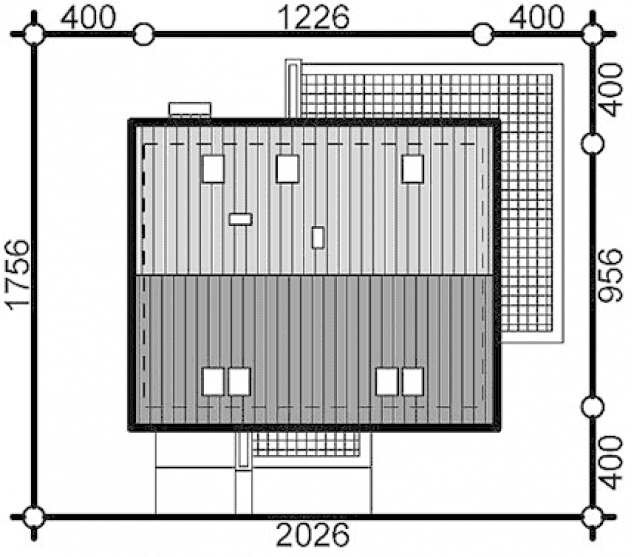

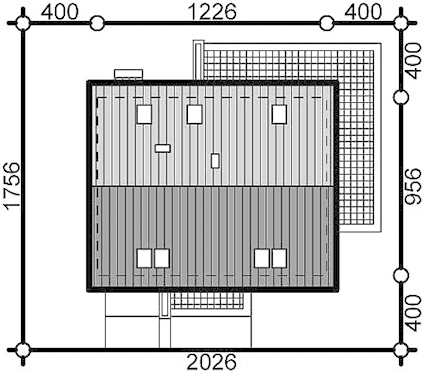

Usytuowanie na działce

Rzut projektu Sznaucer 5 z garażem - Usytuowanie na działce

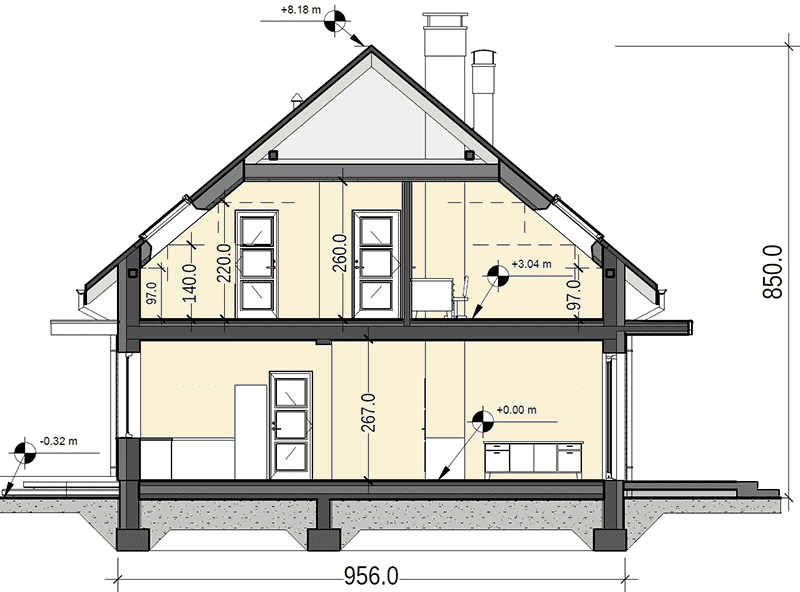

Przekrój

Rzut projektu Sznaucer 5 z garażem - Przekrój

Dane techniczne

  • Powierzchnia użytkowa133.4 m²
  • Powierzchnia zabudowy117.2 m²
  • Liczba pokoi4
  • Kubatura766.2 m³
  • Wysokość domu8.51 m
  • GarażJednostanowiskowy
  • Rodzaj dachuDwuspadowy

Instalacja grzewcza

  • Instalacja opcjonalna

Zawartość projektu

* ważne informacje

Każda wersja standardowa projektu została zaprojektowana pod ogrzewanie za pomocą kotła na Pellet.
W przypadku zmiany wersji ogrzewania np:
- gaz + solar to dodatkowo 350 zł do ceny projektu,
- pompa ciepła powietrze-woda + ogrzewanie podłogowe to dodatkowo 350 zł do ceny projektu.
