Projekt domu Tango z garażem

Name: Tango z garażem
Brand: Quattro Sp. z o.o.
SKU: tango-z-garazem-1
Price: 3995.00 PLN
Availability: InStock

Autor projektu:Quattro Sp. z o.o.

Lustrzane odbicie

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

3 995 zł3 745 zł

Oszczędź: 250,00zł

Cena przed promocją: 3 995 zł

Zadaj pytanie

Typ projektuWolnostojący
Powierzchnia użytkowa89.6 m²
Kondygnacje
GarażJednostanowiskowy
Kąt nach. dachu25°
Odbicie lustrzaneTak
Czas realizacjido 10 dni roboczych

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

502 503 202

sklep@wbudowie.pl

Zapytaj o termin realizacji

Opis projektu

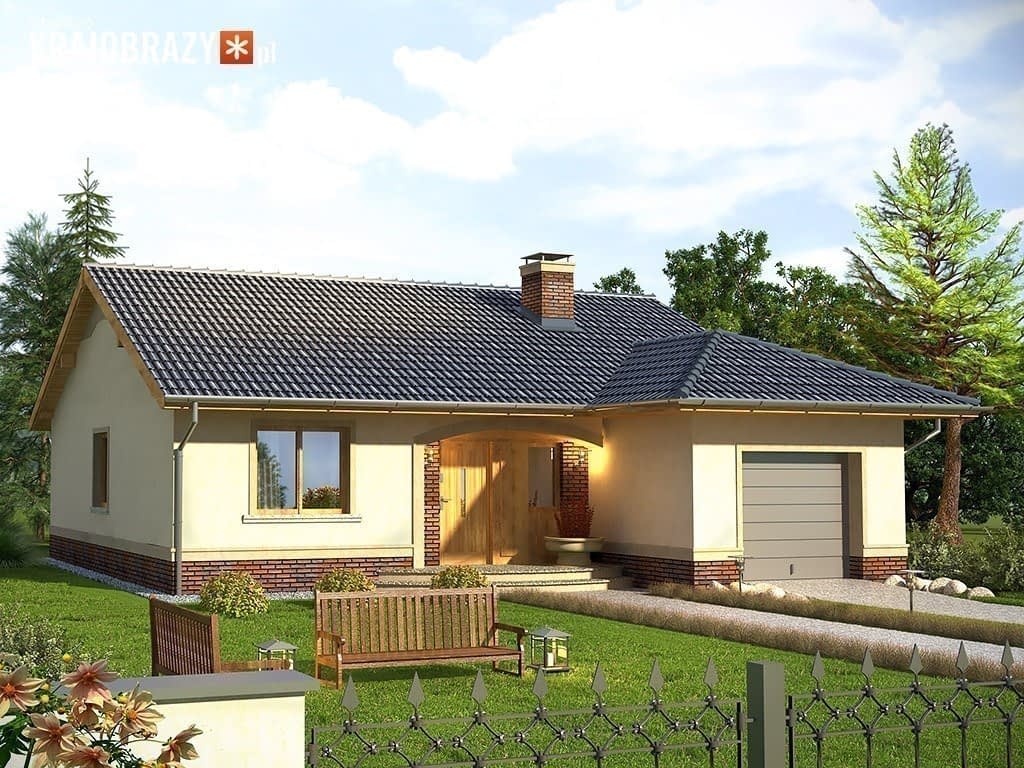

Projekt domu Tango ma wszystkie pomieszczenia rozplanowane na poziomie parteru. Aby maksymalnie obniżyć koszty budowy nie przewidziano piwnicy ani masywnego stropu i tym samym poddasza. Tani w wykonaniu jest też lekko wypłaszczony dach dwuspadowy. Z zewnątrz uwagę zwraca osłonięta podcieniem reprezentacyjna strefa wejściowa przylegająca do lekko wysuniętego do przodu garażu jednostanowiskowego. Dokumentację oferujemy zarówno w wersji standard, jak i w odbiciu lustrzanym. We wnętrzu pokój dzienny został praktycznie połączony z kuchnią, oddziela go tylko optycznie stół jadalniany. Centralnie ulokowany w salonie kominek może służyć za alternatywne ogrzewanie prawie całego budynku. Przylega on do jedynego w domu komina obsługującego także piec w pomieszczeniu gospodarczym. Program domu Tango zawiera jeszcze trzy sypialnie, dużą łazienkę i garaż.

Rzuty

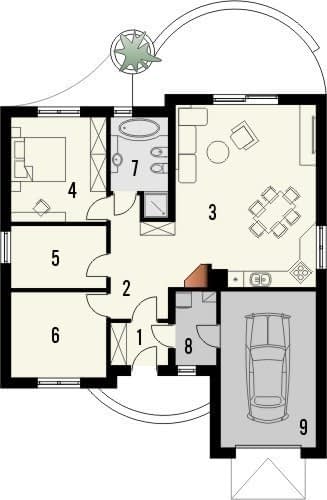

Parter

1. wiatrołap3.3
2. hall6.1
3. pokój dzienny z kuchnią37
4. pokój13.5
5. pokój8
6. pokój11
7. łazienka6.6
8. pom. gospodarcze4.1
9. garaż20

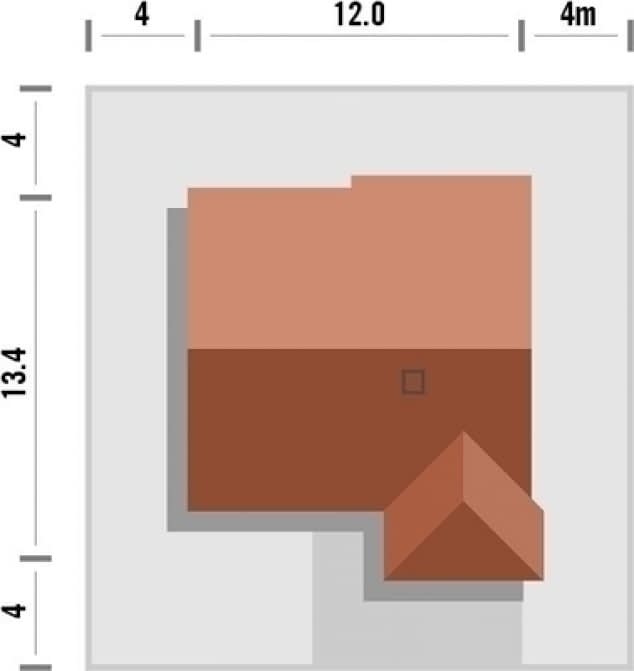

Rzut na działce

Dane techniczne

Powierzchnia użytkowa89.6 m²
Powierzchnia zabudowy138 m²
Kubatura593 m³
Wysokość domu5.79 m
Minimalne wymiary działki21.4 x 20m
GarażJednostanowiskowy
Kąt nach. dachu25°

Koszty budowy

Stan surowy125227 zł

Zawartość projektu

Dokumentacja projektowa dostarczana jest Państwu w trzech identycznych egzemplarzach projektu architektoniczno-budowlanego służących do uzyskania pozwolenia na budowę jednego domu wraz z jednym, dwutomowym egzemplarzem projektu technicznego, który nie jest załączany do wniosku o pozwolenie na budowę i nie podlega urzędowemu zatwierdzeniu. Wszystkie projekty domów są zgodne z warunkami technicznymi WT 2021.

W projekcie architektoniczno-budowlanym opisane zostały podstawowe dane budynku, takie jak: zestawienie powierzchni pomieszczeń, warstwy budowlane, materiały wykończeniowe, dane dotyczące warunków ochrony przeciwpożarowej. Rysunki przedstawiają elewacje, rzuty fundamentów i wszystkich kondygnacji, rzut dachu oraz przekrój. Wykonane są w skali 1:100 za wyjątkiem przekrojów pokazanych w większej skali - 1:50.

Pierwszy tom projektu technicznego zawiera opis branż konstrukcyjnej, instalacji sanitarnych oraz wewnętrznych instalacji elektrycznych, a także charakterystykę energetyczną oraz analizę środowiskowo-ekonomiczną. Na rysunkach konstrukcyjnych pokazane są fundamenty wraz z przekrojami szczegółowymi oraz rzut konstrukcji i stropu, na którym zlokalizowane są wszystkie elementy z podaniem sposobu ich zbrojenia, więźba wraz z zestawieniem drewna oraz zestawienie stolarki otworowej. Projekt instalacji elektrycznych obejmuje rozdzielnicę budynku i lokalizację wszystkich gniazd wtykowych, źródeł światła i wyłączników, fotowoltaikę oraz schematy instalacji odgromowej. W części instalacji sanitarnych zawarte są rzuty kondygnacji z poszczególnymi instalacjami (w zakresie wewnętrznej instalacji wod.-kan, c.o., gazu i wentylacji mechanicznej z rekuperacją) oraz rozwinięcia. Drugi tom projektu technicznego stanowią obliczenia konstrukcyjne.

Darmowy zielony pakiet do projektu oznacza, że w tej samej cenie można otrzymać wariant z ogrzewaniem przy zastosowaniu ekologicznej pompy ciepła powietrze-woda i podłogówką we wszystkich pomieszczeniach, zamiast standardowego pieca gazowego zasilającego stalowe grzejniki płytowe.

Prosimy podczas składania zamówienia poinformować nas o wybranej opcji centralnego ogrzewania, która ma znaleźć się w dokumentacji.

Bezpłatna zgoda na zmiany na etapie adaptacji: do każdego z projektów wydajemy całkowicie bezpłatną zgodę na wprowadzenie praktycznie dowolnych zmian dopasowujących domek do indywidualnych wymagań inwestora. Radzimy jednak bezwzględnie wprowadzić je jeszcze przed uzyskaniem pozwolenia na budowę i przy udziale adaptujących też inne branże, nie tylko architekturę. Szczególne polecany jest udział konstruktora, jeżeli zmieniane są poszczególne elementy konstrukcyjne lub wręcz cały schemat konstrukcji. Prosimy nie zapomnieć o podaniu planowanych zmian podczas składania zamówienia na projekt, ale można też o zgodę wystąpić w dowolnym terminie już po jego zakupie.
