Projekt domu Tarot 2

Name: Tarot 2
Brand: Quattro Sp. z o.o.
SKU: tarot-2
Price: 3795.01 PLN
Availability: InStock

Autor projektu:Quattro Sp. z o.o.

Lustrzane odbicie

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

3 795 zł

Zadaj pytanie

Typ projektuWolnostojący
Powierzchnia użytkowa79.3 m²
KondygnacjeParterowy
GarażBez garażu
DachDwuspadowy
Kąt nach. dachu45°
Odbicie lustrzaneTak
Czas realizacjido 10 dni roboczych

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

502 503 202

sklep@wbudowie.pl

Zapytaj o termin realizacji

Opis projektu

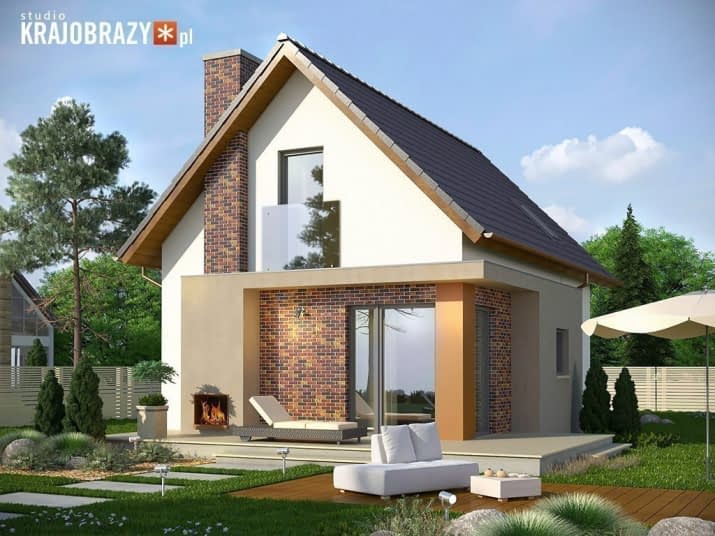

TAROT 2 to nowoczesny projekt małego domu jednorodzinnego, tani w realizacji - do 100 tys. zł - oraz eksploatacji. Z zewnątrz elewacja frontowa urozmaicona jest poprzez nieznaczne wycofanie strefy wejściowej oraz wyróżnienie jej okładziną z płytek klinkierowych. Od tyłu znajduje się atrakcyjny taras z kominkiem zewnętrznym, połączony ramą z wykuszem kuchennym na jednej z elewacji bocznych.Przy projektowaniu tego domu zwrócono szczególną uwagę na to, aby przy niedużej powierzchni użytkowej domu (nie przekraczającej 80m2), wnętrza były funkcjonalne i nowoczesne. W parterze od strony ogrodu znajduje się stosunkowo duży salon z otwartą kuchnią. Od frontu zaprojektowano natomiast dodatkowy pokój oraz pomieszczenie gospodarcze. Pod biegiem schodów ulokowano toaletę. Na piętrze znalazły się 2 sypialnie, łazienka oraz pralnia. Ciekawym elementem jest kominek, z którego korzystać można z wnętrza domu, jak i z zewnątrz.

Rzuty

Parter

1. wiatrołap2.6
2. hall4.2
3. pokój z kuchnią28.5
4. pokój7.5
5. wc1.1
6. pom. gospodarcze3.2

Piętro

7. hall3
8. pokój14.4
9. pokój8.3
10. łazienka4.5
11. pralnia2

Rzut na działce

Dane techniczne

Powierzchnia użytkowa79.3 m²
Powierzchnia zabudowy66.3 m²
Kubatura366 m³
Wysokość domu7.73 m
Minimalne wymiary działki17.6 x 15.2m
GarażBez garażu
Rodzaj dachuDwuspadowy
Kąt nach. dachu45°

Instalacja grzewcza

Instalacja opcjonalna

Zawartość projektu

Dokumentacja projektowa dostarczana jest Państwu w trzech identycznych egzemplarzach projektu architektoniczno-budowlanego służących do uzyskania pozwolenia na budowę jednego domu wraz z jednym, dwutomowym egzemplarzem projektu technicznego, który nie jest załączany do wniosku o pozwolenie na budowę i nie podlega urzędowemu zatwierdzeniu. Wszystkie projekty domów są zgodne z warunkami technicznymi WT 2021.

W projekcie architektoniczno-budowlanym opisane zostały podstawowe dane budynku, takie jak: zestawienie powierzchni pomieszczeń, warstwy budowlane, materiały wykończeniowe, dane dotyczące warunków ochrony przeciwpożarowej. Rysunki przedstawiają elewacje, rzuty fundamentów i wszystkich kondygnacji, rzut dachu oraz przekrój. Wykonane są w skali 1:100 za wyjątkiem przekrojów pokazanych w większej skali - 1:50.

Pierwszy tom projektu technicznego zawiera opis branż konstrukcyjnej, instalacji sanitarnych oraz wewnętrznych instalacji elektrycznych, a także charakterystykę energetyczną oraz analizę środowiskowo-ekonomiczną. Na rysunkach konstrukcyjnych pokazane są fundamenty wraz z przekrojami szczegółowymi oraz rzut konstrukcji i stropu, na którym zlokalizowane są wszystkie elementy z podaniem sposobu ich zbrojenia, więźba wraz z zestawieniem drewna oraz zestawienie stolarki otworowej. Projekt instalacji elektrycznych obejmuje rozdzielnicę budynku i lokalizację wszystkich gniazd wtykowych, źródeł światła i wyłączników, fotowoltaikę oraz schematy instalacji odgromowej. W części instalacji sanitarnych zawarte są rzuty kondygnacji z poszczególnymi instalacjami (w zakresie wewnętrznej instalacji wod.-kan, c.o., gazu i wentylacji mechanicznej z rekuperacją) oraz rozwinięcia. Drugi tom projektu technicznego stanowią obliczenia konstrukcyjne.

Darmowy zielony pakiet do projektu oznacza, że w tej samej cenie można otrzymać wariant z ogrzewaniem przy zastosowaniu ekologicznej pompy ciepła powietrze-woda i podłogówką we wszystkich pomieszczeniach, zamiast standardowego pieca gazowego zasilającego stalowe grzejniki płytowe.

Prosimy podczas składania zamówienia poinformować nas o wybranej opcji centralnego ogrzewania, która ma znaleźć się w dokumentacji.

Bezpłatna zgoda na zmiany na etapie adaptacji: do każdego z projektów wydajemy całkowicie bezpłatną zgodę na wprowadzenie praktycznie dowolnych zmian dopasowujących domek do indywidualnych wymagań inwestora. Radzimy jednak bezwzględnie wprowadzić je jeszcze przed uzyskaniem pozwolenia na budowę i przy udziale adaptujących też inne branże, nie tylko architekturę. Szczególne polecany jest udział konstruktora, jeżeli zmieniane są poszczególne elementy konstrukcyjne lub wręcz cały schemat konstrukcji. Prosimy nie zapomnieć o podaniu planowanych zmian podczas składania zamówienia na projekt, ale można też o zgodę wystąpić w dowolnym terminie już po jego zakupie.

Dodatki
