Projekt domu Tarot

Autor projektu:Quattro Sp. z o.o.
Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
3 595 zł3 345 zł
Oszczędź: 250,00zł
Cena przed promocją: 3 595 zł

Promocja ważna do

03-04-2024

Zadaj pytanie
  • Typ projektuWolnostojący
  • Powierzchnia użytkowa79.6 m²
  • KondygnacjeParterowy
  • GarażBez garażu
  • DachDwuspadowy
  • Kąt nach. dachu45°
  • Odbicie lustrzaneTak
  • Czas realizacjido 10 dni roboczych
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

Opis projektu

Projekt domu Tarot to niewielki i tani, a przy tym lekko bajkowo wyglądający domek. Budowa będzie wymagać niewielkiego budżetu nie tylko z uwagi na powierzchnię użytkową nie przekraczającą 80m2, ale także na niezwykle prostą konstrukcję. Nieskomplikowana bryła domu przykryta jest dachem dwuspadowym, pod którym powierzchnia pomieszczeń będzie zdecydowanie większa niż w przypadku dachów wielopołaciowych. Wnętrze domu to pokój dzienny połaczony z kuchnią, trzy sypialnie (dwie nawet z garderobami), pomieszczenie gospodarcze, łazienka i wydzielone wc na parterze. Z tyłu budynku przylega do salonu taras. Kominek można użytkować także jako zewnętrzny. Dokumentacja jest przygotowana także w wersji lustrzanej.

Rzuty

Parter

  • 1. wiatrołap2.6
  • 2. hall4.3
  • 3. pokój z kuchnią28.5
  • 4. pokój7.3
  • 5. wc1.1
  • 6. pom. gospodarcze3.3
Rzut projektu Tarot - Parter

Piętro

  • 7. hall2.6
  • 8. pokój12.3
  • 9. pokój11.8
  • 10. łazienka5.8
Rzut projektu Tarot - Piętro

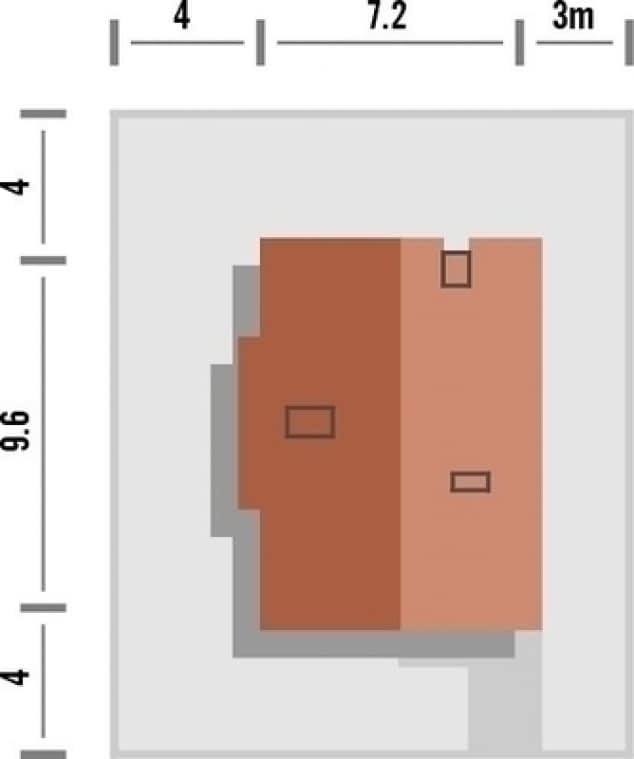

Rzut na działce

Rzut projektu Tarot - Rzut na działce

Dane techniczne

  • Powierzchnia użytkowa79.6 m²
  • Powierzchnia zabudowy65.7 m²
  • Kubatura324 m³
  • Wysokość domu7.73 m
  • Minimalne wymiary działki17.6 x 14.2m
  • GarażBez garażu
  • Rodzaj dachuDwuspadowy
  • Kąt nach. dachu45°

Instalacja grzewcza

  • Instalacja opcjonalna

Koszty budowy

  • Stan surowy130771 zł

Zawartość projektu

Dokumentacja projektowa dostarczana jest Państwu w trzech identycznych egzemplarzach projektu architektoniczno-budowlanego służących do uzyskania pozwolenia na budowę jednego domu wraz z jednym, dwutomowym egzemplarzem projektu technicznego, który nie jest załączany do wniosku o pozwolenie na budowę i nie podlega urzędowemu zatwierdzeniu. Wszystkie projekty domów są zgodne z warunkami technicznymi WT 2021.

W projekcie architektoniczno-budowlanym opisane zostały podstawowe dane  budynku, takie jak: zestawienie powierzchni pomieszczeń, warstwy budowlane, materiały wykończeniowe, dane dotyczące warunków ochrony przeciwpożarowej. Rysunki przedstawiają elewacje, rzuty fundamentów i wszystkich kondygnacji, rzut dachu oraz przekrój. Wykonane są w skali 1:100 za wyjątkiem przekrojów pokazanych w większej skali - 1:50.

Pierwszy tom projektu technicznego zawiera opis branż konstrukcyjnej, instalacji sanitarnych oraz wewnętrznych instalacji elektrycznych, a także charakterystykę energetyczną oraz analizę środowiskowo-ekonomiczną. Na rysunkach konstrukcyjnych pokazane są fundamenty wraz z przekrojami szczegółowymi oraz rzut konstrukcji i stropu, na którym zlokalizowane są wszystkie elementy z podaniem sposobu ich zbrojenia, więźba wraz z zestawieniem drewna oraz zestawienie stolarki otworowej. Projekt instalacji elektrycznych obejmuje rozdzielnicę budynku i lokalizację wszystkich gniazd wtykowych, źródeł światła i wyłączników, fotowoltaikę oraz schematy instalacji odgromowej. W części instalacji sanitarnych zawarte są rzuty kondygnacji z poszczególnymi instalacjami (w zakresie wewnętrznej instalacji wod.-kan, c.o., gazu i wentylacji mechanicznej z rekuperacją) oraz rozwinięcia. Drugi tom projektu technicznego stanowią obliczenia konstrukcyjne.

Dopuszczalne zmiany w projekcie w ramach adaptacji nie wymagające odrębnej zgody:

  • Dostosowanie budynku do warunków gruntowych.
  • Zmiana wymiarów fundamentów.
  • Wprowadzenie częściowego lub całkowitego podpiwniczenia budynku przy zachowaniu poziomu posadzki parteru na wysokości nie
  • przekraczającej 50cm ponad poziom terenu.
  • Rezygnacja z podpiwniczenia.
  • Zmiana wymiarów, przekrojów lub rozstawu elementów więźby dachowej wynikające
  • z dostosowania budynku do strefy śniegowej lub wiatrowej.
  • Użycie innych materiałów na elementy konstrukcyjne budynku (ściany, stropy) pod warunkiem zachowania wymagań konstrukcji i ochrony cieplnej budynku oraz jego elewacji.
  • Zmiana warstw ścian zewnętrznych przy zachowaniu dopuszczalnego współczynnika przenikalności cieplnej.
  • Zmiana kąta nachylenia dachu do 5° (przy zwróceniu należytej uwagi na nośność elementów więźby dachowej).
  • Zmiany w instalacji wodno-kanalizacyjnej, gazowej, CO, elektrycznej (przy zachowaniu obowiązujących norm).
  • Zamiana materiałów wykończeniowych: posadzek, tynków, dachówki, izolacji cieplnej i przeciwwilgociowej - przy zachowaniu niezbędnych
  • parametrów wytrzymałości (szczególnie dla zmiany pokrycia dachowego) oraz parametrów przenikania ciepła i innych.
  • Zmiana rozwiązań funkcjonalnych wewnątrz budynku oraz przesunięcia lub likwidacji ścian działowych.
  • Zmiana lokalizacji, ilości i kształtu okien oraz drzwi.
  • Wykonanie lustrzanego odbicia obiektu.
  • Zmiany konstrukcji, szerokości biegów schodowych, liczby stopni i wymiarów schodów.
  • Zmiana pokrycia dachowego z uwzględnieniem zaprojektowanych spadków i ciężaru pokrycia.
  • Zmiany technologii budowy ścian, murów, nadproży z zachowaniem wytrzymałości i izolacyjności przegród.
  • Dobudowanie garażu lub wiaty garażowej.

Na zmiany nie wyszczególnione powyżej wydajemy bezpłatną zgodę na wniosek adaptującego lub inwestora.

Dodatki

Bezpłatne dodatki

Gratis

Zestaw umów

Gratis

Zmiany w projekcie

Gratis

Zielony pakiet z pompą ciepła

Gratis

Tablica budowy

Gratis

Dziennik budowy

Płatne dodatki

Kosztorys stanu deweloperskiego

950 zł
