Projekt domu Timor PS

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
3 700 zł3 600 zł
Zadaj pytanie
  • Typ projektuWolnostojący
  • StylTradycyjny
  • Powierzchnia użytkowa109.3 m²
  • KondygnacjeParterowy
  • GarażJednostanowiskowy
  • DachDwuspadowy
  • Kąt nach. dachu35°
  • Odbicie lustrzaneTak
  • Czas realizacji1-5 dni
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2012 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

Opis projektu

Projekt zgodny z wymaganiami WT2021.

TIMOR PS jest idealnym rozwiązaniem dla 4 osobowej rodzinny. Jego prosta bryła gwarantuje niskie koszty budowy i utrzymania, a funkcjonalnie rozplanowana przestrzeń obiecuje komfort użytkowania na lata.

Część dzienna budynku złożona jest z połączonego z jadalnią przestronnego salonu z którego można się dostać na duży taras; podręcznej spiżarni oraz wydzielonej kuchni, którą w ramach adaptacji można otworzyć na salon. Strefa nocna z kolei to trzy wygodne sypialnie w tym jedna z własną garderobą oraz w wyposażona zarówno w prysznic jak i wannę łazienka.

W budynku znajduje się również umiejscowiona centralnie toaleta,  przestronny przedsionek z wydzielonym miejscem na szafę wnękową oraz pomieszczenie pralni przez które można się dostać do garażu i dużej kotłowni.

Poddasze można bezproblemowo zaadaptować na cele użytkowe umiejscawiając schody nad pralnią.

Projekt jest podobny do BETINY PS, TIMORA, ELIANA PS.

Projekt w standardzie posiada dodatkowo projekt ogrzewania kominkiem z płaszczem wodnym.

Wizualizacja jest propozycją tego jak dany projekt domu oraz jego otoczenie można zaaranżować. Sposób prowadzenia tarasu, kształt murków i elementy małej architektury typu pergole, donice itp. nie są objęte zakresem projektu. W związku z powyższym na projekcie budowlanym elementy te mogą nie być uwzględnione w projekcie ( patrz pergole ) lub zmieniony może być ich kształt i sposób prowadzenia ( wielkości tarasów, profil murków )



Konstrukcja

Propozycje rozwiązań materiałowych:

Fundamentybezpośrednie, na ławach fundamentowych
Ściany zewnętrznebloczki z bet. komórkowego - 24 cm
+ styropian TERMO ORGANIKA typ Fasada 16 cm
Ściany wewnętrznebloczki z bet. komórkowego - 24 cm (działowe - 12 cm)
Stropgęstożebrowy Teriva E oraz żelbetowy monolityczny gr. 24 cm.
Elewacjetynk - System Platinum firmy TERMO ORGANIKA,
okładzina klinkierowa oraz deska elewacyjna
Pokrycie dachudachówka cementowa
Konstrukcja dachudrewniana o układzie konstrukcyjnym płatwiowo-krokwiowym i krokwiowo-jętkowym
Schody wewnętrznewyłaz na poddasze
Ogrzewaniekocioł gazowy kondensacyjny lub kocioł na biomasę (pelety)
dodatkowe źródło ciepła - kominek z płaszczem wodnym

Projekt jest zgodny z wymaganiami WT2021, a konstrukcja była obliczana zgodnie z eurokodami.

Rzuty

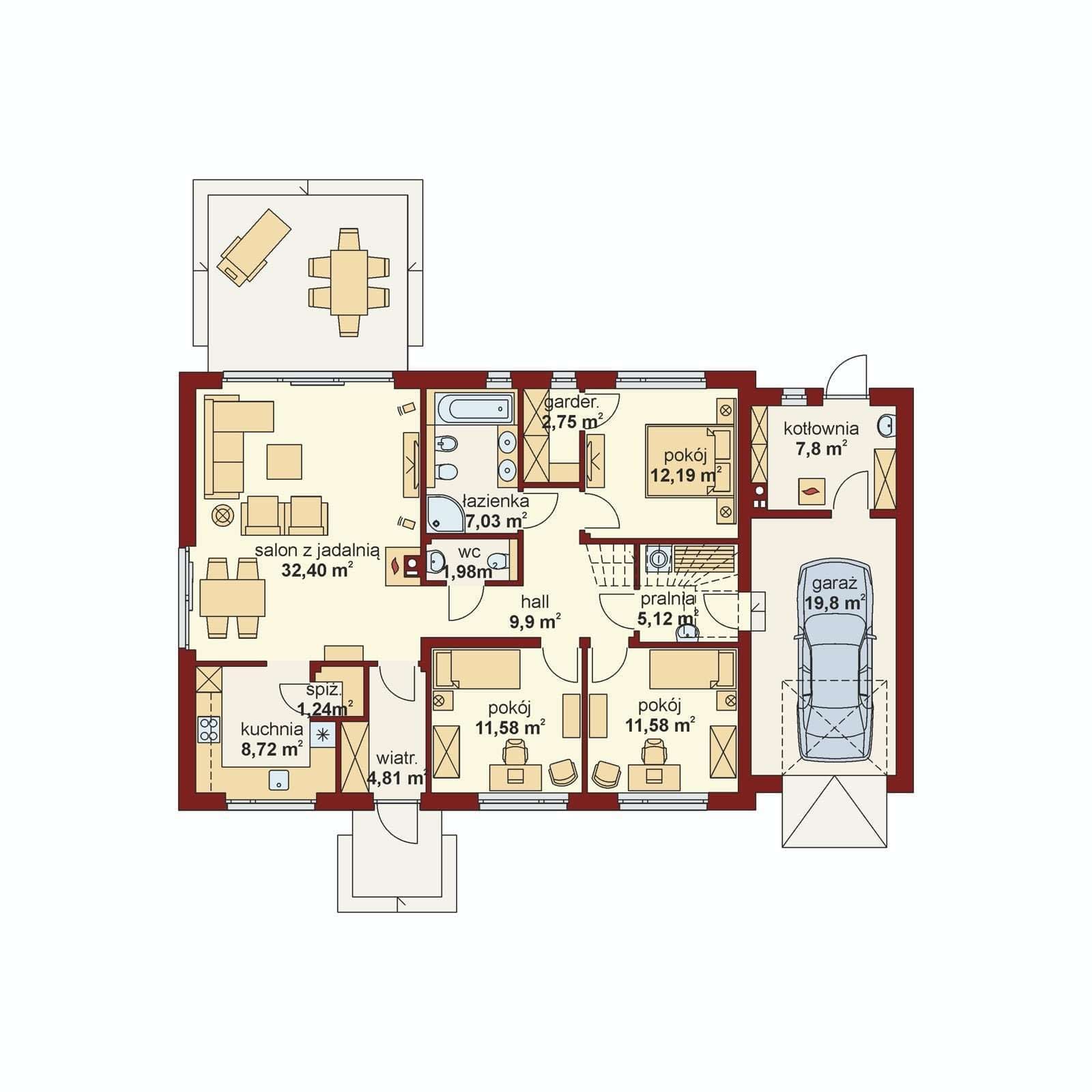

Rzut parteru

  • Pow. użytkowa:109,30 m²
  • Garaż:19,80 m²
  • Kotłownia:7,80 m²
  • 1. Wiatrołap:4,81 m²
  • 2. Hall:9,90 m²
  • 3. Kuchnia:8,72 m²
  • 4. Spiżarnia:1,24 m²
  • 5. Salon z jadalnią:32,40 m²
  • 6. WC:1,98 m²
  • 7. Łazienka:7,03 m²
  • 8. Garderoba:2,75 m²
  • 9. Pokój:12,19 m²
  • 10. Pokój:11,58 m²
  • 11. Pokój:11,58 m²
  • 12. Pralnia z suszarnią:5,12 m²
  • 13. Kotłownia:7,80 m²
  • 14. Garaż:19,80 m²
Rzut projektu Timor PS - Rzut parteru

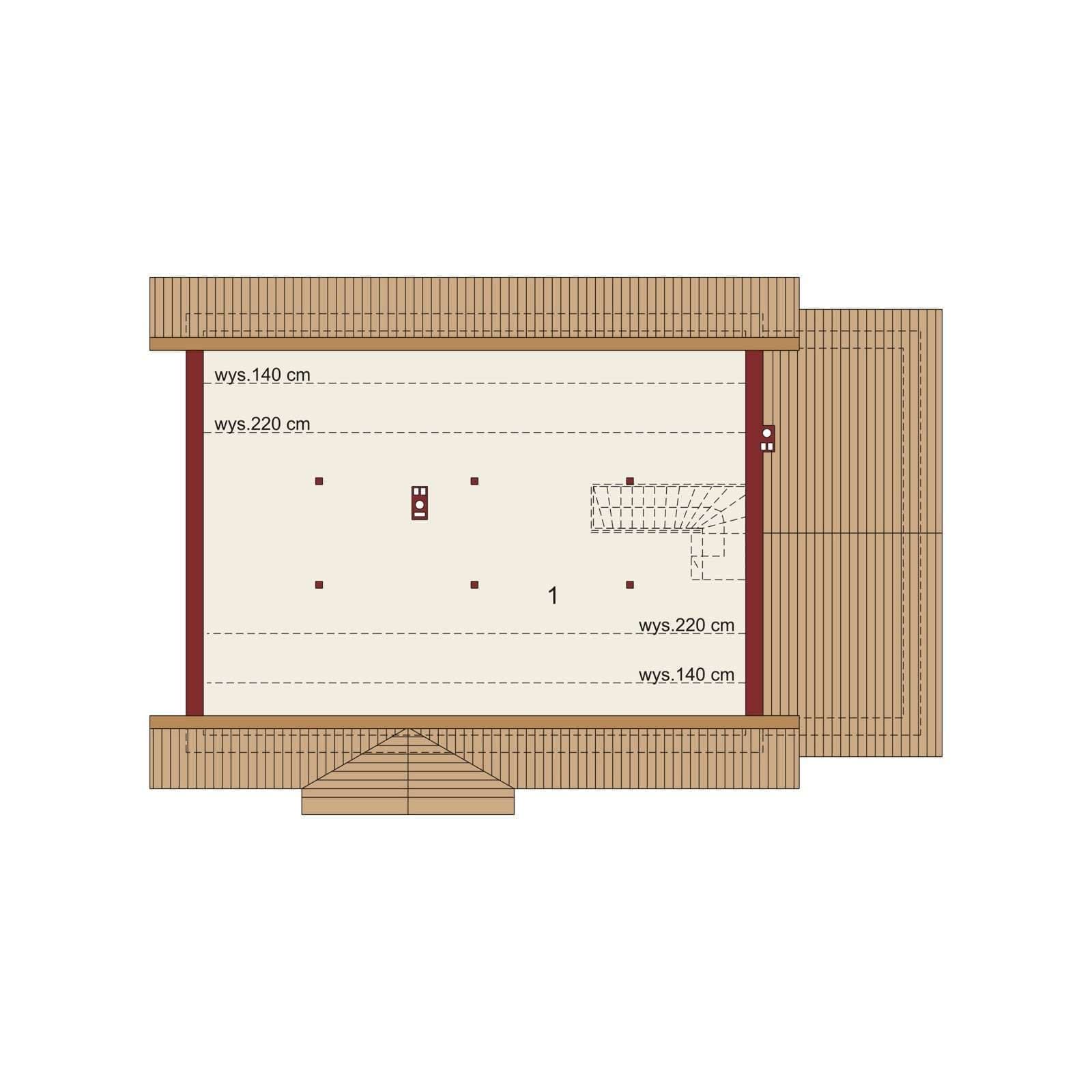

Rzut poddasza

  • DO ADAPTACJI
  • Pow. użytkowa:67,30 m² (112,46 m²)
Rzut projektu Timor PS - Rzut poddasza

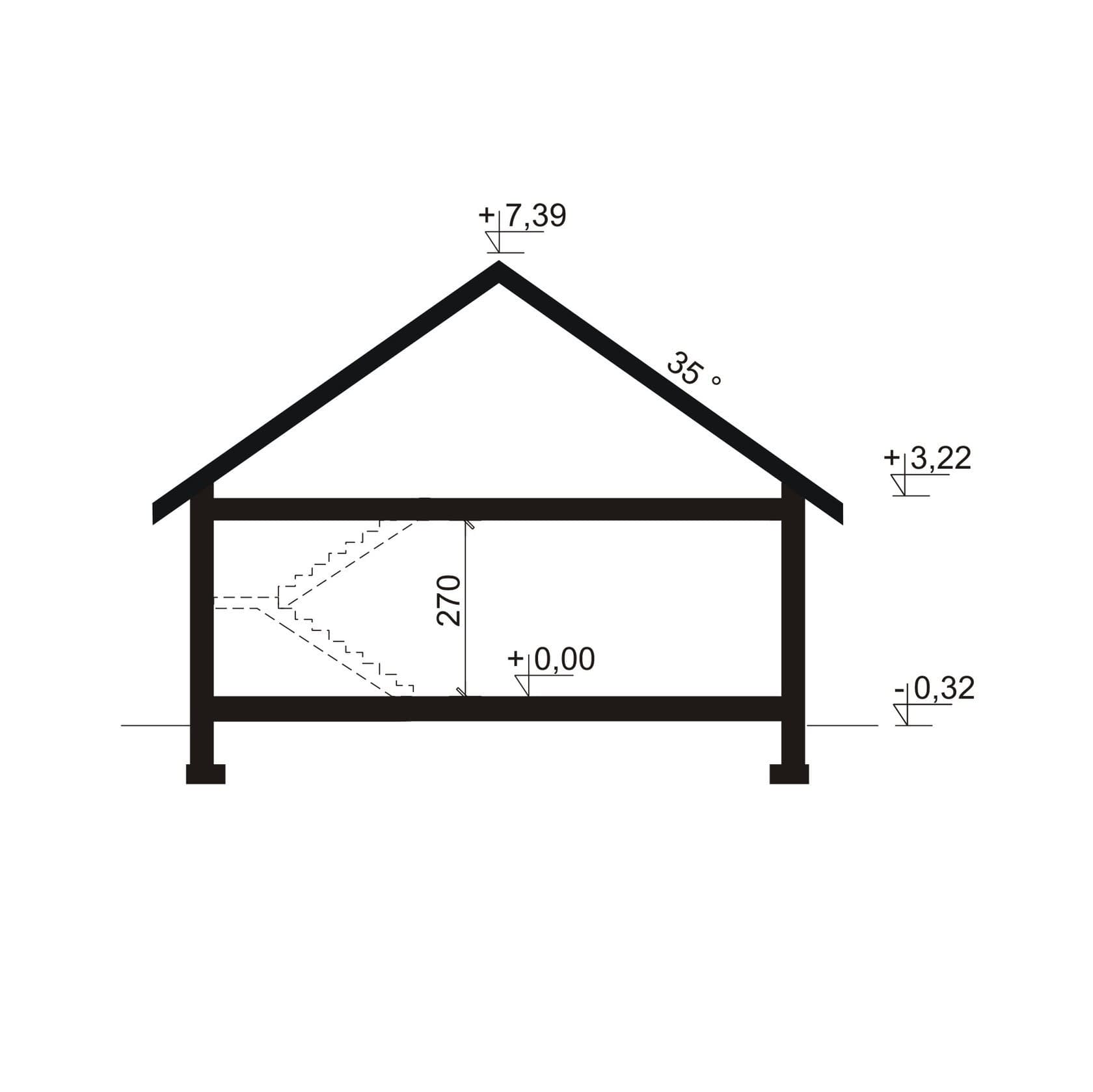

Plan i przekrój (wersja podstawowa)

Rzut projektu Timor PS - Plan i przekrój (wersja podstawowa)

Plan i przekrój (wersja podstawowa)

Rzut projektu Timor PS - Plan i przekrój (wersja podstawowa)

Dane techniczne

  • Powierzchnia użytkowa109.3 m²
  • Powierzchnia dachu264.37 m²
  • Długość domu10.16 m
  • Szerokość domu17.01 m
  • Wysokość domu7.71 m
  • GarażJednostanowiskowy
  • Rodzaj dachuDwuspadowy
  • Kąt nach. dachu35°

Instalacja grzewcza

  • Instalacja grzewczakocioł gazowy kondensacyjny lub kocioł na biomasę (pelety), dodatkowe źródło ciepła - kominek z płaszczem wodnym

Zawartość projektu

Dokonując zakupu w naszej Pracowni otrzymujecie Państwo 4 komplety dokumentacji architektoniczno – budowlanej zgodnej z normami budowlanymi , wykonanej przez doświadczonych inżynierów o uprawnieniach których zaświadczają dołączone do projektu dokumenty. Poszczególne egzemplarze są drukowane na wysokiej klasy sprzęcie i zapakowane w elegancką teczkę firmową. Poszczególne elementy dokumentacji to kolejno części:

architektoniczna– składają się na nią:

  • opis techniczny - zawiera rozwiązania funkcjonalne projektu, wielkości powierzchni ( całkowitej, zabudowy, użytkowej ), kubatury, wysokość kalenicy itp., proponowane rozwiązania materiałowe i wykończeniowe,
  • widoki elewacji obrazujące wygląd domu z każdej strony w skali 1:00
  • rzuty poziome kondygnacji ( rozmieszcze
  • rzut dachu w skali 1:100,
  • przekroje pionowe ze szczególnym uwzględnieniem miejsc charakterystycznych budynku wykonane w skali 1:50,
  • zestawienie stolarki drzwiowej i okiennej z ilościami i wymiarami.

konstrukcyjna – zawiera rysunki techniczne w rozpiętości skal od 1:20 do 1:100

  • opis techniczny rozwiązań konstrukcyjnych wraz z proponowanymi materiałami
  • rzuty fundamentów, stropów i więźby dachowej
  • rozwiązania detali konstrukcyjnych
  • obliczenia statyczne
  • zestawienia stali i drewna

instalacyjna – to szereg projektów branżowych, których rysunki wykonano w skali 1:100 prezentujących miedzy innymi rozmieszczenie elementów instalacji:

  • elektrycznej ,
  • wodno-kanalizacyjnej
  • gazowej,
  • centralnego ogrzewania.

projektowana charakterystyka energetyczna – wyliczana zgodnie z najnowszą metodologią obowiązującą od 3 października 2014 roku. Charakterystyka musi ona być adaptowana do lokalnych uwarunkowań przez osobę uprawnioną.

  • bilans mocy ,
  • właściwości cieplne przegród,
  • sprawności instalacji grzewczej,
  • wentylacja,
  • izolacja cieplna przewodów,

charakterystyka ekologiczna – zgodna z najnowszymi normami

  • zapotrzebowanie w wodę i odprowadzenie ścieków,
  • emisja zanieczyszczeń gazowych,
  • rodzaj i ilość wytwarzanych odpadów,
  • wentylacja,
  • izolacja cieplna przewodów,

Projektant adaptujący projekt gotowy może bez zgody autora wprowadzić następujące zmiany:

  • Wynikające z dostosowania budynku do warunków gruntowych.
  • Wymiarów fundamentów.
  • Wprowadzenie częściowego lub całkowitego podpiwniczenia budynku przy zachowaniu poziomu posadzki parteru na wysokości nie przekraczającej 50cm ponad poziom terenu.
  • Wymiarów przekrojów lub rozstawu elementów więźby dachowej wynikające z dostosowania budynku do strefy śniegowej lub wiatrowej.
  • Użycia innych materiałów na elementy konstrukcyjne budynku (ściany, stropy) pod warunkiem zachowania wymagań konstrukcji i ochrony cieplnej budynku oraz jego elewacji.
  • Warstw ścian zewnętrznych przy zachowaniu dopuszczalnego współczynnika przenikalności cieplnej
  • Zmiana kąta nachylenia dachu, a także zmiana kształtu dachu i jego konstrukcji
  • Zmiany sposobu ogrzewania domu i prowadzenia instalacji CO, zmiany instalacji wodno-kanalizacyjnej, gazowej, oraz elektrycznej (przy zachowaniu obowiązujących norm)
  • Materiałów wykończeniowych: posadzek, tynków, dachówki, izolacji cieplnej i przeciwwilgociowej – przy zachowaniu niezbędnych parametrów wytrzymałości ( szczególnie dla zmiany pokrycia dachowego) oraz parametrów przenikania ciepła
  • Rozwiązań funkcjonalnych wewnątrz budynku, oraz przesunięcia lub likwidacji ścian działowych
  • Zmiana lokalizacji, ilości i kształtu okien oraz drzwi.
  • Lustrzanego odbicia.
  • Zmiany szerokości biegów schodowych, liczby stopni i wymiarów schodów wewnętrznych.
  • Pokrycia dachowego z uwzględnieniem zaprojektowanych spadków i ciężaru pokrycia.
  • Technologia budowy ścian, murów, nadproży. Zmiany z zachowaniem wytrzymałości i izolacyjności przegród.
  • Zmiana kształtu, wielkości i usytuowania elementów takich jak tarasy, murki i donice przedstawione w projekcie oraz zmianyszerokości biegów schodowych, liczby stopni i wymiarów schodów zewnętrznych.
  • Zmiana wysokości ścianki kolankowej.
  • Zmiana usytuowania i ilości kominów.
  • Dobudowanie garażu lub wiaty garażowej.
  • Dobudowanie bądź usunięcie lukarny.
  • Dobudowanie lub usunięcie balkonu.
  • Dobudowanie lub usunięcie wykusza.
  • Zabudowanie podcienia.
  • Poszerzenie bądź zwężenie bryły budynku.

Dodatki

Bezpłatne dodatki

Gratis

Zestaw umów

Gratis

Zmiany w projekcie

Gratis

Tablica budowy

Gratis

Dziennik budowy

Płatne dodatki

Ogrzewanie podłogowe

615 zł

Kosztorys inwestorski - wersja elektron.

360 zł

Dodatkowy egzemplarz projektu

250 zł

Instalacja solarna

300 zł

Pompa ciepła

370 zł

Kosztorys inwestorski

300 zł

Pergola

300 zł

Projekt rekuperacji

420 zł
