- Typ projektuWolnostojący
- Powierzchnia użytkowa84 m²
- Kondygnacje
- GarażJednostanowiskowy
- DachDwuspadowy
- Kąt nach. dachu45°
- Odbicie lustrzaneTak
- Czas realizacjimax. czas realizacji 10 dni Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu
Zgrabny, niewielki dom jednorodzinny, zaprojektowany na wąską działkę, dla 4 osobowej rodziny, nadający się na dom całoroczny lub letniskowy. Drzwi wejściowe oraz jedno z wyjść tarasowych chronione są przed opadami funkcjonalnymi podcieniami. Z wiatrołapu dostępne jest wygodne pom. gospodarcze z piecem CO oraz wbudowany garaż. Kuchnię, w zależności od upodobań inwestorów, można pozostawić otwartą na ustawny pokój dzienny lub zamknąć ścianką działową. Na poddaszu zaprojektowano 3 wygodne sypialnie oraz dość dużą łazienkę.
Konstrukcja
fundamenty: betonowe
ściany zewnętrzne: porotherm+styropian termo organika
rodzaj stropu: teriva i
elewacje: tynk strukturalny, okł.klinkierowa i drewniana
pokrycie dachu: dachówka cem. lub cer.
Rzuty

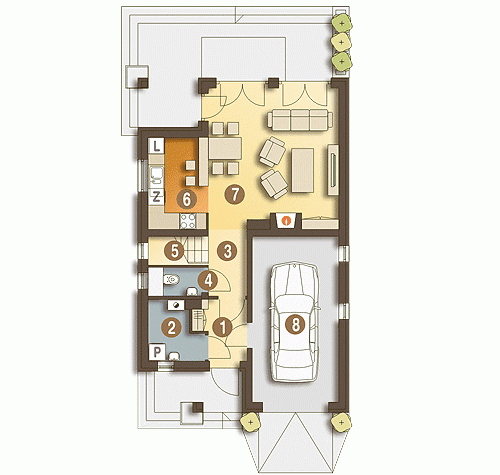

Parter
- m²
- 1. Wiatrołap3.6
- 2. Pom. gosp.*3.8
- 3. Hol3
- 4. WC1.4
- 5. Schody3
- 6. Kuchnia7.2
- 7. P.dzienny23.9
- 8. Garaż*18.9
Piętro
- m²
- 9. Przedpokój4.9
- 10. Sypialnia9.1
- 11. Sypialnia9.6
- 12. Łazienka4.9
- 13. Sypialnia13.3
Przekrój
- m
- Wysokość parteru2.6
- Wysokość poddasza2.5
Usytuowanie na działce
Elewacja
Elewacja
Elewacja
Elewacja
Dane techniczne
- Powierzchnia użytkowa84 m²
- Powierzchnia zabudowy90.9 m²
- KominekTak
- Liczba łazienek1
- Liczba pokoi4
- Powierzchnia dachu174.5 m²
- Kubatura381.8 m³
- Długość domu12.3 m
- Szerokość domu7.8 m
- Wysokość domu8.1 m
- Minimalne wymiary działki20.3 x 15.8m
- GarażJednostanowiskowy
- Rodzaj dachuDwuspadowy
- Kąt nach. dachu45°
Instalacja grzewcza
- Instalacja grzewczaGaz
Zawartość projektu
Zgodnie ze znowelizowaną Ustawą Prawo Budowlane art.34 ust.3, na projekt budowlany składają się trzy części:
- projekt zagospodarowania działki lub terenu
- projekt architektoniczno-budowlany
- projekt techniczny
Nasze projekty oferujemy w 3 egzemplarzach, zawierających projekt architektoniczno-budowlany i projekt techniczny. Projekt zagospodarowania działki lub terenu nie wchodzi w skład projektu oferowanego do sprzedaży. Projekt ten należy zlecić we własnym zakresie lokalnemu projektantowi, który opracuje go na podstawie danych zawartych w projekcie architektoniczno-budowlanym i technicznym, po dostosowaniu projektu do warunków lokalnych i wymagań inwestora.
UWAGA: wszystkie egzemplarze projektu zabezpieczone są hologramami, w części rysunkowej posiadają nadruki zabezpieczające w kolorze zielonym.
Wyrażamy zgodę na wszelkie zmiany zgodne z obowiązującymi przepisami pod warunkiem wprowadzenia ich przez uprawnioną osobę.
Wszystkie zmiany wymienione powyżej powinny być naniesione na oryginał projektu katalogowego trwałą techniką graficzną w kolorze czerwonym lub dołączone jako aneks i podpisane przez osobę uprawnioną dokonująca adaptacji.
**ważne informacje
Cena za dodatkowy egzemplarz projektu jest zależna od nazwy projektu!
