Projekt domu TRYPOLIS 2 szkielet drewniany

Name: TRYPOLIS 2 szkielet drewniany
Brand: PRO ARTE Arkadiusz Woch, Krzysztof Biodrowicz s.j.
SKU: trypolis-2-szkielet-drewniany
Price: 3699.00 PLN
Availability: InStock

TRYPOLIS 2 szkielet drewniany - wizualizacja 2

TRYPOLIS 2 szkielet drewniany - wizualizacja 3

TRYPOLIS 2 szkielet drewniany - wizualizacja 4

TRYPOLIS 2 szkielet drewniany - wizualizacja 5

TRYPOLIS 2 szkielet drewniany - wizualizacja 6

Autor projektu:PRO ARTE Arkadiusz Woch, Krzysztof Biodrowicz s.j.

Lustrzane odbicie

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

3 699 zł3 599 zł

Oszczędź: 100,00zł

Cena przed promocją: 3 699 zł

Zadaj pytanie

Typ projektuWolnostojący
Powierzchnia użytkowa106.36 m²
Kondygnacjez poddaszem
GarażJednostanowiskowy
DachDwuspadowy
Kąt nach. dachu40°
Odbicie lustrzaneTak
Czas realizacjido 10 dni roboczych

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Konstrukcja

Technologia szkieletowa:

- fundament tradycyjny 50x30 cm
- ściany zewnętrzne nośne: słupki 6,13x15 i 7,5x15 rozstawione max. co 40cm obite zewnątrz płytą OSB 3, a wewnątrz płytą gipsowo-włóknową 1,25cm, przestrzeń pomiędzy słupkami wypełniona wełną mineralną 15cm.
- ściany wewnętrzne nośne: słupki 6,3x15 rozstawione max. co 40cm obite zewnątrz i wewnątrz płytą gipsowo-włóknową 1,25cm, przestrzeń pomiędzy słupkami wypełniona wełną mineralną 15cm.
- ściany wewnętrzne działowe: słupki 6,3x9 rozstawione max. co 40cm obite zewnątrz i wewnątrz płytą gipsowo-włóknową 1,25cm, przestrzeń pomiędzy słupkami wypełniona wełną mineralną 9cm.
- ocieplenie styropianem 14cm.

- konstrukcja więźby dachowej drewniana

- pokrycie dachówka ceramiczna

- projekt posiada kominek

- instalacja grzewcza: kocioł gazowy w kotłowni

-Wysokość ściany kolankowej 0.70m

Technologia tradycyjna : przejdź na stronę projektu.

Rzuty

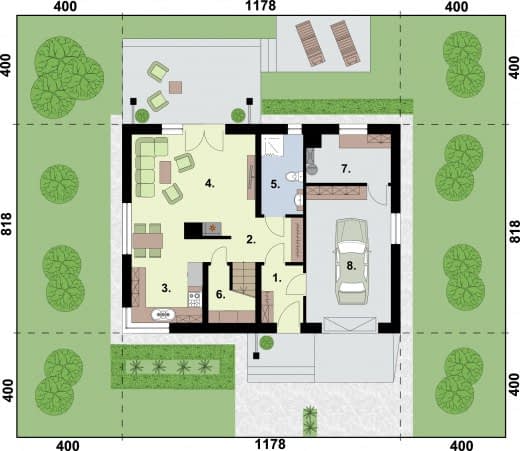

Rzut przyziemia

1 Wiatrołap4.4
2 Komunikacja5.5
3 Kuchnia z jadalnią12.3
4 Pokój dzienny20.55
5 WC5.85
6 Spiżarnia2.7
7 Kotłownia7.05
8 Garaż20.3

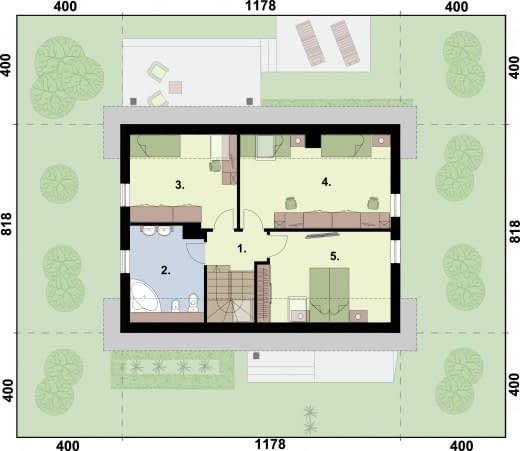

Rzut poddasza

2 Łazienka8.05
1 Komunikacja3.6
3 Pokój11.7
5 Sypialnia 15.4
4 Pokój 16.3

Dane techniczne

Powierzchnia użytkowa106.36 m²
Powierzchnia zabudowy97.18 m²
Liczba pokoi13
Kubatura645.15 m³
Wysokość domu7.85 m
PoddaszeUżytkowe
Minimalne wymiary działki20 x 16.18m
GarażJednostanowiskowy
Rodzaj dachuDwuspadowy
Kąt nach. dachu40°

Zawartość projektu

Projekty są dostępne w wersji książkowej, drukowanej w tak zwanym w nowym trybie 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego. Na życzenie przesyłamy rzuty i przekroje wersji podstawowych dokumentacji w formacie PDF

Każdy projekt architektoniczno-budowlany domu składa się z następujących części:
- strona tytułowa,
- oświadczenie
- część opisowa projektu architektoniczno-budowlanego,
- projektowana charakterystyka energetyczna z analizą,
- część rysunkowej projektu architektoniczno-budowlanego,
- zaświadczenia i uprawnienia.

Każdy projekt techniczny domu składa się z:
- strony tytułowej,
- oświadczenia,
- części opisowej projektu technicznego,
- części rysunkowej projektu technicznego,
- części konstrukcyjnej,
- zaświadczenia i uprawnień,
- zestawień drewna i stali,
-instalacji elektrycznej i odgromowej,
-instalacji sanitarnych, gazowych i centralnego ogrzewania.

Do projektu na życzenie dołączamy obliczenia statyczno-wytrzymałościowe.

Inwestor otrzymuje 3 opieczętowane sztuki projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego tworzące komplet, każdy z plombą zabezpieczającą i oryginalnym hologramem biura.

Pierwszy egzemplarz tomu I zawiera zgodę in blanco na wszystkie zmiany wprowadzane do projektu po zakupie przez lokalnego wybranego na własną rękę przez Inwestora architekta adaptującego/kierownika budowy. Do teczki projektów dołączamy także zaświadczenia i aktualne wpisy do Izb autorów projektu oraz wpisy aktualne na czas sporządzenia projektu.
