Projekt domu TRYPOLIS 7

Name: TRYPOLIS 7
Brand: PRO ARTE Arkadiusz Woch, Krzysztof Biodrowicz s.j.
SKU: trypolis-7
Price: 3499.00 PLN
Availability: InStock

Autor projektu:PRO ARTE Arkadiusz Woch, Krzysztof Biodrowicz s.j.

Lustrzane odbicie

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

3 499 zł3 399 zł

Oszczędź: 100,00zł

Cena przed promocją: 3 499 zł

Zadaj pytanie

Typ projektuWolnostojący
Powierzchnia użytkowa72.81 m²
Kondygnacje
GarażBez garażu
DachDwuspadowy
Kąt nach. dachu40°
Odbicie lustrzaneTak
Czas realizacjido 10 dni roboczych

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Opis projektu

TRYPOLIS 7 - dom mieszkalny ze strychem do późniejszej adaptacji.

Kolejny członek rodziny TRYPOLIS . Tym razem idąc za sugestiami Inwestorów postawiliśmy na wersję bez garażu i wiaty. Po prostu wolnostojący, ładny, zgrabny i w 100% funkcjonalny dom z poddaszem do późniejszej adaptacji.

Wysokość ściany kolankowej 1.10m

Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji sanitarnych i instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.

Konstrukcja

Technologia tradycyjna:
- ściany zewnętrzne murowane grubości 30cm

- ocieplenie styropian

- ściany wewnętrzne nośne gr. 25 cm i działowe gr. 12 cm

- wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM"

- konstrukcja więźby dachowej drewniana

- pokrycie dachówka ceramiczna

- instalacja grzewcza: kocioł gazowy w kotłowni

Rzuty

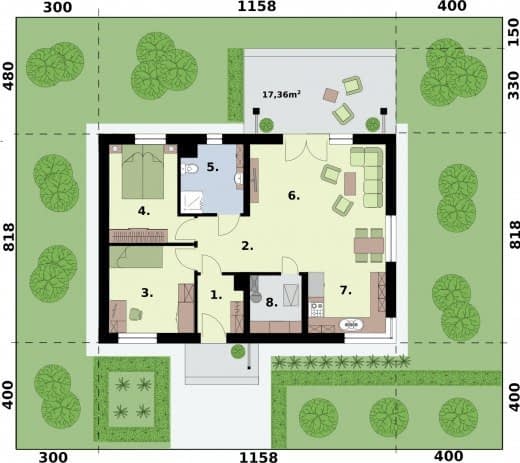

Rzut przyziemia

2 Komunikacja6.72
3 Pokój10.92
1 Wiatrołap3.85
4 Pokój10.55
5 Łazienka6.34
6 Salon19.9
7 Kuchnia z jadalnią10.36
8 Kotłownia4.17

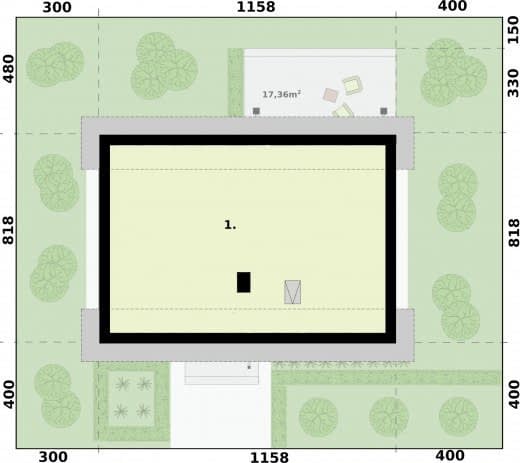

Strych do późniejszej adaptacji

1 Strych59.16

Dane techniczne

Powierzchnia użytkowa72.81 m²
Powierzchnia zabudowy94.72 m²
Liczba pokoi8
Powierzchnia dachu160 m²
Kubatura590.47 m³
Wysokość domu7.94 m
Minimalne wymiary działki19.58 x 16.18m
GarażBez garażu
Rodzaj dachuDwuspadowy
Kąt nach. dachu40°

Zawartość projektu

Projekty są dostępne w wersji książkowej, drukowanej w tak zwanym w nowym trybie 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego. Na życzenie przesyłamy rzuty i przekroje wersji podstawowych dokumentacji w formacie PDF

Każdy projekt architektoniczno-budowlany domu składa się z następujących części:
- strona tytułowa,
- oświadczenie
- część opisowa projektu architektoniczno-budowlanego,
- projektowana charakterystyka energetyczna z analizą,
- część rysunkowej projektu architektoniczno-budowlanego,
- zaświadczenia i uprawnienia.

Każdy projekt techniczny domu składa się z:
- strony tytułowej,
- oświadczenia,
- części opisowej projektu technicznego,
- części rysunkowej projektu technicznego,
- części konstrukcyjnej,
- zaświadczenia i uprawnień,
- zestawień drewna i stali,
-instalacji elektrycznej i odgromowej,
-instalacji sanitarnych, gazowych i centralnego ogrzewania.

Do projektu na życzenie dołączamy obliczenia statyczno-wytrzymałościowe.

Inwestor otrzymuje 3 opieczętowane sztuki projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego tworzące komplet, każdy z plombą zabezpieczającą i oryginalnym hologramem biura.

Pierwszy egzemplarz tomu I zawiera zgodę in blanco na wszystkie zmiany wprowadzane do projektu po zakupie przez lokalnego wybranego na własną rękę przez Inwestora architekta adaptującego/kierownika budowy. Do teczki projektów dołączamy także zaświadczenia i aktualne wpisy do Izb autorów projektu oraz wpisy aktualne na czas sporządzenia projektu.
