Projekt domu TRYPOLIS 7 szkielet drewniany
Rabat -100 zł
- Typ projektuWolnostojący
- Powierzchnia użytkowa76.05 m²
- Kondygnacjez poddaszem
- GarażBez garażu
- DachDwuspadowy
- Kąt nach. dachu40°
- Odbicie lustrzaneTak
- Czas realizacjido 10 dni roboczych Zobacz więcej >
Opis
Konstrukcja
Budynek o zwartej bryle, parterowy, ze strychem, niepodpiwniczony. Budynek przekryty jest dachem dwuspadowym, nad tarasem i podestem wejściowym dach płaski. Maksymalna wysokość budynku wynosi 7,95m. Nowoprojektowany budynek swoją formą nawiązywać winien do zabudowy występującej w sąsiedztwie planowanej inwestycji.
Wysokość ściany kolankowej 1.15m
KONSTRUKCJA:
Główne rozwiązania konstrukcyjno - materiałowe:
Projektowany budynek wykonany będzie w technologii lekkiego szkieletu drewnianego.
Rzuty

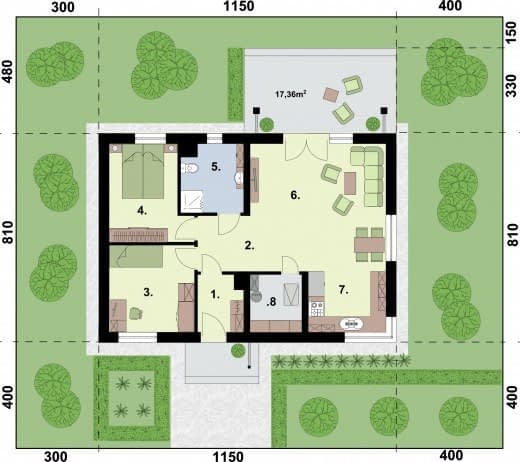

Rzut przyziemia
- 1 Wiatrołap 3.82
- 2 Komunikacja4.23
- 3 Kotłownia 4.71
- 4 Kuchnia7.47
- 5 Salon z aneksem kuchennym27.1
- 6 Łazienka6.26
- 7 Pokój10.94
- 8 Pokój11.52

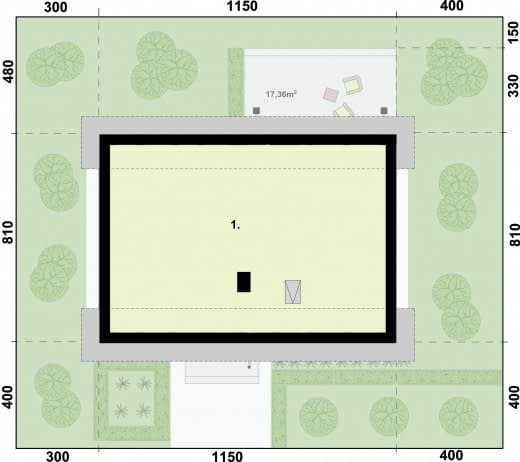

Rzut strychu
- 1 Strych52.36
Dane techniczne
- Powierzchnia użytkowa76.05 m²
- Powierzchnia zabudowy93.15 m²
- Liczba pokoi9
- Kubatura582.14 m³
- Wysokość domu7.95 m
- PoddaszeUżytkowe
- Minimalne wymiary działki19.5 x 16.1m
- GarażBez garażu
- Rodzaj dachuDwuspadowy
- Kąt nach. dachu40°
Zawartość projektu
Projekty są dostępne w wersji książkowej, drukowanej w tak zwanym w nowym trybie 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego. Na życzenie przesyłamy rzuty i przekroje wersji podstawowych dokumentacji w formacie PDF
Każdy projekt architektoniczno-budowlany domu składa się z następujących części:
- strona tytułowa,
- oświadczenie
- część opisowa projektu architektoniczno-budowlanego,
- projektowana charakterystyka energetyczna z analizą,
- część rysunkowej projektu architektoniczno-budowlanego,
- zaświadczenia i uprawnienia.
Każdy projekt techniczny domu składa się z:
- strony tytułowej,
- oświadczenia,
- części opisowej projektu technicznego,
- części rysunkowej projektu technicznego,
- części konstrukcyjnej,
- zaświadczenia i uprawnień,
- zestawień drewna i stali,
-instalacji elektrycznej i odgromowej,
-instalacji sanitarnych, gazowych i centralnego ogrzewania.
Do projektu na życzenie dołączamy obliczenia statyczno-wytrzymałościowe.
Inwestor otrzymuje 3 opieczętowane sztuki projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego tworzące komplet, każdy z plombą zabezpieczającą i oryginalnym hologramem biura.
Pierwszy egzemplarz tomu I zawiera zgodę in blanco na wszystkie zmiany wprowadzane do projektu po zakupie przez lokalnego wybranego na własną rękę przez Inwestora architekta adaptującego/kierownika budowy. Do teczki projektów dołączamy także zaświadczenia i aktualne wpisy do Izb autorów projektu oraz wpisy aktualne na czas sporządzenia projektu.
Dodatki
Bezpłatne dodatki
GratisZestaw umów
GratisZmiany w projekcie
GratisTablica budowy
GratisDziennik budowy
Płatne dodatki
Kosztorys
370 zł
Dodatkowy egzemplarz projektu
450 zł
Projekt wentylacji mechanicznej z rekuperatorem
450 zł
Projekt fotowoltaiki dla domu
750 zł
Projekt instalacji z ogrzewaniem podłogowym
400 zł
