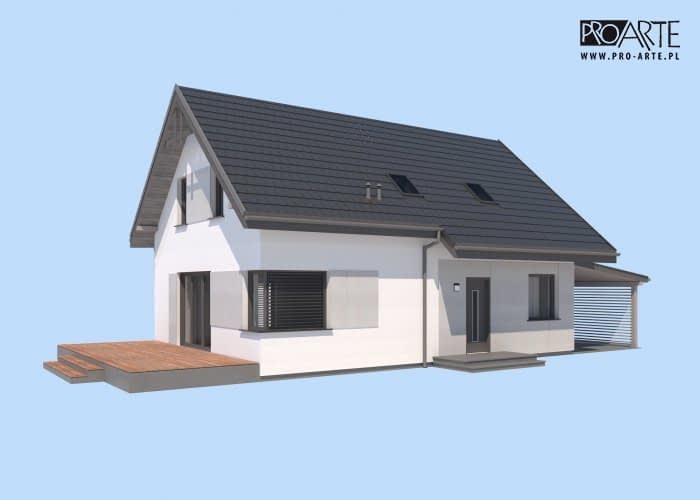

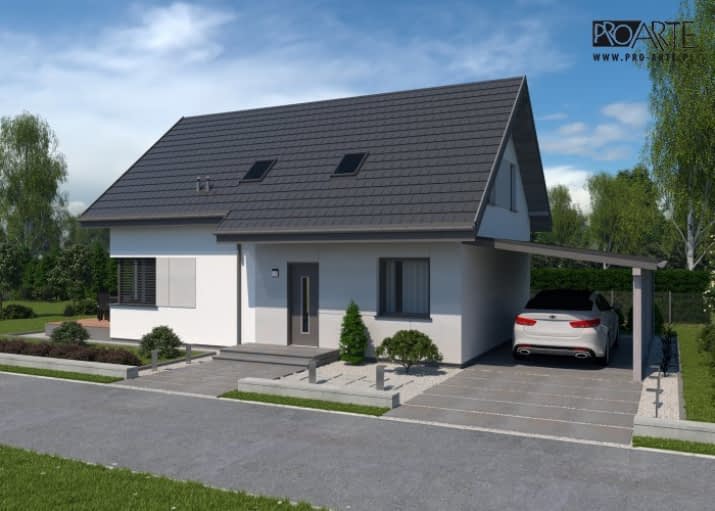

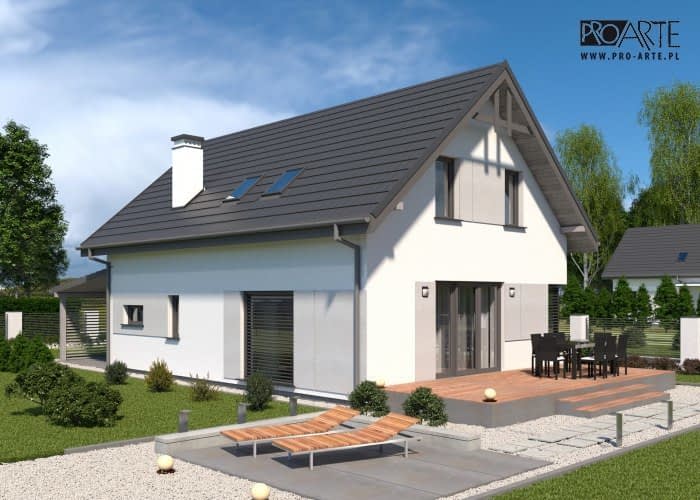

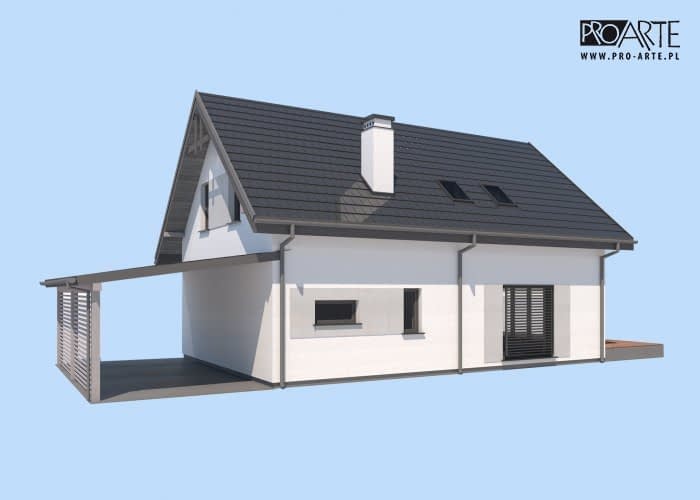

Projekt domu TRYPOLIS 8A

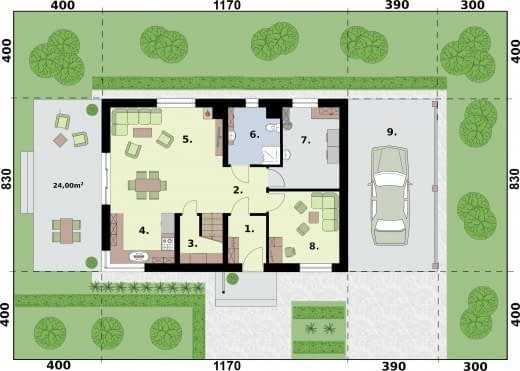

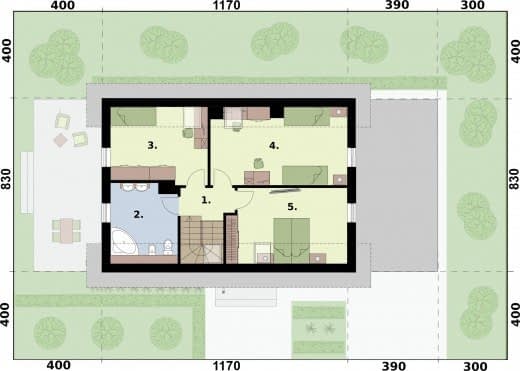

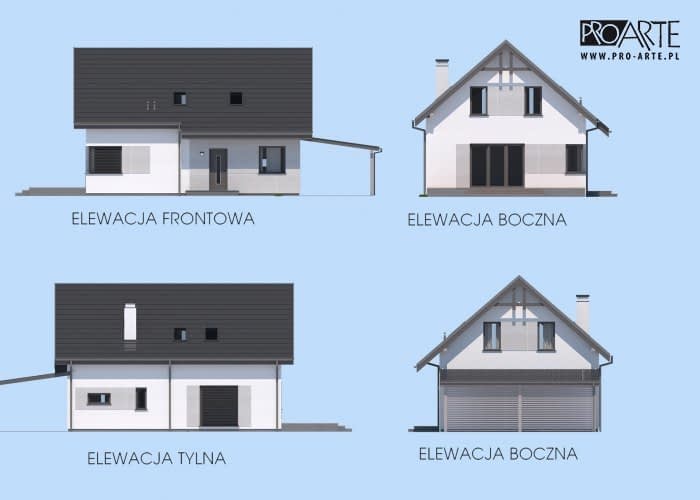

Konstrukcja

Główne rozwiązania konstrukcyjno - materiałowe:
Projektowany budynek zaprojektowano w technologii murowanej.Główną konstrukcję nośną stanowić będą: ławy, stopy i słupy żelbetowe, ściany nośne w układzie mieszanym spięte wieńcami, strop gęstożebrowy „Porotherm”.Dach dwuspadowy, oparty na więźbie o konstrukcji drewnianej krokwiowo-jętkowej oraz dach jednospadowy wiaty.

Fundamenty:
Ławy fundamentowe oraz stopy fundamentowe wykonać z betonu C20/25 (B25)
i posadowić na 2 warstwach papy na sucho, ułożonych na podkładzie z chudego betonu gr. 10cm. Wszystkie elementy należy zazbroić prętami zgodnie z rys. K/1, K/2, K/3 i K4 oraz zaizolować przeciwwilgociowo. Typ i sposób izolacji dobrać po wcześniejszym sprawdzeniu warunków wodno-gruntowych w miejscu planowanej inwestycji.

Ściany zewnętrzne:
Ściany zewnętrzne wymurować z pustaków typu “Porotherm 25 DRYFIX” klasy 15, na zaprawie systemowej w piance „Porotherm DRYFIX SYSTEM” i ocieplić warstwą styropianu gr. 20cm „Termo Organika” typ: Fasada. Murując ściany wzajemnie prostopadłe należy stosować połączenia zapewniające przekazywanie obciążeń pionowych i poziomych z jednej ściany na drugą. Połączenie takie uzyskuje się, stosując wiązanie elementów murowych w murze lub łączniki metalowe.

Ściany wewnętrzne:
Ściany wewnętrzne (nośne) gr. 25cm wymurować z pustaków “Porotherm 25 DRYFIX” na zaprawie systemowej w piance „DRYFIX.SYSTEM”. Ściany wewnętrzne działowe gr. 12cm wykonać z pustaków “Porotherm 11,5 DRYFIX” lub z cegły dziurawki bądź kratówki. Ściany działowe połączyć ze ścianami konstrukcyjnymi na strzępia bądź w pozostawionych bruzdach. Ściany działowe należy zazbroić prętami Ø6 lub bednarką 1,5x25mm, umieszczanymi nie rzadziej niż w co czwartej spoinie.

Więźba dachowa:
Nad budynkiem mieszkalnym zaprojektowano więźbę w układzie krokwiowo-jętkowym z drewna klasy C-24 o wilgotności <18%. Krokwie oparte będą na murze za pomocą murłat. Murłaty kotwić do wieńca za pomocą śrub fajkowych. Pod murłatę położyć pasek papy niepiaskowanej. Konstrukcja dachu wiaty jest zaprojektowana jako więźba krokwiowa (jednospadowa) oparta na belce przymocowanej do wieńca oraz na płatwi opartej na słupach. Pomiędzy belkę i mur ułożyć pasek papy niepiaskowanej.

Projekty są dostępne w wersji książkowej, drukowanej w tak zwanym w nowym trybie 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego. Na życzenie przesyłamy rzuty i przekroje wersji podstawowych dokumentacji w formacie PDF

Każdy projekt architektoniczno-budowlany domu składa się z następujących części:
- strona tytułowa,
- oświadczenie
- część opisowa projektu architektoniczno-budowlanego,
- projektowana charakterystyka energetyczna z analizą,
- część rysunkowej projektu architektoniczno-budowlanego,
- zaświadczenia i uprawnienia.

Każdy projekt techniczny domu składa się z:
- strony tytułowej,
- oświadczenia,
- części opisowej projektu technicznego,
- części rysunkowej projektu technicznego,
- części konstrukcyjnej,
- zaświadczenia i uprawnień,
- zestawień drewna i stali,
-instalacji elektrycznej i odgromowej,
-instalacji sanitarnych, gazowych i centralnego ogrzewania.

Do projektu na życzenie dołączamy obliczenia statyczno-wytrzymałościowe.

Inwestor otrzymuje 3 opieczętowane sztuki projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego tworzące komplet, każdy z plombą zabezpieczającą i oryginalnym hologramem biura.

Pierwszy egzemplarz tomu I zawiera zgodę in blanco na wszystkie zmiany wprowadzane do projektu po zakupie przez lokalnego wybranego na własną rękę przez Inwestora architekta adaptującego/kierownika budowy. Do teczki projektów dołączamy także zaświadczenia i aktualne wpisy do Izb autorów projektu oraz wpisy aktualne na czas sporządzenia projektu.

Bezpłatne dodatki

Gratis

Zestaw umów

Gratis

Zmiany w projekcie

Gratis

Tablica budowy

Gratis

Dziennik budowy

Płatne dodatki

Kosztorys

370 zł

Dodatkowy egzemplarz projektu

450 zł

Projekt wentylacji mechanicznej z rekuperatorem

450 zł

Projekt fotowoltaiki dla domu

750 zł

Projekt instalacji z ogrzewaniem podłogowym

400 zł
