Tytus II

4 590 zł

Projekt domu Tytus II

Autor projektu:Dobre Domy
Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
4 590 zł
Zadaj pytanie
  • Typ projektuWolnostojący
  • Powierzchnia użytkowa123.7 m²
  • KondygnacjeParterowy, z poddaszem
  • GarażDwustanowiskowy
  • DachDwuspadowy
  • Kąt nach. dachu40°
  • Odbicie lustrzaneTak
  • Czas realizacjido 10 dni roboczych
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

Opis projektu

Dom jednorodzinny z użytkowym poddaszem, bez podpiwniczenia, przeznaczony dla 4-6-osobowej rodziny. Na parterze znajdują się: obszerny salon połączony z jadalnią, kuchnia, spiżarnia, pokój, toaleta oraz pomieszczenie gospodarcze i dwustanowiskowy garaż. Na poddaszu mieszczą się trzy sypialnie, garderoba, ogólnodostępna łazienka i strych. Projekt dostępny w wersji z garażem jednostanowiskowym - Tytus. Projekt może być wykorzystany do zabudowy bliźniaczej.


Konstrukcja

Ściany zewnętrzne warstwowe z bloczków wapienno-piaskowych, na fundamentach betonowych. Ściany wewnętrzne z bloczków wapienno-piaskowych, na poddaszu g-k. Strop gęstożebrowy z elementami żelbetowymi.

Elewacje pokryte tynkiem strukturalnym w systemie ociepleń Termo Organika i okładziną kamienną. W projekcie zastosowano okna dachowe marki Velux. Pokrycie dachu dachówką ceramiczną bądź cementową.

Rzuty

Parter

  • 1/1 wiatrołap3.5
  • 1/2 hall7.6
  • 1/3 toaleta1.6
  • 1/4 kuchnia8.7
  • 1/5 pok. dzienny + jadalnia37.9
  • 1/6 spiżarnia1.5
  • 1/7 pokój9.4
  • 1/8 pom. gosp.7.3
  • 1/9 garaż36.2

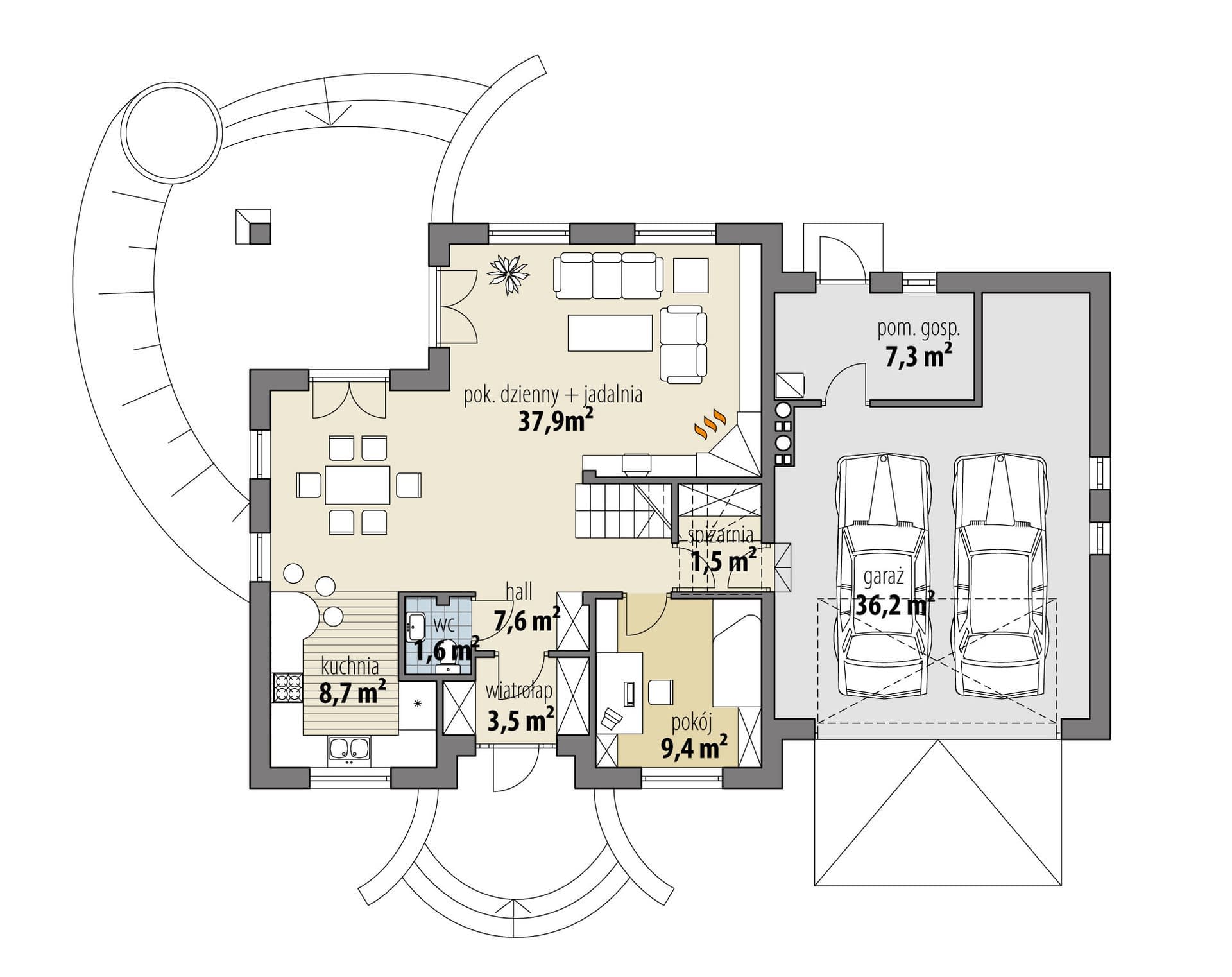

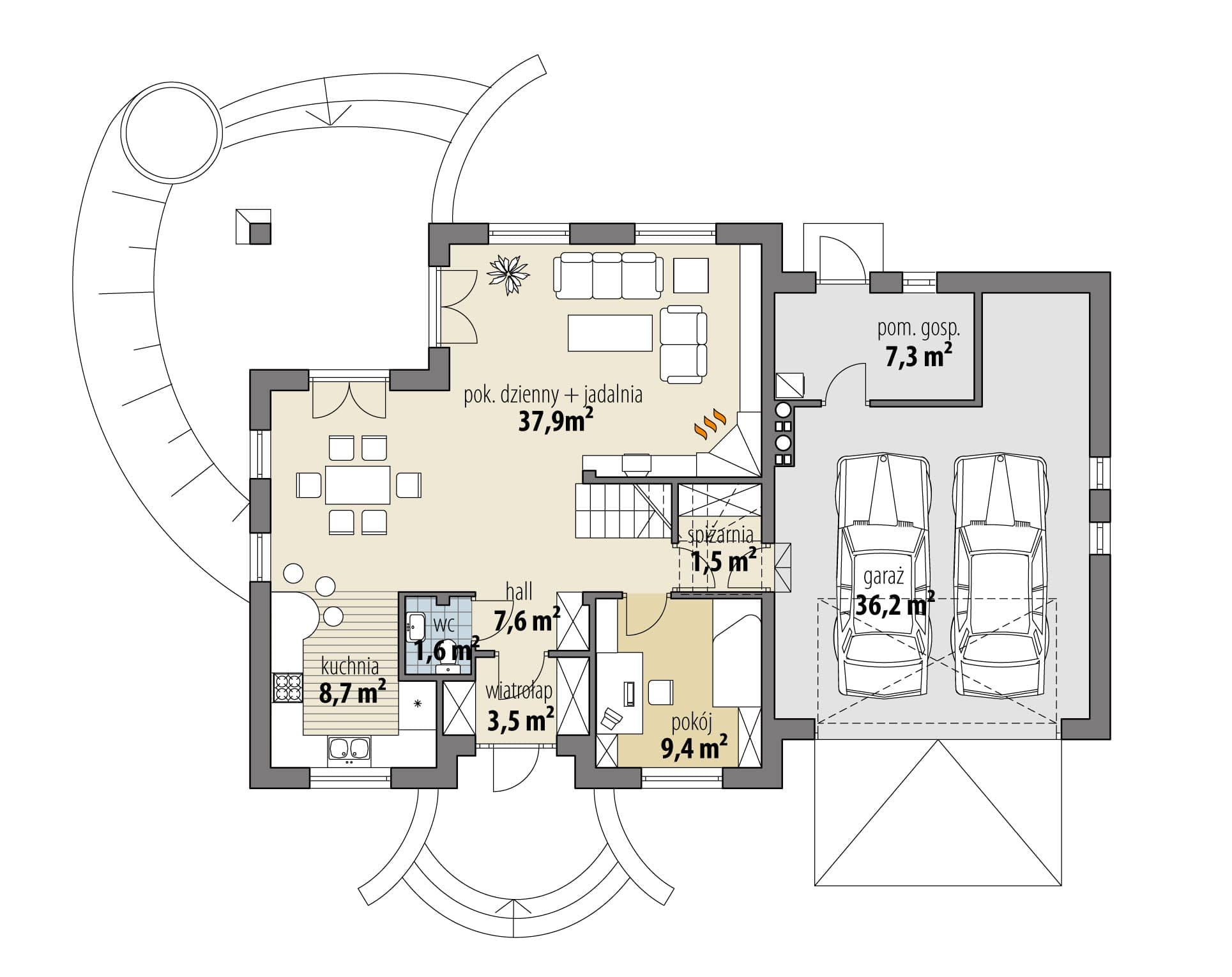

Rzut projektu Tytus II - Parter

Poddasze

  • 2/1 hall7.5
  • 2/2 łazienka5.6
  • 2/3 garderoba3.2
  • 2/4 pokój11.6
  • 2/5 pokój11.6
  • 2/6 pokój14
  • 2/7 strych32.1

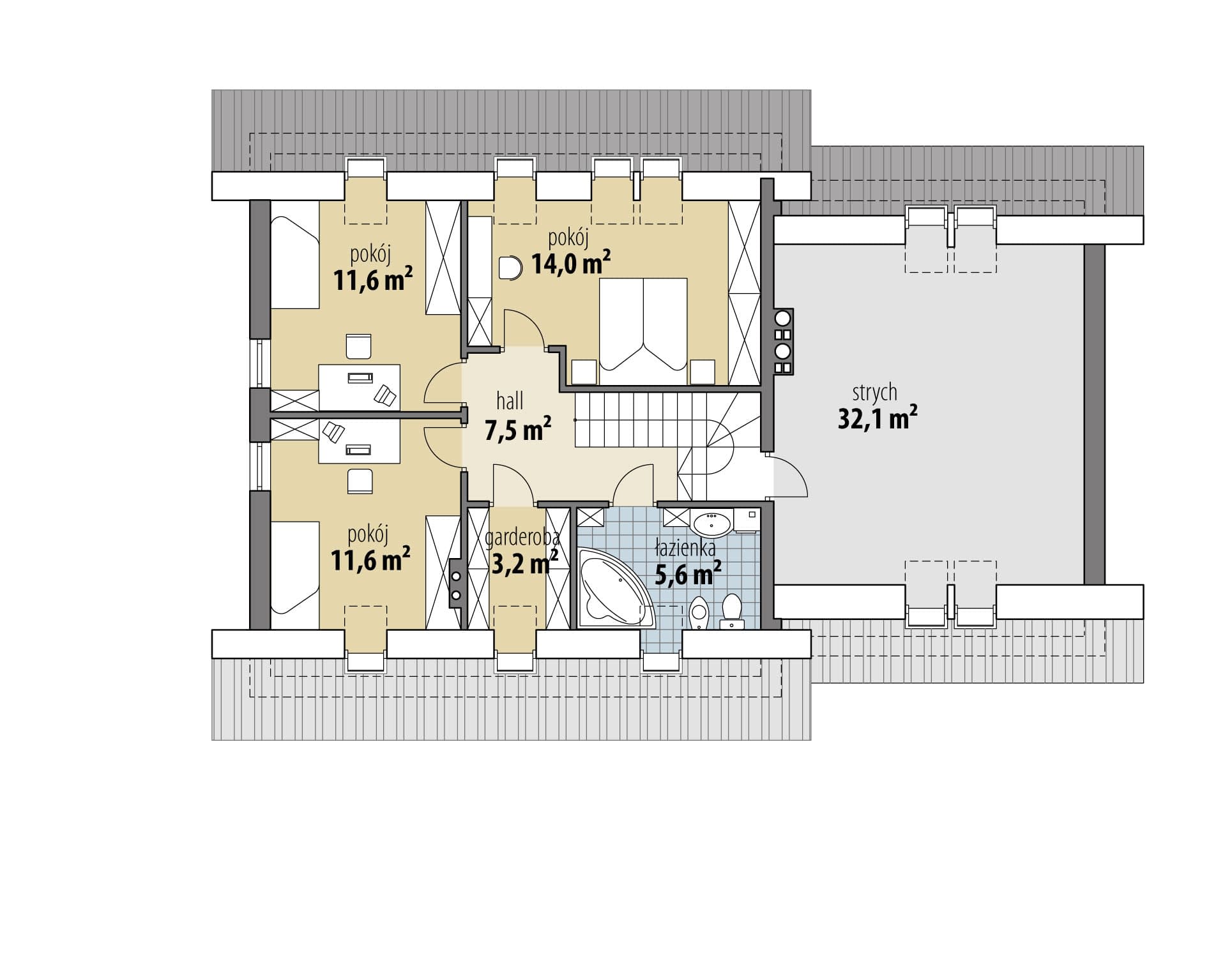

Rzut projektu Tytus II - Poddasze

Dane techniczne

  • Powierzchnia użytkowa123.7 m²
  • Powierzchnia zabudowy154.2 m²
  • Liczba łazienek2
  • Liczba pokoi4
  • Powierzchnia dachu265.4 m²
  • Kubatura577.9 m³
  • Wysokość domu8.8 m
  • PoddaszeUżytkowe
  • Minimalne wymiary działki18.42 x 23.82m
  • GarażDwustanowiskowy
  • Rodzaj dachuDwuspadowy
  • Kąt nach. dachu40°

Koszty budowy

  • Koszt budowy394000 zł
  • Stan surowy zamknięty214000 zł

Zawartość projektu

Komplet dokumentacji projektowej stanowi:

1. Trzy (3) egzemplarze projektu architektoniczno-budowlanego

  • architektura – opis,
  • architektura - rysunki.

2. Dwa (2) egzemplarze projektu technicznego:

  • architektura - rysunki,
  • konstrukcja - opis,
  • konstrukcja - rysunki,
  • instalacje sanitarne,
  • instalacje sanitarne opis,
  • instalacje elektryczne,
  • instalacje elektryczne opis.

3. MATERIAŁY POMOCNICZE w 1 egzemplarzu.

  • rysunki wykonawcze elementów żelbetowych,
  • zestawienie stali zbrojeniowej,
  • zestawienie elementów konstrukcyjnych więźby dachowej
  • tabela elementów z kosztorysu stanu surowego zamkniętego (obejmującą robociznę, materiały i sprzęt).

Uprawnienia - wszystkie projekty domów mają stosowne uprawnienia i zaświadczenia potwierdzające przynależność do izb wszystkich projektantów, będących autorami prezentowanych na tej stronie koncepcji domów.

Zmiany w projekcie domu, które nie naruszają jego konstrukcji , możecie Państwo wprowadzać we współpracy z projektantem adaptującym projekt gotowy, bez konieczności konsultowania tego z autorem dokumentacji.

Poniżej prezentujemy zakres zmian, które nie wymagają zgody ze strony naszej Pracowni:

  • Zmiany wymiarów fundamentów wynikające z dostosowania budynku do lokalnych warunków gruntowych.
  • Wprowadzenie całkowitego lub częściowego podpiwniczenia budynku pod warunkiem nie wynoszenia poziomu parteru w stosunku do poziomu terenu.
  • Zaprojektowanie użycia innych materiałów na konstrukcję budynku (ściany stropy) przy zachowaniu wymaganych przepisami i normami parametrów oraz pod warunkiem zachowania walorów użytkowych budynku.
  • Rodzaj stropów – przy zachowaniu układu konstrukcji i wymaganych przepisami oraz normami parametrów.
  • Materiały ścian zewnętrznych i wykończeniowych (tynki, posadzki, dachówki, izolacja cieplna i przeciwwilgociowa) pod warunkiem utrzymania wymaganych parametrów (tj. np. wytrzymałość, ciepłochłonność).
  • Program użytkowy wewnątrz budynku; np. przesunięcie lub likwidacja ścian działowych i zmiana lokalizacji, ilości i kształtu okien oraz drzwi, przy zachowaniu wymaganych przepisami i normami parametrów.
  • Kąt nachylenia dachu do 10 proc. lub 5 stopni, pod warunkiem dostosowania konstrukcyjnego i zachowania formy architektonicznej.
  • Zmiana przekrojów elementów konstrukcji dachowej wynikająca z dostosowania do materiałów pokrycia lub z dostosowania budynku do innych stref śniegowych i wiatrowych niż podano w projekcie.
  • Kolorystyka elewacji, detali dekoracyjnych, kształtu podjazdów i tarasów.
  • Instalacja: wodna, kanalizacyjna, gazowa, elektryczna i centralnego ogrzewania - pod warunkiem zachowania obowiązujących norm i przepisów prawa budowlanego.
  • Realizacja projektu wg. lustrzanego odbicia.
