VITORIA projekt domu mieszkalnego

3 949 zł

Projekt domu VITORIA projekt domu mieszkalnego

Autor projektu:PRO ARTE Arkadiusz Woch, Krzysztof Biodrowicz s.j.
Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
4 099 zł3 949 zł
Oszczędź: 150,00zł
Najniższa cena z 30 dni: 4 099,00 zł

Promocja ważna do

08-04-2024

Zadaj pytanie
  • Typ projektuWolnostojący
  • Powierzchnia użytkowa127.02 m²
  • Kondygnacjez poddaszem
  • GarażDwustanowiskowy
  • DachCzterospadowy
  • Kąt nach. dachu43°
  • Odbicie lustrzaneTak
  • Czas realizacjido 10 dni roboczych
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.


Konstrukcja

Technologia tradycyjna :
- powierzchnia zabudowy - 169,85m2

- powierzchnia tarasu, podestu i schodów zew. -37,72m2
- powierzchnia użytkowa- 224,20m2

- powierzchnia całkowita  - 373,82m2
- kubatura  - 1023,35m3
- ściany zewnętrzne murowane grubości 30 cm + 10 cm styropian
- ściany wewnętrzne (nośne) gr. 25 cm i działowe gr. 12 cm
- wszystkie ściany wykonane z  pustaków ceramicznych "POROTHERM"
- strop gęstożebrowy "POROTHERM" o gr. 23 cm, nad garażem 27cm
- konstrukcja więźby dachowej drewniana w układzie krokwiowym
- pokrycie dachówka ceramiczna
- projekt posiada kominek
- instalacja grzewcza: kocioł gazowy w kotłowni

Rzuty

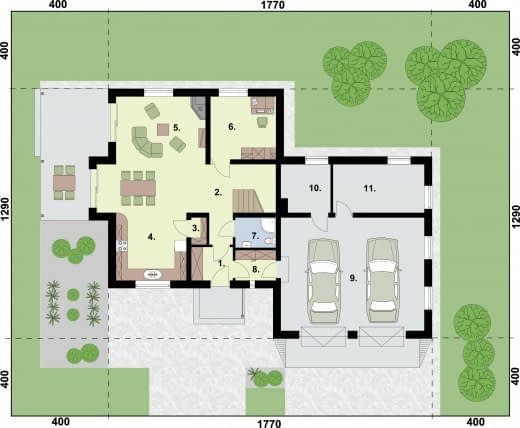

Rzut przyziemia

  • 9. Garaż42.89
  • 10. Kotłownia6.01
  • 5. Pokój dzienny z aneksem jadalnym28.53
  • 7. Łazienka3.17
  • 8. Garderoba3.19
  • 2. Komunikacja12.13
  • 3. Spiżarnia1.05
  • 4. Kuchnia12.55
  • 1. Wiatrołap3.6
  • 11. Pom. gospodarcze11.56
  • 6. Pokój10.79
Rzut projektu VITORIA projekt domu mieszkalnego - Rzut przyziemia

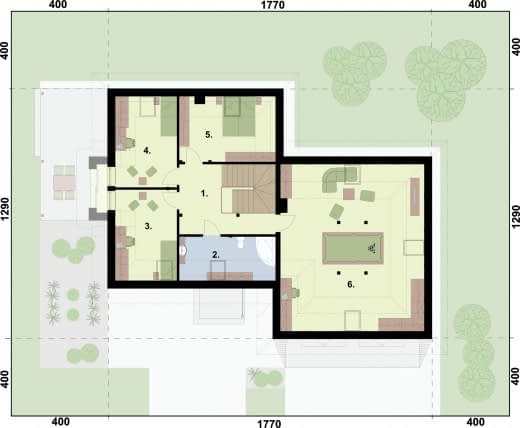

Rzut poddasza

  • 2. Łazienka7.8
  • 3. Pokój10.84
  • 4. Pokój10.84
  • 5. Pokój11.62
  • 6. Strych (przykładowa aranżacja)33.53
  • 1. Komunikacja14.1
Rzut projektu VITORIA projekt domu mieszkalnego - Rzut poddasza

Dane techniczne

  • Powierzchnia użytkowa127.02 m²
  • Powierzchnia zabudowy169.85 m²
  • Liczba pokoi16
  • Powierzchnia dachu311 m²
  • Kubatura1023.35 m³
  • Wysokość domu8.85 m
  • PoddaszeUżytkowe
  • Minimalne wymiary działki25.7 x 20.9m
  • GarażDwustanowiskowy
  • Rodzaj dachuCzterospadowy
  • Kąt nach. dachu43°

Zawartość projektu

Projekty są dostępne w wersji książkowej, drukowanej w tak zwanym w nowym trybie 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego. Na życzenie przesyłamy rzuty i przekroje wersji podstawowych dokumentacji w formacie PDF

Każdy projekt architektoniczno-budowlany domu składa się z następujących części:
- strona tytułowa,
- oświadczenie
- część opisowa projektu architektoniczno-budowlanego,
- projektowana charakterystyka energetyczna z analizą,
- część rysunkowej projektu architektoniczno-budowlanego,
- zaświadczenia i uprawnienia.

Każdy projekt techniczny domu składa się z:
- strony tytułowej,
- oświadczenia,
- części opisowej projektu technicznego,
- części rysunkowej projektu technicznego,
- części konstrukcyjnej,
- zaświadczenia i uprawnień,
- zestawień drewna i stali,
-instalacji elektrycznej i odgromowej,
-instalacji sanitarnych, gazowych i centralnego ogrzewania.

Do projektu na życzenie dołączamy obliczenia statyczno-wytrzymałościowe.

Inwestor otrzymuje 3 opieczętowane sztuki projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego tworzące komplet, każdy z plombą zabezpieczającą i oryginalnym hologramem biura.

Pierwszy egzemplarz tomu I zawiera zgodę in blanco na wszystkie zmiany wprowadzane do projektu po zakupie przez lokalnego wybranego na własną rękę przez Inwestora architekta adaptującego/kierownika budowy. Do teczki projektów dołączamy także zaświadczenia i aktualne wpisy do Izb autorów projektu oraz wpisy aktualne na czas sporządzenia projektu.

Dodatki

Bezpłatne dodatki

Gratis

Zestaw umów

Gratis

Zmiany w projekcie

Gratis

Tablica budowy

Gratis

Dziennik budowy

Płatne dodatki

Kosztorys

370 zł

Dodatkowy egzemplarz projektu

450 zł

Projekt wentylacji mechanicznej z rekuperatorem

450 zł

Projekt fotowoltaiki dla domu

750 zł

Projekt instalacji z ogrzewaniem podłogowym

400 zł
