Projekt domu TRYPOLIS 3 szkielet drewniany EKO - z pompą ciepła i wentylacją mechaniczną

Name: TRYPOLIS 3 szkielet drewniany EKO - z pompą ciepła i wentylacją mechaniczną
Brand: PRO ARTE Arkadiusz Woch, Krzysztof Biodrowicz s.j.
SKU: trypolis-3-szkielet-drewniany-eko-z-pompa-ciepla-i-wentylacja-mechaniczna
Price: 4899.00 PLN
Availability: InStock

TRYPOLIS 3 szkielet drewniany EKO - z pompą ciepła i wentylacją mechaniczną - wizualizacja 2

TRYPOLIS 3 szkielet drewniany EKO - z pompą ciepła i wentylacją mechaniczną - wizualizacja 3

TRYPOLIS 3 szkielet drewniany EKO - z pompą ciepła i wentylacją mechaniczną - wizualizacja 4

TRYPOLIS 3 szkielet drewniany EKO - z pompą ciepła i wentylacją mechaniczną - wizualizacja 5

TRYPOLIS 3 szkielet drewniany EKO - z pompą ciepła i wentylacją mechaniczną - wizualizacja 6

Autor projektu:PRO ARTE Arkadiusz Woch, Krzysztof Biodrowicz s.j.

Lustrzane odbicie

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

4 899 zł4 699 zł

Oszczędź: 200,00zł

Cena przed promocją: 4 899 zł

Zadaj pytanie

Typ projektuWolnostojący
Powierzchnia użytkowa128.63 m²
Kondygnacjez poddaszem
GarażJednostanowiskowy
DachDwuspadowy
Kąt nach. dachu40°
Odbicie lustrzaneTak
Czas realizacjido 10 dni roboczych

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Konstrukcja

Technologia szkieletowa:

- fundament tradycyjny 50x30 cm
- ściany zewnętrzne nośne: słupki 6,13x15 i 7,5x15 rozstawione max. co 40cm obite zewnątrz płytą OSB 3, a wewnątrz płytą gipsowo-włóknową 1,25cm, przestrzeń pomiędzy słupkami wypełniona wełną mineralną 15cm.
- ściany wewnętrzne nośne: słupki 6,3x15 rozstawione max. co 40cm obite zewnątrz i wewnątrz płytą gipsowo-włóknową 1,25cm, przestrzeń pomiędzy słupkami wypełniona wełną mineralną 15cm.
- ściany wewnętrzne działowe: słupki 6,3x9 rozstawione max. co 40cm obite zewnątrz i wewnątrz płytą gipsowo-włóknową 1,25cm, przestrzeń pomiędzy słupkami wypełniona wełną mineralną 9cm.
- ocieplenie styropianem 14cm.

- konstrukcja więźby dachowej drewniana

- pokrycie dachówka ceramiczna

- projekt posiada kominek

- instalacja grzewcza: kocioł gazowy w kotłowni

-Wysokość ściany kolankowej 0.90m

Technologia tradycyjna : przejdź na stronę projektu.

Rzuty

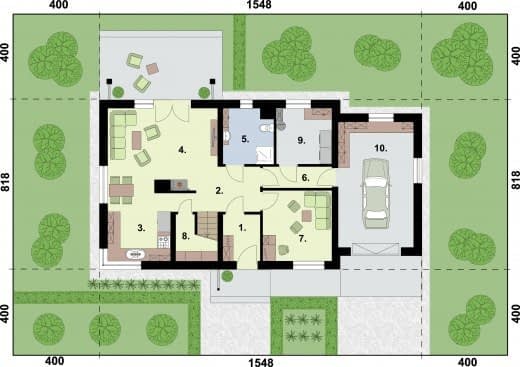

Rzut przyziemia

1 Wiatrołap4.26
2 Komunikacja10.11
3 Kuchnia11.06
4 Pokój20.3
5 Łazienka5.86
6 Komunikacja4.15
7 Pokój11.88
8 Spiżarnia1.55
9 Kotłownia7.45
10 Garaż23.32

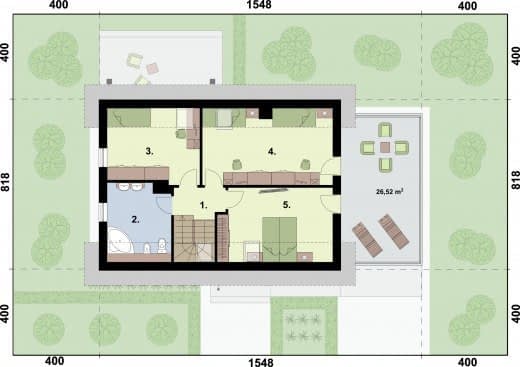

Rzut poddasza

1 Komunikacja5.68
2 Łazienka12.38
6 Taras24.82
3 Pokój11.34
4 Pokój16.24
5 Pokój13.52

Dane techniczne

Powierzchnia użytkowa128.63 m²
Powierzchnia zabudowy121.55 m²
Liczba pokoi16
Kubatura689 m³
Wysokość domu7.86 m
PoddaszeUżytkowe
Minimalne wymiary działki24.48 x 16.18m
GarażJednostanowiskowy
Rodzaj dachuDwuspadowy
Kąt nach. dachu40°

Zawartość projektu

Projekty są dostępne w wersji książkowej, drukowanej w tak zwanym w nowym trybie 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego. Na życzenie przesyłamy rzuty i przekroje wersji podstawowych dokumentacji w formacie PDF

Każdy projekt architektoniczno-budowlany domu składa się z następujących części:
- strona tytułowa,
- oświadczenie
- część opisowa projektu architektoniczno-budowlanego,
- projektowana charakterystyka energetyczna z analizą,
- część rysunkowej projektu architektoniczno-budowlanego,
- zaświadczenia i uprawnienia.

Każdy projekt techniczny domu składa się z:
- strony tytułowej,
- oświadczenia,
- części opisowej projektu technicznego,
- części rysunkowej projektu technicznego,
- części konstrukcyjnej,
- zaświadczenia i uprawnień,
- zestawień drewna i stali,
-instalacji elektrycznej i odgromowej,
-instalacji sanitarnych, gazowych i centralnego ogrzewania.

Do projektu na życzenie dołączamy obliczenia statyczno-wytrzymałościowe.

Inwestor otrzymuje 3 opieczętowane sztuki projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego tworzące komplet, każdy z plombą zabezpieczającą i oryginalnym hologramem biura.

Pierwszy egzemplarz tomu I zawiera zgodę in blanco na wszystkie zmiany wprowadzane do projektu po zakupie przez lokalnego wybranego na własną rękę przez Inwestora architekta adaptującego/kierownika budowy. Do teczki projektów dołączamy także zaświadczenia i aktualne wpisy do Izb autorów projektu oraz wpisy aktualne na czas sporządzenia projektu.
