ATLANTA szkielet drewniany

3 599 zł
Projekty>Domy>Projekt domu ATLANTA szkielet drewniany

Projekt domu ATLANTA szkielet drewniany

ATLANTA szkielet drewniany - wizualizacja 2Rabat -100 złZgodny z WT 2021 + Eurokody
ATLANTA szkielet drewniany - wizualizacja 3
ATLANTA szkielet drewniany - wizualizacja 4
ATLANTA szkielet drewniany - wizualizacja 5
ATLANTA szkielet drewniany - wizualizacja 6
Autor projektu:PRO ARTE Arkadiusz Woch, Krzysztof Biodrowicz s.j.
Lustrzane odbicie
Dodaj do schowka
Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
3 699 zł3 599 zł
Oszczędź: 100,00zł
Cena przed promocją: 3 699 zł

Promocja ważna do

24-06-2025

Zadaj pytanie
  • Typ projektuWolnostojący
  • Powierzchnia użytkowa125.89 m²
  • Kondygnacjez poddaszem
  • GarażJednostanowiskowy
  • DachDwuspadowy
  • Kąt nach. dachu43°
  • Odbicie lustrzaneTak
  • Czas realizacjido 10 dni roboczych
    • Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.


Konstrukcja

Technologia szkieletu drewnianego :

- ściany zewnętrzne dom : słupki 6,3x15 rozstawione max. co 40cm obite zewnątrz płytą OSB 3  1,5cm , a wewnątrz płytą Farmacell 1,25cm , przestrzeń pomiędzy słupkami wypełniona wełną mineralną 15cm , styropian 10cm
- ściany zewnętrzne garaż : słupki 6,3x15 rozstawione max. co 40cm obite zewnątrz płytą OSB 3  1,5cm , a wewnątrz płytą Farmacell 1,25cm , przestrzeń pomiędzy słupkami wypełniona wełną mineralną 15cm , styropian 5cm
- ściana wewnętrzna nośna : słupki 6,3x15 rozstawione max. co 40cm obite z dwóch stron płytą Farmacell 1,25cm przestrzeń pomiędzy słupkami wypełniona wełną mineralną 15cm
- ściana wewnętrzna działowa : słupki 6,3x9 rozstawione max. co 40cm obite z dwóch stron płytą Farmacell 1,25cm przestrzeń pomiędzy słupkami wypełniona wełną mineralną 9cm
- strop z belek drewnianych 6,3x25cm
- konstrukcja więźby dachowej drewniana w układzie płatwiowo-kleszczowym
- pokrycie dachówka ceramiczna
- instalacja grzewcza : kocioł gazowy


Rzuty

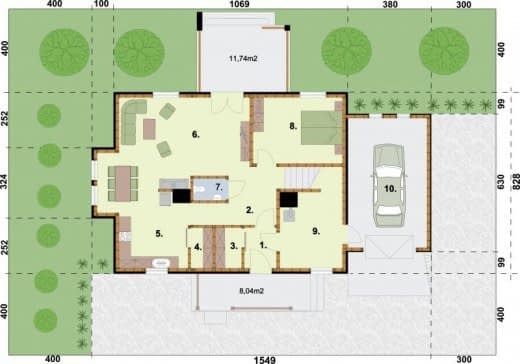

Rzut przyziemia

  • 7. WC1.51
  • 5. Kuchnia z aneksem jadalnym14.93
  • 6. Pokój dzienny21.35
  • 8. Pokój12.07
  • 9. Kotłownia8.72
  • 10. Garaż20.96
  • 1. Wiatrołap2.66
  • 2. Komunikacja7.62
  • 3. Garderoba2.22
  • 4. Spiżarnia1.91
Rzut projektu ATLANTA szkielet drewniany - Rzut przyziemia

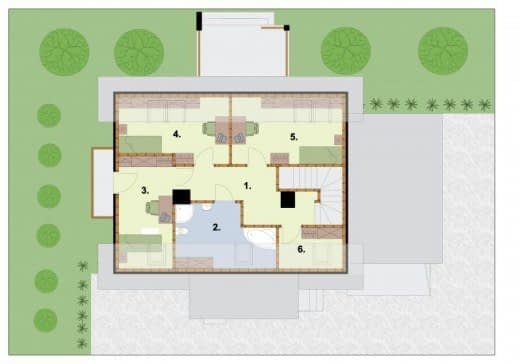

Rzut poddasza

  • 1. Komunikacja15.09
  • 4. Pokój8.59
  • 5. Pokój10.23
  • 6. Pom. gospodarcze2.59
  • 2. Łazienka7.14
  • 3. Pokój10.2
Rzut projektu ATLANTA szkielet drewniany - Rzut poddasza

Dane techniczne

  • Powierzchnia użytkowa125.89 m²
  • Powierzchnia zabudowy114.29 m²
  • Liczba pokoi16
  • Kubatura645 m³
  • Wysokość domu8.43 m
  • PoddaszeUżytkowe
  • Minimalne wymiary działki22.49 x 15.93m
  • GarażJednostanowiskowy
  • Rodzaj dachuDwuspadowy
  • Kąt nach. dachu43°

Zawartość projektu

Projekty są dostępne w wersji książkowej, drukowanej w tak zwanym w nowym trybie 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego. Na życzenie przesyłamy rzuty i przekroje wersji podstawowych dokumentacji w formacie PDF

Każdy projekt architektoniczno-budowlany domu składa się z następujących części:
- strona tytułowa,
- oświadczenie
- część opisowa projektu architektoniczno-budowlanego,
- projektowana charakterystyka energetyczna z analizą,
- część rysunkowej projektu architektoniczno-budowlanego,
- zaświadczenia i uprawnienia.

Każdy projekt techniczny domu składa się z:
- strony tytułowej,
- oświadczenia,
- części opisowej projektu technicznego,
- części rysunkowej projektu technicznego,
- części konstrukcyjnej,
- zaświadczenia i uprawnień,
- zestawień drewna i stali,
-instalacji elektrycznej i odgromowej,
-instalacji sanitarnych, gazowych i centralnego ogrzewania.

Do projektu na życzenie dołączamy obliczenia statyczno-wytrzymałościowe.

Inwestor otrzymuje 3 opieczętowane sztuki projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego tworzące komplet, każdy z plombą zabezpieczającą i oryginalnym hologramem biura.

Pierwszy egzemplarz tomu I zawiera zgodę in blanco na wszystkie zmiany wprowadzane do projektu po zakupie przez lokalnego wybranego na własną rękę przez Inwestora architekta adaptującego/kierownika budowy. Do teczki projektów dołączamy także zaświadczenia i aktualne wpisy do Izb autorów projektu oraz wpisy aktualne na czas sporządzenia projektu.

Dodatki

Bezpłatne dodatki

Gratis

Zestaw umów

Gratis

Zmiany w projekcie

Gratis

Tablica budowy

Gratis

Dziennik budowy

Płatne dodatki

Kosztorys

370 zł

Dodatkowy egzemplarz projektu

450 zł

Projekt wentylacji mechanicznej z rekuperatorem

450 zł

Projekt fotowoltaiki dla domu

750 zł

Projekt instalacji z ogrzewaniem podłogowym

400 zł
