Vitrac (DCB131)

4 750 zł

Projekt domu Vitrac (DCB131)

Autor projektu:Lipińscy Domy
Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
5 270 zł4 750 zł
Oszczędź: 520,00zł
Najniższa cena z 30 dni: 4 770,00 zł

Promocja ważna do

30-06-2024

Zadaj pytanie
  • Typ projektuWolnostojący
  • StylNowoczesny
  • Powierzchnia użytkowa136.22 m²
  • KondygnacjeParterowy
  • GarażDwustanowiskowy
  • DachPłaski
  • Kąt nach. dachu0.2°
  • Odbicie lustrzaneTak
  • Czas realizacjido 7 dni roboczych
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

Opis projektu

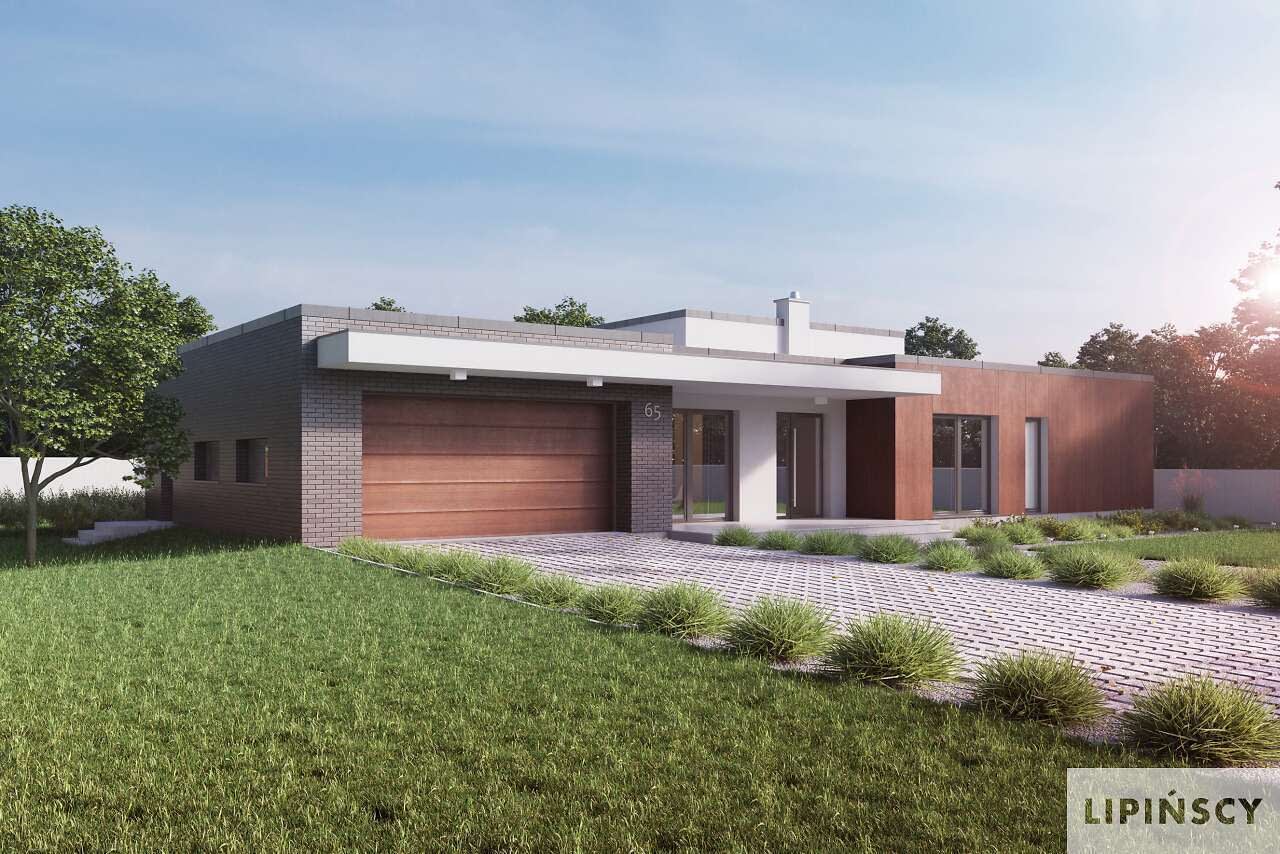

Vitrac to parterowy dom, zaprojektowany w nowoczesnym stylu, z płaskim dachem i dużymi przeszkleniami, przewidziany w standardzie energooszczędnym. Ciekawie zaaranżowane wejście prowadzi do wiatrołapu, gdzie zmieściła się szafa na odzież wierzchnią, a z wiatrołapu do części wspólnej domu – dużego, wygodnego salonu. Obok niego znajduje się duża, funkcjonalna kuchnia z wyspą a obok niej jadalnia. Do dyspozycji mieszkańców jest także gabinet, który może być także pokojem gościnnym lub dziecięcym oraz wspólna łazienka. Część prywatna domu to duża sypialnia z własną garderobą i łazienką. W bryle domu znajduje się garaż na dwa auta, za którym zaplanowano pomieszczenie gospodarcze (z wejściem także z kuchni) oraz kotłownię z niezależnym wyjściem na zewnątrz.

Rzuty

Parter

  • 1. Wiatrołap5.01
  • 2. Pokój dzienny34.39
  • 3. Kuchnia, jadalnia28.95
  • 4. Pokój24.94
  • 5. Garderoba8.11
  • 6. Łazienka11.37
  • 7. Łazienka6.99
  • 8. Komunikacja3.4
  • 9. Pokój13.06
  • 10. Pom.pomocnicze8.17
  • 11. Kotłownia8.08
  • 12. Garaż34.1
  • 13. Podest15.49
  • 14. Podest2.4
  • 15. Taras19.17

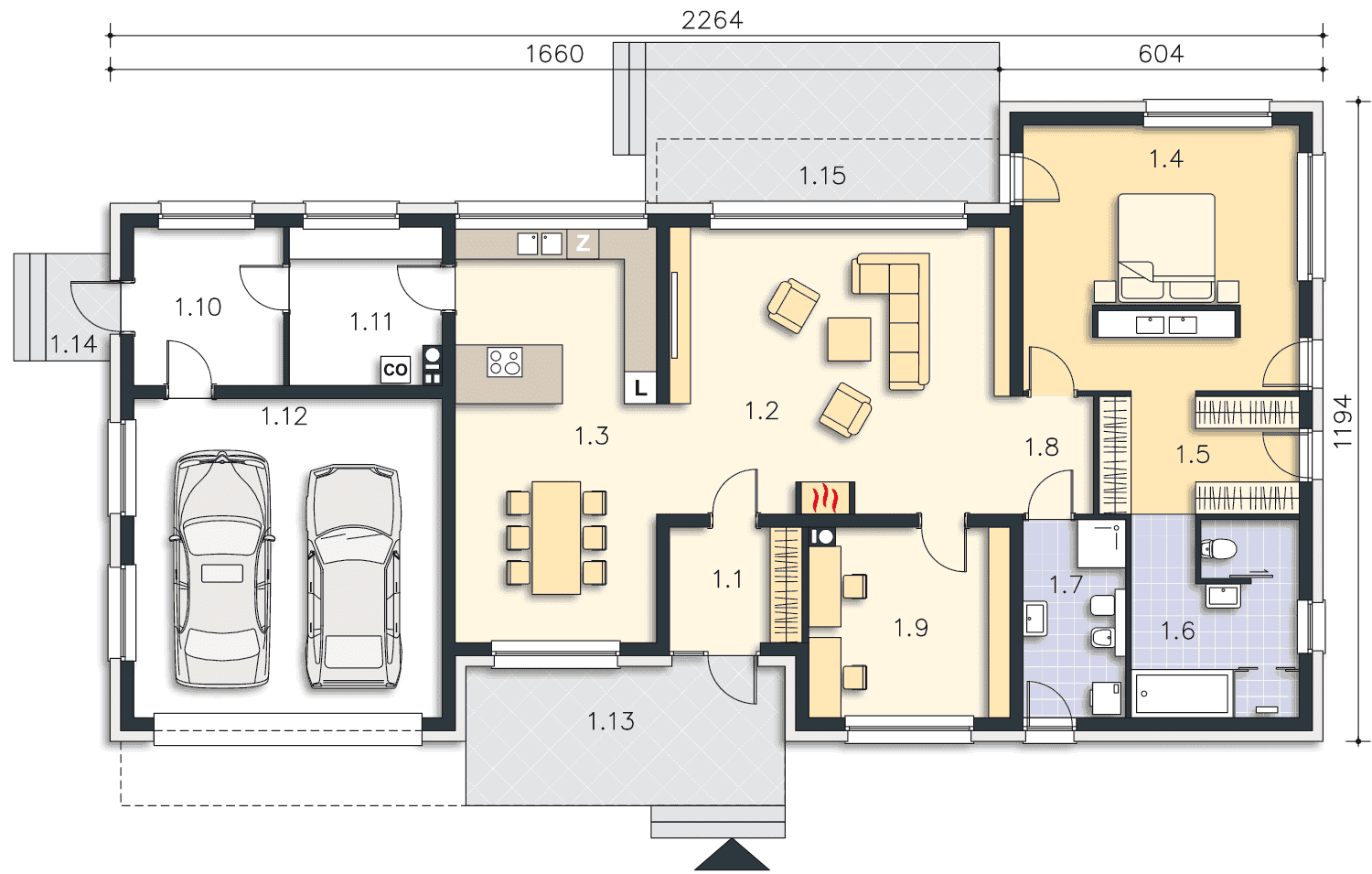

Rzut projektu Vitrac (DCB131) - Parter

Usytuowanie na działce

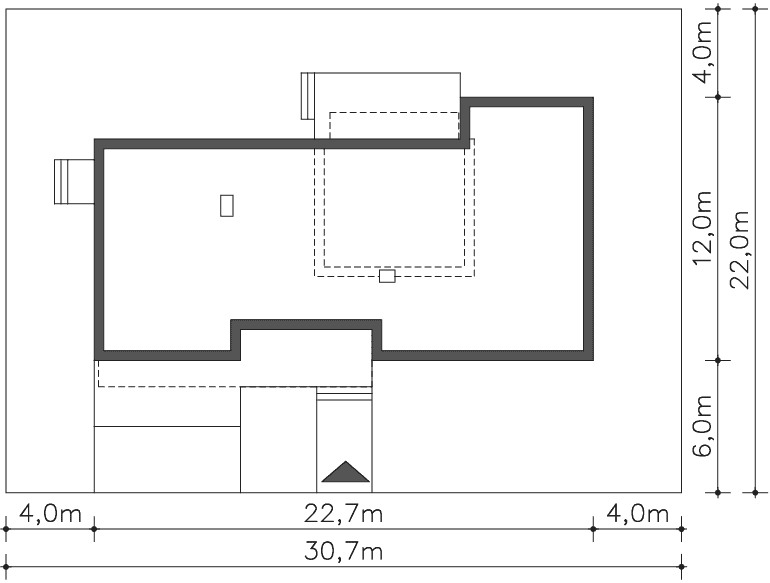

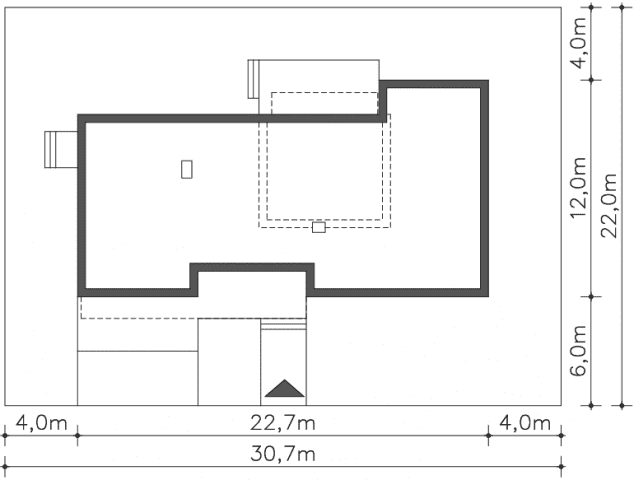

Rzut projektu Vitrac (DCB131) - Usytuowanie na działce

Przekrój

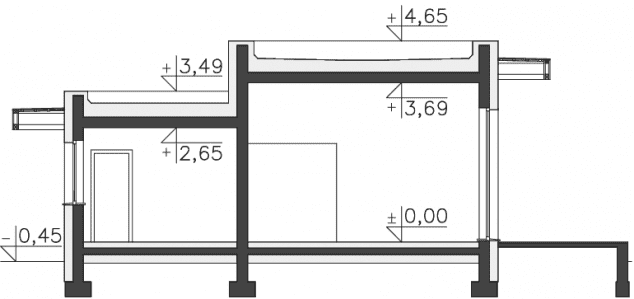

Rzut projektu Vitrac (DCB131) - Przekrój

Dane techniczne

  • Powierzchnia użytkowa136.22 m²
  • Powierzchnia netto186.57 m²
  • Powierzchnia zabudowy230.8 m²
  • KominekTak
  • Liczba łazienek1
  • Liczba pokoi3
  • Kubatura894 m³
  • Minimalne wymiary działki22 x 30.7m
  • GarażDwustanowiskowy
  • Rodzaj dachuPłaski
  • Kąt nach. dachu0.2°

Instalacja grzewcza

  • Instalacja grzewczaGaz
  • Instalacja opcjonalna
  • EUco23.17 kwH/m²/rok

Koszty budowy

  • Koszt budowy641900 zł
  • Stan surowy406800 zł

Zawartość projektu

Dokumentacje projektowe naszych domów są zgodne z Rozporządzeniem Ministra Rozwoju z dnia 11 września 2020 r. w sprawie szczegółowego zakresu i formy projektu budowlanego. Projekt gotowy, w skład którego wchodzi projekt architektoniczno-budowlany, projekt techniczny, charakterystyka energetyczna, wymaga przystosowania do warunków lokalnych przez projektanta adaptującego.

Projekt architektoniczno-budowlany i projekt techniczny stanowią zakres projektu gotowego i sprzedawane są w 3 egzemplarzach każdy – razem 6 zeszytów

Projekt architektoniczno-budowlany zawiera część opisową oraz część rysunkową.

Część opisowa projektu architektoniczno-budowlanego obejmuje następujący zakres:

  • Przeznaczenie i program użytkowy budynku
  • Charakterystyczne parametry techniczne
  • Forma architektoniczna i funkcja obiektu
  • Wpływ obiektu na środowisko
  • Sposób posadowienia
  • Technologia wykonania
  • Warunki ochrony przeciwpożarowej
  • Instalacje

Część rysunkowa projektu architektoniczno-budowlanego obejmuje następujące rysunki:

  • Elewacje - frontowa, ogrodowa, boczne
  • Rzut parteru - Rzut więźby dachowej
  • Aksonometria więźby dachowej
  • Rzut dachu
  • Przekroje poprzeczne
  • Zestawienie stolarki

Projekt techniczny zawiera część opisową, część rysunkową oraz charakterystykę energetyczną.

Część opisowa projektu technicznego obejmuje następujący zakres:

  • Układ konstrukcyjny budynku w tym: schematy konstrukcyjne, obliczenia statyczne – założenia ogólne, podstawowe wyniki obliczeń , zestawienie obciążeń dopuszczalnych dla wiązarów dachowych- jeśli występują,
  • Sposób posadowienia
  • Rozwiązania konstrukcyjno-materiałowe: ściany, strop/stropy, nadproża okienne i drzwiowe, wieńce, dach, schody na poddasze nieużytkowe, kominy i wentylacje, izolacje, powłoki zabezpieczające, posadzki i podłogi, tynki i okładziny, stolarka okienna i drzwiowa, obróbki blacharskie, rynny i rury spustowe, taras i płyta wejściowa
  • Zestawienia materiałów w tym: dane powierzchniowe przegród, zestawienie stali zbrojeniowej
  • Opis instalacji sanitarnych w tym: instalacja wodociągowa, kanalizacja wewnętrzna, instalacja gazu – jeśli występuje, instalacja centralnego ogrzewania, dobór źródła ciepła,
  • Opis instalacji elektrycznych w tym: zasilanie budynku, instalacje elektryczne, instalacja telefoniczna – jeśli występuje, instalacje wyrównawcze, ochrona przeciwpożarowa, ochrona instalacji, instalacja odgromowa, ochrona przeciwporażeniowa, obliczenia techniczne

Część rysunkowa obejmuje następujące rysunki:

  • Rzut fundamentów
  • Przekroje ław fundamentowych / płyty fundamentowej
  • Stopy fundamentowe – jeśli występują
  • Rysunek zestawczy konstrukcji
  • Szczegóły wieńców – jeśli występują
  • Rozwinięcie ścian zewnętrznych
  • Rzuty kondygnacji - instalacja wod-kan., gazowa
  • Aksonometria instalacji wodociągowej
  • Aksonometria instalacji gazowej
  • Rozwinięcie instalacji kanalizacyjnej
  • Rzut parteru - instalacja c.o.
  • Rozwinięcie instalacji c.o.
  • Rzuty kondygnacji - instalacja elektryczna
  • Schemat rozdziału energii

Charakterystyka energetyczna zawiera:

  • wyniki obliczeń energetycznych określających całkowite zapotrzebowanie na energię
  • analizę alternatywnych źródeł ciepła i wyniki optymalizacji energetycznej.

Dopuszczalne zmiany w ramach adaptacji nie wymagające zgody projektanta:

  • dostosowanie fundamentów do warunków geotechnicznych występujących na danym terenie,
  • zmiana programu funkcjonalnego budynku związana z likwidacją lub przesuwaniem ścianek działowych i otworów drzwiowych, również w ścianach nośnych,
  • zmiana szerokości i kształtu schodów,
  • zmiana technologii stropów przy zachowaniu koncepcji układu konstrukcyjnego,
  • zmiana nachylenia połaci dachowych w granicach 5 st.,
  • zmiana ilości, wielkości i rozmieszczenia otworów okiennych i drzwiowych,
  • zmiana technologii budowlanych i materiałów wykończeniowych pod warunkiem nie pogorszenia ich jakości i parametrów termicznych,
  • zmiana rodzaju ogrzewania i zmiany adaptacyjne projektów instalacyjnych,
  • wykonanie projektu podpiwniczenia budynku lub jego likwidacji,
  • zabudowanie wiaty garażowej lub rezygnacja z wiaty (jeśli występuje w projekcie),
  • rezygnacja z balkonów przy ścianach szczytowych (jeśli występują w projekcie),
  • realizacja projektu w wersji lewostronnej (lustrzanego odbicia).

Najczęściej pojawiające się zmiany, które wprowadzamy lub na które wydajemy bezpłatną zgodę to:
- zmiana kąta nachylenia dachu,
- podpiwniczenie budynku,
- zmiana technologii ścian, stropu, fundamentów,
- zmiana wymiarów domu,
- likwidacja, doprojektowanie lub poszerzenie garażu,
- podniesienie ścianki kolankowej,
- zmiany wielkości i usytuowania okien i drzwi,
- zmiany funkcji pomieszczeń,
- zmiana systemu ogrzewania (gaz/paliwo stałe/pompa ciepła oraz grzejniki/ogrzewanie podłogowe).

Dodatki

Bezpłatne dodatki

Gratis

Dziennik budowy

Gratis

Tablica budowy

Gratis

Zestaw umów

Gratis

Zmiany w projekcie

Płatne dodatki

Kosztorys ślepy

369 zł

Kosztorys inwestorski

738 zł

Dodatkowy egzemplarz projektu

492 zł
