Projekt domu WIDOCZNY D54

Name: WIDOCZNY D54
Brand: EG-domy
SKU: widoczny-d54
Price: 5049.00 PLN
Availability: InStock

Autor projektu:EG-domy

Lustrzane odbicie

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

5 049 zł4 549 zł

Oszczędź: 500,00zł

Cena przed promocją: 5 049 zł

Zadaj pytanie

Typ projektuWolnostojący
StylTradycyjny
Powierzchnia użytkowa151.54 m²
KondygnacjeParterowy
GarażDwustanowiskowy
DachWielospadowy
Odbicie lustrzaneTak
Czas realizacji7 dni

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

502 503 202

sklep@wbudowie.pl

Zapytaj o termin realizacji

Opis projektu

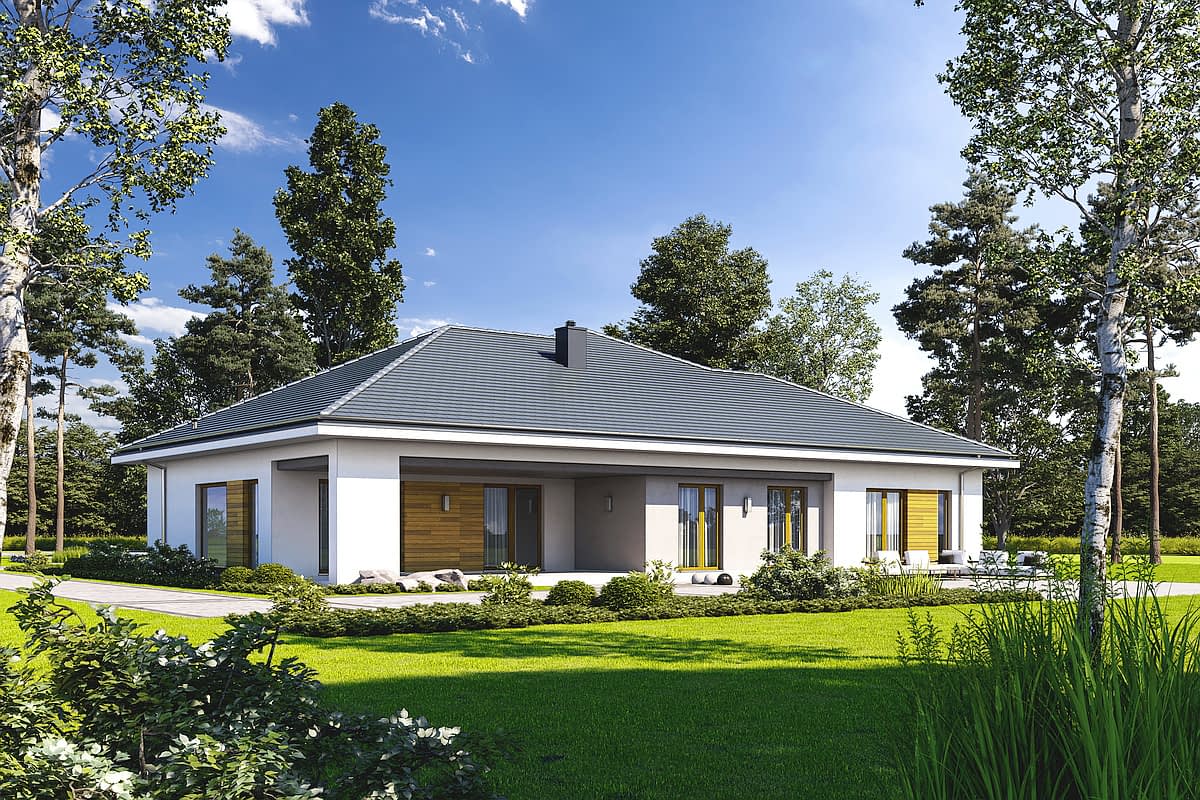

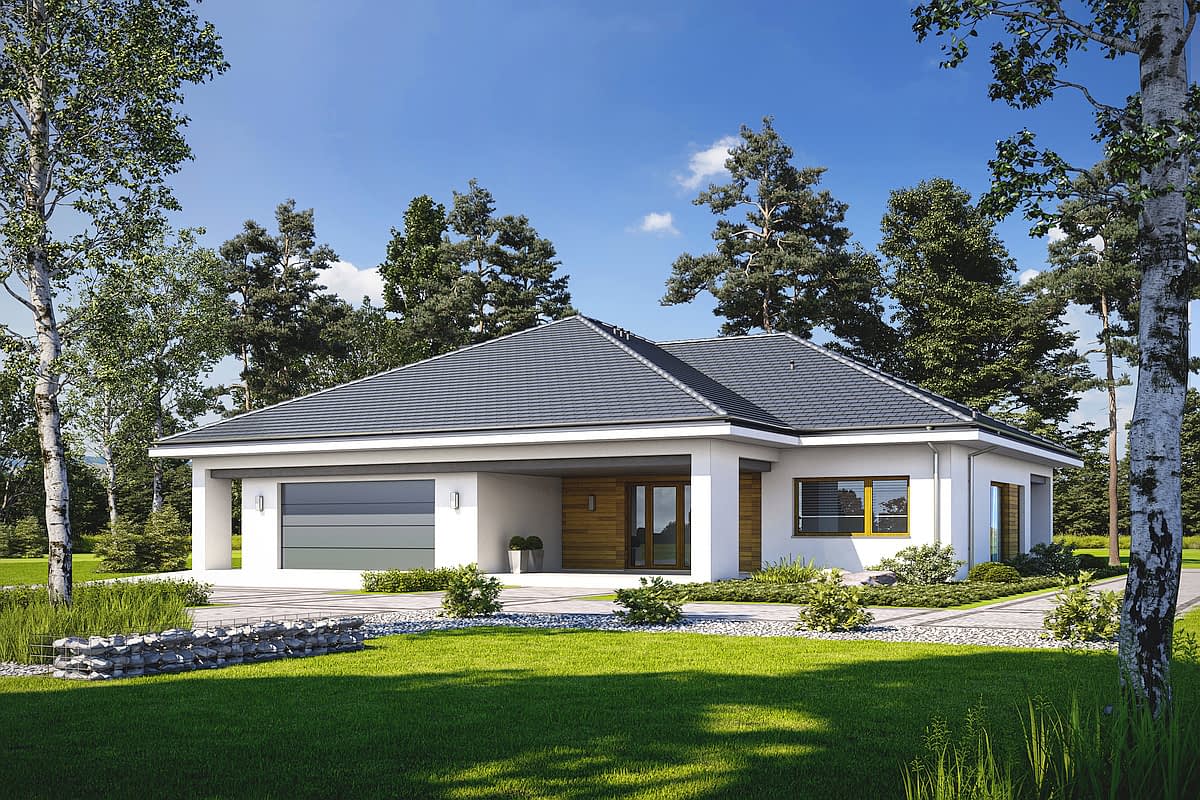

Widoczny D54 to przykład parterowego domu z optymalnym układem funkcjonalnym, posiadającym wszelkie atrybuty domu nowoczesnego.

Jego główna zaletą jest wydzielenie 3 stref, zapewniając w ten sposób komfort życia jego mieszkańców.

Strefa dzienna z dużym salonem i jadalnią, z widokiem na ogród i wyjściem na zewnętrzny, zadaszony taras. Od strony frontowej zaprojektowano sporą kuchnię ze spiżarnią, z widokiem na wejście do domu. Sporej wielkości wiatrołap z drzwiami z naświetlami, zapewnia sprawną komunikację nawet dla większej liczby mieszkańców. Z wiatrołapu zaprojektowano przejście przez garderobą do dwustanowiskowego garażu, który oprócz miejsca na samochody zapewnia również sporo przestrzeni do przechowywania. Przy garażu zlokalizowano pomieszczenie techniczne – kotłownię.

Strefa nocna to 4 jasne pokoje, każdy z widokiem i wyjściem na ogród. Pokój/sypialnia gospodarzy posiada swoją łazienkę oraz garderobę. Do pozostałych 3 pokoi dedykowana jest osobna łazienka. W tej części znalazło się również miejsce na pomieszczenie gospodarcze/pralnię.

Konstrukcja

Technologia:
Fundamenty - ławy fundamentowe żelbetowe monolityczne
Ściany fundamentowe - bloczki betonowe
Ściany konstrukcyjne - pustaki gazobetonowe o grubości 24 cm
Ściany działowe - pustaki gazobetonowe o grubości 12 cm
Stropy - żelbetowe monolityczne
Dach - wielospadowy pokryty blachodachówką

Rzuty

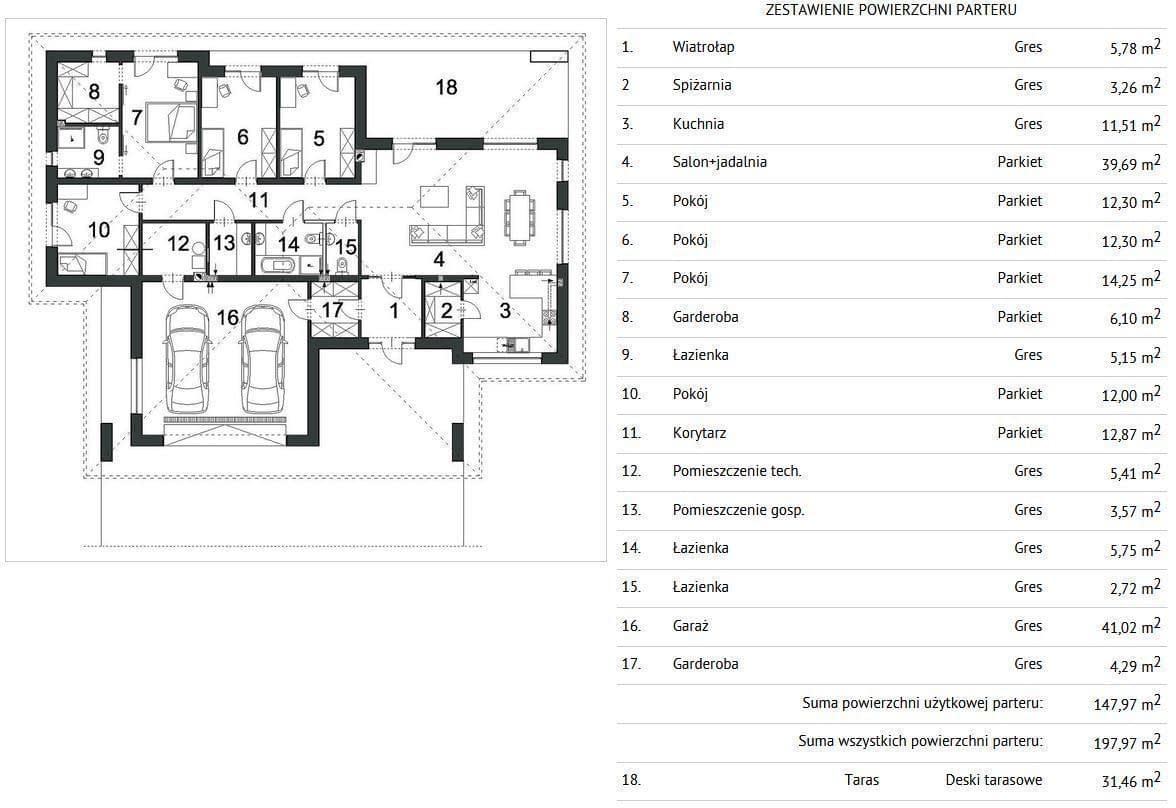

Rzut parteru

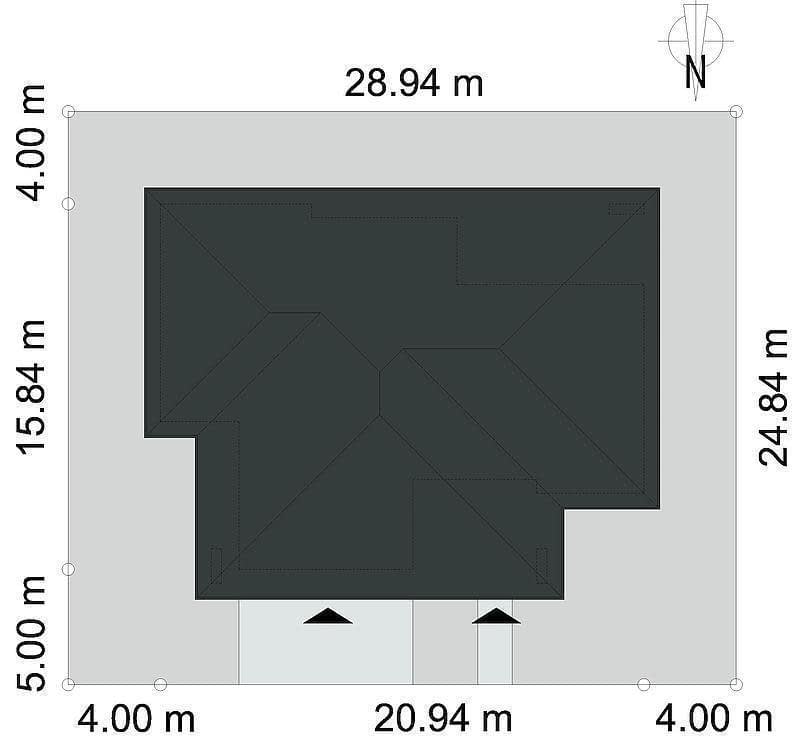

Usytuowanie na działce

Dane techniczne

Powierzchnia użytkowa151.54 m²
Powierzchnia netto197.97 m²
Powierzchnia zabudowy312.47 m²
Liczba łazienek3
Liczba pokoi4
Kubatura534.52 m³
Długość domu20.94 m
Szerokość domu15.84 m
Wysokość domu7.07 m
GarażDwustanowiskowy
Rodzaj dachuWielospadowy

Instalacja grzewcza

Instalacja opcjonalna

Zawartość projektu

Gotowy projekt domu, który Ci dostarczamy, składa się z kilku działów, są to:

Projekt architektoniczno-budowlany (3 egzemplarze) w wersji papierowej

Opis architektoniczny z elementami konstrukcji.

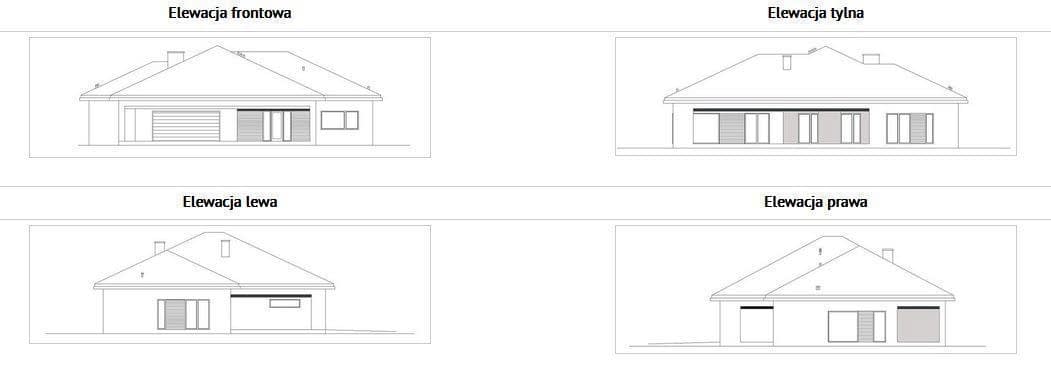

Część rysunkowa (rzuty parteru, poddasza, piętra i dachu, przekroje i elewacje budynku).

Projekt techniczny (3 egzemplarze) w wersji papierowej

Opisy branżowe (konstrukcja, branża sanitarna i elektryczna).
Część rysunkowa – konstrukcja (rzuty fundamentów, stropu, więźby, dachu oraz przekroje, szczegóły konstrukcji i ewentualne szczegóły budowlane).
Część rysunkowa do projektów instalacji (schematy: instalacji elektrycznych, instalacji wodno-kanalizacyjnej i ciepłej wody, instalacji grzewczych, ew. instalacji gazowej).

Materiały dodatkowe dodawane do projektu w wersji papierowej

Bezpłatna zgoda na zmiany, która jest potrzebna dla architekta adaptującego aby mógł dokonać modyfikacji w projekcie.
Charakterystyka energetyczna (dla projektów domów).
Kopie uprawnień architektów i branżystów.

Płatne Dodatki do projektów sprzedawane w formie elektronicznej na płycie (z wyjątkiem dodatkowego egzemplarza projektu) i bez prawa zwrotu.

Wykaz dokumentów zawartych w projekcie sauny

Projekt techniczny

Opisy techniczny wszystkich części składowych sauny
Część rysunkowa – konstrukcja (rzut sauny, rzut fundamentów, rzut podłogi, rzut dachu, przekroje, elewacje zewnętrzne, elewacja pomieszczenia sauny, szkielety – elewacji południowej, wschodniej, północnej, zachodniej, detale konstrukcyjne, zestawienie stolarki okienno-drzwiowej, zestawienie materiałów)
Część rysunkowa do projektów instalacji (schematy: instalacji elektrycznej i wodno-kanalizacyjnej)

Projekty saun sprzedawane w formie elektronicznej (w formacie PDF) na płycie (z wyjątkiem dodatkowego egzemplarza projektu) i bez prawa zwrotu.

Płatne Dodatki do projektów sauny sprzedawane są w formie elektronicznej na płycie czyli kosztorys inwestorski (z wyjątkiem dodatkowego egzemplarza projektu) i bez prawa zwrotu.

Standardowy zakres zmian

Aby dopasować projekt do swoich potrzeb, otrzymasz bezpłatne pozwolenie na zmiany. Standardowo obejmuje ono m.in. przesunięcie drzwi, okien, zmianę funkcji pomieszczeń czy rodzaju ogrzewania. Jeśli taka zgoda to za mało, skontaktuj się z nami.
