Projekt domu A-151 szkieletowy

Name: A-151 szkieletowy
Brand: Mój Dom Projekty
SKU: a-151-szkieletowy
Price: 4099.00 PLN
Availability: InStock

Autor projektu:Mój Dom Projekty

Lustrzane odbicie

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

4 099 zł3 659 zł

Oszczędź: 440,00zł

Cena przed promocją: 4 099 zł

Zadaj pytanie

Typ projektuWolnostojący
Powierzchnia użytkowa118.4 m²
KondygnacjeParterowy, z poddaszem, z piwnicą
GarażBez garażu
Kąt nach. dachu35°
Odbicie lustrzaneTak
Czas realizacjido 10 dni roboczych

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

502 503 202

sklep@wbudowie.pl

Zapytaj o termin realizacji

Opis projektu

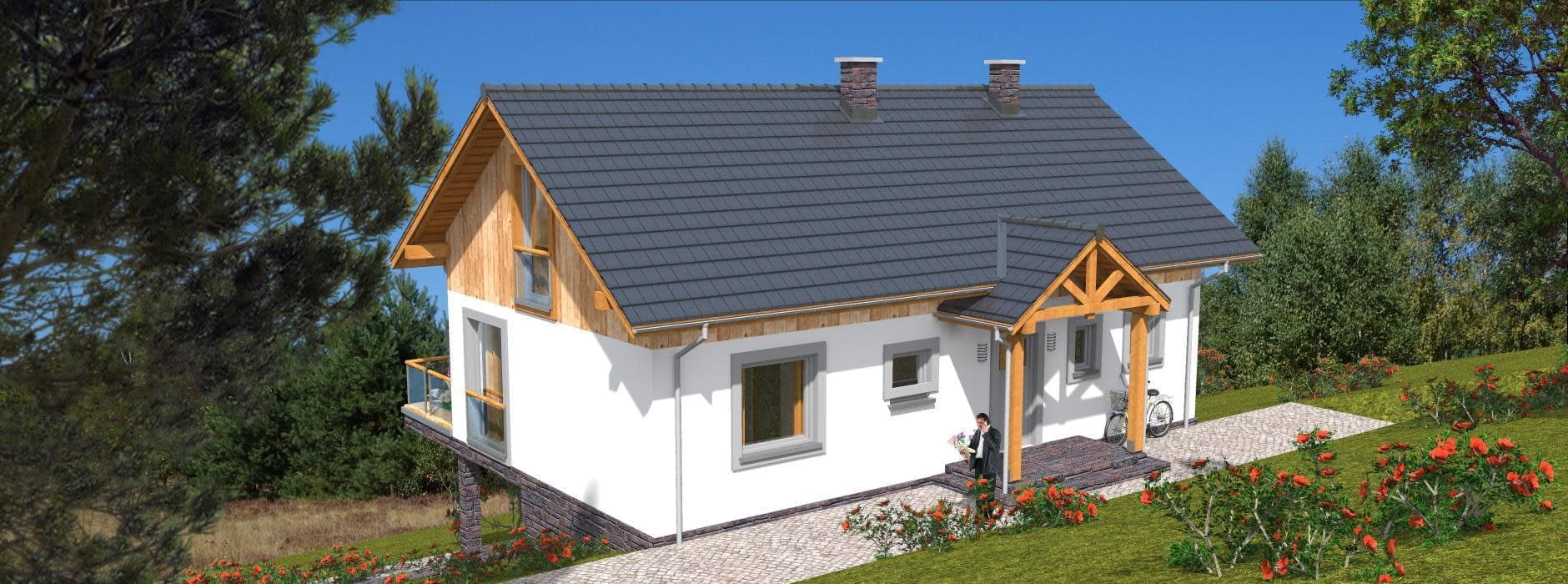

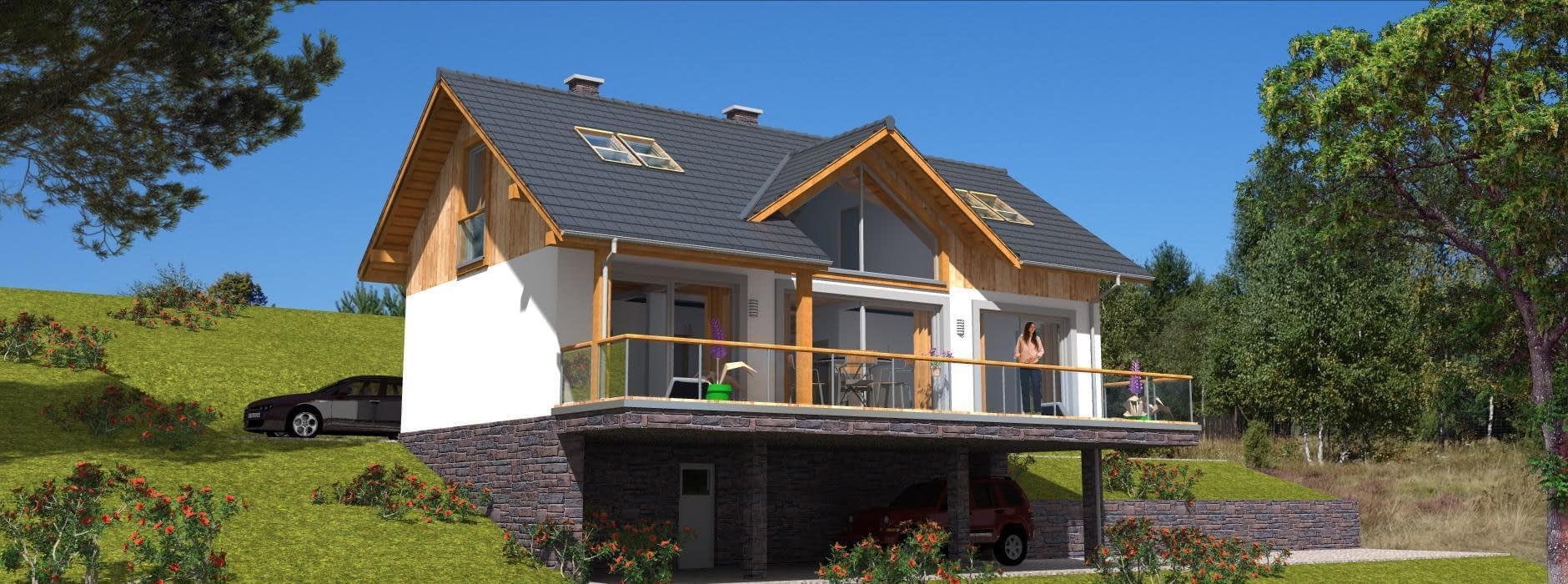

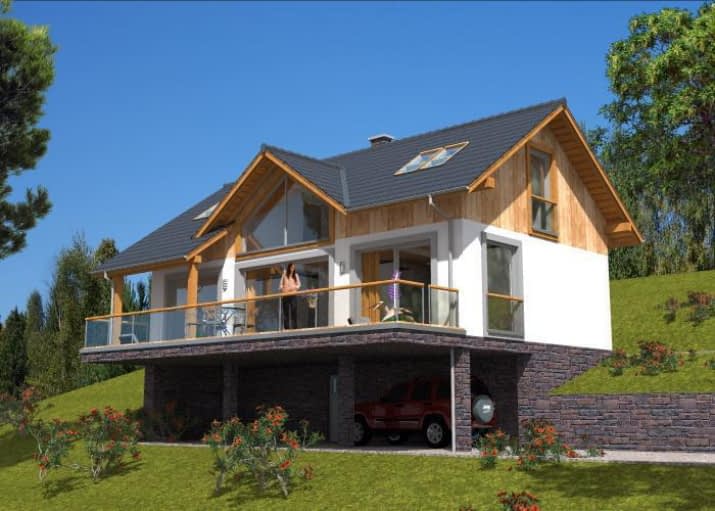

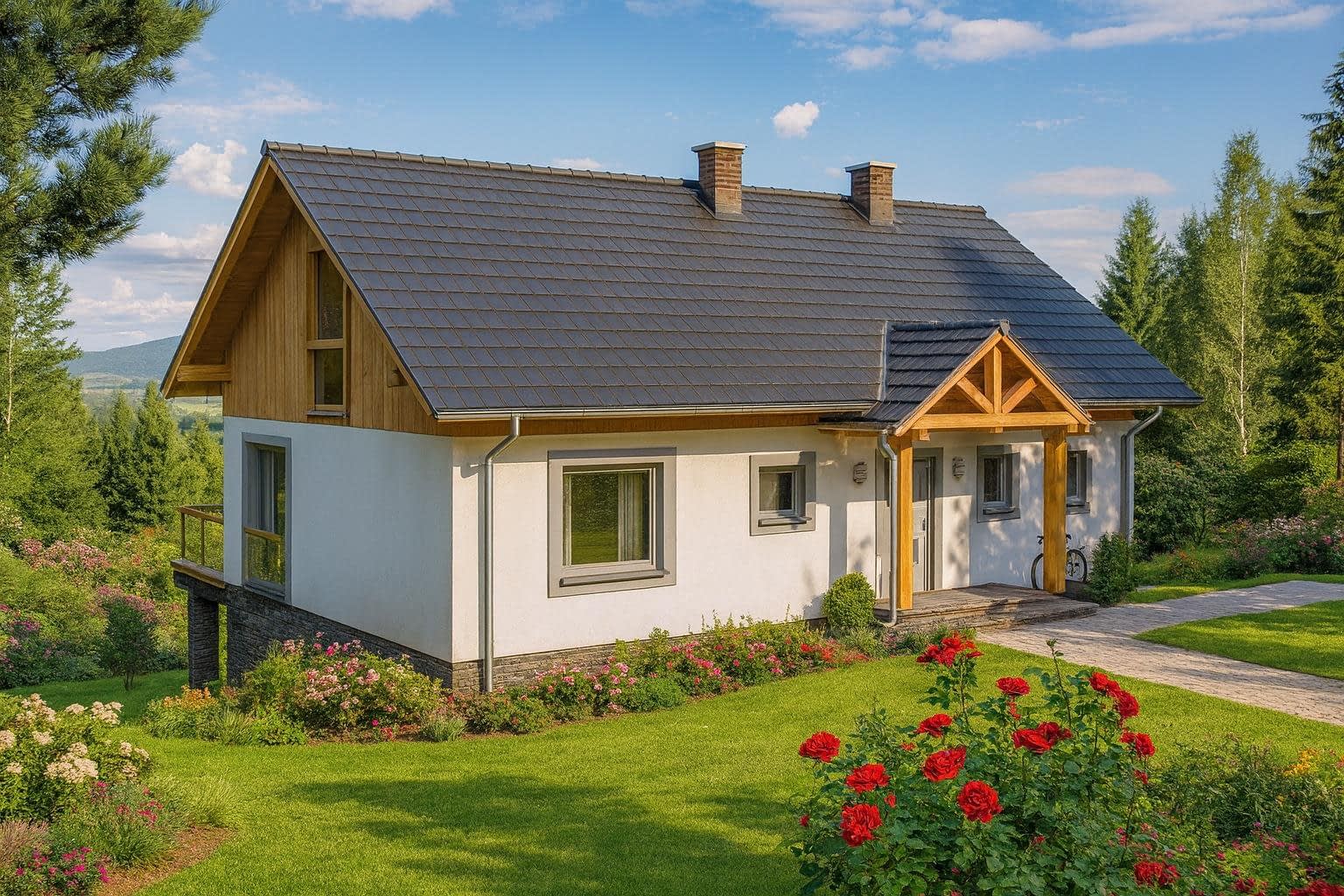

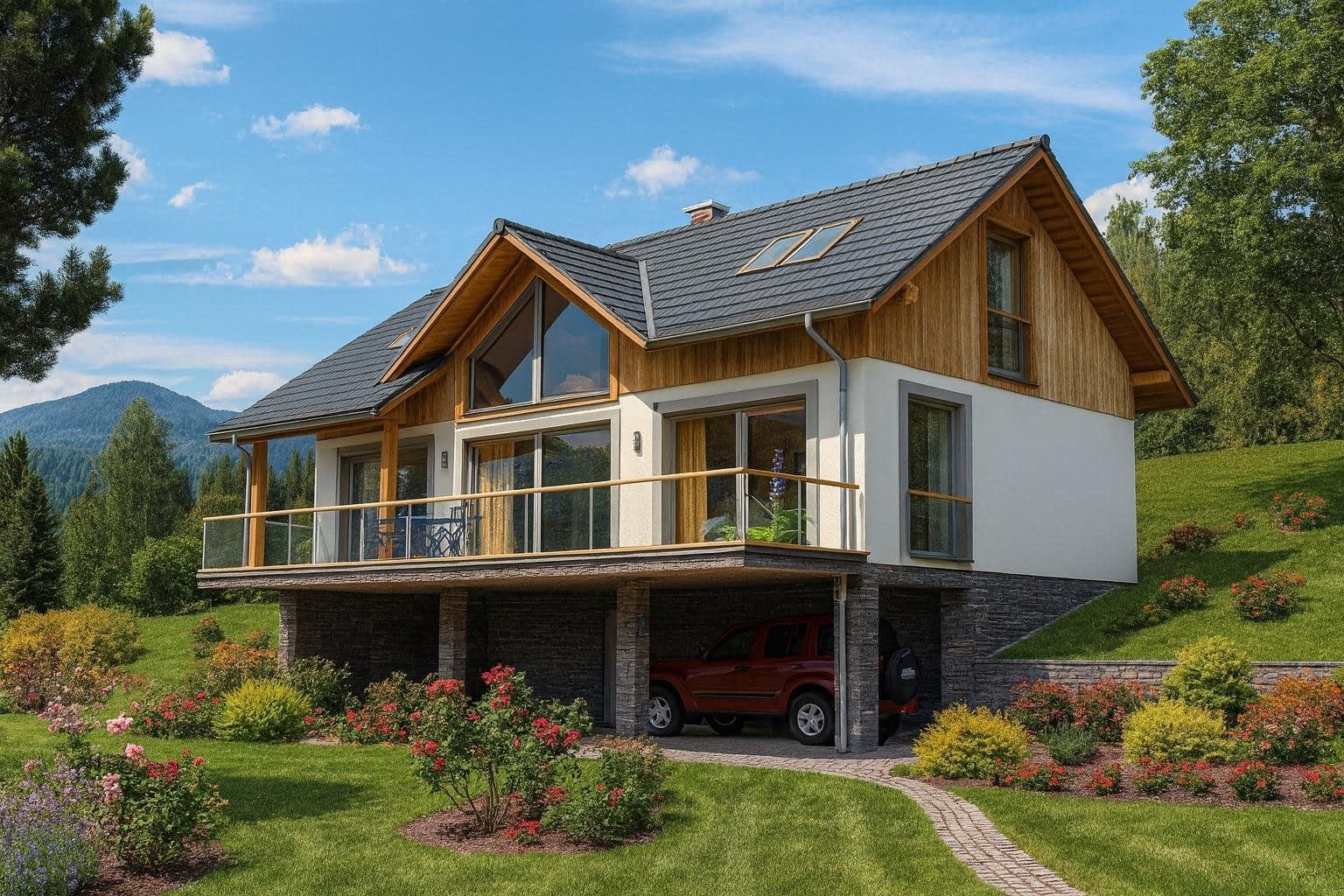

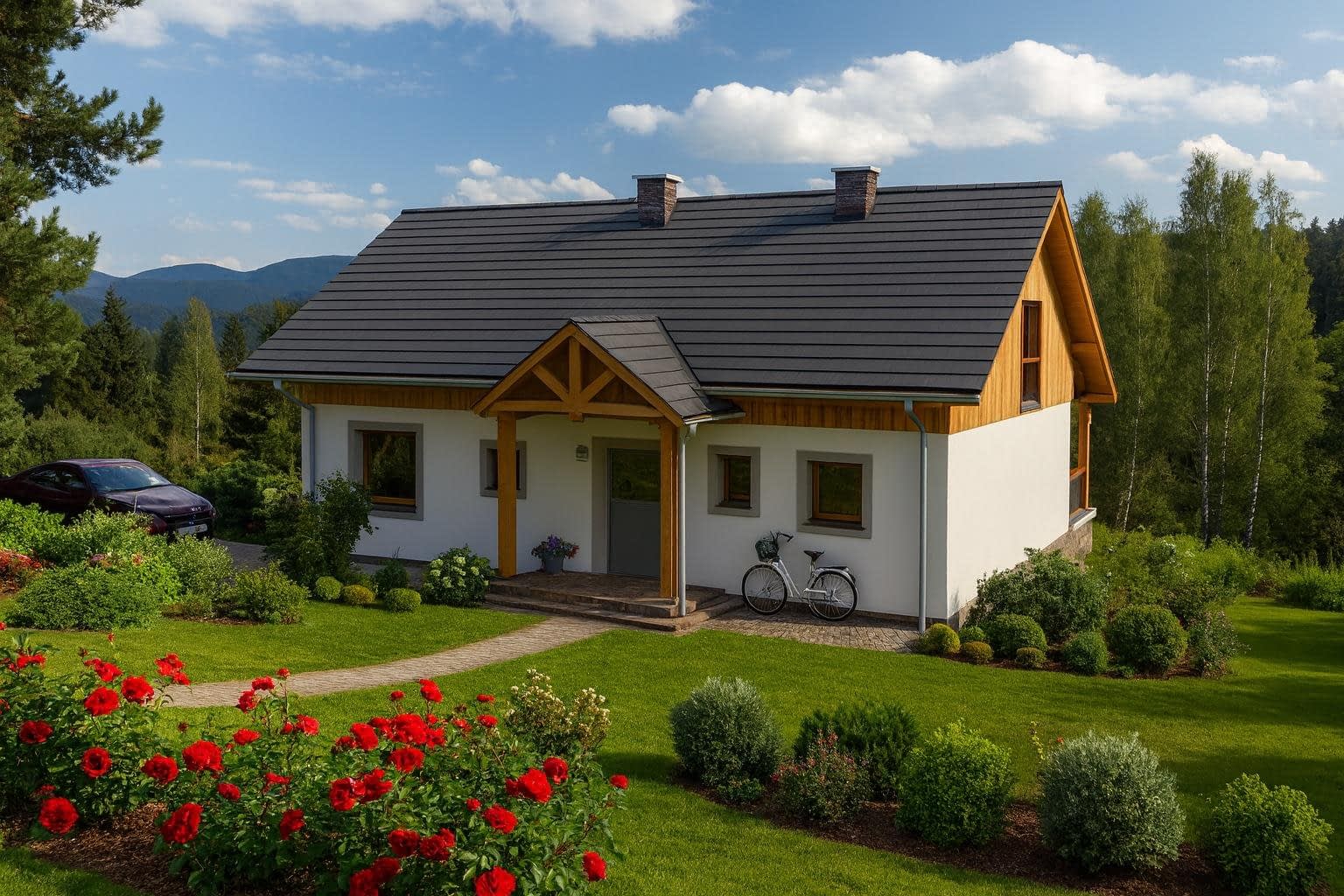

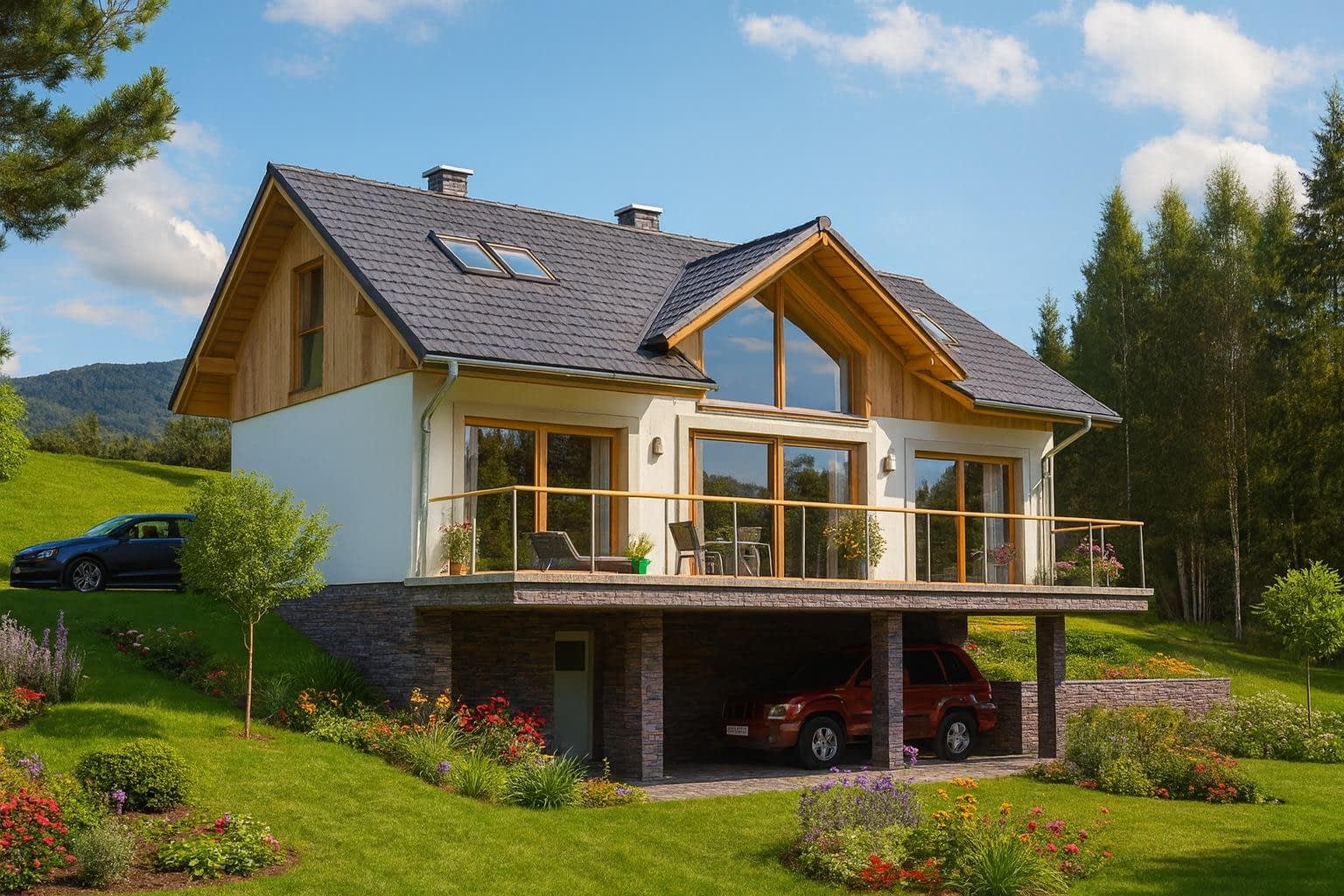

Projekt przewiduje posadowienie budynku na działce z dużym spadkiem. Dzięki czemu mozna uzyskać przepiękny widok z tarasu oraz przeszklonego pokoju dziennego, aneksu jadalnego oraz kuchni. Budynek może być użytkowany jako obiekt całoroczny lub też jako dom letniskowy. Dom zaprojektowano jako obiekt wolnostojący. Jest to budynek parterowy, podpiwniczony, posiadający poddasze użytkowe z dachem dwuspadowym i połaciami nachylonymi pod kątem 350 Parter budynku zaplanowano jako strefę całodzienną. Z wiatrołapu, w którym zaprojektowano wejście główne do budynku zaprojektowano wejście do hallu, który stanowi główny trzon komunikacyjny całego budynku. Dostępny jest z niego pokój dzienny, kuchnia, łazienka, pokój sypialny oraz schody prowadzące na poddasze. W pokoju dziennym przewidziano miejsce na kominek oraz wyjście na taras. Poddasze zaprojektowano jako strefę nocną. Poprzez niewielki hall przewidziano wejście do dwóch sypialni z garderobami. W piwnicy zaprojektowano pomieszczenie gospodarcze oraz otwarte miejsca postojowe. Budynek przewidziano w technologi z bala dzięki czemu jest on bardzo przyjazny dla mieszkanców domu.

Rzuty

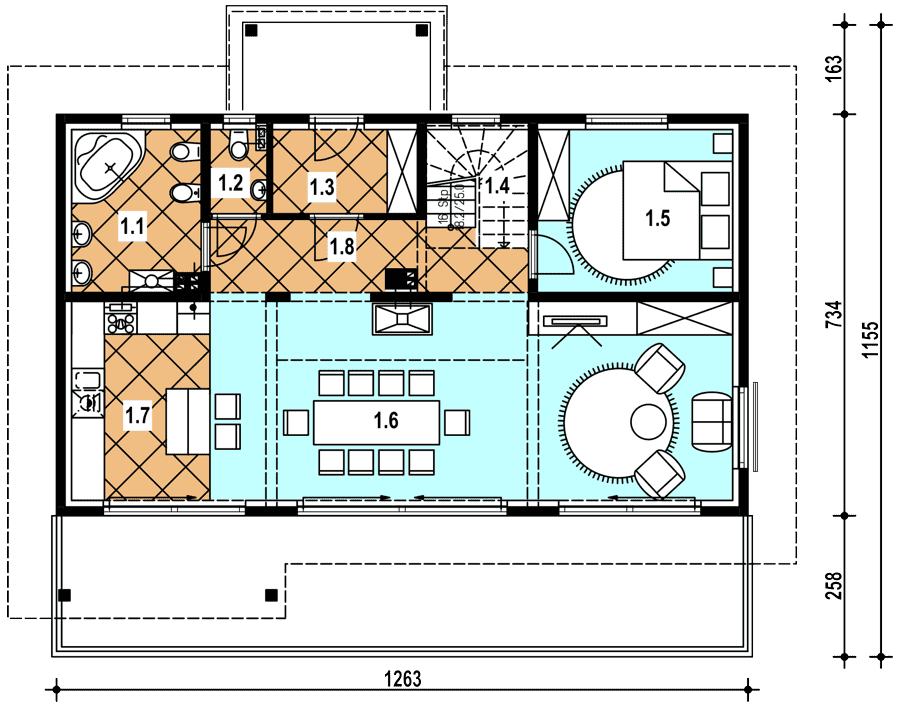

Parter

łazienka 7.30 wc 1.60 wiatrołap 4.30 latka schodowa 1.70 sypialnia 11.10 pokój dzienny 35.70 kuchnia 9.60 hall 7.600

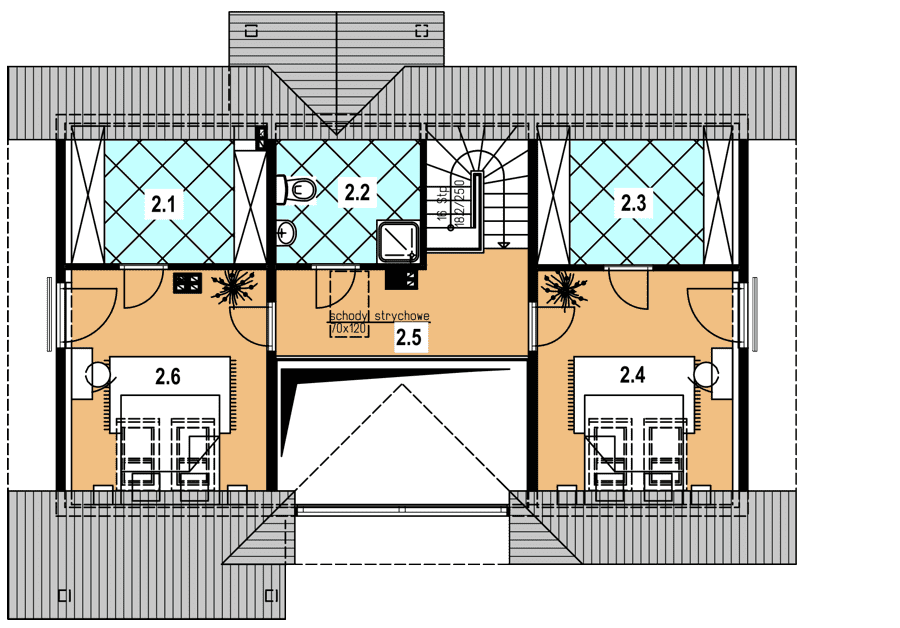

Poddasze

garderoba 3.80 łazienka 2.70 garderoba 3.80 sypialnia 10.00 sypialnia 10.10 komunikacja 9.100

Dane techniczne

Powierzchnia użytkowa118.4 m²
Powierzchnia zabudowy92.8 m²
Kubatura627.7 m³
Wysokość domu6.85 m
Piwnicatak
PoddaszeUżytkowe
Minimalne wymiary działki21 x 15.5m
GarażBez garażu
Kąt nach. dachu35°

Zawartość projektu

Dokumentacja obejmuje 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 teczki projektu technicznego.

Architektura

Opis techniczny do części architektonicznej
Część rysunkowa
Zestawienie podstawowych materiałów

Konstrukcja

Opis techniczny
Obliczenia statyczne
Schematy konstrukcyjne

Projekt wewnętrznej instalacji C.O.; WOD-KAN; GAZ

Opis techniczny instalacji
Zestawienie podstawowych materiałów
Część rysunkowa

Projekt elektrycznych instalacji wewnętrznych

Opis techniczny
Część rysunkowa

Projektant dokonujący adaptacji projektu gotowego może wprowadzić w nim następujący zakres zmian bez naruszenia praw autorskich firmy:

Zaprojektować użycie innych materiałów budowlanych na konstrukcję budynku {ściany i stropy} pod warunkiem zachowania wymagań konstrukcji i ochrony cieplnej budynku oraz jego elewacji.
Wprowadzić zmiany w usytuowaniu niekonstrukcyjnych ścianek działowych i otworów drzwiowych wewnątrz domu.
Wprowadzić zmiany materiałów wykończeniowych na zewnątrz oraz wewnątrz domu.
Wprowadzić zmiany usytuowania i rodzaju armatury sanitarnej i instalacji elektrycznej.
Wprowadzić częściowe lub całkowite podpiwniczenie budynku przy zachowaniu poziomu posadzki parteru na wysokości nie przekraczającej 60 cm ponad poziom terenu projektowanego.
Przesuwać okna na elewacji pod warunkiem zachowania prawidłowej kompozycji elewacji polegające na zachowaniu wspólnej linii usytuowania okien nad sobą lub obok siebie.
Projekt powiększenia lub zmniejszenia garażu może być wykonany przez projektanta adaptującego w zakresie adaptacji projektu gotowego do konkretnej działki budowlanej.

Wprowadzenie innych zmian do projektu wymaga uzyskania pisemnej zgody autora projektu, która jest wystawiana po uprzednim zgłoszeniu inwestora. Wszelkie zmiany należy nanieść na projekcie w kolorze czerwonym trwałą i czytelną techniką (lub wykonać rysunki zamienne)
