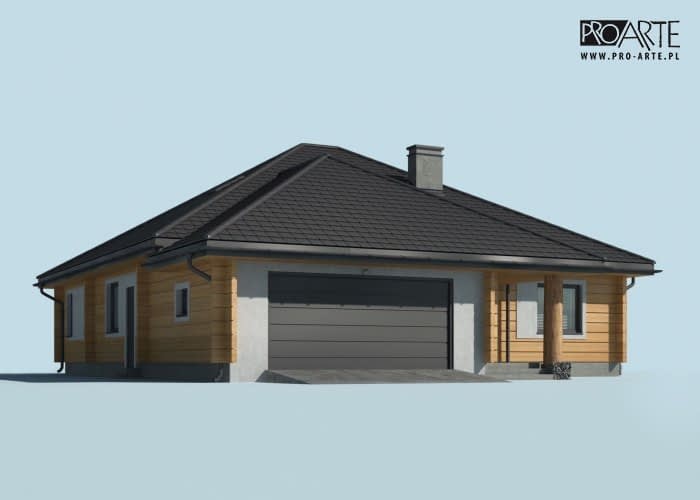

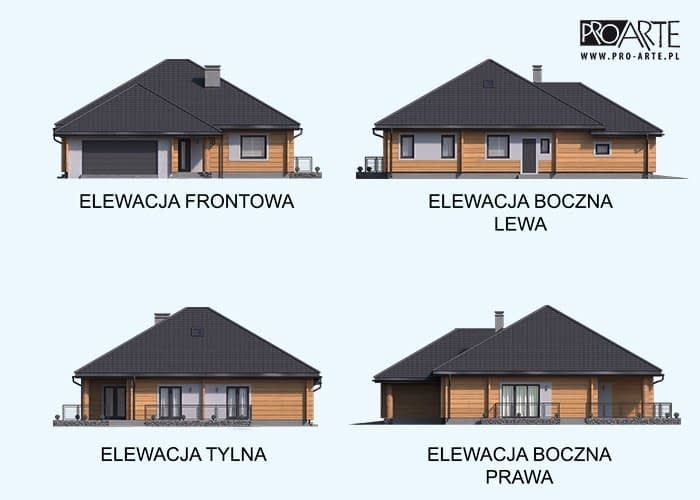

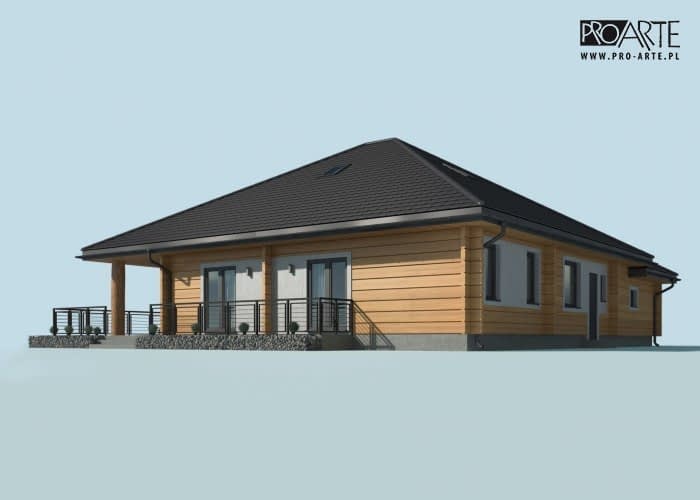

ALEXANDRIA projekt domu z bali drewnianych

4 249 zł

Projekt domu ALEXANDRIA projekt domu z bali drewnianych

Autor projektu:PRO ARTE Arkadiusz Woch, Krzysztof Biodrowicz s.j.
Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
4 399 zł4 249 zł
Oszczędź: 150,00zł
Najniższa cena z 30 dni: 4 399,00 zł

Promocja ważna do

08-04-2024

Zadaj pytanie
  • Typ projektuWolnostojący
  • Powierzchnia użytkowa133.79 m²
  • Kondygnacje
  • GarażBez garażu
  • Kąt nach. dachu30°
  • Odbicie lustrzaneTak
  • Czas realizacjido 10 dni roboczych
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.


Konstrukcja

WIĘŹBA DACHOWA

 Pokrycie dachu zaprojektowano z dachówki, w konstrukcji dachu uwzględniono ocieplenie z wełny mineralnej i wykończenie płytami gipsowymi. Podstawowe przekroje elementów: krokiew 10x20cm, 18x22cm, 18x34cm; kleszcze 5x22cm (połączone przewiązkami co 90cm), płatew 18x18cm, słup 18x18cm, miecz 18x18cm, murłata 24x24cm – belka ściany wieńcowej. Dopuszczalne osłabienie krokwi a=3cm. Elementy drewniane łączyć ze sobą za pomocą gwoździ przy pomocy łączników metalowych – blach systemowych, np: firma METAL-MIX s.c.. (www.metal-mix.pl). Drewno świerkowe lub sosnowe klasy min.C27. Wszystkie elementy drewniane zabezpieczyć przed korozją i szkodnikami dostępnymi preparatami na bazie roztworów soli.

ŚCIANY DREWNIANE NOŚNE

Zaprojektowano w konstrukcji wieńcowej, podstawowe przekroje elementów: belka 24x24cm, 24x12cm, słup 16x24cm, słup 40cm.

Nad otworami okiennymi i drzwiowymi należy zastosować zagęszczony rozstaw łączników.

Drewno świerkowe lub sosnowe \klasy min.C27. Wszystkie elementy drewniane zabezpieczyć przed korozją i szkodnikami dostępnymi preparatami na bazie roztworów soli.

ŚCIANY DZIAŁOWE

Drewniane szkieletowe lub z płyt gk na ruszcie metalowym.



STROP DREWNIANY, BELKI B.1 – B.6

Zaprojektowano jako strop drewniany, belkowy, przekrój belek (bxh) 16x24cm, 24x24cm; rozstaw belek wg rysunku stropu. Drewno świerkowe lub sosnowe klasy min.C27. Wszystkie elementy drewniane zabezpieczyć przed korozją i szkodnikami dostępnymi preparatami na bazie roztworów soli.

Rzuty

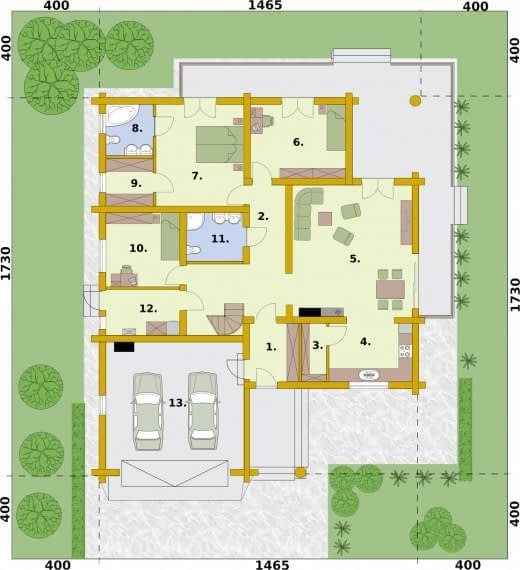

Rzut przyziemia

  • 01. Wiatrołap5.78
  • 02. Komunikacja 17.29
  • 03. Spiżarnia2.86
  • 04. Kuchnia10.41
  • 05. Salon31.53
  • 06. Pokój14.54
  • 07. Pokój18.25
  • 08. Łazienka4.88
  • 09. Garderoba4.6
  • 10. Pokój11.16
  • 11. Łazienka5.6
  • 12. Kotłownia/Pralnia6.89
  • 13. Garaż 35.65
  • 14. Taras 44.44
Rzut projektu ALEXANDRIA projekt domu z bali drewnianych - Rzut przyziemia

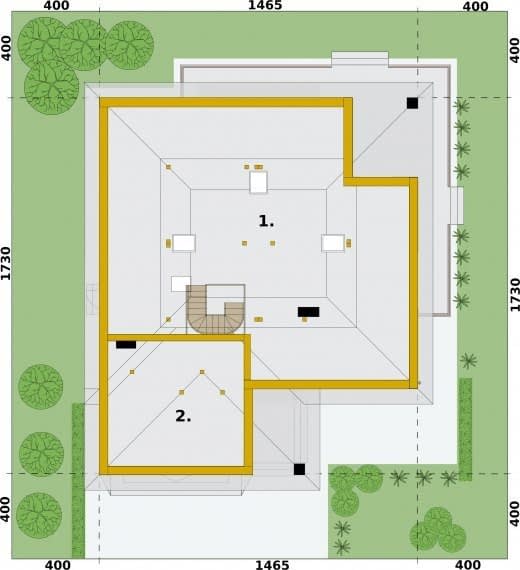

Rzut strychu

  • 01. Strych49.95
  • 02. Strych9.84
Rzut projektu ALEXANDRIA projekt domu z bali drewnianych - Rzut strychu

Dane techniczne

  • Powierzchnia użytkowa133.79 m²
  • Powierzchnia zabudowy212.91 m²
  • Kubatura1142 m³
  • Wysokość domu7.7 m
  • Minimalne wymiary działki22.65 x 25.3m
  • GarażBez garażu
  • Kąt nach. dachu30°

Zawartość projektu

Projekty są dostępne w wersji książkowej, drukowanej w tak zwanym w nowym trybie 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego. Na życzenie przesyłamy rzuty i przekroje wersji podstawowych dokumentacji w formacie PDF

Każdy projekt architektoniczno-budowlany domu składa się z następujących części:
- strona tytułowa,
- oświadczenie
- część opisowa projektu architektoniczno-budowlanego,
- projektowana charakterystyka energetyczna z analizą,
- część rysunkowej projektu architektoniczno-budowlanego,
- zaświadczenia i uprawnienia.

Każdy projekt techniczny domu składa się z:
- strony tytułowej,
- oświadczenia,
- części opisowej projektu technicznego,
- części rysunkowej projektu technicznego,
- części konstrukcyjnej,
- zaświadczenia i uprawnień,
- zestawień drewna i stali,
-instalacji elektrycznej i odgromowej,
-instalacji sanitarnych, gazowych i centralnego ogrzewania.

Do projektu na życzenie dołączamy obliczenia statyczno-wytrzymałościowe.

Inwestor otrzymuje 3 opieczętowane sztuki projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego tworzące komplet, każdy z plombą zabezpieczającą i oryginalnym hologramem biura.

Pierwszy egzemplarz tomu I zawiera zgodę in blanco na wszystkie zmiany wprowadzane do projektu po zakupie przez lokalnego wybranego na własną rękę przez Inwestora architekta adaptującego/kierownika budowy. Do teczki projektów dołączamy także zaświadczenia i aktualne wpisy do Izb autorów projektu oraz wpisy aktualne na czas sporządzenia projektu.
