Projekt domu Avatar 2
Rabat -250 zł
+1
Promocja ważna do
12-12-2024
- Typ projektuWolnostojący
- Powierzchnia użytkowa126.2 m²
- Kondygnacje
- GarażBez garażu
- DachPłaski
- Kąt nach. dachu25°
- Odbicie lustrzaneTak
- Czas realizacjido 10 dni roboczych Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu
Dom AVATAR 2 to nowoczesny parterowy dom jednorodzinny bez garażu, typu stodoła. Ekonomiczny, dwuspadowy dach połączono z prostą bryłą. Duże okna dobrze doświetlają wnętrze i idealnie komponują się z jasnymi elewacjami. Atrakcyjnie wyglądają drewniane panele elewacyjne połączone z ciemną stolarką i grafitowym dachem. Wykorzystano je również do podkreślenia strefy wejścia.We wnętrzu wszystkie pomieszczenia łączy wspólny korytarz. Część dzienna składa się z salonu, jadalni oraz kuchni, w której wygospodarowano niewielką spiżarnię. Część sypialna to aż cztery pokoje, z których jeden wyposażono w oddzielną łazienkę i garderobę. Pomieszczenie gospodarcze dostępne jest z wiatrołapu.Rzuty
Parter
- 1. wiatrołap4.9
- 2. hall13.9
- 3. kuchnia10.4
- 4. pokój dzienny28
- 5. pokój14.5
- 6. pokój11.3
- 7. pokój10.5
- 8. pokój10.1
- 9. łazienka6.6
- 10. łazienka3.6
- 11. garderoba3.6
- 12. spiżarnia2.4
- 13. pom. gospodarcze6.4

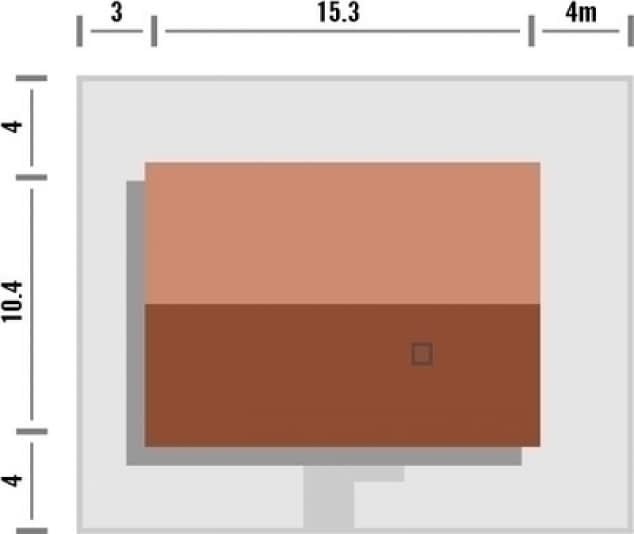

Rzut na działce
Dane techniczne
- Powierzchnia użytkowa126.2 m²
- Powierzchnia zabudowy158.4 m²
- Kubatura709 m³
- Wysokość domu5.79 m
- Minimalne wymiary działki22.3 x 18.4m
- GarażBez garażu
- Rodzaj dachuPłaski
- Kąt nach. dachu25°
Instalacja grzewcza
- Instalacja opcjonalna
Koszty budowy
- Stan surowy146011 zł
Zawartość projektu
Dokumentacja projektowa dostarczana jest Państwu w trzech identycznych egzemplarzach projektu architektoniczno-budowlanego służących do uzyskania pozwolenia na budowę jednego domu wraz z jednym, dwutomowym egzemplarzem projektu technicznego, który nie jest załączany do wniosku o pozwolenie na budowę i nie podlega urzędowemu zatwierdzeniu. Wszystkie projekty domów są zgodne z warunkami technicznymi WT 2021.
W projekcie architektoniczno-budowlanym opisane zostały podstawowe dane budynku, takie jak: zestawienie powierzchni pomieszczeń, warstwy budowlane, materiały wykończeniowe, dane dotyczące warunków ochrony przeciwpożarowej. Rysunki przedstawiają elewacje, rzuty fundamentów i wszystkich kondygnacji, rzut dachu oraz przekrój. Wykonane są w skali 1:100 za wyjątkiem przekrojów pokazanych w większej skali - 1:50.
Pierwszy tom projektu technicznego zawiera opis branż konstrukcyjnej, instalacji sanitarnych oraz wewnętrznych instalacji elektrycznych, a także charakterystykę energetyczną oraz analizę środowiskowo-ekonomiczną. Na rysunkach konstrukcyjnych pokazane są fundamenty wraz z przekrojami szczegółowymi oraz rzut konstrukcji i stropu, na którym zlokalizowane są wszystkie elementy z podaniem sposobu ich zbrojenia, więźba wraz z zestawieniem drewna oraz zestawienie stolarki otworowej. Projekt instalacji elektrycznych obejmuje rozdzielnicę budynku i lokalizację wszystkich gniazd wtykowych, źródeł światła i wyłączników, fotowoltaikę oraz schematy instalacji odgromowej. W części instalacji sanitarnych zawarte są rzuty kondygnacji z poszczególnymi instalacjami (w zakresie wewnętrznej instalacji wod.-kan, c.o., gazu i wentylacji mechanicznej z rekuperacją) oraz rozwinięcia. Drugi tom projektu technicznego stanowią obliczenia konstrukcyjne.
Darmowy zielony pakiet do projektu oznacza, że w tej samej cenie można otrzymać wariant z ogrzewaniem przy zastosowaniu ekologicznej pompy ciepła powietrze-woda i podłogówką we wszystkich pomieszczeniach, zamiast standardowego pieca gazowego zasilającego stalowe grzejniki płytowe.
Prosimy podczas składania zamówienia poinformować nas o wybranej opcji centralnego ogrzewania, która ma znaleźć się w dokumentacji.
Bezpłatna zgoda na zmiany na etapie adaptacji: do każdego z projektów wydajemy całkowicie bezpłatną zgodę na wprowadzenie praktycznie dowolnych zmian dopasowujących domek do indywidualnych wymagań inwestora. Radzimy jednak bezwzględnie wprowadzić je jeszcze przed uzyskaniem pozwolenia na budowę i przy udziale adaptujących też inne branże, nie tylko architekturę. Szczególne polecany jest udział konstruktora, jeżeli zmieniane są poszczególne elementy konstrukcyjne lub wręcz cały schemat konstrukcji. Prosimy nie zapomnieć o podaniu planowanych zmian podczas składania zamówienia na projekt, ale można też o zgodę wystąpić w dowolnym terminie już po jego zakupie.
