Projekt domu Bella z garażem
Promocja ważna do
20-05-2024
- Typ projektuWolnostojący
- Powierzchnia użytkowa121.2 m²
- Kondygnacje
- GarażJednostanowiskowy
- Kąt nach. dachu40°
- Odbicie lustrzaneTak
- Czas realizacjido 10 dni roboczych Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu

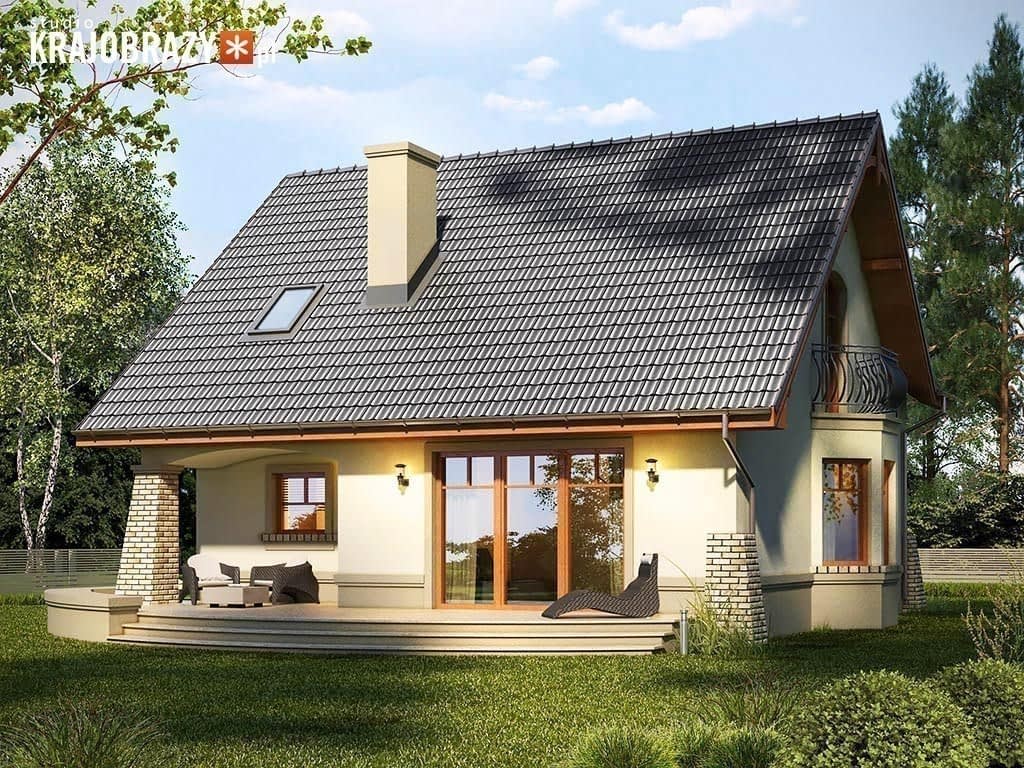

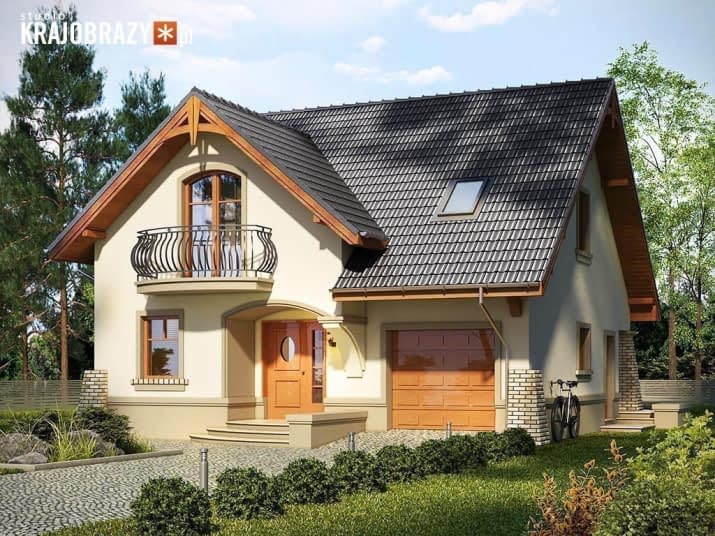

Projekt domu Bella oferuje najpopularniejszy schemat funkcjonalny zamknięty w taniej i atrakcyjnej bryle przykrytej dachem dwuspadowym. Doskonale prezentuje się jego elewacja frontowa ozdobiona motywem szczytu z balkonem i giętą stalową balustradą. Wejście jest osłonięte podcieniem, podobnie jak część tarasu z tyłu budynku. Wykusz w ścianie bocznej stanowi podstawę dla tarasu przy największej sypialni poddasza, a jego okna doskonale doświetlają jadalnię. Program parteru obejmuje jednoprzestrzenną strefę dzienną z salonem i kuchnią z jadalnią oraz jednostanowiskowy garaż i pomieszczenie gospodarcze z dodatkowym wejściem od zewnątrz co umożliwia łatwe zainstalowanie kotła na paliwo stałe. Poddasze składa się z trzech sypialni, w tym jednej z garderobą, oraz łazienki dostępnej z korytarza.Rzuty

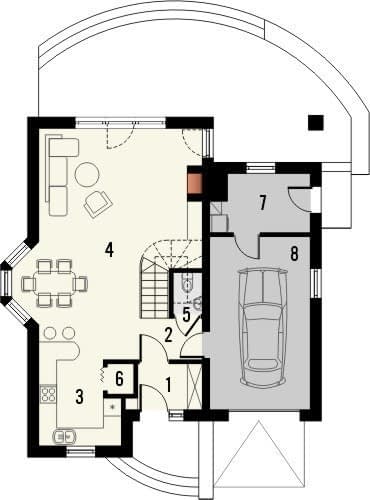

Parter
- 1. wiatrołap3.5
- 2. hall4.3
- 3. kuchnia9.6
- 4. pokój dzienny z jadalnią35.1
- 5. wc1.3
- 6. spiżarka0.9
- 7. pom. gospodarcze6.2
- 8. garaż19.3

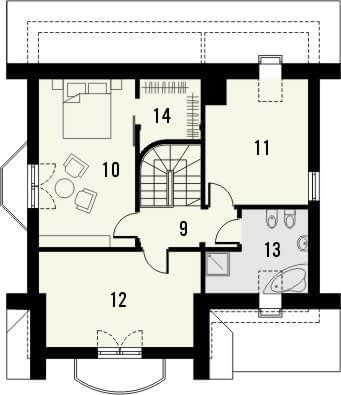

Piętro
- 9. hall4.5
- 10. pokój17.3
- 11. pokój13.3
- 12. pokój14.5
- 13. łazienka7
- 14. garderoba3.7
Rzut na działce
Dane techniczne
- Powierzchnia użytkowa121.2 m²
- Powierzchnia zabudowy107.3 m²
- Kubatura569 m³
- Wysokość domu8.5 m
- Minimalne wymiary działki19.4 x 18.8m
- GarażJednostanowiskowy
- Kąt nach. dachu40°
Koszty budowy
- Stan surowy148937 zł
Zawartość projektu
Dokumentacja projektowa dostarczana jest Państwu w trzech identycznych egzemplarzach projektu architektoniczno-budowlanego służących do uzyskania pozwolenia na budowę jednego domu wraz z jednym, dwutomowym egzemplarzem projektu technicznego, który nie jest załączany do wniosku o pozwolenie na budowę i nie podlega urzędowemu zatwierdzeniu. Wszystkie projekty domów są zgodne z warunkami technicznymi WT 2021.
W projekcie architektoniczno-budowlanym opisane zostały podstawowe dane budynku, takie jak: zestawienie powierzchni pomieszczeń, warstwy budowlane, materiały wykończeniowe, dane dotyczące warunków ochrony przeciwpożarowej. Rysunki przedstawiają elewacje, rzuty fundamentów i wszystkich kondygnacji, rzut dachu oraz przekrój. Wykonane są w skali 1:100 za wyjątkiem przekrojów pokazanych w większej skali - 1:50.
Pierwszy tom projektu technicznego zawiera opis branż konstrukcyjnej, instalacji sanitarnych oraz wewnętrznych instalacji elektrycznych, a także charakterystykę energetyczną oraz analizę środowiskowo-ekonomiczną. Na rysunkach konstrukcyjnych pokazane są fundamenty wraz z przekrojami szczegółowymi oraz rzut konstrukcji i stropu, na którym zlokalizowane są wszystkie elementy z podaniem sposobu ich zbrojenia, więźba wraz z zestawieniem drewna oraz zestawienie stolarki otworowej. Projekt instalacji elektrycznych obejmuje rozdzielnicę budynku i lokalizację wszystkich gniazd wtykowych, źródeł światła i wyłączników, fotowoltaikę oraz schematy instalacji odgromowej. W części instalacji sanitarnych zawarte są rzuty kondygnacji z poszczególnymi instalacjami (w zakresie wewnętrznej instalacji wod.-kan, c.o., gazu i wentylacji mechanicznej z rekuperacją) oraz rozwinięcia. Drugi tom projektu technicznego stanowią obliczenia konstrukcyjne.
Dopuszczalne zmiany w projekcie w ramach adaptacji nie wymagające odrębnej zgody:
- Dostosowanie budynku do warunków gruntowych.
- Zmiana wymiarów fundamentów.
- Wprowadzenie częściowego lub całkowitego podpiwniczenia budynku przy zachowaniu poziomu posadzki parteru na wysokości nie
- przekraczającej 50cm ponad poziom terenu.
- Rezygnacja z podpiwniczenia.
- Zmiana wymiarów, przekrojów lub rozstawu elementów więźby dachowej wynikające
- z dostosowania budynku do strefy śniegowej lub wiatrowej.
- Użycie innych materiałów na elementy konstrukcyjne budynku (ściany, stropy) pod warunkiem zachowania wymagań konstrukcji i ochrony cieplnej budynku oraz jego elewacji.
- Zmiana warstw ścian zewnętrznych przy zachowaniu dopuszczalnego współczynnika przenikalności cieplnej.
- Zmiana kąta nachylenia dachu do 5° (przy zwróceniu należytej uwagi na nośność elementów więźby dachowej).
- Zmiany w instalacji wodno-kanalizacyjnej, gazowej, CO, elektrycznej (przy zachowaniu obowiązujących norm).
- Zamiana materiałów wykończeniowych: posadzek, tynków, dachówki, izolacji cieplnej i przeciwwilgociowej - przy zachowaniu niezbędnych
- parametrów wytrzymałości (szczególnie dla zmiany pokrycia dachowego) oraz parametrów przenikania ciepła i innych.
- Zmiana rozwiązań funkcjonalnych wewnątrz budynku oraz przesunięcia lub likwidacji ścian działowych.
- Zmiana lokalizacji, ilości i kształtu okien oraz drzwi.
- Wykonanie lustrzanego odbicia obiektu.
- Zmiany konstrukcji, szerokości biegów schodowych, liczby stopni i wymiarów schodów.
- Zmiana pokrycia dachowego z uwzględnieniem zaprojektowanych spadków i ciężaru pokrycia.
- Zmiany technologii budowy ścian, murów, nadproży z zachowaniem wytrzymałości i izolacyjności przegród.
- Dobudowanie garażu lub wiaty garażowej.
Na zmiany nie wyszczególnione powyżej wydajemy bezpłatną zgodę na wniosek adaptującego lub inwestora.
