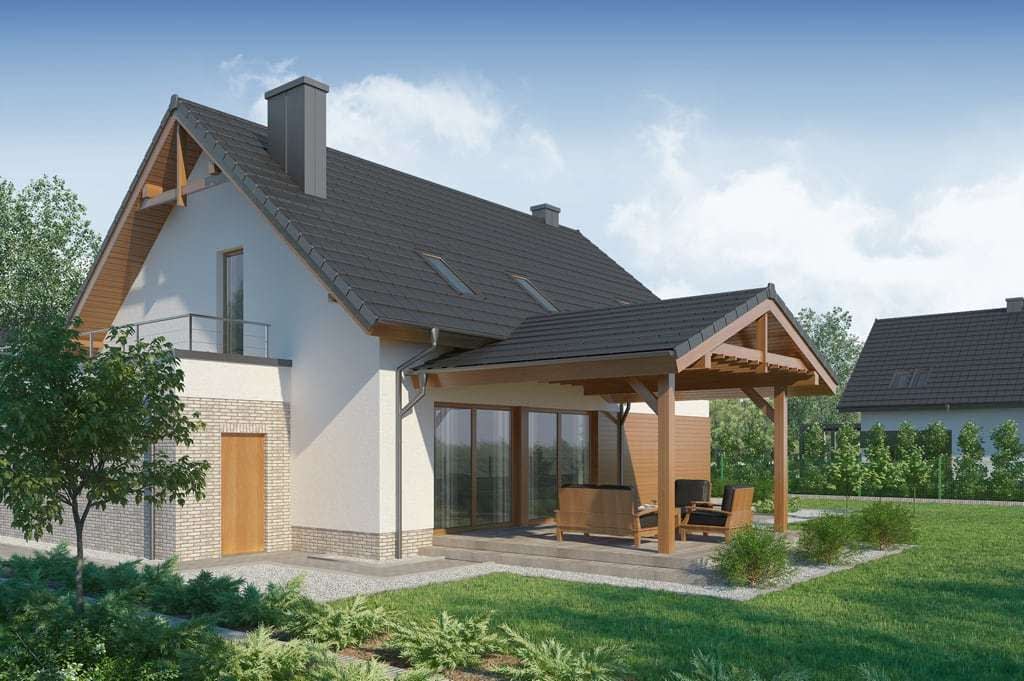

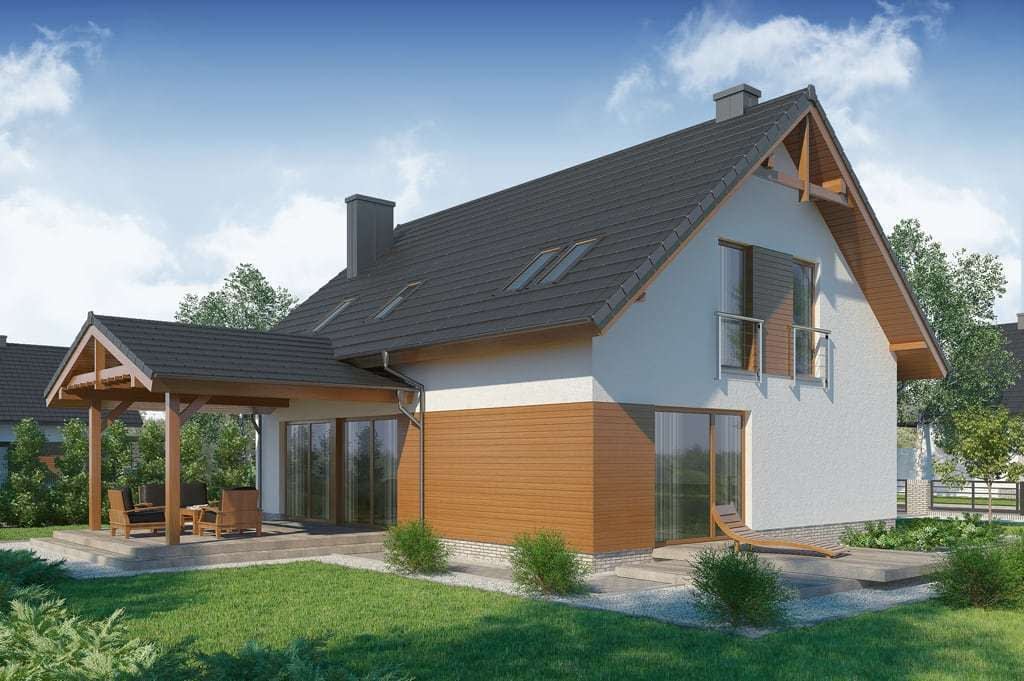

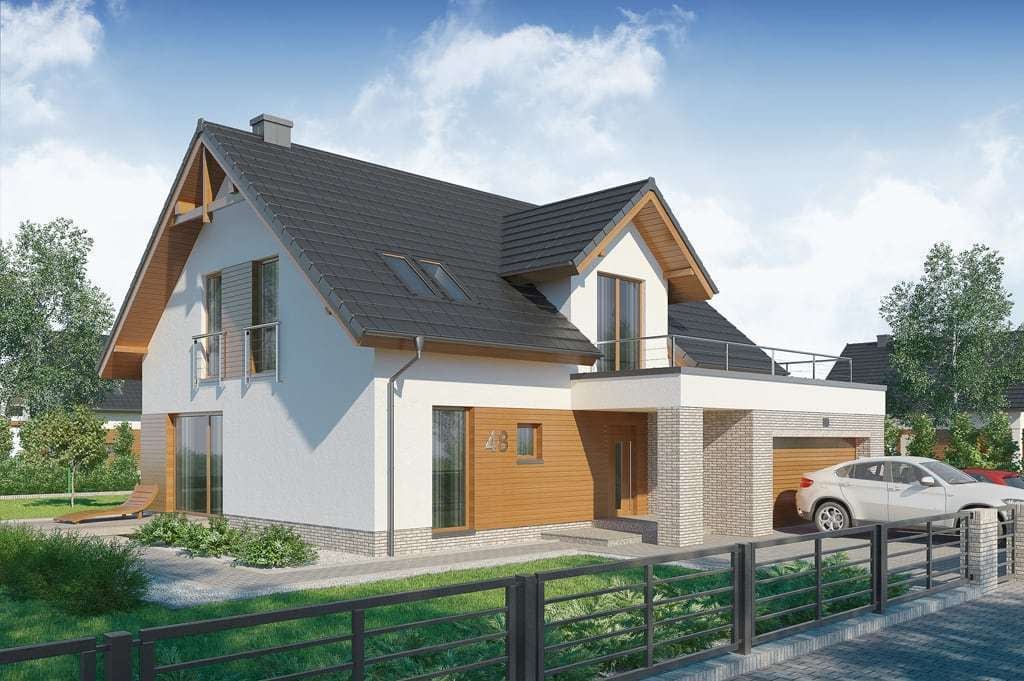

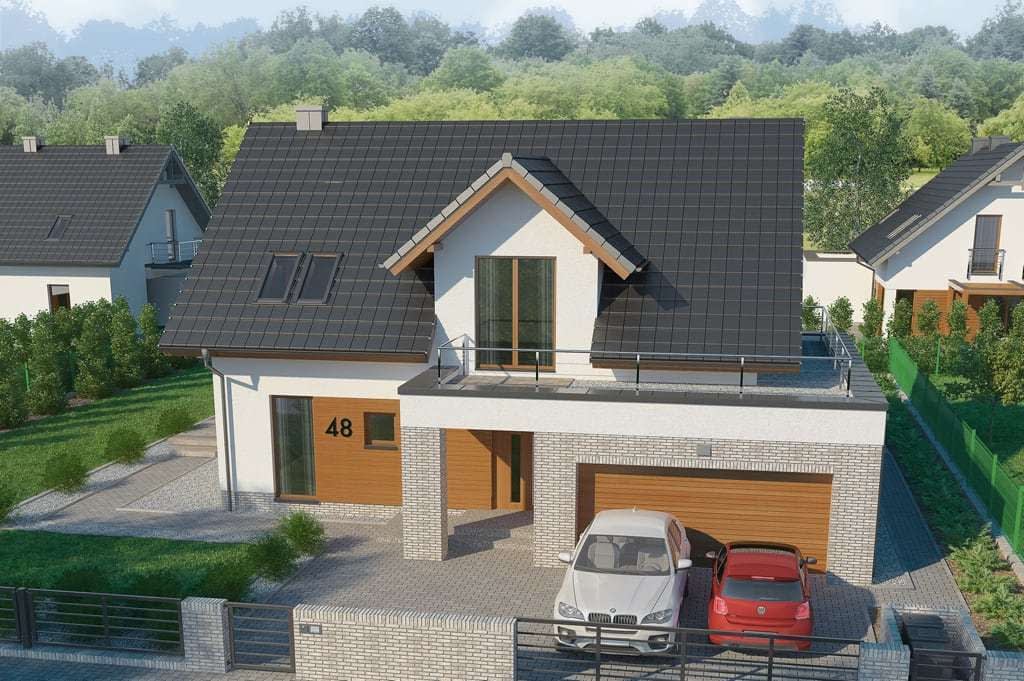

Projekt domu Bernard 2

Gratis do projektów: zestaw umów, dziennik budowy, tablica informacyjna, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
2 690 zł
Kup projektZadaj pytanie
  • Typ projektuWolnostojący
  • StylTradycyjny
  • Powierzchnia użytkowa140.99 m²
  • KondygnacjeParterowy, z poddaszem
  • GarażDwustanowiskowy
  • DachDwuspadowy
  • Kąt nach. dachu40°
  • Odbicie lustrzaneTak
  • Czas realizacji30 dni
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Reklama

Opis

Opis projektu

BERNARD 2 to dom parterowy z poddaszem użytkowym, zaprojektowany dla 4-5-osobowej rodziny. Na parterze zlokalizowany jest przestronny salon z jadalnią, łatwa do wydzielenia w ramach adaptacji kuchnia oraz pokój który wraz z łazienką - z racji odosobnionej lokalizacji mogą pełnić rolę, czy to gościnną, czy niezależnej części domu przeznaczonej dla starszych domowników. Dopełnieniem całości jest kotłownia z własnym wyjściem i ustawny, dwustanowiskowy garaż. Na poddaszu z kolei znajdziemy trzy pokoje sypialne oraz łazienkę z pralnią. Dwa większe pokoje doświetlone są oknami połaciowymi i zlokalizowanymi w ścianie szczytowej portfenetrami. Trzeci z kolei - posiada własną garderobę i wyjście na znajdujący się nad garażem taras. Z korytarza na tej kondygnacji można dostać się na drugi z tarasów umiejscowiony nad garażem, a dzięki antresoli nad jadalnią - podejrzeć bez schodzenia na dół, co dzieje się na parterze.Miejsce pustki nad jadalnią można zamienić na pralnię lub garderobę, po doprojektowaniu tam stropu.

Projekt jest podobny do Bruna 2 PS.

Projekt w standardzie posiada dodatkowo projekt ogrzewania kominkiem z płaszczem wodnym.



Konstrukcja

Propozycje rozwiązań materiałowych:

Fundamentybezpośrednie, na ławach i stopach fundamentowych
Ściany zewnętrznebloczki z bet. komórkowego (odm. 600) - 24 cm
+ styropian TERMO ORGANIKA typ Fasada 16 cm
Ściany wewnętrznebloczki z bet. komórkowego (odm. 600) - 24 cm (działowe - 12 cm)
+ działowe z płyty G-K na ruszcie (poddasze)
Stropgęstożebrowy Teriva I oraz żelbetowy monolityczny gr. 14, 20 i 24 cm.

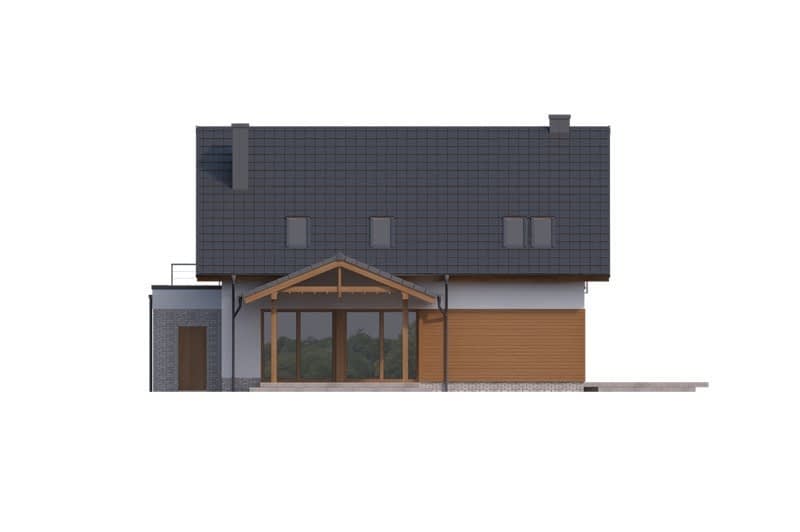

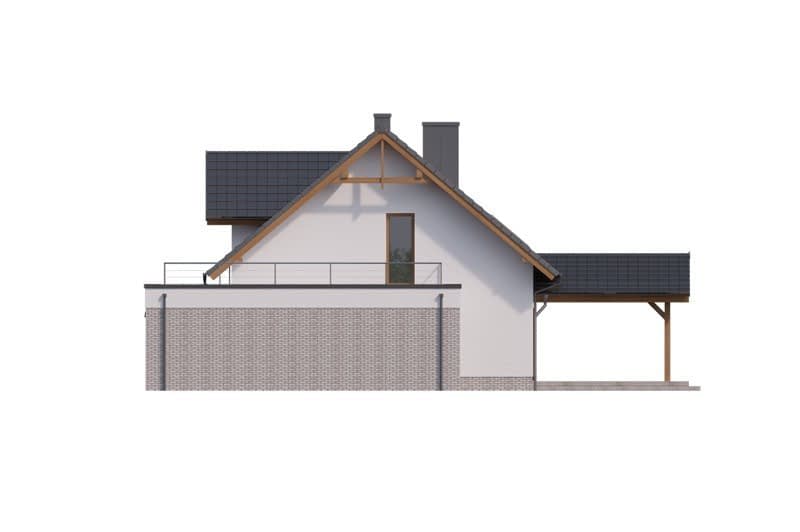

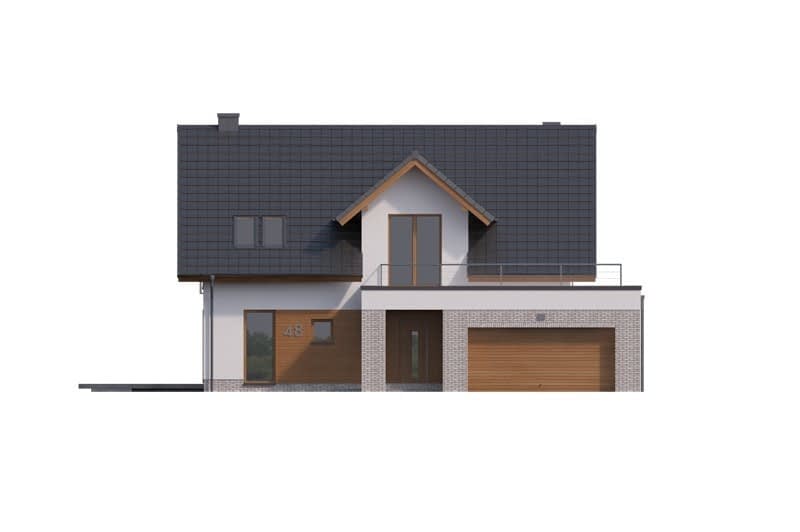

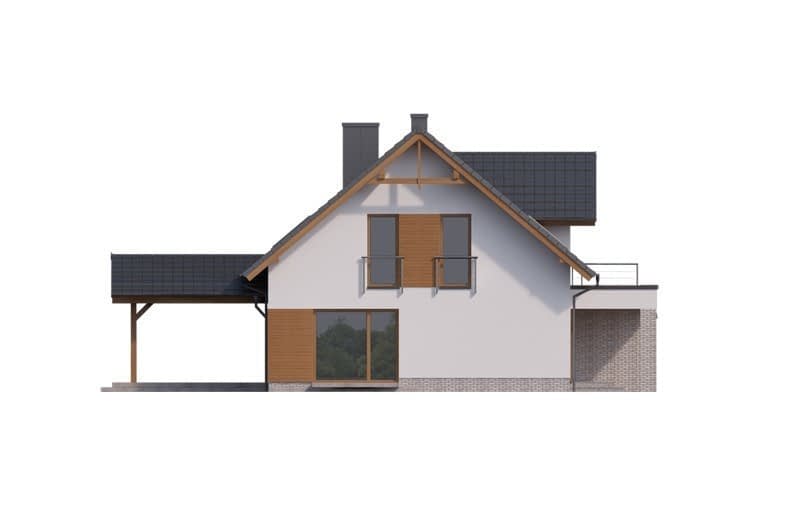

Elewacjetynk - System Platinum firmy TERMO ORGANIKA, płytki klinkierowe,
deska elewacyjna
Pokrycie dachudachówka ceramiczna
Konstrukcja dachudrewniana o układzie konstrukcyjnym krokwiowo-płatwiowym i krokwiowo-jętkowym
Schody wewnętrzneżelbetowe monolityczne płytowe zabiegowe
Ogrzewaniekocioł gazowy kondensacyjny,
dodatkowe źródło ciepła - kominek z płaszczem wodnym

Rzuty

Rzut parteru

  • Pow. użytkowa:78.37 m²
  • Garaż:32.1 m²
  • Kotłownia:6.5 m²
  • 1. Wiatrołap:4.57 m²
  • 2. Hall:8.77 m²
  • 3. Kuchnia:14.14 m²
  • 4. Spiżarnia:1.1 m²
  • 5. Salon z jadalnią:35.93 m²
  • 6. Pokój:10.07 m²
  • 7. Łazienka:3.79 m²
  • 8. Kotłownia:6.5 m²
  • 9. Garaż:32.1 m²

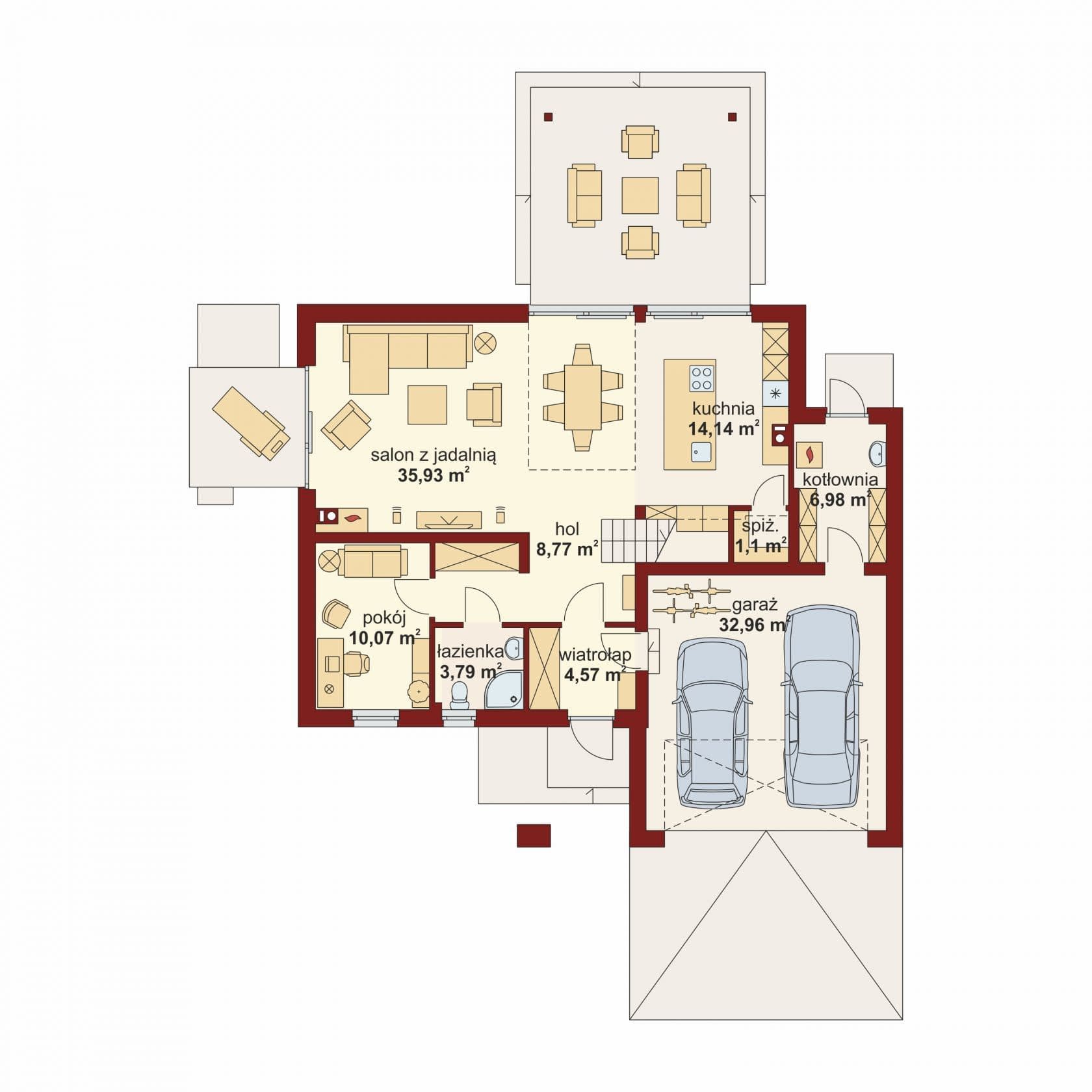

Rzut projektu Bernard 2 - Rzut parteru

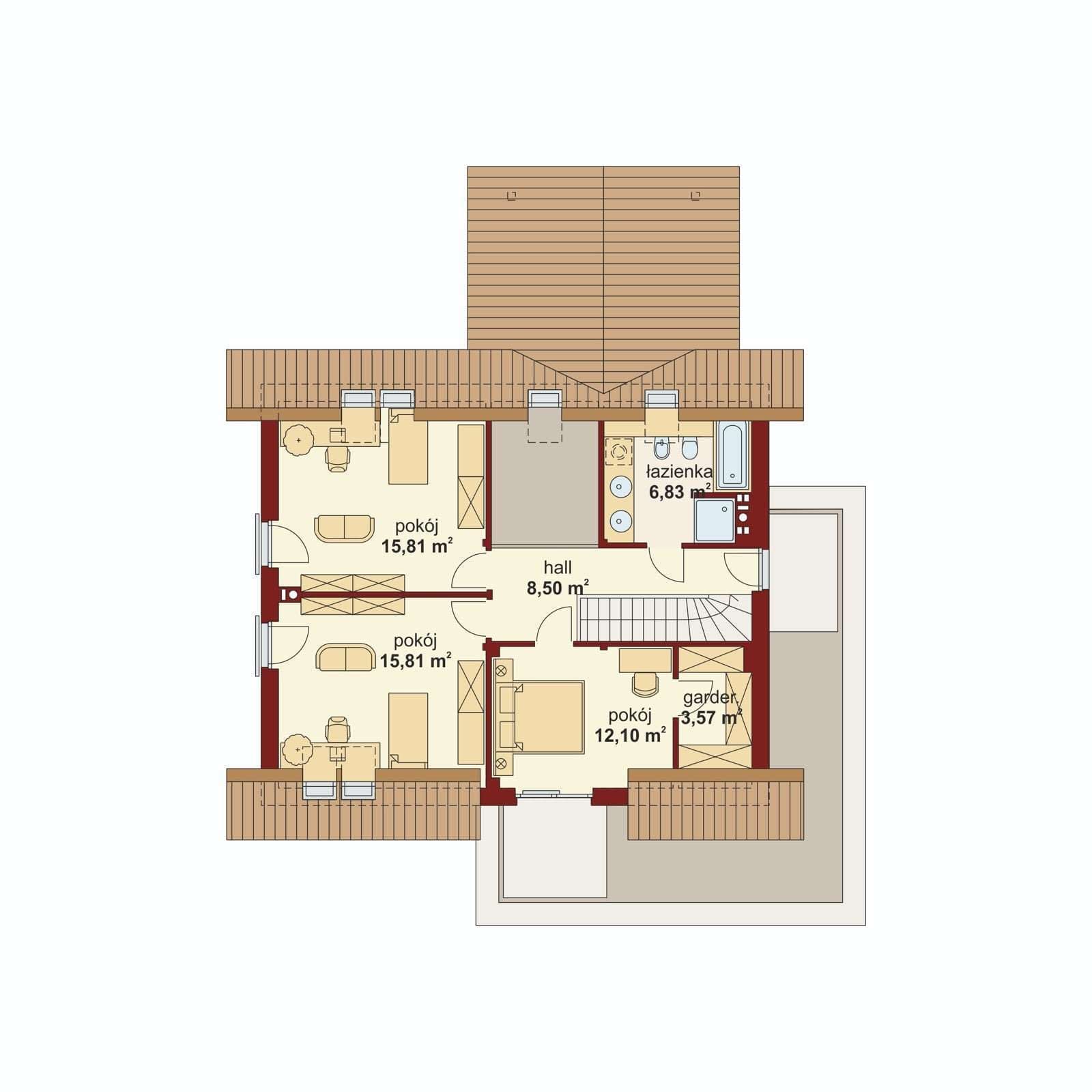

Rzut poddasza

  • Pow. użytkowa:79.79 m²
  • 1. Hall:8.5 m²
  • 2. Pokój:13.48 m²
  • 3. Garderoba:5.39 m²
  • 4. Pokój:20.99 m²
  • 5. Pokój:21.02 m²
  • 6. Łazienka:10.52 m²
Rzut projektu Bernard 2 - Rzut poddasza

Przekrój

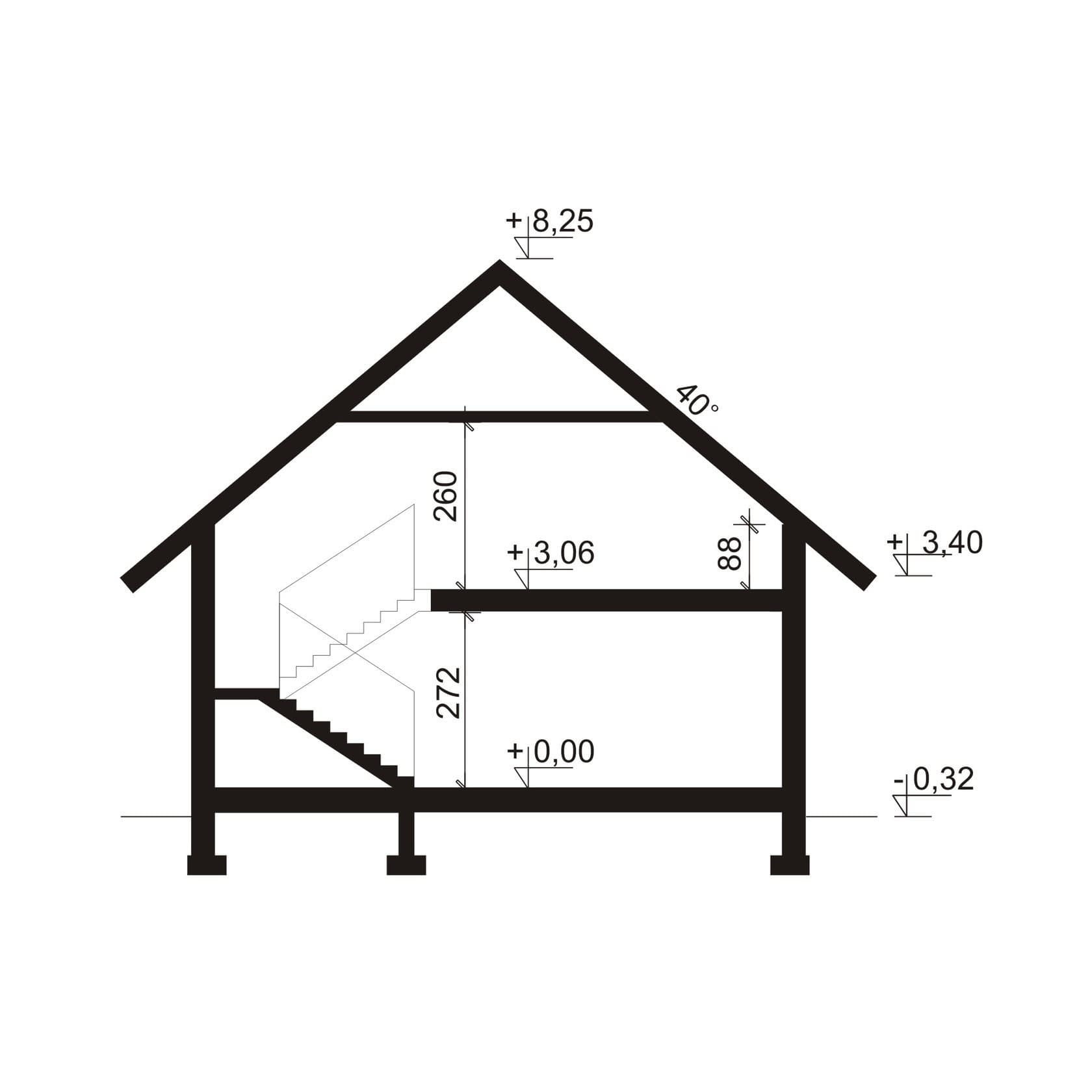

Rzut projektu Bernard 2 - Przekrój

Plan sytuacyjny

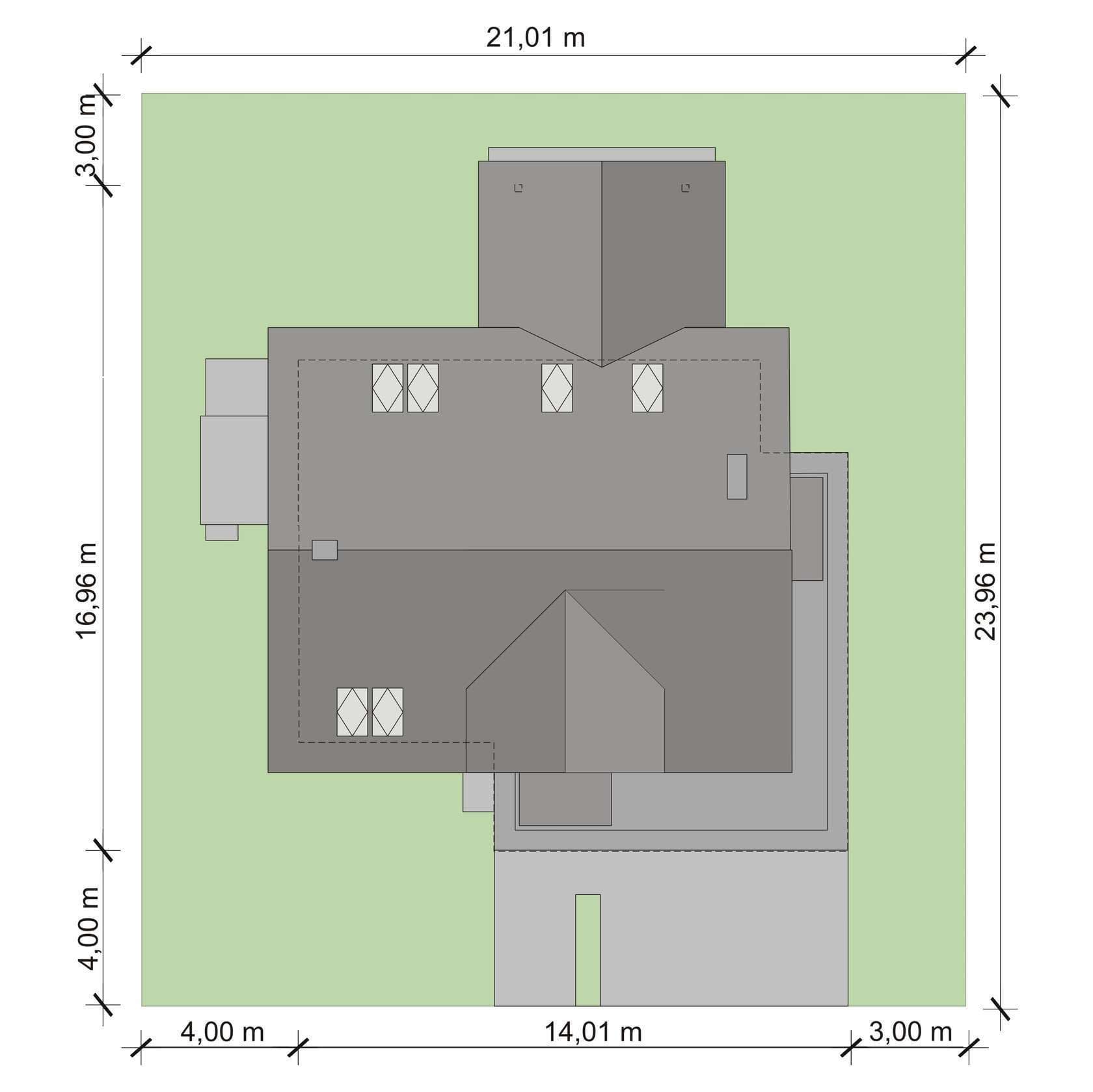

Rzut projektu Bernard 2 - Plan sytuacyjny

Dane techniczne

  • Powierzchnia użytkowa140.99 m²
  • Powierzchnia zabudowy176.55 m²
  • KominekTak
  • Liczba pokoi5
  • Powierzchnia dachu237.89 m²
  • KalenicaRównoległa
  • Kubatura496.97 m³
  • Długość domu16.98 m
  • Szerokość domu14.01 m
  • Wysokość domu8.57 m
  • PoddaszeUżytkowe
  • Minimalne wymiary działki23.98 x 21.01m
  • GarażDwustanowiskowy
  • Rodzaj dachuDwuspadowy
  • Kąt nach. dachu40°

Instalacja grzewcza

  • Instalacja grzewczakocioł gazowy kondensacyjny, dodatkowe źródło ciepła - kominek z płaszczem wodnym

Koszty budowy

  • Koszt budowy230132 zł
  • Stan surowy zamknięty230132 zł
  • Koszt instalacji64031 zł

Zawartość projektu

Dokonując zakupu w naszej Pracowni otrzymujecie Państwo 4 komplety dokumentacji architektoniczno – budowlanej zgodnej z normami budowlanymi , wykonanej przez doświadczonych inżynierów o uprawnieniach których zaświadczają dołączone do projektu dokumenty. Poszczególne egzemplarze są drukowane na wysokiej klasy sprzęcie i zapakowane w elegancką teczkę firmową. Poszczególne elementy dokumentacji to kolejno części:

architektoniczna– składają się na nią:

  • opis techniczny - zawiera rozwiązania funkcjonalne projektu, wielkości powierzchni ( całkowitej, zabudowy, użytkowej ), kubatury, wysokość kalenicy itp., proponowane rozwiązania materiałowe i wykończeniowe,
  • widoki elewacji obrazujące wygląd domu z każdej strony w skali 1:00
  • rzuty poziome kondygnacji ( rozmieszcze
  • rzut dachu w skali 1:100,
  • przekroje pionowe ze szczególnym uwzględnieniem miejsc charakterystycznych budynku wykonane w skali 1:50,
  • zestawienie stolarki drzwiowej i okiennej z ilościami i wymiarami.

konstrukcyjna – zawiera rysunki techniczne w rozpiętości skal od 1:20 do 1:100

  • opis techniczny rozwiązań konstrukcyjnych wraz z proponowanymi materiałami
  • rzuty fundamentów, stropów i więźby dachowej
  • rozwiązania detali konstrukcyjnych
  • obliczenia statyczne
  • zestawienia stali i drewna

instalacyjna – to szereg projektów branżowych, których rysunki wykonano w skali 1:100 prezentujących miedzy innymi rozmieszczenie elementów instalacji:

  • elektrycznej ,
  • wodno-kanalizacyjnej
  • gazowej,
  • centralnego ogrzewania.

projektowana charakterystyka energetyczna – wyliczana zgodnie z najnowszą metodologią obowiązującą od 3 października 2014 roku. Charakterystyka musi ona być adaptowana do lokalnych uwarunkowań przez osobę uprawnioną.

  • bilans mocy ,
  • właściwości cieplne przegród,
  • sprawności instalacji grzewczej,
  • wentylacja,
  • izolacja cieplna przewodów,

charakterystyka ekologiczna – zgodna z najnowszymi normami

  • zapotrzebowanie w wodę i odprowadzenie ścieków,
  • emisja zanieczyszczeń gazowych,
  • rodzaj i ilość wytwarzanych odpadów,
  • wentylacja,
  • izolacja cieplna przewodów,

analiza porównawcza systemów alternatywnych – zgodna z najnowszymi normami

Projektant adaptujący projekt gotowy może bez zgody autora wprowadzić następujące zmiany:

  • Wynikające z dostosowania budynku do warunków gruntowych.
  • Wymiarów fundamentów.
  • Wprowadzenie częściowego lub całkowitego podpiwniczenia budynku przy zachowaniu poziomu posadzki parteru na wysokości nie przekraczającej 50cm ponad poziom terenu.
  • Wymiarów przekrojów lub rozstawu elementów więźby dachowej wynikające z dostosowania budynku do strefy śniegowej lub wiatrowej.
  • Użycia innych materiałów na elementy konstrukcyjne budynku (ściany, stropy) pod warunkiem zachowania wymagań konstrukcji i ochrony cieplnej budynku oraz jego elewacji.
  • Warstw ścian zewnętrznych przy zachowaniu dopuszczalnego współczynnika przenikalności cieplnej
  • Zmiana kąta nachylenia dachu, a także zmiana kształtu dachu i jego konstrukcji
  • Zmiany sposobu ogrzewania domu i prowadzenia instalacji CO, zmiany instalacji wodno-kanalizacyjnej, gazowej, oraz elektrycznej (przy zachowaniu obowiązujących norm)
  • Materiałów wykończeniowych: posadzek, tynków, dachówki, izolacji cieplnej i przeciwwilgociowej – przy zachowaniu niezbędnych parametrów wytrzymałości ( szczególnie dla zmiany pokrycia dachowego) oraz parametrów przenikania ciepła
  • Rozwiązań funkcjonalnych wewnątrz budynku, oraz przesunięcia lub likwidacji ścian działowych
  • Zmiana lokalizacji, ilości i kształtu okien oraz drzwi.
  • Lustrzanego odbicia.
  • Zmiany szerokości biegów schodowych, liczby stopni i wymiarów schodów wewnętrznych.
  • Pokrycia dachowego z uwzględnieniem zaprojektowanych spadków i ciężaru pokrycia.
  • Technologia budowy ścian, murów, nadproży. Zmiany z zachowaniem wytrzymałości i izolacyjności przegród.
  • Zmiana kształtu, wielkości i usytuowania elementów takich jak tarasy, murki i donice przedstawione w projekcie oraz zmianyszerokości biegów schodowych, liczby stopni i wymiarów schodów zewnętrznych.
  • Zmiana wysokości ścianki kolankowej.
  • Zmiana usytuowania i ilości kominów.
  • Dobudowanie garażu lub wiaty garażowej.
  • Dobudowanie bądź usunięcie lukarny.
  • Dobudowanie lub usunięcie balkonu.
  • Dobudowanie lub usunięcie wykusza.
  • Zabudowanie podcienia.
  • Poszerzenie bądź zwężenie bryły budynku.

Dodatki

Bezpłatne dodatki

Gratis

Dziennik budowy

Gratis

Tablica informacyjna

Gratis

Zestaw umów

Gratis

Zmiany w projekcie

Płatne dodatki

Rekuperacja

350 zł

Ogrzewanie podłogowe

300 zł

Instalacja grzewcza - Paliwo stałe

200 zł

Ogrzewanie kominkowe z dystrybucją ciepłego powietrza

300 zł

Kosztorys inwestorski wersja elektroniczna

300 zł

Dodatkowy egzemplarz projektu

125 zł

Instalacja solarna

250 zł

Pompa ciepła

300 zł

Ogrzewanie kominkowe z płaszczem wodnym

200 zł
