Projekt domu Bernikla III z garażem
Rabat -470 zł
+9
- Typ projektuWolnostojący
- Powierzchnia użytkowa123.4 m²
- Kondygnacje
- GarażJednostanowiskowy
- DachDwuspadowy
- Kąt nach. dachu45°
- Odbicie lustrzaneTak
- Czas realizacjimax. czas realizacji 10 dni Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu

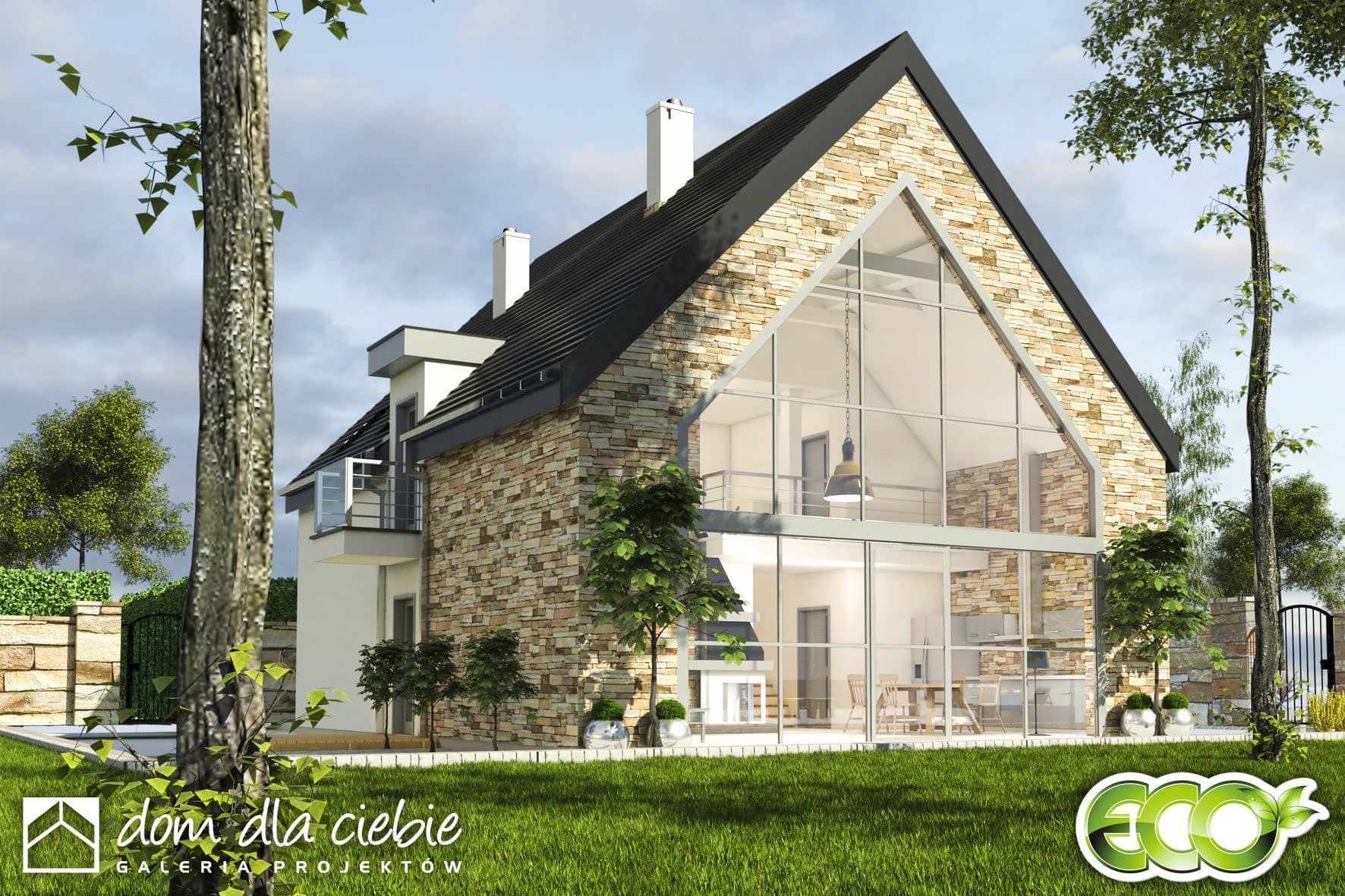

Projekt nowoczesnego domu jednorodzinnego Bernikla III zaprojektowano z myślą o 4-5 osobowej rodzinie.Strefa dzienna Bernikli III zaprojektowano jako jedno duże przestrzenne i przeszklone pomieszczenie. Bernikla III poza salonem , jadalnią i otwartą kuchnia posiada jeszcze na parterze pokój, łazienkę , przejściową garderobę do garażu i dalej kotłowni. Na piętrze przewidziano trzy sypialnie oraz sporą łazienkę i antresolę. Architektura zewnętrzna Bernikli jest bardzo spójna i zwarta. Ściana frontowa nie posiada żadnych okien. Doświetlenie większości domu rozwiązano poprzez duże przeszklenie ściany szczytowej.
Konstrukcja
fundamenty: betonowe
ściany zewnętrzne: porotherm+styropian termo organika
rodzaj stropu: teriva i
elewacje: tynk strukturalny
pokrycie dachu: dachówka cem. lub cer.
Rzuty

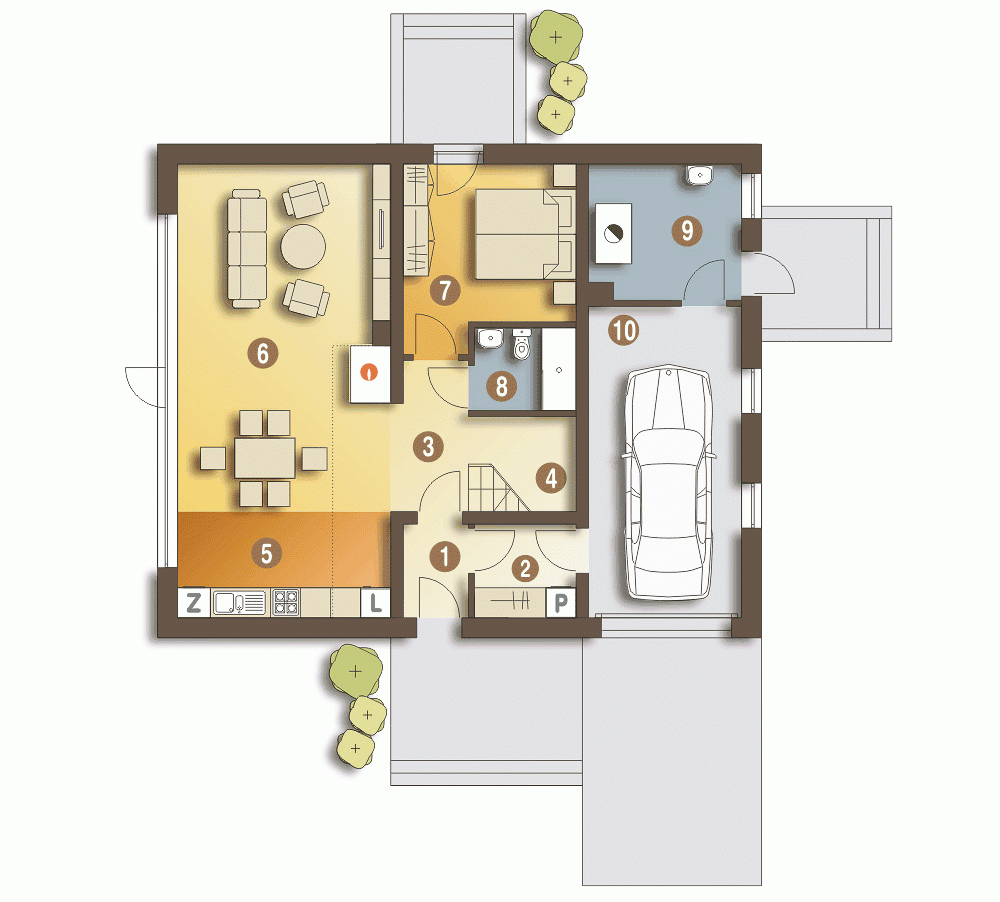

Parter
- m²
- 1. Wiatrołap2.3
- 2. Garderoba3.7
- 3. Hol4.3
- 4. Schody4
- 5. Kuchnia9
- 6. Salon+Jadalnia28.8
- 7. Pokój11.5
- 8. Łazienka3.3
- 9. Kotłownia*8
- 10. Garaż*19.2

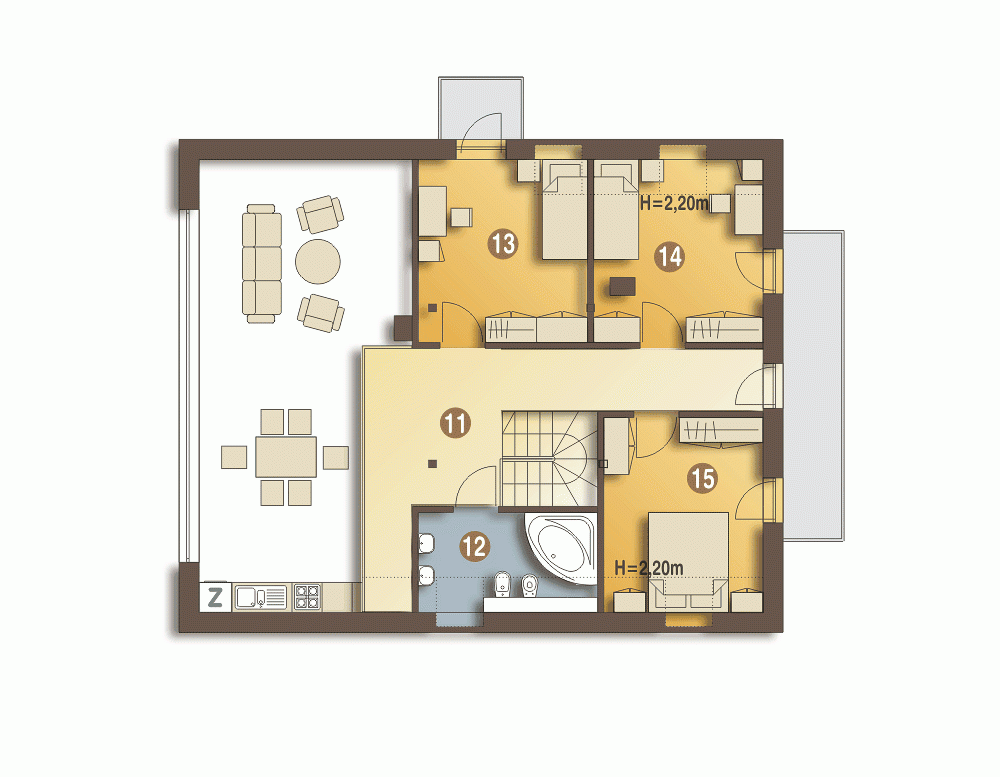

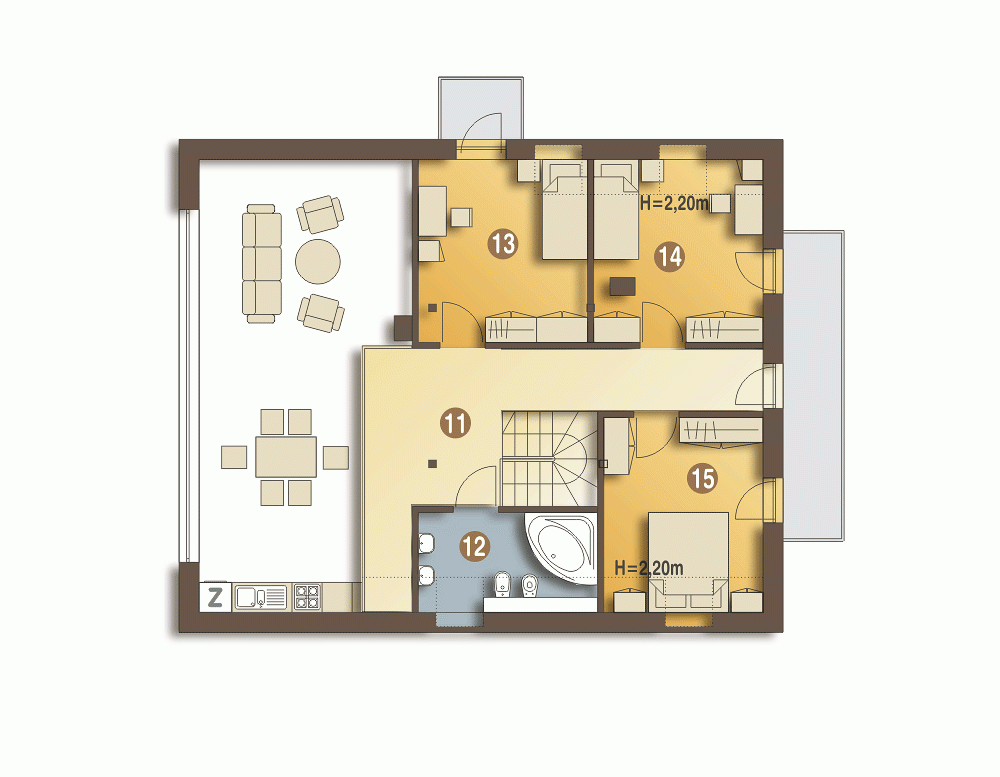

Piętro
- m²
- 11. Hol17.5
- 12. Łazienka5.6
- 13. Pokój11
- 14. Pokój10.8
- 15. Pokój11.5
Przekrój
- m
- Wysokość parteru2.6
- Wysokość poddasza1.5

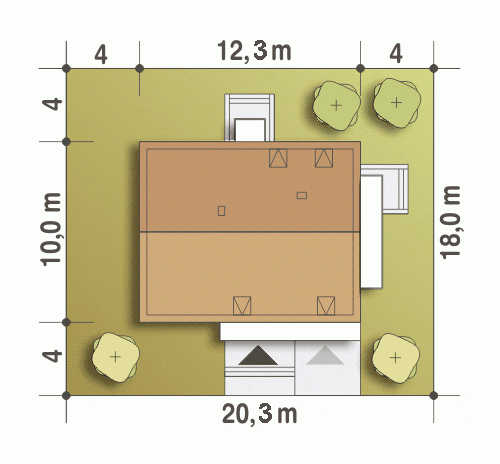

Usytuowanie na działce

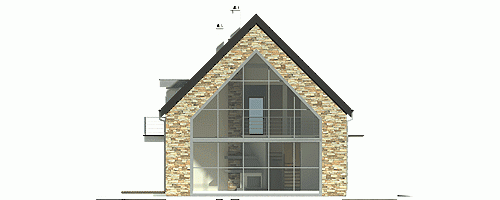

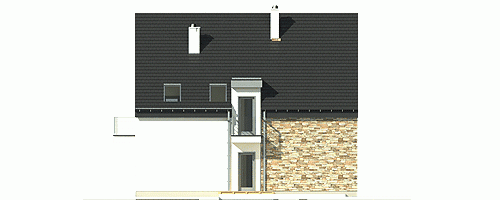

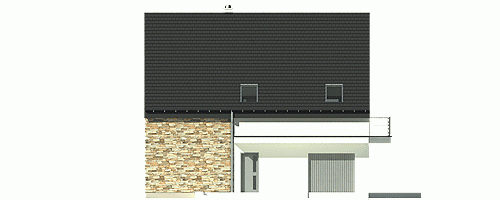

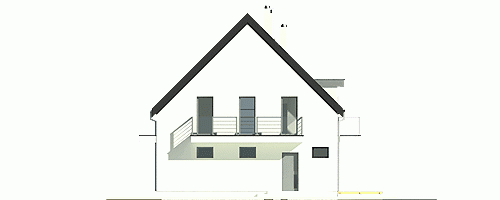

Elewacja
Elewacja
Elewacja
Elewacja
Dane techniczne
- Powierzchnia użytkowa123.4 m²
- Powierzchnia zabudowy122.8 m²
- KominekTak
- Liczba łazienek2
- Liczba pokoi5
- Powierzchnia dachu181 m²
- Kubatura396 m³
- Długość domu10 m
- Szerokość domu12.3 m
- Wysokość domu10.2 m
- Minimalne wymiary działki18 x 20.3m
- GarażJednostanowiskowy
- Rodzaj dachuDwuspadowy
- Kąt nach. dachu45°
Instalacja grzewcza
- Instalacja grzewczaGaz, Paliwo stałe
Zawartość projektu
Zgodnie ze znowelizowaną Ustawą Prawo Budowlane art.34 ust.3, na projekt budowlany składają się trzy części:
- projekt zagospodarowania działki lub terenu
- projekt architektoniczno-budowlany
- projekt techniczny
Nasze projekty oferujemy w 3 egzemplarzach, zawierających projekt architektoniczno-budowlany i projekt techniczny. Projekt zagospodarowania działki lub terenu nie wchodzi w skład projektu oferowanego do sprzedaży. Projekt ten należy zlecić we własnym zakresie lokalnemu projektantowi, który opracuje go na podstawie danych zawartych w projekcie architektoniczno-budowlanym i technicznym, po dostosowaniu projektu do warunków lokalnych i wymagań inwestora.
UWAGA: wszystkie egzemplarze projektu zabezpieczone są hologramami, w części rysunkowej posiadają nadruki zabezpieczające w kolorze zielonym. Zalecamy aby po otrzymaniu przesyłki kontrolować czy na pierwszych stronach projektu znajduje się hologram i czy na rysunkach widoczne są w/w nadruki potwierdzające oryginalność projektu.
Wyrażamy zgodę na wszelkie zmiany zgodne z obowiązującymi przepisami pod warunkiem wprowadzenia ich przez uprawnioną osobę.
Wszystkie zmiany wymienione powyżej powinny być naniesione na oryginał projektu katalogowego trwałą techniką graficzną w kolorze czerwonym lub dołączone jako aneks i podpisane przez osobę uprawnioną dokonująca adaptacji.
**ważne informacje
Projekt w fazie koncepcji dostępny z wydłużonym terminem realizacji. Przy zamówieniu ustalamy termin i pobieramy zadatek 50% podstawowej ceny projektu (jako koszty usługi przygotowania dokumentacji do standardu projektu gotowego, w przypadku rezygnacji z usługi, zadatek nie podlega zwrotowi).
Cena za dodatkowy egzemplarz projektu jest zależna od nazwy projektu!
