Bajkowy

4 240 zł

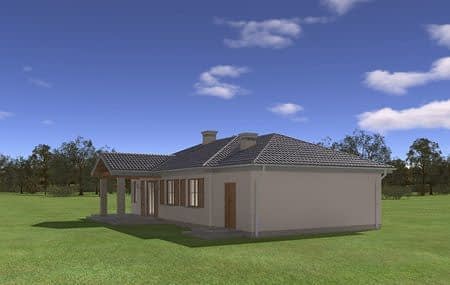

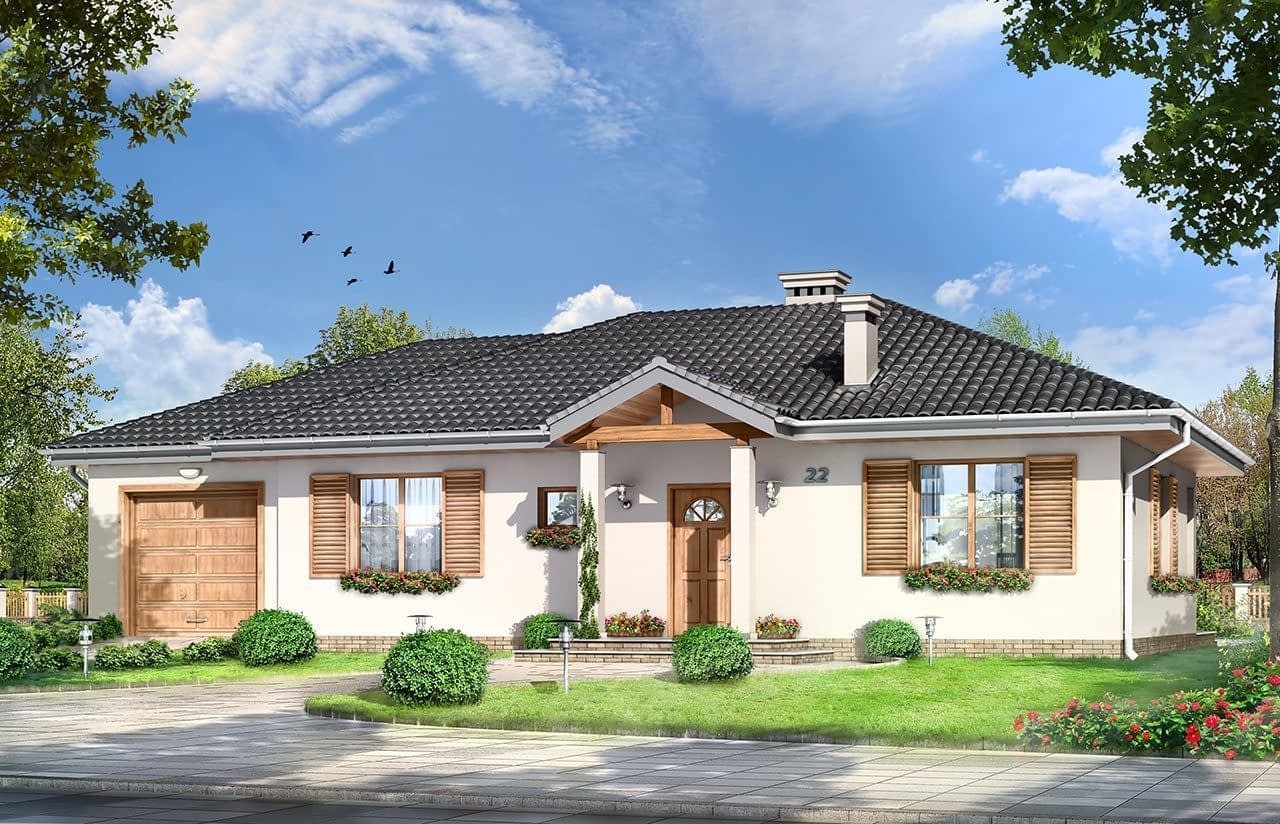

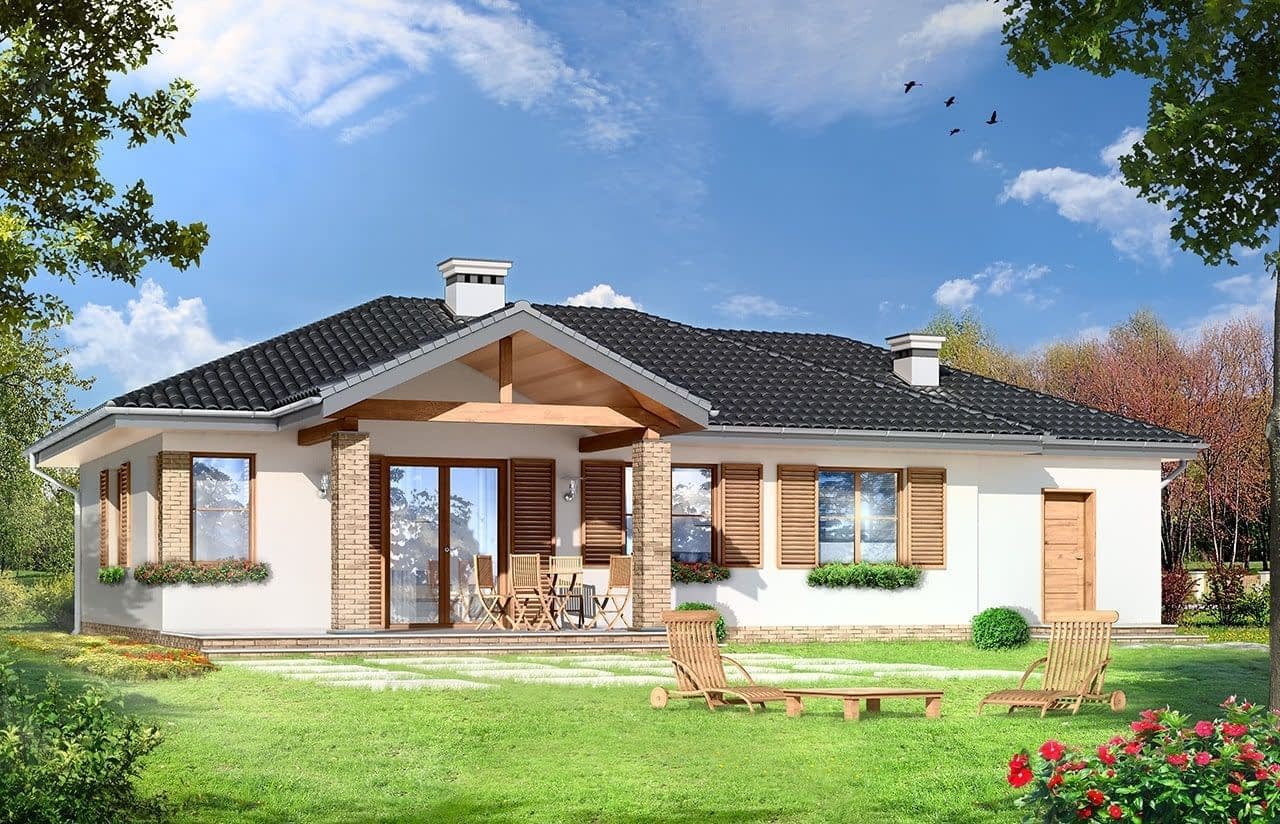

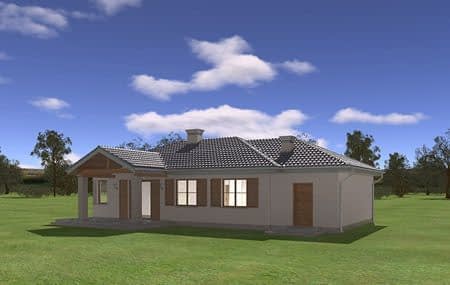

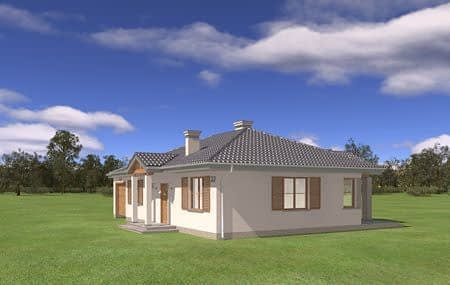

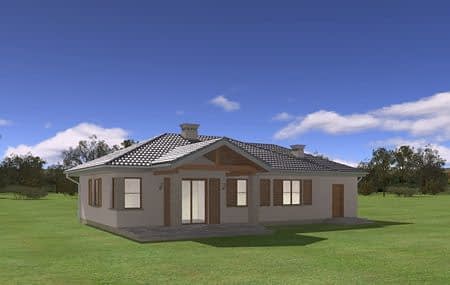

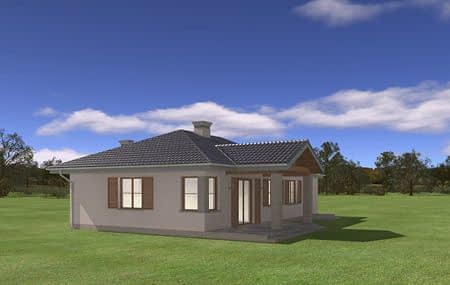

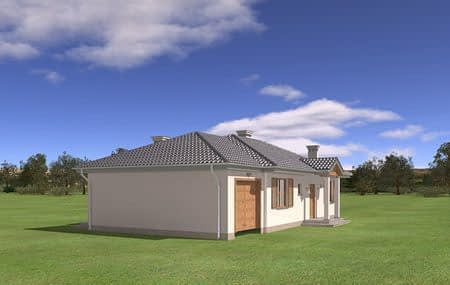

Projekt domu Bajkowy

Autor projektu:MG Projekt
Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
4 240 zł
Zadaj pytanie
  • Typ projektuLetniskowy
  • StylTradycyjny
  • Powierzchnia użytkowa104.05 m²
  • KondygnacjeParterowy, z poddaszem
  • GarażBez garażu
  • DachDwuspadowy
  • Kąt nach. dachu45°
  • Odbicie lustrzaneNie
  • Czas realizacjimax. czas realizacji 10 dni
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

Opis projektu

Projekt domu Bajkowy to propozycja dla 4-5 osobowej rodziny. Domek jest nieduży, ale spełnia wszystkie funkcje, którymi powinien charakteryzować się prawdziwy dom. Na parterze domu Bajkowy zaprojektowany został dodatkowy pokój, mogący spełniać funkcję gabinetu, sypialni babci lub pokoju gościnnego. Wiata opcjonalnie może być garażem. Zapraszamy do zapoznania się z pełną ofertą pracowni MG Projekt: projektu Bajkowy z podwójnym garażem, poszerzona wersja z garażem (projekt domu Bajkowy 2), komfortowa wersja (projekt domu Bajkowy 3), oraz odbicie lustrzane projektu.


Konstrukcja

  • Fundamentymonolityczne wylewane
  • Ściany zewnętrznepustaki beton komórkowy + styropian lub POROTHERM + styropian
  • Ściany wewnętrznepustaki beton komórkowy lub cegła
  • Stropżelbetowy Teriva
  • Elewacjetynk cienkopowłokowy, akrylowy lub mineralny
  • Pokrycie dachudachówka lub blacha dachówkowa

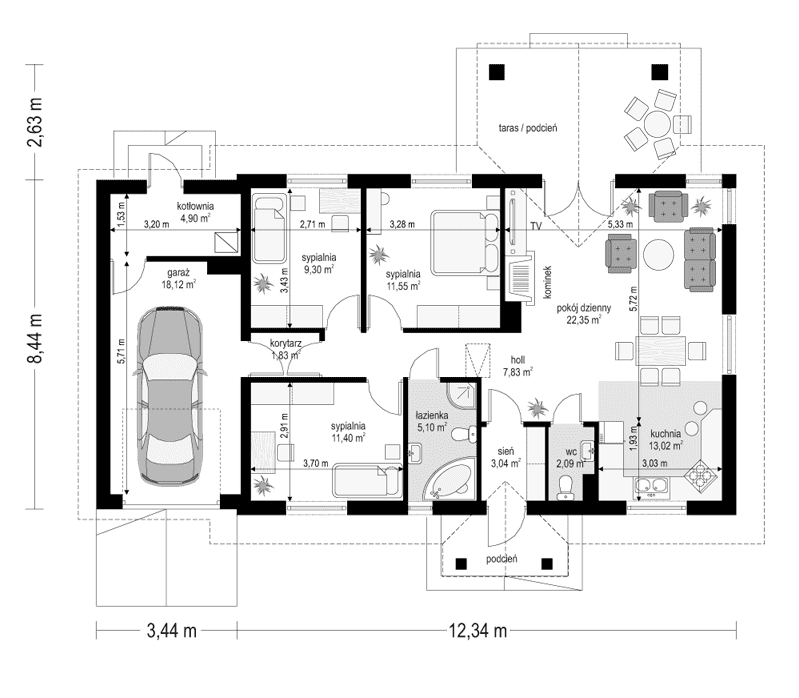

Rzuty

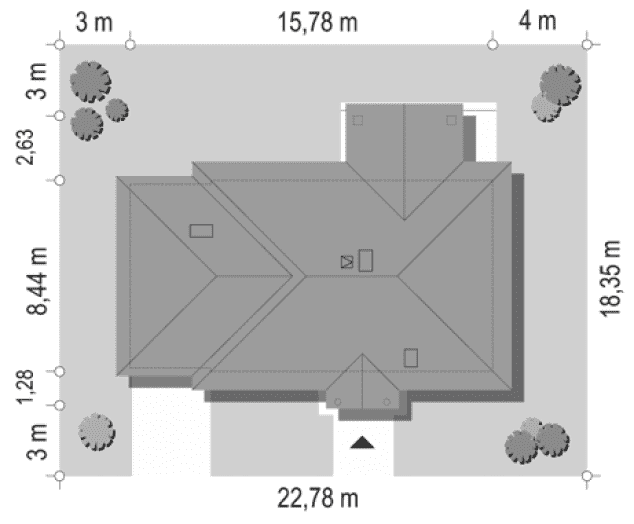

sytuacja

Rzut projektu Bajkowy - sytuacja

Dane techniczne

  • Powierzchnia użytkowa104.05 m²
  • Powierzchnia netto104.05 m²
  • Powierzchnia zabudowy98.12 m²
  • KominekTak
  • Liczba łazienek2
  • Liczba pokoi5
  • Powierzchnia dachu163.5 m²
  • Kubatura402 m³
  • Długość domu7.8 m
  • Szerokość domu12.8 m
  • Wysokość domu8.08 m
  • Poddaszeużytkowe
  • Minimalne wymiary działki15.93 x 19.8m
  • GarażBez garażu
  • Rodzaj dachuDwuspadowy
  • Kąt nach. dachu45°

Koszty budowy

  • Stan surowy115135 zł
  • Stan surowy zamknięty164394 zł
  • Koszt wykończenia178838 zł
  • Koszt instalacji68746 zł

Zawartość projektu

W komplecie nowej wersji dokumentacji projektowej znajdują się 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego

Projekt architektoniczno-budowlany zawierający:
-opis architektoniczny z elementami konstrukcji,
-część rysunkowa: rzut parteru, poddasza/piętra, rzut dachu w skali 1:100, przekroje skala 1:50,
elewacje skala 1:100.

Projekt techniczny zawierający:
-opis techniczny i konstrukcyjny (obliczenia statyczne - w zależności od projektu włączone w projekt lub stanowiące odrębną teczkę).

Część rysunkowa architektura i konstrukcja:
-rzuty fundamentów, parteru, poddasza, stropu, więźby, dachu / w skali 1:50,
-przekroje przez budynek / budynek skali 1:50,
-elewacje budynku / w skali 1:50 (*niektóre projekty posiadają rysunki w skali 1:100 lub 1:75),
-zestawienie stolarki budowlanej okiennej i drzwiowej,
-szczegóły konstrukcji i ewentualne szczegóły budowlane,

Część instalacyjna:
-część opisowa do projektów instalacji elektrycznych, wodno-kanalizacyjnych, grzewczych, gazowych (jeśli występują).

Część rysunkowa do projektów instalacji:
-schematy instalacji elektrycznych, schemat rozdzielni, plan instalacji odgromowej,
-schematy instalacji wodno-kanalizacyjnej i ciepłej wody,
-schematy instalacji grzewczych,
-schemat instalacji gazowej (jeśli występują).

Do projektu dołączane jest zestawienie materiałowe, z wykazem elementów drewnianych oraz stali budowlanej.
Do projektu dołączone są kopie uprawnień wszystkich projektantów, oraz aktualne zaświadczenia o przynależności do izb zawodowych.
Projekt zawiera oświadczenie projektantów o poprawności projektu w świetle Prawa Budowlanego, a także zawiera informację dotyczącą bezpieczeństwa i ochrony zdrowia ( BIOZ).
Do projektu dołączona jest także zgoda na zmiany adaptacyjne. Zgoda dołączana jest do każdego projektu bezpłatnie. Na Państwa życzenie zakres zgody na zmiany możemy dowolnie rozszerzyć.

Pracownia zezwala na następujące zmiany i odstępstwa od projektu architektoniczno-budowlanego w trakcie jego przystosowywania do lokalizacji:

  • Zmianę obrysu zewnętrznego ścian zewnętrznych.
  • Zmianę obrysu wewnętrznego ścian zewnętrznych.
  • Zmianę układu ścian wewnętrznych działowych.
  • Zmianę funkcji, ilości i usytuowania poszczególnych pomieszczeń na dowolnej kondygnacji w projekcie.
  • Zmianę ukształtowania, ilości i kąta nachylenia połaci dachowych.
  • Zmianę ilości, umiejscowienia i wielkości otworów okiennych i drzwiowych.
  • Zmianę rodzaju materiału i technologii wykonania ścian zewnętrznych oraz wewnętrznych oraz ścian fundamentowych.
  • Zmianę rodzaju i technologii wykonania stropów nad dowolną kondygnacją.
  • Zmianę umiejscowienia, kształtu i materiału wykonania schodów w budynku.
  • Zmianę wielkości, kształtu i materiałów, bądź likwidacja: tarasów, podestów i balkonów.
  • Likwidację lub dodanie dowolnej ilości:
    • lukarn,
    • wykuszy,
    • podcieni,
    • balkonów,
    • loggii,
    • kolumn,
    • pilastrów,
    • ganków,
    • werand.
  • Zmianę materiałów wykończeniowych, instalacyjnych, izolacyjnych.
  • Zmianę rodzaju pokrycia dachowego.
  • Doprojektowanie bądź likwidacja podpiwniczenia - częściowego lub całkowitego.
