Projekt domu Dom przy Alabastrowej 47
+1
- Typ projektuWolnostojący
- StylNowoczesny
- Powierzchnia użytkowa120 m²
- Kondygnacjez poddaszem
- GarażJednostanowiskowy
- DachDwuspadowy
- Kąt nach. dachu40°
- Odbicie lustrzaneTak
- Czas realizacjimax. czas realizacji 10 dni Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu

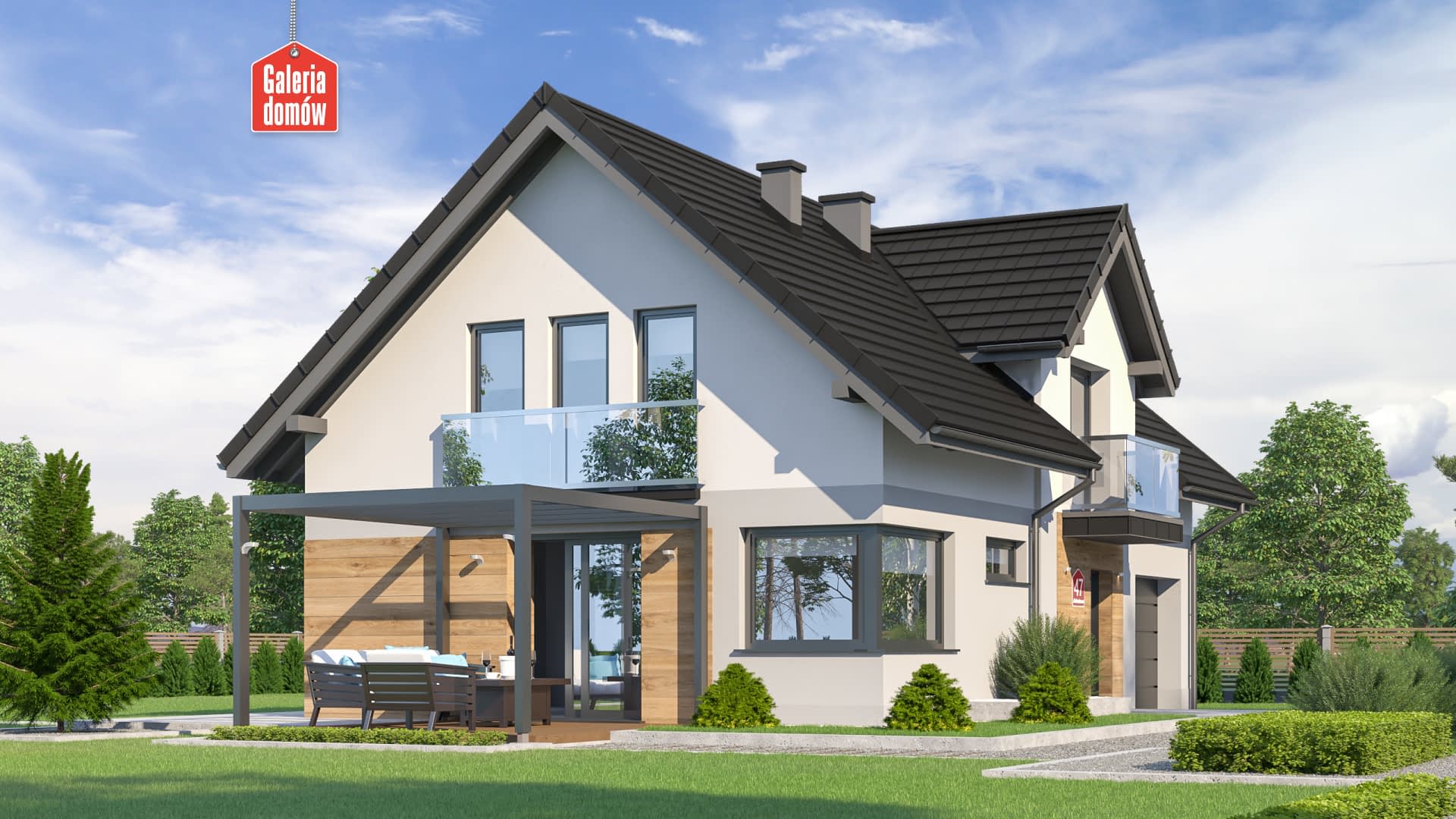

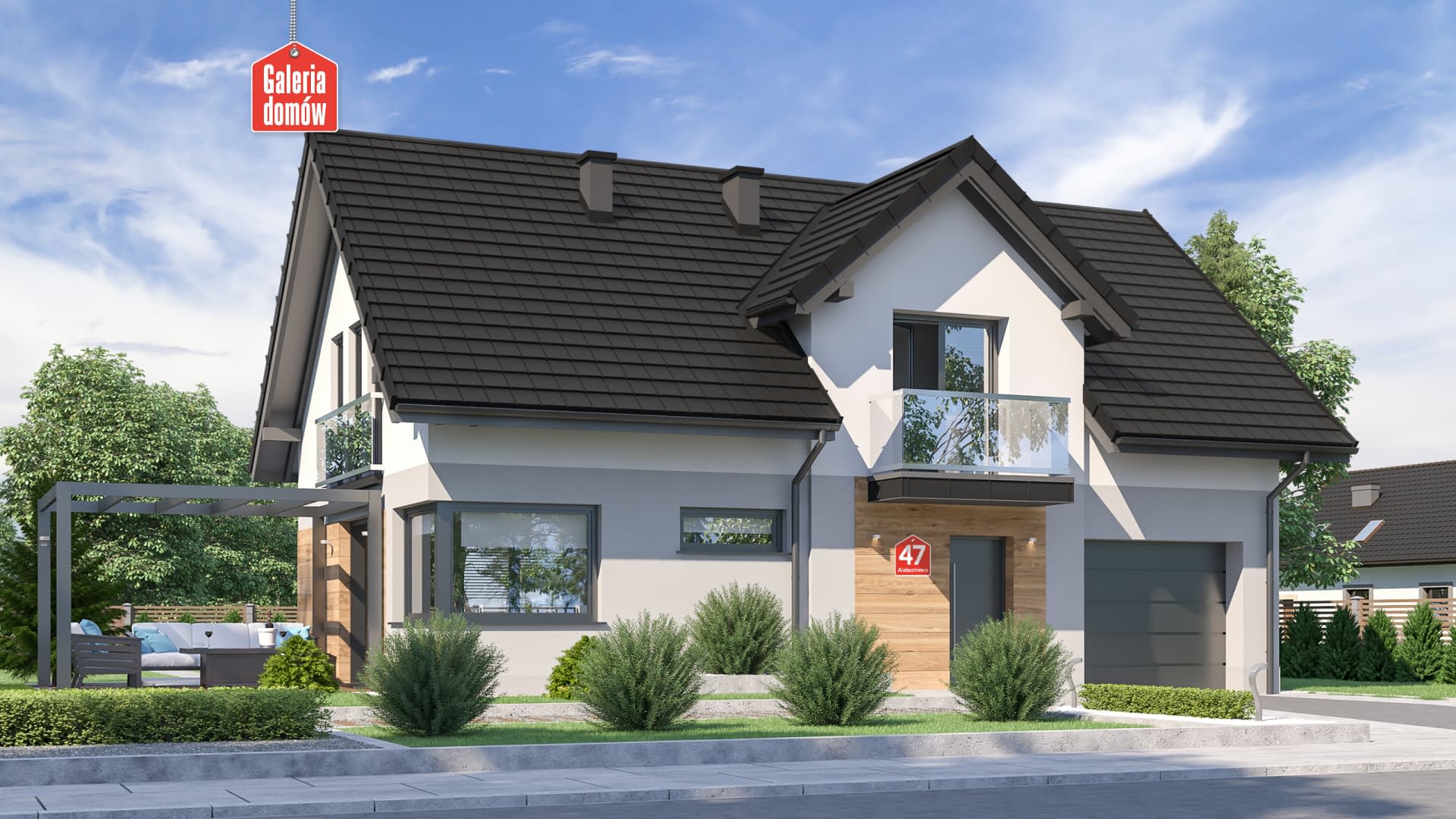

Dom przy Alabastrowej 47 to projekt nowoczesnego domu z użytkowym poddaszem, o zwartej bryle przykrytej dwuspadowym dachem z lukarną od frontu. Architektura nawiązuje do nowoczesnego stylu domów energooszczędnych. Komfort użytkowania zapewnia funkcjonalny podział wnętrza na strefę dzienną i nocną. Dom z powodzeniem można realizować nawet na niewielkich działkach. Minimalna szerokość działki potrzebna do wybudowania domu wynosi niecałe 22m. Salon doskonale skomunikowany jest z zieloną strefą ogrodu, dzięki przesuwnym drzwiom w systemie HS. Nad tarasem przewidziano nowoczesną pergolę, dającą w upalne dni odrobinę cienia. Parter oferuje również dużą kuchnię, kompletną łazienkę, dodatkowy pokój oraz kotłownię, garaż i pomieszczenie gospodarcze. Poddasze mieści trzy przytulne i jasne sypialnie. Jedna może zostać przeznaczona na sypialnie małżeńską, gdyż posiada prywatną garderobę. Poza tym do dyspozycji mamy jeszcze dodatkową garderobę dostępną dla wszystkich z poziomu korytarza oraz drugą łazienkę, z pomieszczeniem na pralnię. Dom przy Alabastrowej 47 jest zaprojektowany w technologii murowanej, posiada aktualną charakterystykę energetyczną wg WT 2021.Konstrukcja
Ściany zewnętrzne: pustak 25 cm, styropian 20 cm.Ściany nośne: pustak 25 cm.
Strop: monolityczny żelbetowy.
Dach: kąt nachylenia 40°, pokrycie - dachówka ceramiczna lub betonowa.
Rzuty

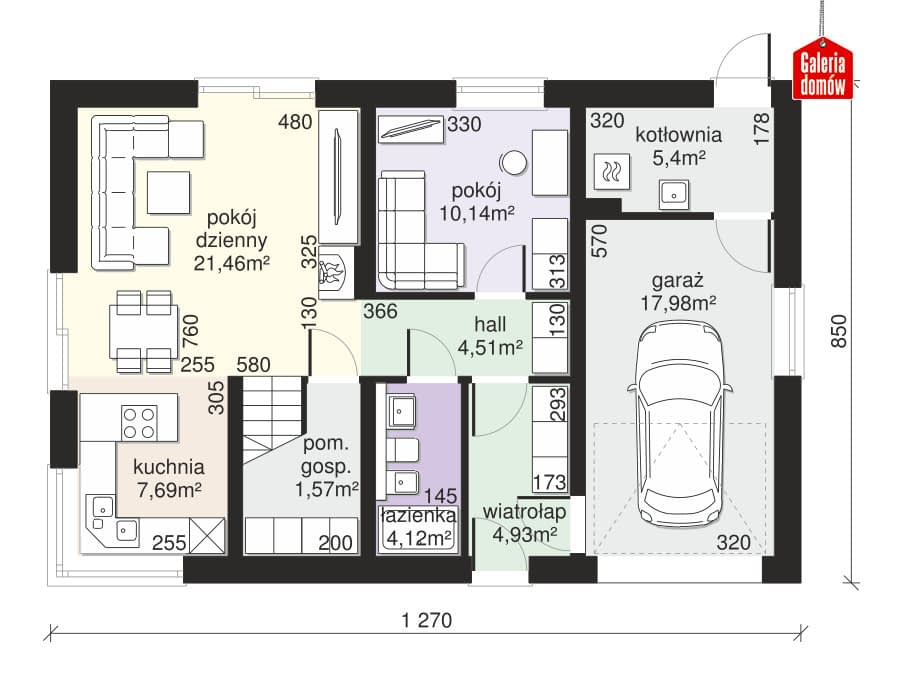

Parter
- 1 - Wiatrołap4.93 m²
- 2 - Hall4.51 m²
- 3 - Łazienka4.12 m²
- 4 - Pom. Gosp.1.57 m²
- 5 - Kuchnia7.69 m²
- 6 - Pokój dzienny21.46 m²
- 7 - Pokój10.14 m²
- 8 - Kotłownia5.4 m²
- 9 - Garaż17.98 m²

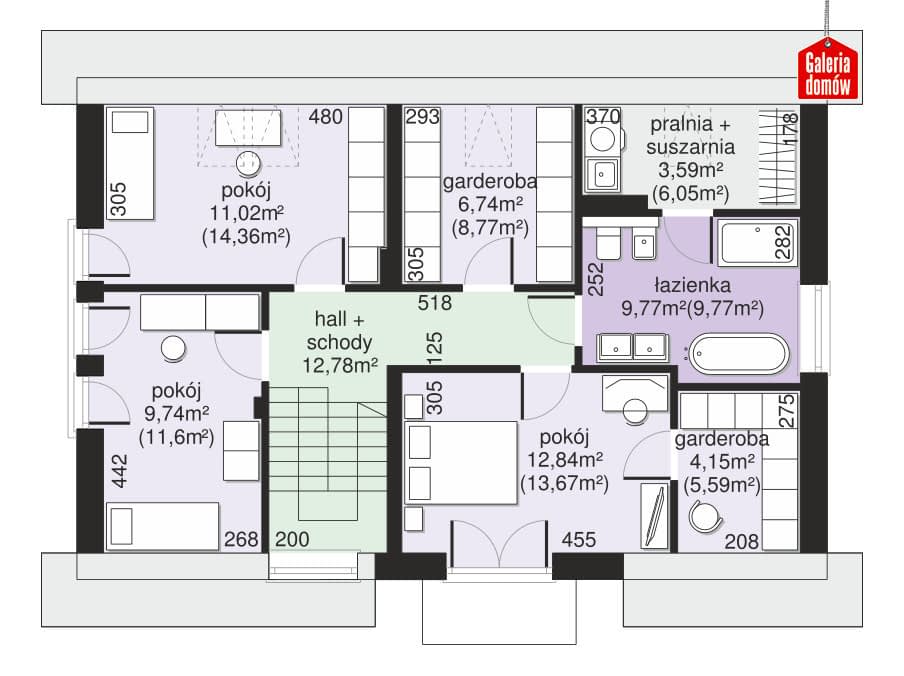

Poddasze
- 1 - Hall + schody12.78 m²
- 2 - Pokój9.74 m²
- 3 - Pokój11.02 m²
- 4 - Garderoba6.74 m²
- 5 - Pralnia + suszarnia3.59 m²
- 6 - Łazienka9.77 m²
- 7 - Garderoba4.15 m²
- 8 - Pokój12.84 m²

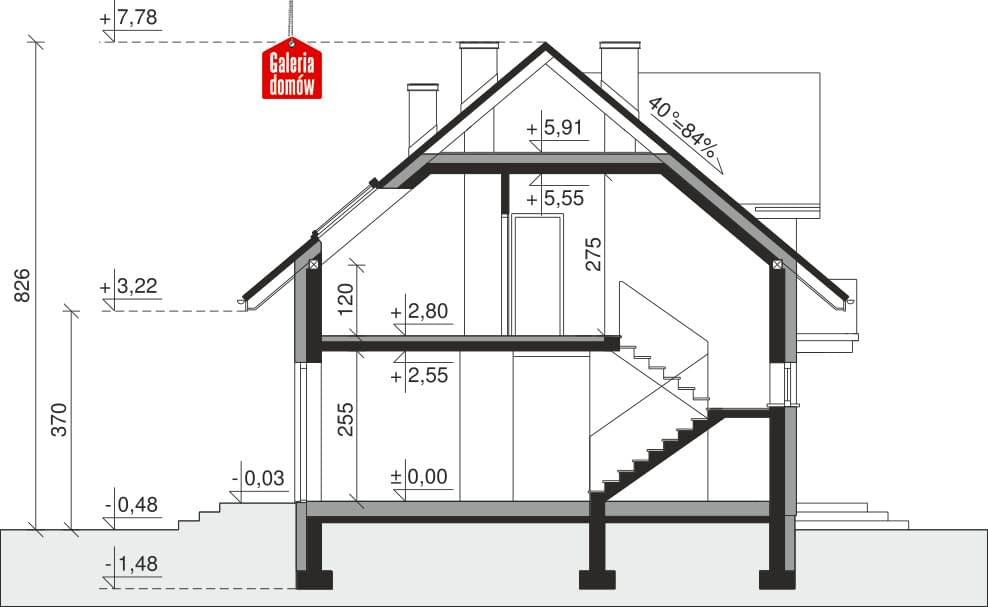

Przekrój

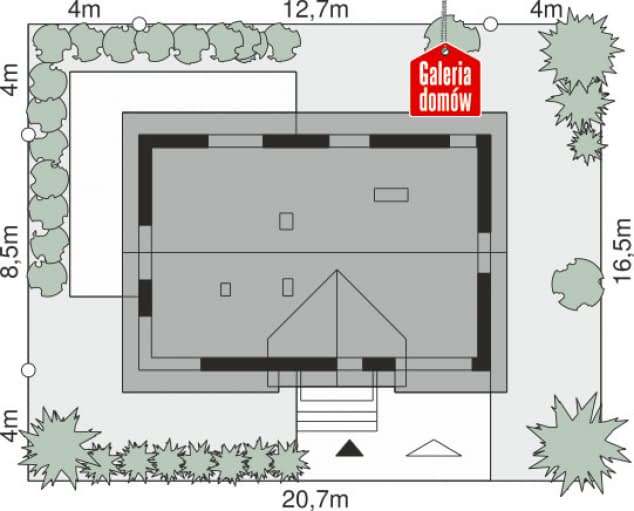

Sytuacja
Dane techniczne
- Powierzchnia użytkowa120 m²
- Powierzchnia zabudowy108.59 m²
- KominekTak
- Liczba łazienek2
- Liczba pokoi5
- Kubatura621.29 m³
- Wysokość domu8.26 m
- Minimalne wymiary działki20.7 x 16.5m
- GarażJednostanowiskowy
- Rodzaj dachuDwuspadowy
- Kąt nach. dachu40°
Instalacja grzewcza
- Instalacja grzewczainstalacja solarna, instalacja wentylacji mechanicznej
Zawartość projektu
Każdy egzemplarz dokumentacji składa się z z 6 egzemplarzy.Architekt wykonujący przystosowanie projektu gotowego tworzy projekt budowlany składający się z dwóch części - projektu architektoniczno-budowlanego (3 egzemplarze) oraz projektu technicznego (3 egzemplarze).
Projekt gotowy zawiera:
-projekt architektoniczny - zawierający opis oraz rysunki techniczne,
-projekt konstrukcyjny - składający się z opisu, obliczeń statycznych, rysunków oraz zestawień stali konstrukcyjnej i elementów więźby
-projekt wewnętrznych instalacji sanitarnych i grzewczych obejmujący instalacje: c.o., wodną, kanalizacyjną i gazową - zawierający opis, rysunki techniczne i zestawienia materiałów
-projekt wewnętrznej instalacji elektrycznej i odgromowej - składający się z opisu oraz rysunków technicznych.
We wszystkich egzemplarzach znajdą Państwo dołączony komplet uprawnień oraz niezbędne zaświadczenia projektantów o wpisach do izb zawodowych.
Zgoda na zmiany w pełnym zakresie dołączana jest automatycznie do projektu gotowego. Projektant dokonujący adaptacji projektu może wprowadzić następujące zmiany:
- wynikające z dostosowania budynku do warunków lokalnych
- zmiana technologii w zakresie użytych materiałów
- zmiana ilości, wielkości i usytuowania otworów okiennych i drzwiowych
- zmiana funkcji niektórych pomieszczeń
- zmiana wysokości pomieszczeń
- przesunięcie lub likwidacja niektórych ścian działowych
- zmiana obrysu zewnętrznego budynku
- adaptacja poddasza na cele mieszkalne
- zmiana wysokości ścian kolankowych
- zmiana geometrii połaci dachowych: kąta nachylenia, ilości i układu połaci dachowych (np. zmiana z wielospadowego, na dwuspadowy lub odwrotnie)
- zmiana lukarn na okna połaciowe (lub odwrotnie)
- zmiany szerokości biegów schodowych, liczby stopni i wymiarów schodów
- instalacji wewnętrznych
- zmiana ilości, wielkości i usytuowania trzonów kominowych
- zmiana wielkości i kształtu tarasów zewnętrznych
- wprowadzenie częściowego (całkowitego) podpiwniczenia budynku lub rezygnacja z podpiwniczenia
- dobudowanie garażu (wiaty garażowej) lub rezygnacja z garażu
- wykonanie lustrzanego odbicia
- likwidacja lub dodanie balkonu
- zmiana formy wejścia do budynku
- dobudowa do istniejącego budynku lub zestawienie w zabudowie bliźniaczej
- zmiana sposobu użytkowania budynku
- zmiany w układzie konstrukcji budynku na podstawie opracowania przez uprawnionego inżyniera budownictwa lądowego
Zmiany powyższe powinny być zaznaczone kolorem czerwonym w projekcie gotowym i podpisane przez osobę uprawnioną. W uzasadnionych przypadkach należy wykonać rysunki zamienne. Za zakres i poprawność przystosowania projektu gotowego (w tym wprowadzonych zmian) oraz za jego zgodność z obowiązującymi normami i przepisami budowlanymi w dniu składania projektu do zatwierdzenia, odpowiedzialność ponosi projektant przystosowujący projekt gotowy. Obowiązki z tytułu sprawowania nadzoru autorskiego przyjmuje na siebie projektant przystosowujący projekt gotowy.
