Projekt domu Dom przy Alabastrowej 51
+2
- Typ projektuWolnostojący
- StylTradycyjny
- Powierzchnia użytkowa125 m²
- Kondygnacjez poddaszem
- GarażJednostanowiskowy
- DachDwuspadowy
- Kąt nach. dachu40°
- Odbicie lustrzaneTak
- Czas realizacjimax. czas realizacji 10 dni Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu
Dom przy Alabastrowej 51 to gotowy projekt domu z użytkowym poddaszem, o zwartej bryle przykrytej dwuspadowym dachem. Projekt należy do grupy domów energooszczędnych, zawiera wentylację mechaniczną z rekuperacją oraz schemat instalacji solarnej. Estetyką nawiązuje do tradycyjnej stylistyki, kładąc nacisk na szlachetne materiały, takie jak dekoracyjna cegła, drewno, czy kute, stalowe balkony. Komfort użytkowania zapewnia funkcjonalny podział wnętrza na strefę dzienną i nocną. Na parterze znajduje się salon, doskonale doświetlony dzięki szerokim przeszkleniom. Z otwartej przestrzeni dziennej można wyjść na taras. Parter oferuje dużą kuchnię, łazienkę oraz dodatkowy pokój. Pomieszczenia pomocnicze to kotłownia i garaż z jednym miejscem postojowym oraz pomieszczenie gospodarcze, zlokalizowane pod schodami. Na poddaszu zaprojektowano trzy przytulne i jasne sypialnie oraz drugą łazienkę, z pomieszczeniem na pralnię. Do dyspozycji mieszkańców oddano ponadto dużą garderobę, dostępną z korytarza. Gotowy projekt domu przy Alabastrowej 51 to ekonomiczny i energooszczędny dom zaprojektowany w technologii murowanej, posiadający aktualną charakterystykę energetyczną według WT 2021. Doskonałe rozwiązanie dla 4-5 osobowej rodziny ceniącej jakość i nienaganny styl. Szczegóły projektu na https://www.galeriadomow.pl/projekty-domow/projekt-dom-przy-alabastrowej-51.htmlKonstrukcja
Ściany zewnętrzne: pustak 25 cm, styropian 20 cm.Ściany nośne: pustak 25 cm.
Strop: monolityczny żelbetowy.
Dach: kąt nachylenia 40°, pokrycie - dachówka ceramiczna lub betonowa.
Rzuty

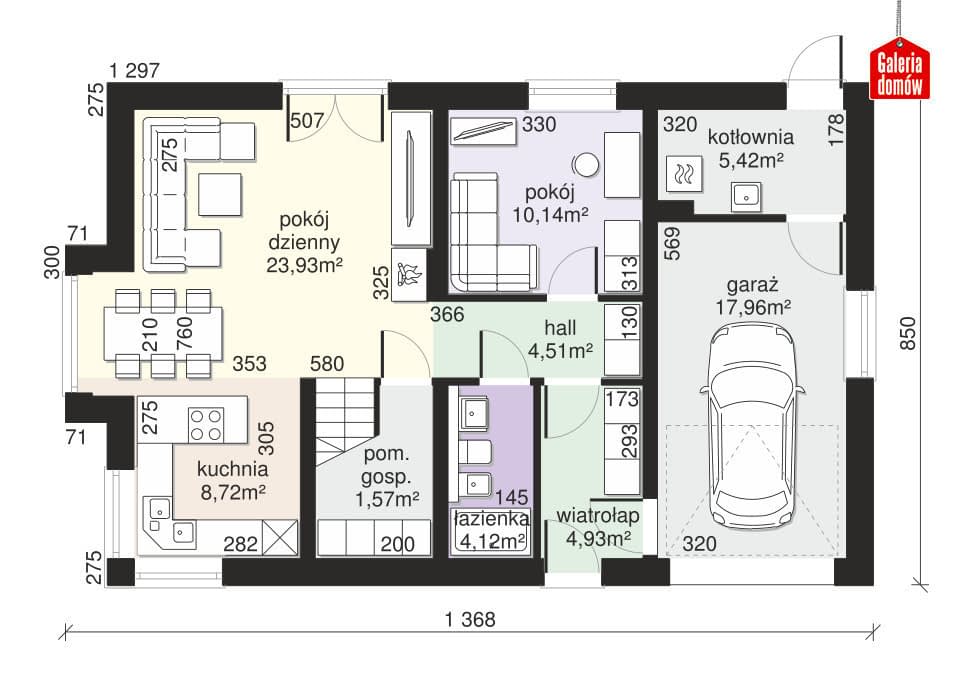

Parter
- 1 - Wiatrołap4.93 m²
- 2 - Hall4.51 m²
- 3 - Łazienka4.12 m²
- 4 - Pom. gosp.1.57 m²
- 5 - Kuchnia8.72 m²
- 6 - Pokój dzienny23.93 m²
- 7 - Pokój10.14 m²
- 8 - Kotłownia5.42 m²
- 9 - Garaż17.96 m²

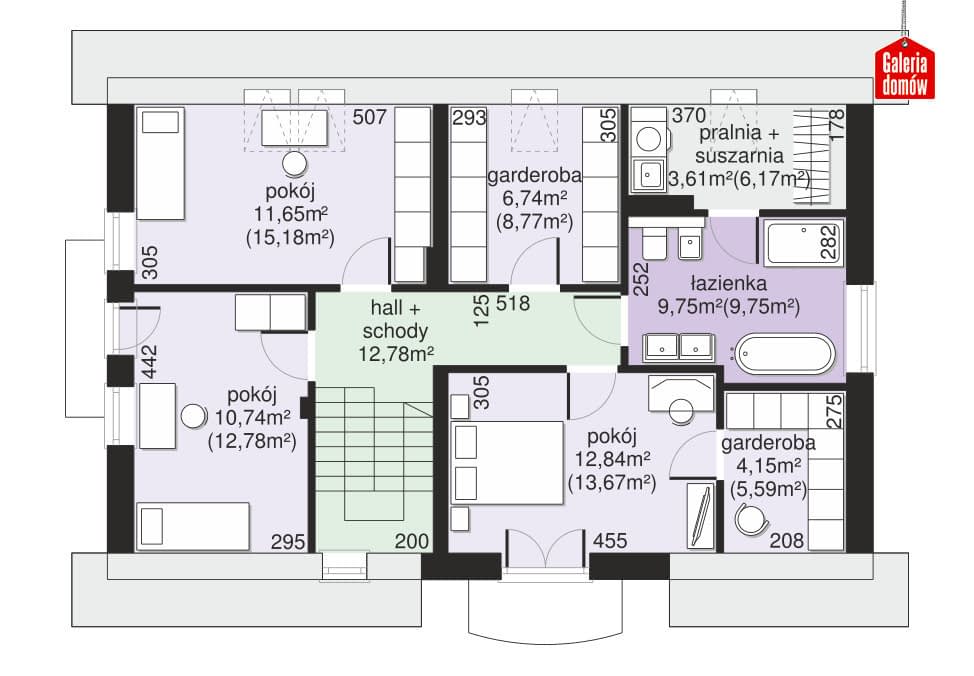

Poddasze
- 1 - Hall + schody12.78 m²
- 2 - Pokój10.74 m²
- 3 - Pokój11.65 m²
- 4 - Garderoba6.74 m²
- 5 - Pralnia + suszarnia3.59 m²
- 6 - Łazienka9.77 m²
- 7 - Garderoba4.15 m²
- 8 - Pokój12.84 m²

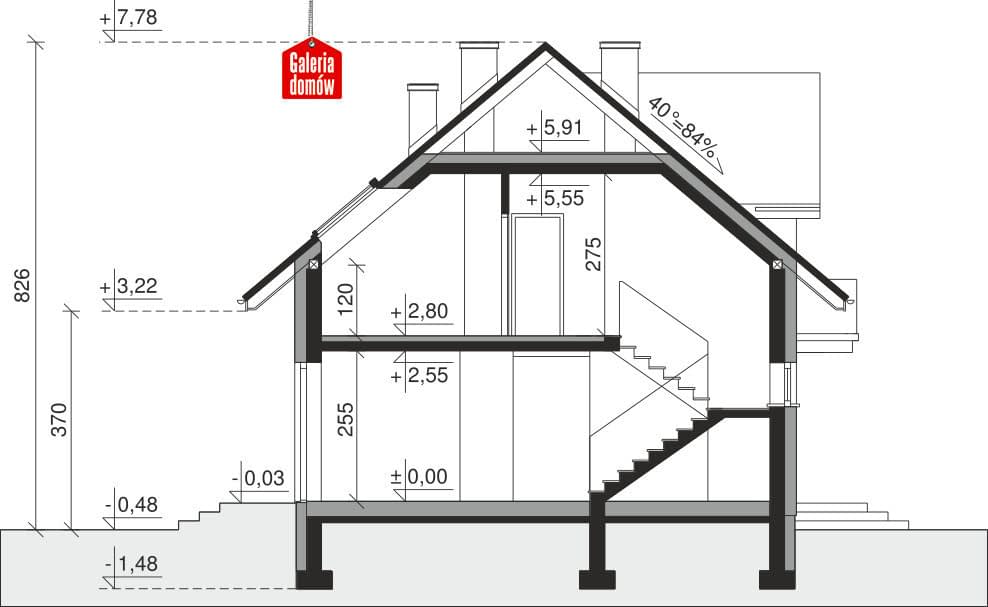

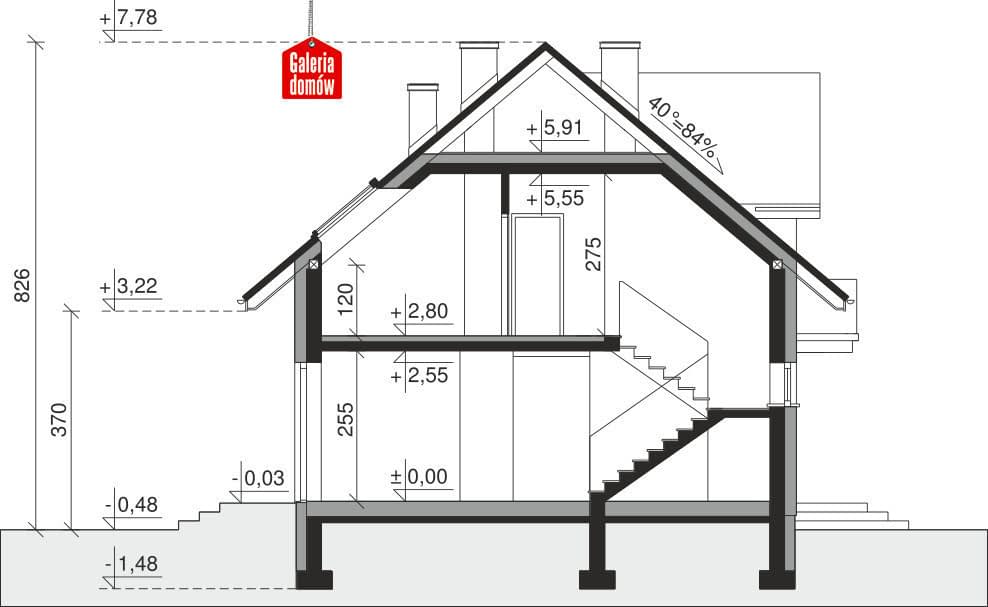

Przekrój

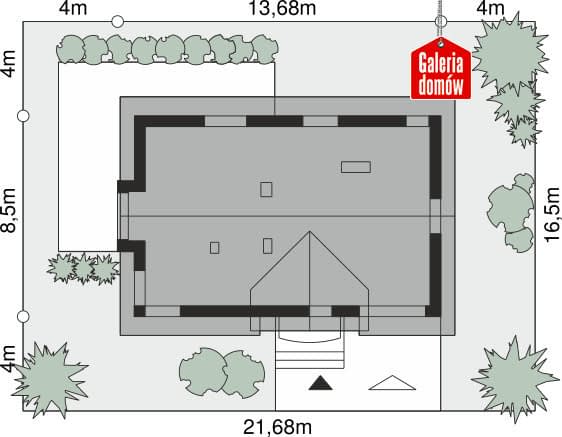

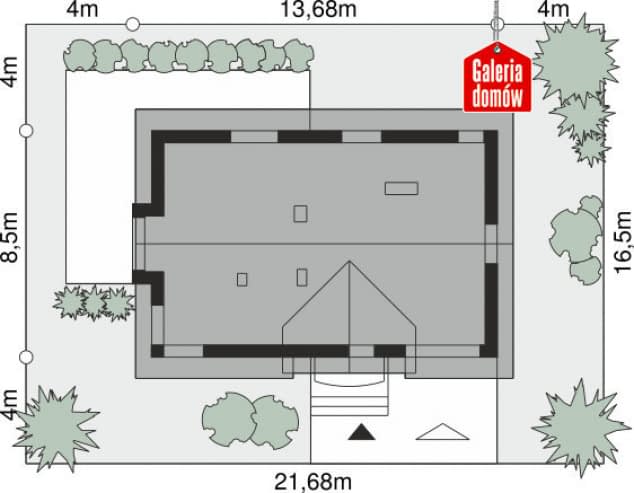

Sytuacja
Dane techniczne
- Powierzchnia użytkowa125 m²
- Powierzchnia zabudowy113.04 m²
- KominekTak
- Liczba łazienek2
- Liczba pokoi6
- Kubatura637.24 m³
- Wysokość domu8.26 m
- Minimalne wymiary działki21.68 x 16.05m
- GarażJednostanowiskowy
- Rodzaj dachuDwuspadowy
- Kąt nach. dachu40°
Instalacja grzewcza
- Instalacja grzewczainstalacja solarna, instalacja wentylacji mechanicznej
Zawartość projektu
Każdy egzemplarz dokumentacji składa się z z 6 egzemplarzy.Architekt wykonujący przystosowanie projektu gotowego tworzy projekt budowlany składający się z dwóch części - projektu architektoniczno-budowlanego (3 egzemplarze) oraz projektu technicznego (3 egzemplarze).
Projekt gotowy zawiera:
-projekt architektoniczny - zawierający opis oraz rysunki techniczne,
-projekt konstrukcyjny - składający się z opisu, obliczeń statycznych, rysunków oraz zestawień stali konstrukcyjnej i elementów więźby
-projekt wewnętrznych instalacji sanitarnych i grzewczych obejmujący instalacje: c.o., wodną, kanalizacyjną i gazową - zawierający opis, rysunki techniczne i zestawienia materiałów
-projekt wewnętrznej instalacji elektrycznej i odgromowej - składający się z opisu oraz rysunków technicznych.
We wszystkich egzemplarzach znajdą Państwo dołączony komplet uprawnień oraz niezbędne zaświadczenia projektantów o wpisach do izb zawodowych.
Zgoda na zmiany w pełnym zakresie dołączana jest automatycznie do projektu gotowego. Projektant dokonujący adaptacji projektu może wprowadzić następujące zmiany:
- wynikające z dostosowania budynku do warunków lokalnych
- zmiana technologii w zakresie użytych materiałów
- zmiana ilości, wielkości i usytuowania otworów okiennych i drzwiowych
- zmiana funkcji niektórych pomieszczeń
- zmiana wysokości pomieszczeń
- przesunięcie lub likwidacja niektórych ścian działowych
- zmiana obrysu zewnętrznego budynku
- adaptacja poddasza na cele mieszkalne
- zmiana wysokości ścian kolankowych
- zmiana geometrii połaci dachowych: kąta nachylenia, ilości i układu połaci dachowych (np. zmiana z wielospadowego, na dwuspadowy lub odwrotnie)
- zmiana lukarn na okna połaciowe (lub odwrotnie)
- zmiany szerokości biegów schodowych, liczby stopni i wymiarów schodów
- instalacji wewnętrznych
- zmiana ilości, wielkości i usytuowania trzonów kominowych
- zmiana wielkości i kształtu tarasów zewnętrznych
- wprowadzenie częściowego (całkowitego) podpiwniczenia budynku lub rezygnacja z podpiwniczenia
- dobudowanie garażu (wiaty garażowej) lub rezygnacja z garażu
- wykonanie lustrzanego odbicia
- likwidacja lub dodanie balkonu
- zmiana formy wejścia do budynku
- dobudowa do istniejącego budynku lub zestawienie w zabudowie bliźniaczej
- zmiana sposobu użytkowania budynku
- zmiany w układzie konstrukcji budynku na podstawie opracowania przez uprawnionego inżyniera budownictwa lądowego
Zmiany powyższe powinny być zaznaczone kolorem czerwonym w projekcie gotowym i podpisane przez osobę uprawnioną. W uzasadnionych przypadkach należy wykonać rysunki zamienne. Za zakres i poprawność przystosowania projektu gotowego (w tym wprowadzonych zmian) oraz za jego zgodność z obowiązującymi normami i przepisami budowlanymi w dniu składania projektu do zatwierdzenia, odpowiedzialność ponosi projektant przystosowujący projekt gotowy. Obowiązki z tytułu sprawowania nadzoru autorskiego przyjmuje na siebie projektant przystosowujący projekt gotowy.
