- Typ projektuWolnostojący
- StylNowoczesny
- Powierzchnia użytkowa120 m²
- Kondygnacjez poddaszem
- GarażJednostanowiskowy
- DachDwuspadowy
- Kąt nach. dachu40°
- Odbicie lustrzaneTak
- Czas realizacjimax. czas realizacji 10 dni Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu

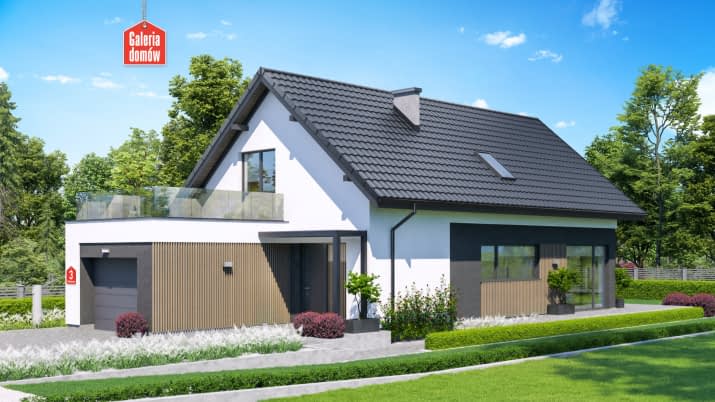

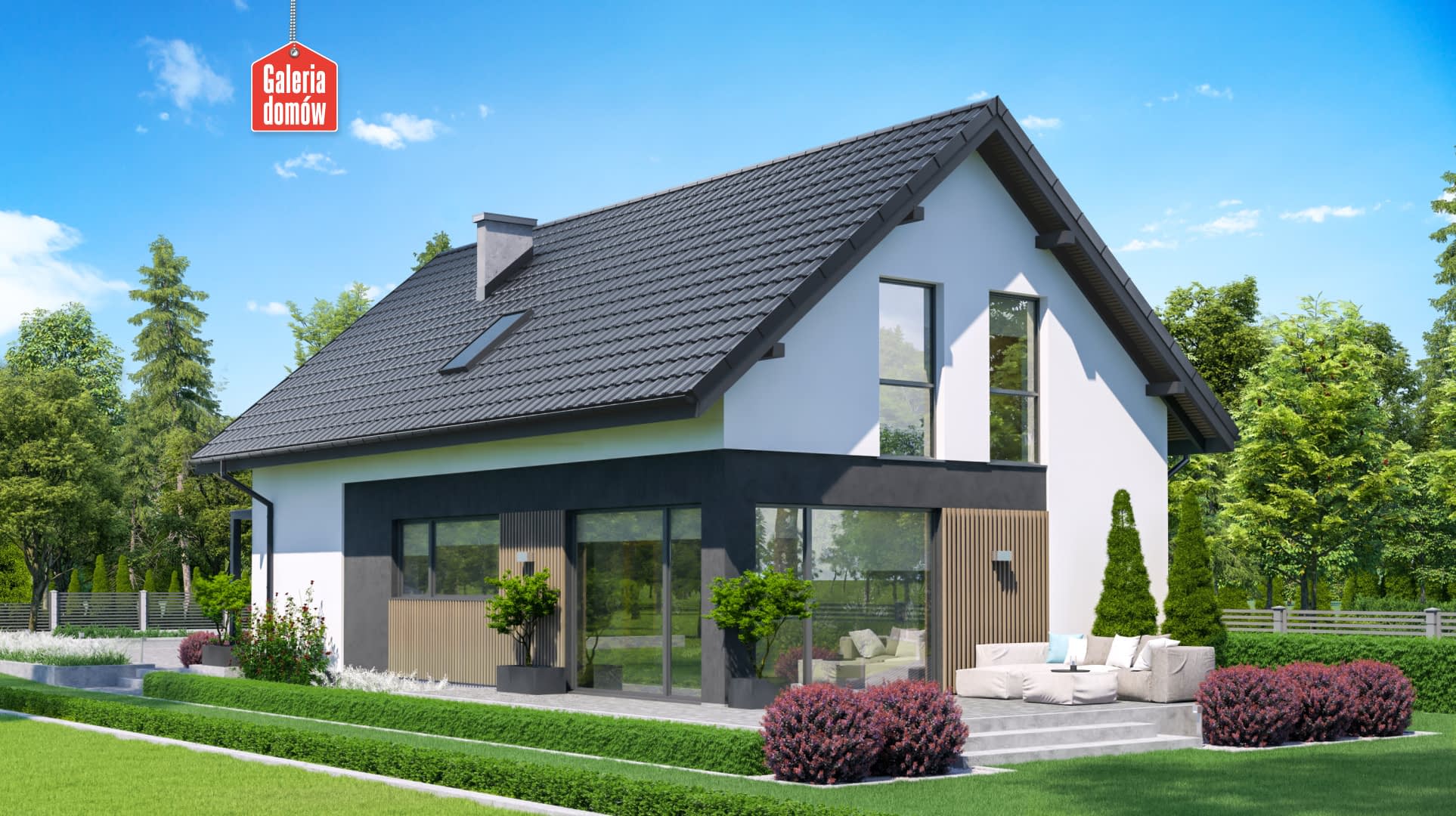

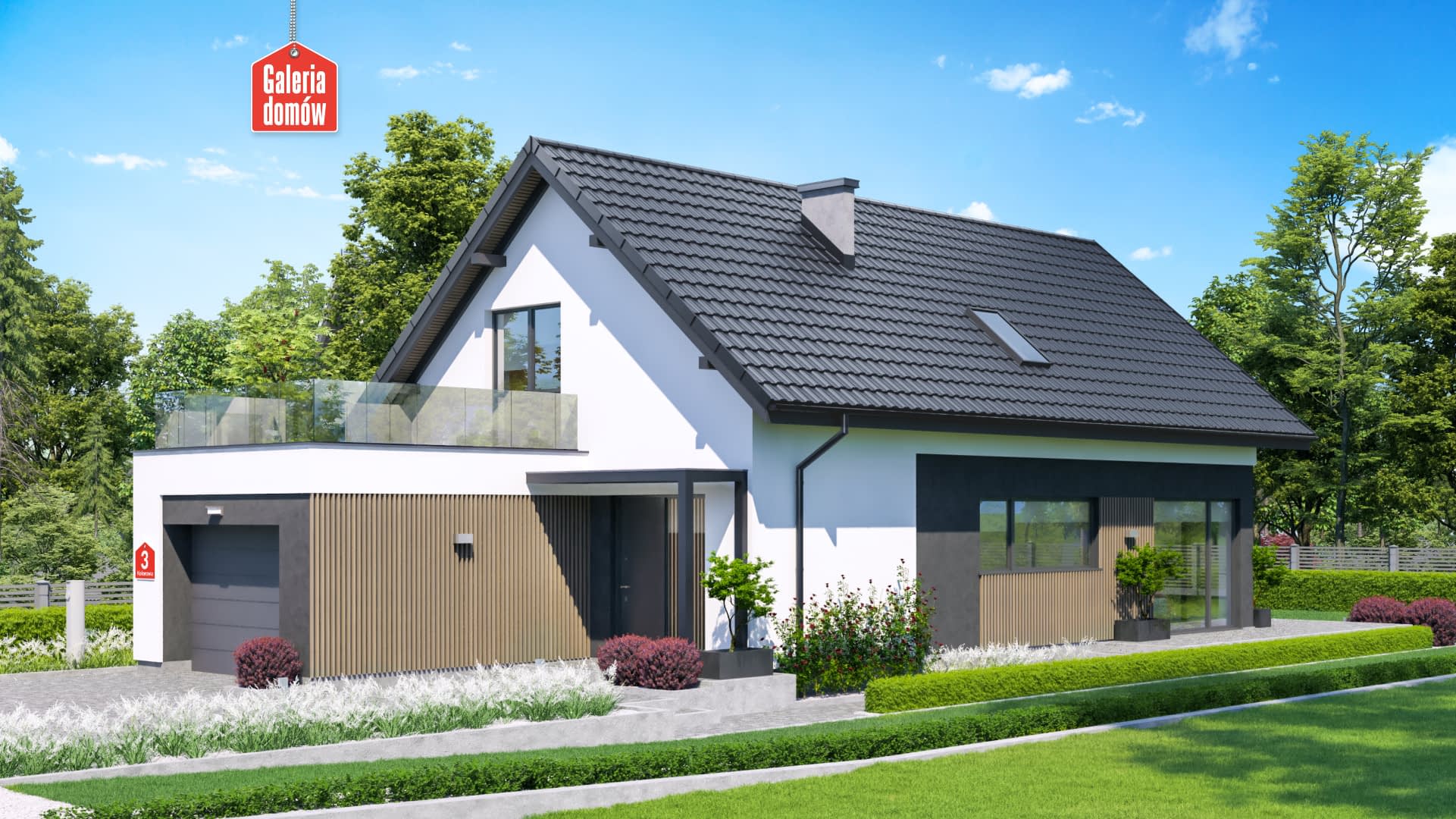

Dom przy Kolorowej 3 to projekt domu jednorodzinnego z poddaszem użytkowym i pojedynczym garażem. Powierzchnia użytkowa wynosi 120 m². Na parterze zaprojektowano pokój dzienny, kuchnię, łazienkę, pomieszczenie gospodarcze oraz pralnię. Za garażem przewidziano kotłownię. Na poddaszu zaprojektowano 3 pokoje, garderobę oraz główną łazienkę. Atrakcyjnym dodatkiem jest obszerny taras dostępny z sypialni małżeńskiej, zlokalizowany nad garażem. Dom przy Kolorowej 3 to doskonały projekt domu na wąskie działki. Wystarczy 13.6 metra szerokości, by móc zbudować dom na działce. Dom zaprojektowany w technologii tradycyjnej murowanej, posiada charakterystykę energetyczną według warunków WT 2021. Został opracowany z myślą o możliwości szybkiego dostosowania do planowanych wymagań dla domów nisko i zeroemisyjnych.Konstrukcja
Ściany zewnętrzne: pustak 25 cm, styropian 20 cm.Ściany nośne: pustak 25 cm.
Strop: monolityczny żelbetowy.
Dach: kąt nachylenia 40°, pokrycie - dachówka ceramiczna lub betonowa.
Rzuty

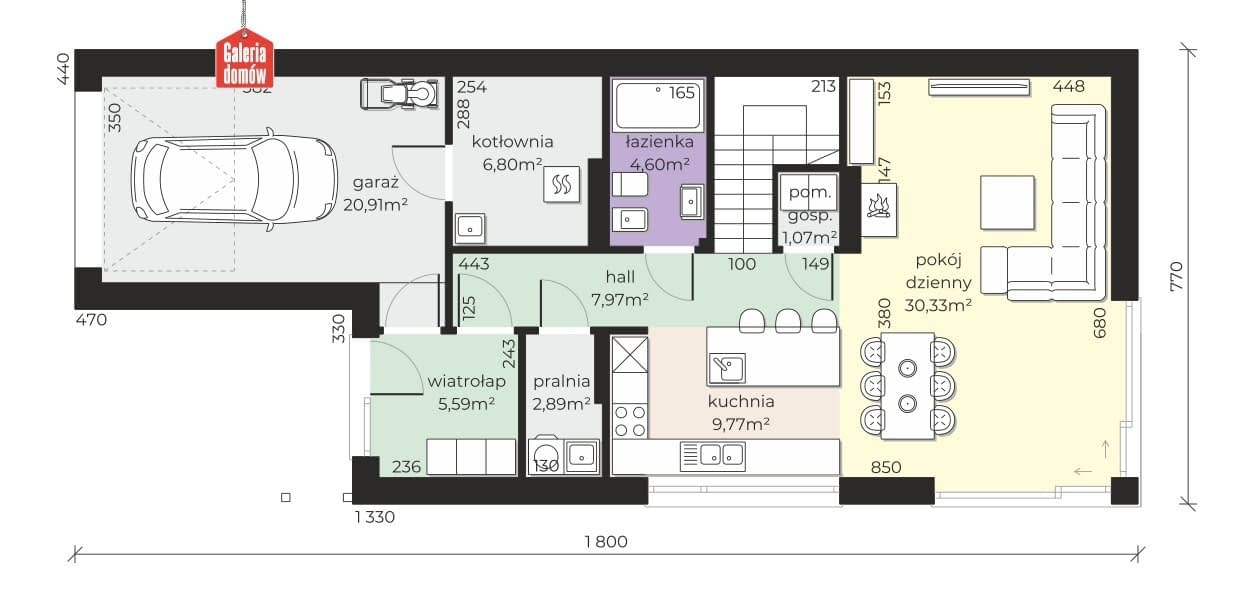

Parter
- 1 - wiatrołap5.59 m²
- 2 - hall7.97 m²
- 3 - garaż20.91 m²
- 4 - kotłownia6.8 m²
- 5 - łazienka4.6 m²
- 6 - pom. gospodarcze1.07 m²
- 7 - pokój dzienny30.33 m²
- 8 - kuchnia9.77 m²
- 9 - pralnia2.89 m²

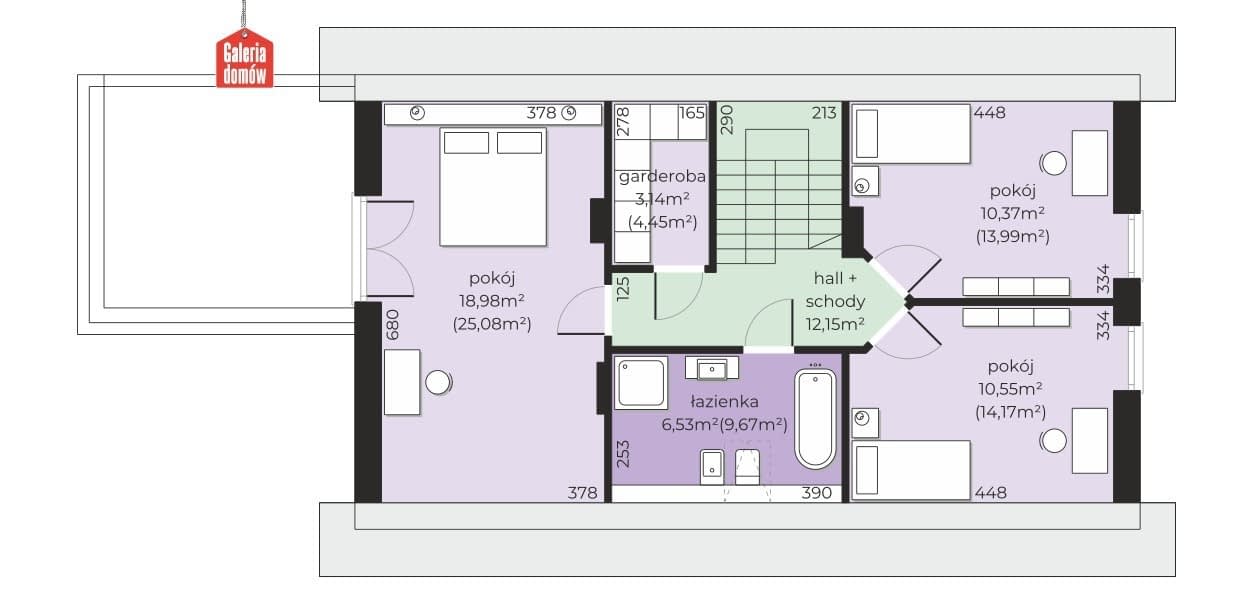

Poddasze
- 1 - hall + schody12.15 m²
- 2 - pokój10.38 m²
- 3 - pokój10.56 m²
- 4 - łazienka6.53 m²
- 5 - pokój18.98 m²
- 6 - garderoba3.14 m²

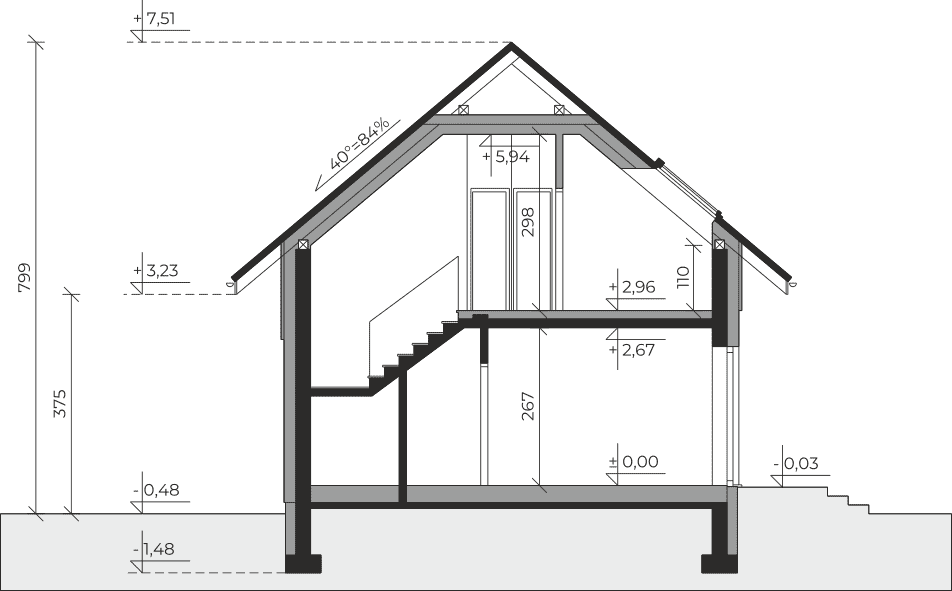

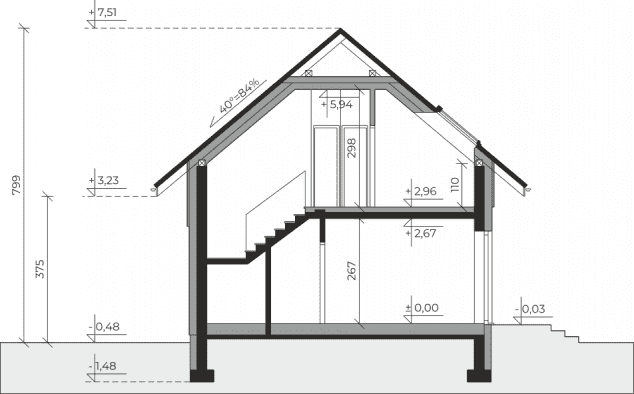

Przekrój

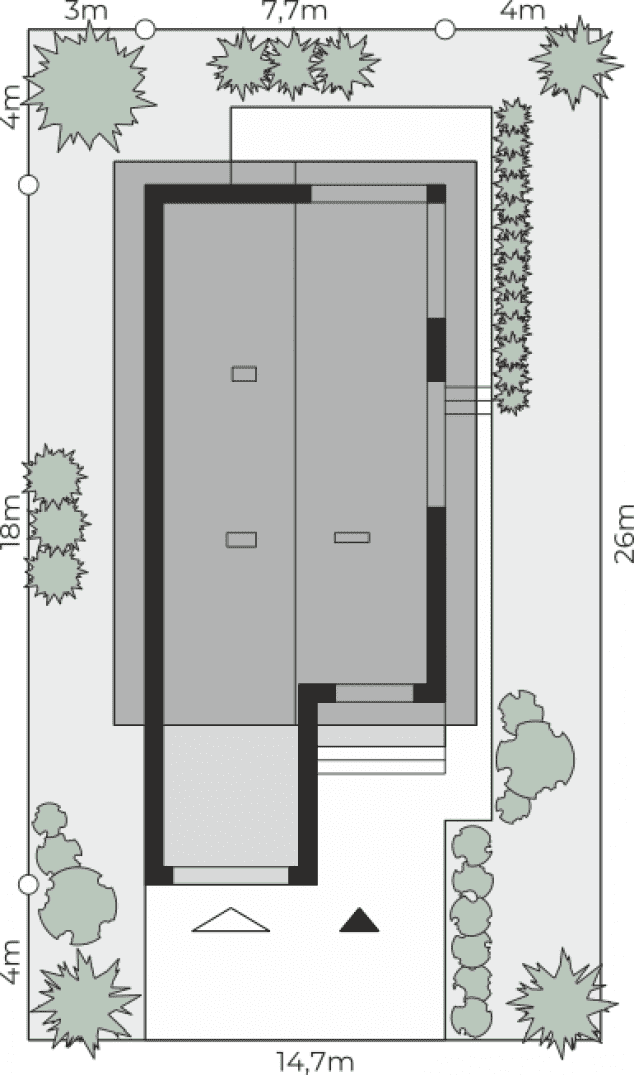

Sytuacja
Dane techniczne
- Powierzchnia użytkowa120 m²
- Powierzchnia zabudowy123.86 m²
- Liczba łazienek2
- Liczba pokoi4
- Kubatura725.03 m³
- Wysokość domu7.99 m
- Minimalne wymiary działki26 x 14.7m
- GarażJednostanowiskowy
- Rodzaj dachuDwuspadowy
- Kąt nach. dachu40°
Instalacja grzewcza
- Instalacja grzewczainstalacja solarna, instalacja wentylacji mechanicznej
Zawartość projektu
Każdy egzemplarz dokumentacji składa się z z 6 egzemplarzy.Architekt wykonujący przystosowanie projektu gotowego tworzy projekt budowlany składający się z dwóch części - projektu architektoniczno-budowlanego (3 egzemplarze) oraz projektu technicznego (3 egzemplarze).
Projekt gotowy zawiera:
-projekt architektoniczny - zawierający opis oraz rysunki techniczne,
-projekt konstrukcyjny - składający się z opisu, obliczeń statycznych, rysunków oraz zestawień stali konstrukcyjnej i elementów więźby
-projekt wewnętrznych instalacji sanitarnych i grzewczych obejmujący instalacje: c.o., wodną, kanalizacyjną i gazową - zawierający opis, rysunki techniczne i zestawienia materiałów
-projekt wewnętrznej instalacji elektrycznej i odgromowej - składający się z opisu oraz rysunków technicznych.
We wszystkich egzemplarzach znajdą Państwo dołączony komplet uprawnień oraz niezbędne zaświadczenia projektantów o wpisach do izb zawodowych.
Zgoda na zmiany w pełnym zakresie dołączana jest automatycznie do projektu gotowego. Projektant dokonujący adaptacji projektu może wprowadzić następujące zmiany:
- wynikające z dostosowania budynku do warunków lokalnych
- zmiana technologii w zakresie użytych materiałów
- zmiana ilości, wielkości i usytuowania otworów okiennych i drzwiowych
- zmiana funkcji niektórych pomieszczeń
- zmiana wysokości pomieszczeń
- przesunięcie lub likwidacja niektórych ścian działowych
- zmiana obrysu zewnętrznego budynku
- adaptacja poddasza na cele mieszkalne
- zmiana wysokości ścian kolankowych
- zmiana geometrii połaci dachowych: kąta nachylenia, ilości i układu połaci dachowych (np. zmiana z wielospadowego, na dwuspadowy lub odwrotnie)
- zmiana lukarn na okna połaciowe (lub odwrotnie)
- zmiany szerokości biegów schodowych, liczby stopni i wymiarów schodów
- instalacji wewnętrznych
- zmiana ilości, wielkości i usytuowania trzonów kominowych
- zmiana wielkości i kształtu tarasów zewnętrznych
- wprowadzenie częściowego (całkowitego) podpiwniczenia budynku lub rezygnacja z podpiwniczenia
- dobudowanie garażu (wiaty garażowej) lub rezygnacja z garażu
- wykonanie lustrzanego odbicia
- likwidacja lub dodanie balkonu
- zmiana formy wejścia do budynku
- dobudowa do istniejącego budynku lub zestawienie w zabudowie bliźniaczej
- zmiana sposobu użytkowania budynku
- zmiany w układzie konstrukcji budynku na podstawie opracowania przez uprawnionego inżyniera budownictwa lądowego
Zmiany powyższe powinny być zaznaczone kolorem czerwonym w projekcie gotowym i podpisane przez osobę uprawnioną. W uzasadnionych przypadkach należy wykonać rysunki zamienne. Za zakres i poprawność przystosowania projektu gotowego (w tym wprowadzonych zmian) oraz za jego zgodność z obowiązującymi normami i przepisami budowlanymi w dniu składania projektu do zatwierdzenia, odpowiedzialność ponosi projektant przystosowujący projekt gotowy. Obowiązki z tytułu sprawowania nadzoru autorskiego przyjmuje na siebie projektant przystosowujący projekt gotowy.
