Domena 123

3 930 zł

Projekt domu Domena 123

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
4 200 zł3 930 zł

Promocja ważna do

22-08-2022

Zadaj pytanie
  • Typ projektuWolnostojący
  • StylTradycyjny
  • Powierzchnia użytkowa118.22 m²
  • KondygnacjeParterowy
  • GarażBez garażu
  • DachDwuspadowy
  • Kąt nach. dachu42°
  • Odbicie lustrzaneTak
  • Czas realizacji1-5 dni
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

Opis projektu

Projekt zgodny z wymaganiami WT2021.

DOMENY 123  to projekt dla 4-5 osobowej rodziny, stworzony na wąską działkę.

Przedsionek z miejscem na szafę otwiera się na strefę dzienną, składającą się z przestronnego salonu połączonego z jadalnią oraz, łatwą do wydzielenia, kuchnią ze spiżarnią. Z korytarza mamy dostęp do dwóch pokoi, łazienki, pralni oraz sypialni małżeńskiej, do której znów przylegają garderoba i  kolejna łazienka. Schody prowadzą na antresolę, z której jest dostęp do strychu.

Duży strych nieużytkowy bez przeszkód można zaadaptować na cele użytkowe, na przykład jako dodatkowe pokoje.

Dom jest podobny do projektu: DOMENA 122,  DOMENA 103, DOMENA 106, DOMENA 108, DOMENY 107, TIMOR 3.

Projekt w standardzie posiada dodatkowo projekt ogrzewania kominkiem z płaszczem wodnym oraz instalacje solarną.

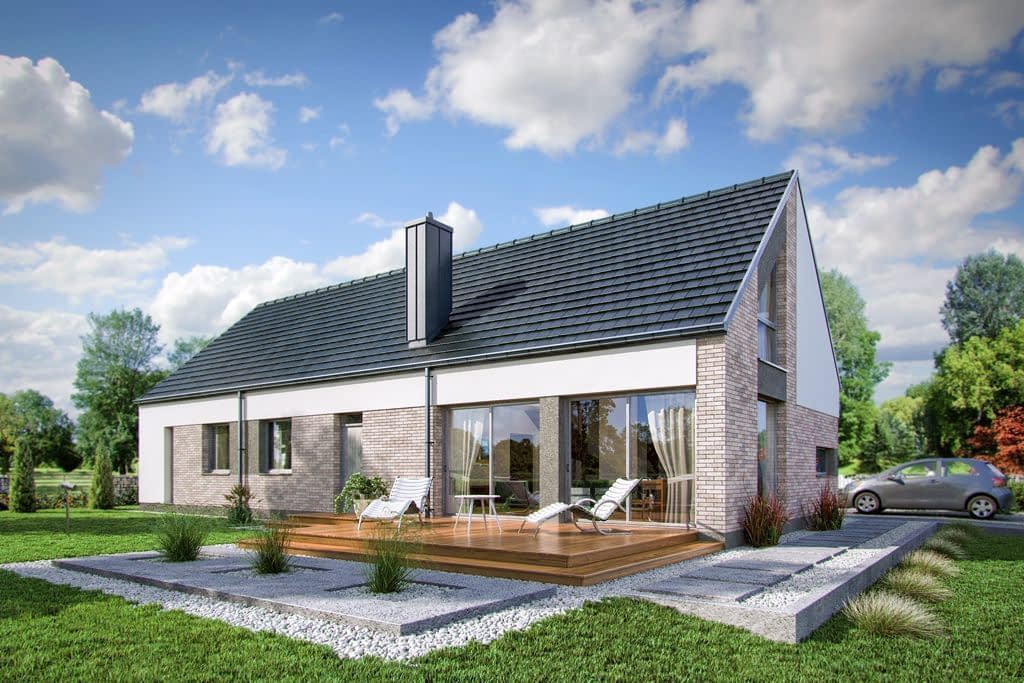

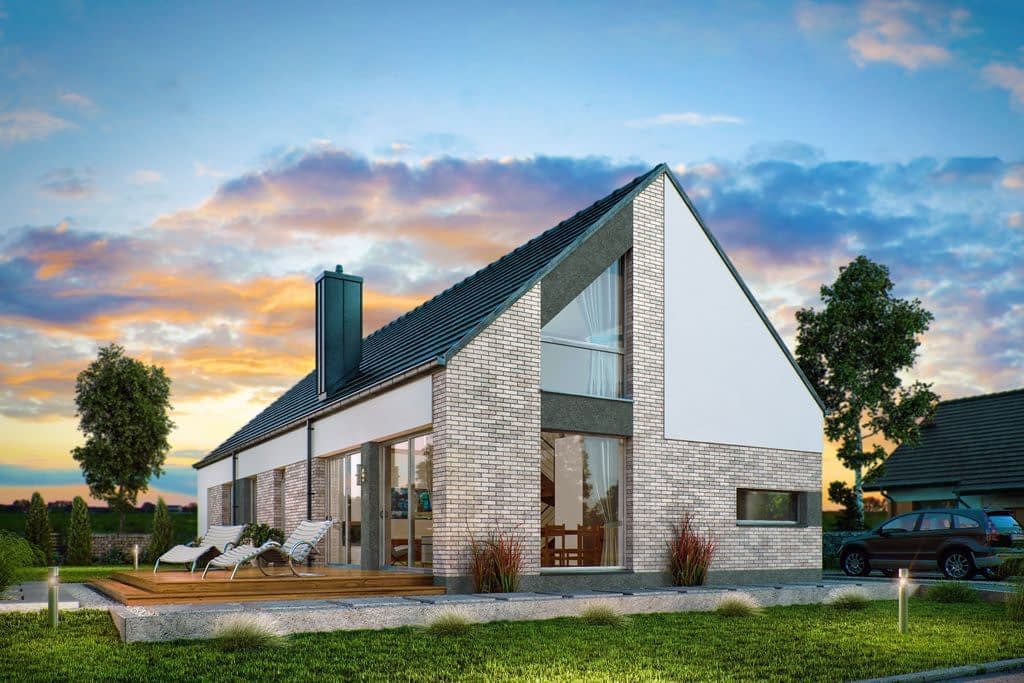

Wizualizacja jest propozycją tego jak dany projekt domu oraz jego otoczenie można zaaranżować. Sposób prowadzenia tarasu, kształt murków i elementy małej architektury typu pergole, donice itp. nie są objęte zakresem projektu. W związku z powyższym na projekcie budowlanym elementy te mogą nie być uwzględnione w projekcie ( patrz pergole ) lub zmieniony może być ich kształt i sposób prowadzenia ( wielkości tarasów, profil murków )




Konstrukcja

Propozycje rozwiązań materiałowych:

Fundamentybezpośrednie, na ławach fundamentowych
Ściany zewnętrznecegła silikatowa - 24 cm
+ styropian TERMO ORGANIKA typ Fasada 20 cm
Ściany wewnętrznecegła silikatowa - 24 cm (działowe - 12/8 cm)
Stropgęstożebrowy Teriva E I oraz żelbetowy monolityczny gr. 24 cm (ocieplenie ISOVER Super Mata)
Elewacjetynk - System firmy TERMO ORGANIKA,
okładzina z płytek elastycznych
Pokrycie dachudachówka cementowa lub blachodachówka
Konstrukcja dachutradycyjna drewniana
Schody wewnętrznedrewniane
Ogrzewaniekocioł gazowy kondensacyjny lub kocioł na paliwo stałe,
dodatkowe źródło ciepła - kominek z płaszczem wodnym

Projekt jest zgodny z wymaganiami WT2021, a konstrukcja była obliczana zgodnie z eurokodami.

https://www.fakro.pl/okna-dachowe/typy/uchylno-obrotowe-preselect-max/?utm_medium=baner_rekomp&utm_source=domena&utm_campaign=arch

Rzuty

Rzut parteru

  • Pow. użytkowa:118,22 m²
  • Kotłownia:6,79 m²
  • 1. Wiatrołap:3,21 m²
  • 2. Hall:4,06 m²
  • 3. Kuchnia:10,66 m²
  • 4. Spiżarnia:1,53 m²
  • 5. Salon z jadalnią:35,94 m²
  • 6. Korytarz:7,41 m²
  • 7. Pokój:12,14 m²
  • 8. Pokój:12,14 m²
  • 9. Pokój.:11,97 m²
  • 10. Pralnia:3,33 m²
  • 11. Łazienka:4,57 m²
  • 12. Garderoba:4,29 m²
  • 13. Łazienka:6,97 m²
  • 14. Kotłownia:6,79 m²
Rzut projektu Domena 123 - Rzut parteru

Rzut poddasza

  • DO ADAPTACJI
  • Antresola:14,67(26,87) m²
  • Strych:31,80 (62,80) m²
Rzut projektu Domena 123 - Rzut poddasza

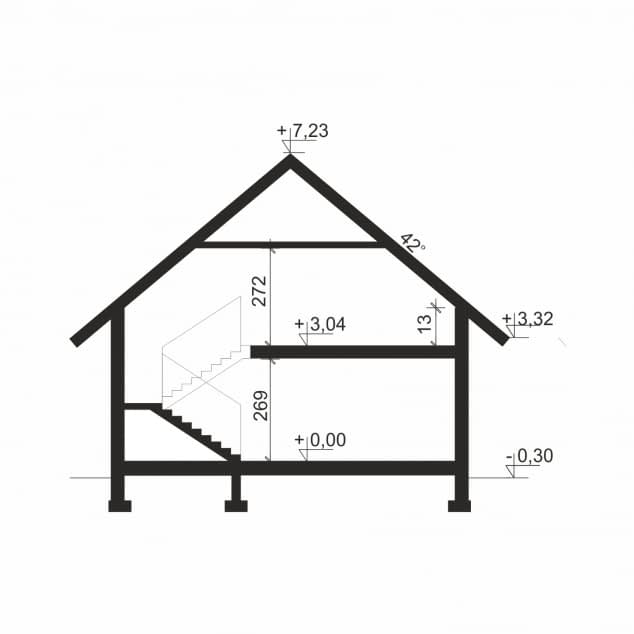

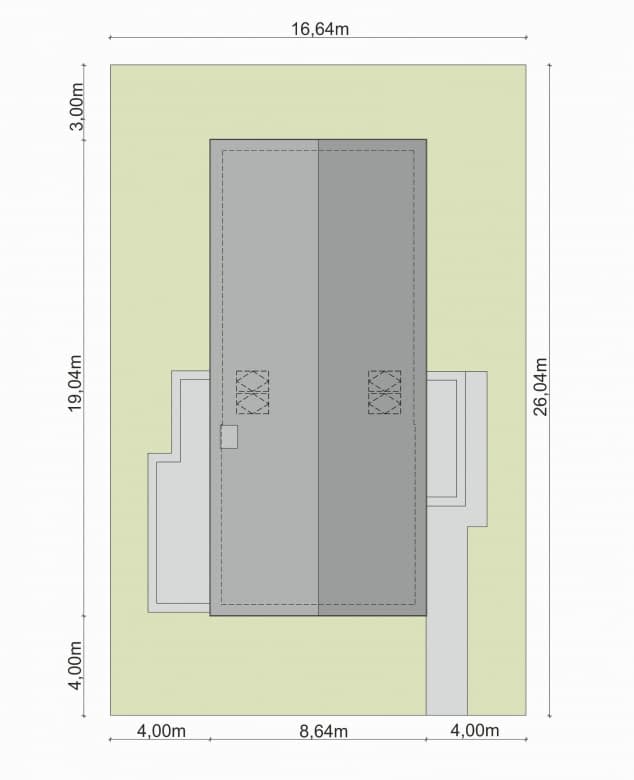

Plan i przekrój (wersja podstawowa)

Rzut projektu Domena 123 - Plan i przekrój (wersja podstawowa)

Plan i przekrój (wersja podstawowa)

Rzut projektu Domena 123 - Plan i przekrój (wersja podstawowa)

Dane techniczne

  • Powierzchnia użytkowa118.22 m²
  • Powierzchnia dachu217.31 m²
  • Długość domu19.04 m
  • Szerokość domu8.64 m
  • Wysokość domu7.53 m
  • GarażBez garażu
  • Rodzaj dachuDwuspadowy
  • Kąt nach. dachu42°

Instalacja grzewcza

  • Instalacja opcjonalna

Zawartość projektu

Dokonując zakupu w naszej Pracowni otrzymujecie Państwo 3 komplety dokumentacji architektoniczno – budowlanej zgodnej z normami budowlanymi , wykonanej przez doświadczonych inżynierów o uprawnieniach których zaświadczają dołączone do projektu dokumenty. Poszczególne egzemplarze są drukowane na wysokiej klasy sprzęcie i zapakowane w elegancką teczkę firmową.

Poszczególne  elementy dokumentacji to kolejno części:

ARCHITEKTONICZNA– składają się na nią:

  • opis techniczny – zawiera rozwiązania funkcjonalne projektu, wielkości powierzchni (całkowitej, zabudowy, użytkowej), kubatury, wysokość kalenicy itp., proponowane rozwiązania materiałowe i wykończeniowe,
  • widoki elewacji obrazujące wygląd domu z każdej strony w skali 1:100,
  • rzuty poziome kondygnacji (rozmieszczenie i zwymiarowane wielkości pomieszczeń, umiejscowienie kominów, wentylacji, urządzeń sanitarnych i kuchennych) w skali 1:100,
  • rzut dachu w skali 1:100,
  • przekroje pionowe ze szczególnym uwzględnieniem miejsc charakterystycznych budynku wykonane w skali 1:50,
  • zestawienie stolarki drzwiowej i okiennej z ilościami i wymiarami,
  • charakterystyka energetyczna wraz z analizą porównawczą systemów ogrzewania.

TECHNICZNA – składają się na nią części:

konstrukcyjna – zawiera rysunki techniczne w rozpiętości skal od 1:20 do 1:100

  • opis techniczny rozwiązań konstrukcyjnych wraz z proponowanymi  materiałami,
  • rzuty fundamentów, stropów i więźby dachowej,
  • rozwiązania detali konstrukcyjnych,
  • obliczenia statyczne,
  • zestawienia stali i drewna,

instalacyjna – to szereg projektów branżowych, których rysunki wykonano w skali 1:100 prezentujących miedzy innymi rozmieszczenie elementów instalacji:

  • elektrycznej ,
  • wodno-kanalizacyjnej,
  • gazowej,
  • centralnego ogrzewania,
  • rekuperacji, solarnej - jeżeli występują w projekcie.

analiza porównawcza systemów alternatywnych – zgodna z najnowszymi normami

DODATKI – najczęściej są to:

  • obliczenia statyczne,
  • zestawienia stali i drewna.

Projektant adaptujący projekt gotowy może bez zgody autora wprowadzić następujące zmiany:

  • Wynikające z dostosowania budynku do warunków gruntowych.
  • Wymiarów fundamentów.
  • Wprowadzenie częściowego lub całkowitego podpiwniczenia budynku przy zachowaniu poziomu posadzki parteru na wysokości nie przekraczającej 50cm ponad poziom terenu.
  • Wymiarów przekrojów lub rozstawu elementów więźby dachowej wynikające z dostosowania budynku do strefy śniegowej lub wiatrowej.
  • Użycia innych materiałów na elementy konstrukcyjne budynku (ściany, stropy) pod warunkiem zachowania wymagań konstrukcji i ochrony cieplnej budynku oraz jego elewacji.
  • Warstw ścian zewnętrznych przy zachowaniu dopuszczalnego współczynnika przenikalności cieplnej
  • Zmiana kąta nachylenia dachu, a także zmiana kształtu dachu i jego konstrukcji
  • Zmiany sposobu ogrzewania domu i prowadzenia instalacji CO, zmiany instalacji wodno-kanalizacyjnej, gazowej, oraz elektrycznej (przy zachowaniu obowiązujących norm)
  • Materiałów wykończeniowych: posadzek, tynków, dachówki, izolacji cieplnej i przeciwwilgociowej – przy zachowaniu niezbędnych parametrów wytrzymałości ( szczególnie dla zmiany pokrycia dachowego) oraz parametrów przenikania ciepła
  • Rozwiązań funkcjonalnych wewnątrz budynku, oraz przesunięcia lub likwidacji ścian działowych
  • Zmiana lokalizacji, ilości i kształtu okien oraz drzwi.
  • Lustrzanego odbicia.
  • Zmiany szerokości biegów schodowych, liczby stopni i wymiarów schodów wewnętrznych.
  • Pokrycia dachowego z uwzględnieniem zaprojektowanych spadków i ciężaru pokrycia.
  • Technologia budowy ścian, murów, nadproży. Zmiany z zachowaniem wytrzymałości i izolacyjności przegród.
  • Zmiana kształtu, wielkości i usytuowania elementów takich jak tarasy, murki i donice przedstawione w projekcie oraz zmiany szerokości biegów schodowych, liczby stopni i wymiarów schodów zewnętrznych.
  • Zmiana wysokości ścianki kolankowej.
  • Zmiana usytuowania i ilości kominów.
  • Dobudowanie garażu lub wiaty garażowej.
  • Dobudowanie bądź usunięcie lukarny.
  • Dobudowanie lub usunięcie balkonu.
  • Dobudowanie lub usunięcie wykusza.
  • Zabudowanie podcienia.
  • Poszerzenie bądź zwężenie bryły budynku.
